Codelab: RROs mit „car-ui-lib“-Komponenten mithilfe des Gradle-Build-Systems erstellen

Verwenden Sie die car-ui-lib-Bibliothek, um in sich konsistente Infotainmentsysteme (In-Vehicle Infotainment, IVI) zu starten. In diesem Codelab erfahren Sie mehr über car-ui-lib und wie Sie Laufzeit-Ressourcen-Overlays (RROs) verwenden können, um Komponenten in der Bibliothek anzupassen.

Lerninhalte

Anleitung:

  • car-ui-lib-Komponenten in Ihre Android-App einbinden
  • Android-Apps und RROs mit Gradle erstellen
  • RROs mit car-ui-lib verwenden

In diesem Codelab wird nicht im Detail beschrieben, wie RROs funktionieren. Weitere Informationen finden Sie unter Den Wert der Ressourcen einer App zur Laufzeit ändern und Fehlerbehebung bei Ressourcen-Overlays zur Laufzeit.

Vorbereitung

Vorbereitung

Bevor Sie beginnen, benötigen Sie Folgendes:

Neue Android-App erstellen

Dauer:15 Minuten

In diesem Abschnitt erstellen Sie ein neues Android Studio-Projekt.

  1. Erstellen Sie in Android Studio eine App mit einem EmptyActivity.

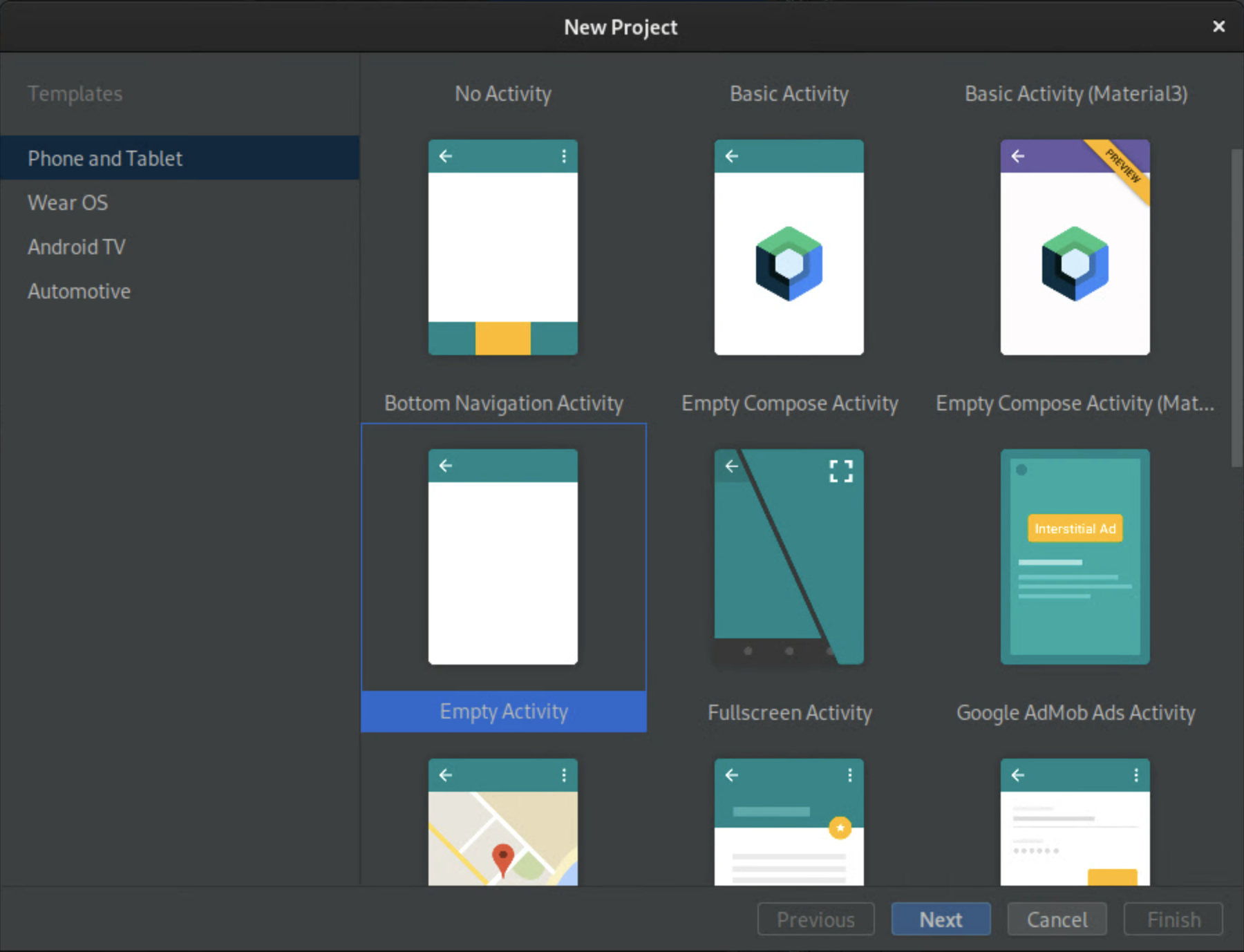

    Leere Aktivität erstellen
    Abbildung 1.Leere Aktivität erstellen

  2. Benennen Sie die App CarUiCodelab und wählen Sie die Sprache Java aus. Sie können bei Bedarf auch einen Speicherort für die Datei auswählen. Übernehmen Sie für die restlichen Einstellungen die Standardwerte.

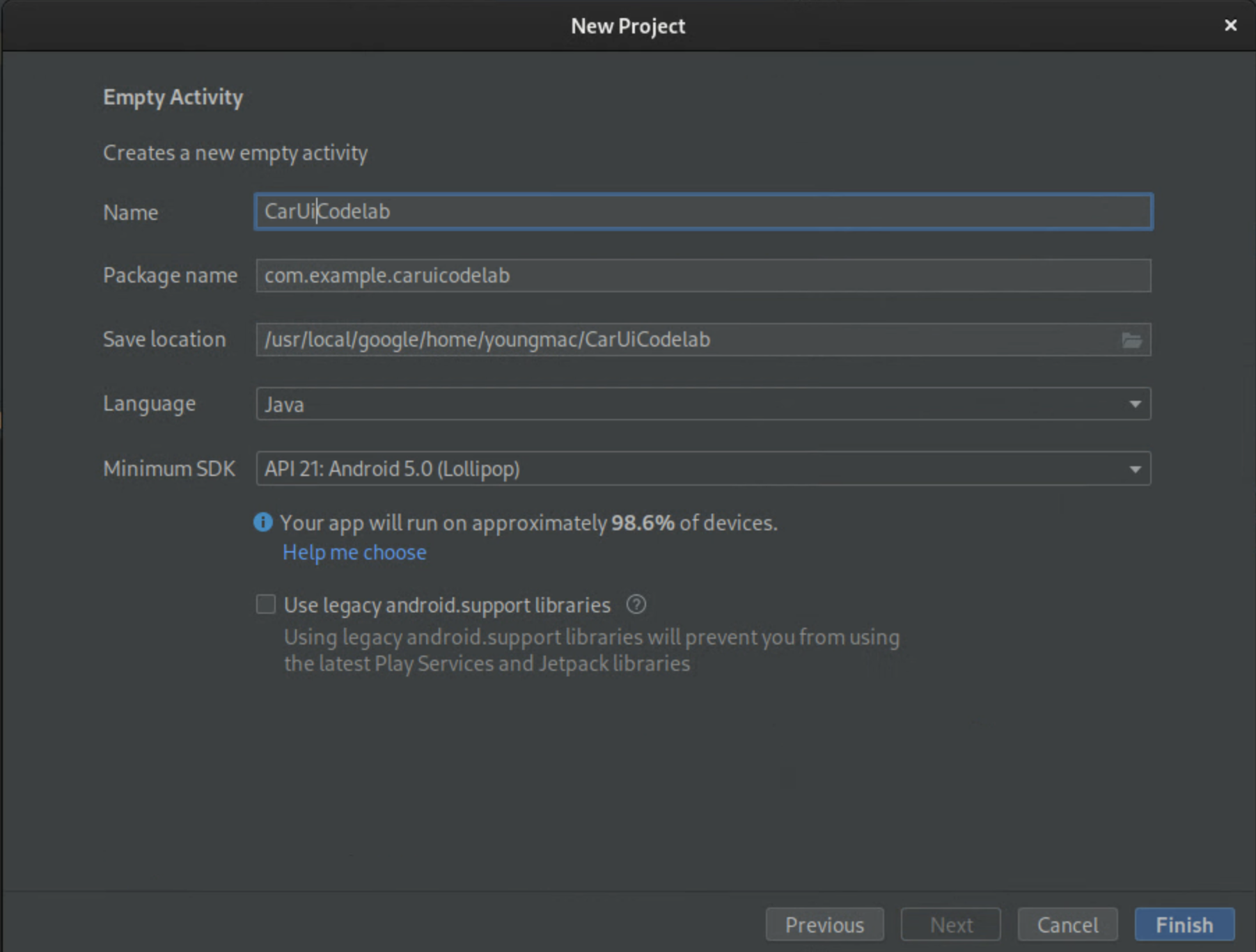

    App benennen
    Abbildung 2. App benennen

  3. Ersetzen Sie activity_main.xml durch den folgenden Codeblock:

    <?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/sample_text"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

    In diesem Codeblock wird der String sample_text angezeigt, der nicht definiert ist.

  4. Fügen Sie der Datei strings.xml den Ressourcenstring sample_text hinzu und legen Sie ihn auf „Hello World!“ fest. Wählen Sie zum Öffnen dieser Datei app > src > main > res > values > strings.xml aus.

    <?xml version="1.0" encoding="utf-8"?>
<resources>
    <string name="app_name">CarUiCodelab</string>
    <string name="sample_text">Hello World!</string>
</resources>

  5. Klicken Sie rechts oben auf den grünen Button Play (Ausführen), um die App zu erstellen. Dadurch wird die APK-Datei automatisch über Gradle auf Ihrem Emulator oder Android-Gerät installiert.

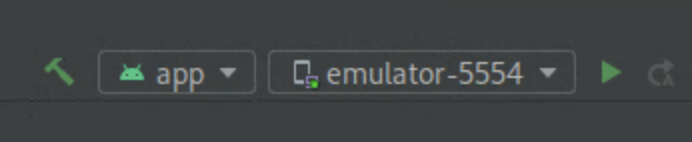

    Wiedergabeschaltfläche

Die neue App sollte sich automatisch auf Ihrem Emulator oder Android-Gerät öffnen. Falls nicht, öffnen Sie die CarUiCodelab App über den App Launcher, der jetzt installiert ist. Sie sieht so aus:

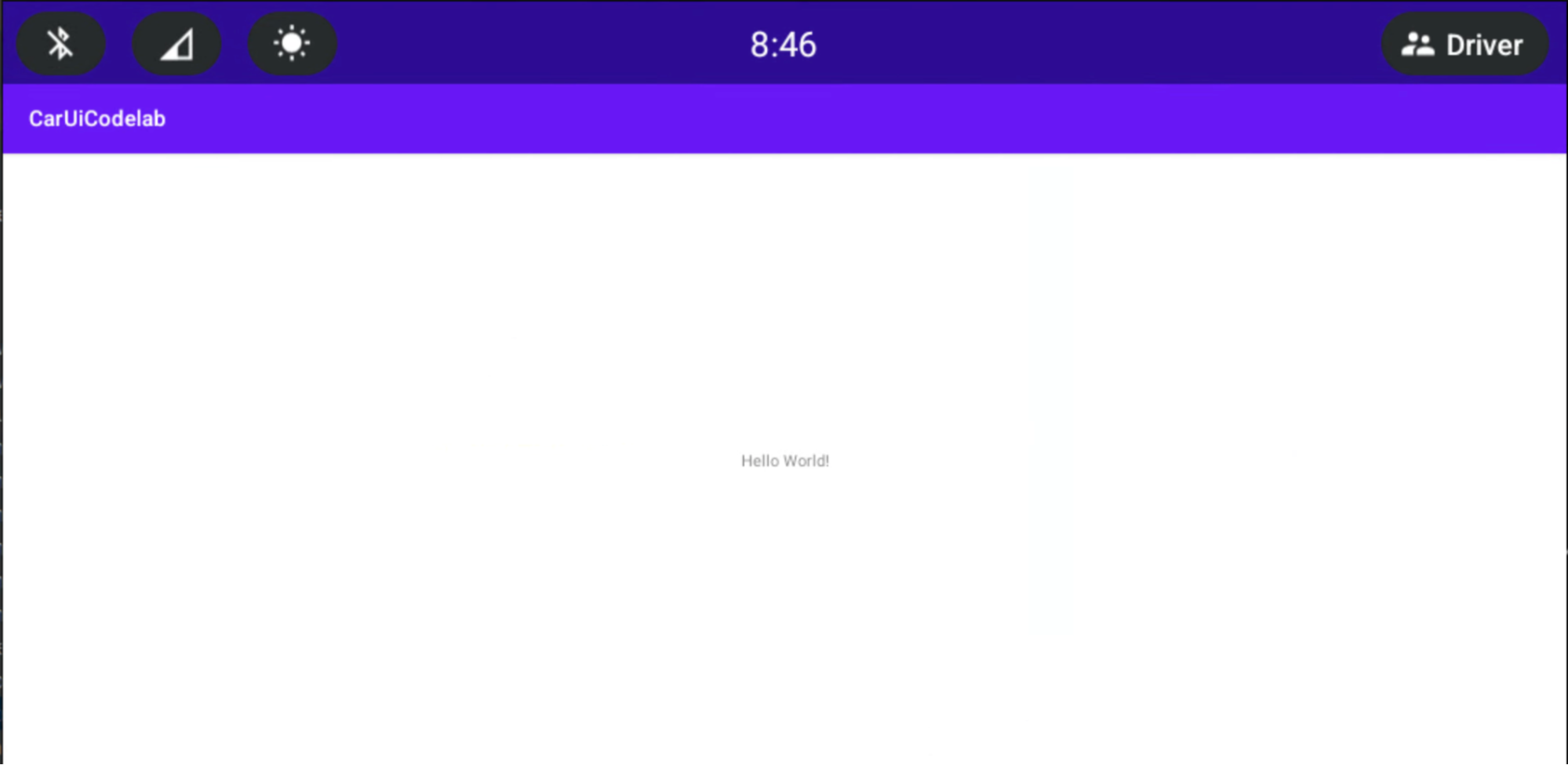

Neue CarUiCodelab-App öffnen
Abbildung 3: Öffnen Sie die neue CarUiCodelab-App.

car-ui-lib zu Ihrer Android-App hinzufügen

Dauer:15 Minuten

Fügen Sie car-ui-lib zu Ihrer App hinzu:

  1. Wenn Sie die car-ui-lib-Abhängigkeit der Datei build.gradle Ihres Projekts hinzufügen möchten, wählen Sie app > build.gradle aus. Ihre Abhängigkeiten sollten so aussehen:

    dependencies {
    implementation 'com.android.car.ui:car-ui-lib:2.0.0'
    implementation 'androidx.appcompat:appcompat:1.4.1'
    implementation 'com.google.android.material:material:1.4.0'
    implementation 'androidx.constraintlayout:constraintlayout:2.1.4'
}

car-ui-lib-Komponenten in Ihrer Android-App verwenden

Nachdem Sie car-ui-lib haben, fügen Sie Ihrer App eine Symbolleiste hinzu.

  1. Überschreiben Sie in der Datei MainActivity.java die Methode onCreate:

    @Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    // Get the toolbar controller instance.
    ToolbarController toolbar = CarUi.getToolbar(this);
    // Set the title on toolbar.
    toolbar.setTitle(getTitle());
    // Set the logo to be shown with the title.
    toolbar.setLogo(R.mipmap.ic_launcher_round);
}

  2. Achten Sie darauf, ToolbarController zu importieren:

    import com.android.car.ui.core.CarUi;
import com.android.car.ui.toolbar.ToolbarController;

  3. Wenn Sie das Theme.CarUi.WithToolbar-Design verwenden möchten, wählen Sie app > src > main > AndroidManifest.xml aus und aktualisieren Sie AndroidManifest.xml wie folgt:

    <?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    package="com.example.caruicodelab">

    <application
        android:allowBackup="true"
        android:dataExtractionRules="@xml/data_extraction_rules"
        android:fullBackupContent="@xml/backup_rules"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/Theme.CarUi.WithToolbar"
        tools:targetApi="31">
        <activity
            android:name=".MainActivity"
            android:exported="true">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>

</manifest>

  4. Drücken Sie zum Erstellen der App wie zuvor auf den grünen Button Play (Wiedergabe).

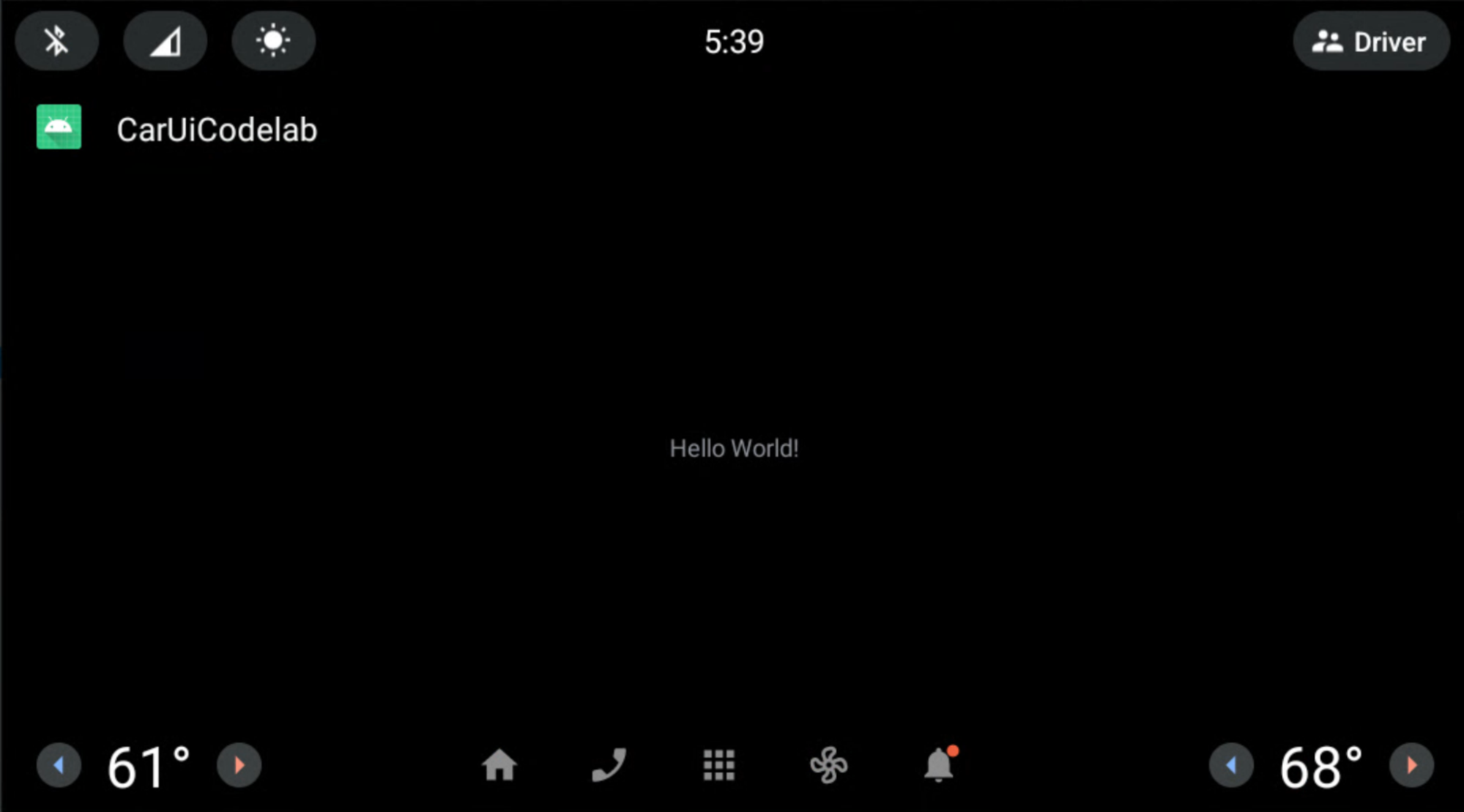

    App erstellen

RROs in Ihre App einfügen

Dauer:30 Minuten

Wenn Sie sich mit RROs auskennen, fahren Sie mit dem nächsten Abschnitt Berechtigungscontroller in Ihre App einfügen fort. Andernfalls finden Sie die Grundlagen zu RROs unter Laufzeitwert der Ressourcen einer App ändern.

Berechtigungscontroller zur App hinzufügen

Wenn Sie steuern möchten, welche Ressourcen durch ein RRO-Paket überschrieben werden, fügen Sie dem Ordner /res Ihrer App eine Datei mit dem Namen overlayable.xml hinzu. Diese Datei dient als Berechtigungscontroller zwischen Ihrer App (dem Ziel) und Ihrem RRO-Paket (dem Overlay).

  1. Fügen Sie Ihrer App res/values/overlayable.xml hinzu und kopieren Sie den folgenden Inhalt in die Datei:

    <?xml version="1.0" encoding="utf-8"?>
<resources>
    <overlayable name="CarUiCodelab">
        <policy type="public">
            <item type="string" name="sample_text"/>
        </policy>
    </overlayable>
</resources>

    Da der String sample_text durch ein RRO überlagert werden muss, muss der Ressourcenname in der Datei „overlayable.xml“ der App enthalten sein.

    Ihre overlayable.xml-Datei MUSS sich in res/values/ befinden. Andernfalls kann OverlayManagerService den Standort nicht ermitteln.

    Weitere Informationen zu Ressourcen, die überlagert werden können, und zur Konfiguration finden Sie unter Ressourcen einschränken, die überlagert werden können.

RRO-Paket erstellen

In diesem Abschnitt erstellen Sie ein RRO-Paket, um den oben angezeigten String von „Hello World!“ in „Hello World RRO“ zu ändern.

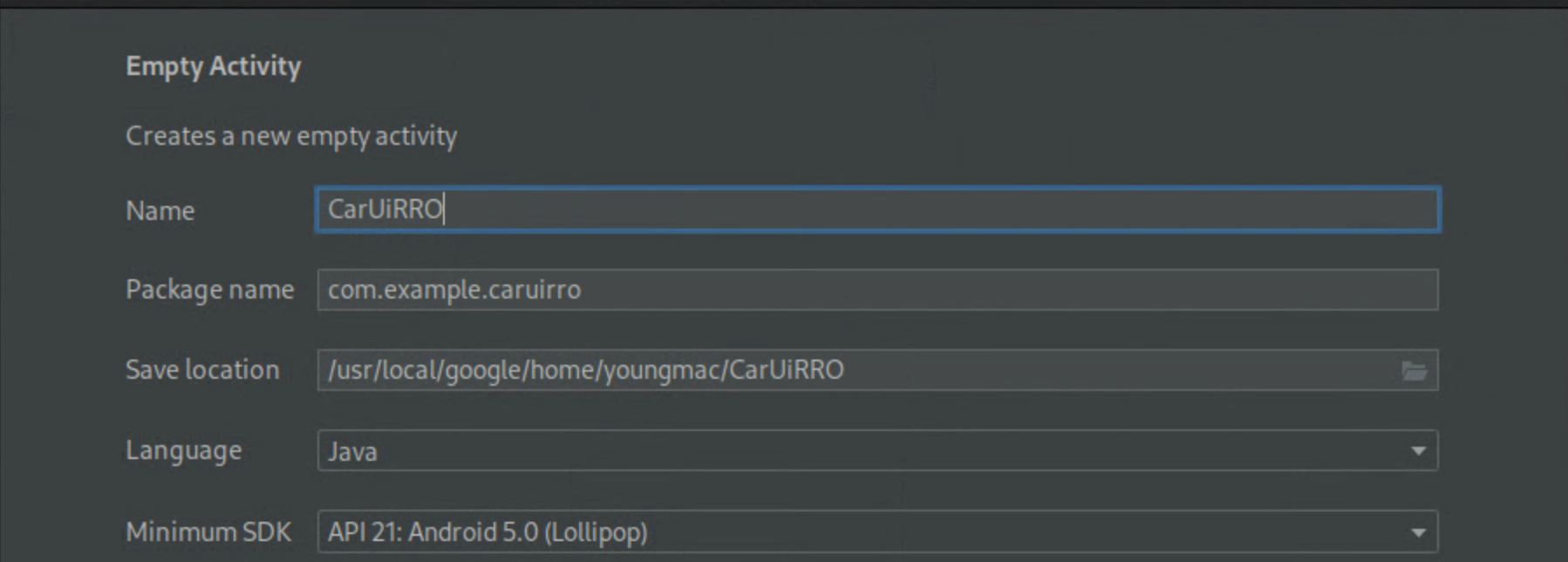

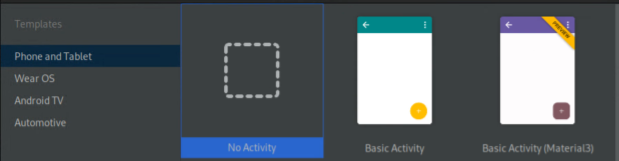

  1. Wenn Sie ein neues Projekt erstellen möchten, wählen Sie File > New > New Project (Datei > Neu > Neues Projekt) aus. Wählen Sie No Activity (Keine Aktivität) anstelle von „Empty Activity“ (Leere Aktivität) aus, da RRO-Pakete nur Ressourcen enthalten.

    Ihre Konfigurationen sehen ähnlich wie unten dargestellt aus. Der Speicherort kann variieren:

  2. Nachdem Sie das neue CarUiRRO-Projekt erstellt haben, deklarieren Sie es als RRO, indem Sie AndroidManifest.xml ändern.

    <?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.caruirro">

    <application android:hasCode="false" />

    <uses-sdk
        android:minSdkVersion="29"
        android:targetSdkVersion="29"/>

    <overlay
        android:targetPackage="com.example.caruicodelab"
        android:targetName="CarUiCodelab"
        android:isStatic="false"
        android:resourcesMap="@xml/sample_overlay"
        />
</manifest>

    Dadurch wird ein Fehler mit @xml/sample_overlay erstellt. In der Datei resourcesMap werden Ressourcennamen aus dem Zielpaket dem RRO-Paket zugeordnet. Das Setzen des Flags hasCode auf false ist für RRO-Pakete obligatorisch. Außerdem dürfen RRO-Pakete keine DEX-Dateien enthalten.

  3. Kopieren Sie den folgenden Codeblock in …/res/xml/sample_overlay.xml:

    <?xml version="1.0" encoding="utf-8"?>
<overlay>
    <item target="string/sample_text" value="@string/sample_text"/>
</overlay>

  4. sample_text zu …/res/values/strings.xml hinzufügen:

    <?xml version="1.0" encoding="utf-8"?>
<resources>
    <string name="app_name">CarUiRRO</string>
    <string name="sample_text">Hello World RRO</string>
</resources>

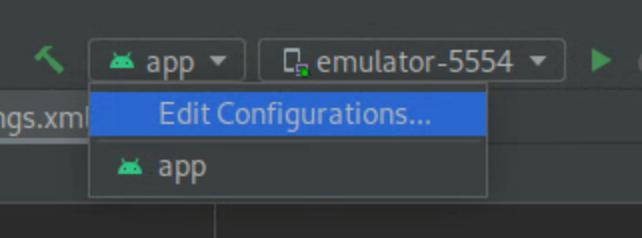

    Gradle-Build von RRO erstellt

  5. Wenn Sie Ihr RRO-Zielvorhaben erstellen möchten, drücken Sie die grüne Play-Schaltfläche, um einen Gradle-Build Ihres RRO auf Ihrem Emulator oder Android-Gerät zu erstellen.

  6. Führen Sie Folgendes aus, um zu prüfen, ob Ihr RRO richtig installiert ist:

    shell:~$ adb shell cmd overlay list --user current | grep -i com.example
com.example.caruicodelab
[ ] com.example.caruirro

    Mit diesem Befehl werden nützliche Informationen zum Status von RRO-Paketen im System angezeigt.

    • [ ] gibt an, dass das RRO installiert ist und aktiviert werden kann.
    • --- gibt an, dass das RRO installiert ist, aber Fehler enthält.
    • [X] bedeutet, dass das RRO installiert und aktiviert ist.

    Wenn Ihr RRO Fehler enthält, lesen Sie den Abschnitt Fehlerbehebung bei Laufzeit-Ressourcen-Overlays, bevor Sie fortfahren.

  7. So aktivieren Sie das RRO und prüfen, ob es aktiviert ist:

    shell:~$ adb shell cmd overlay enable --user current com.example.caruirro
shell:~$ adb shell cmd overlay list --user current | grep -i com.example
com.example.caruicodelab
[x] com.example.caruirro

In Ihrer App wird der String „Hello World RRO“ angezeigt.

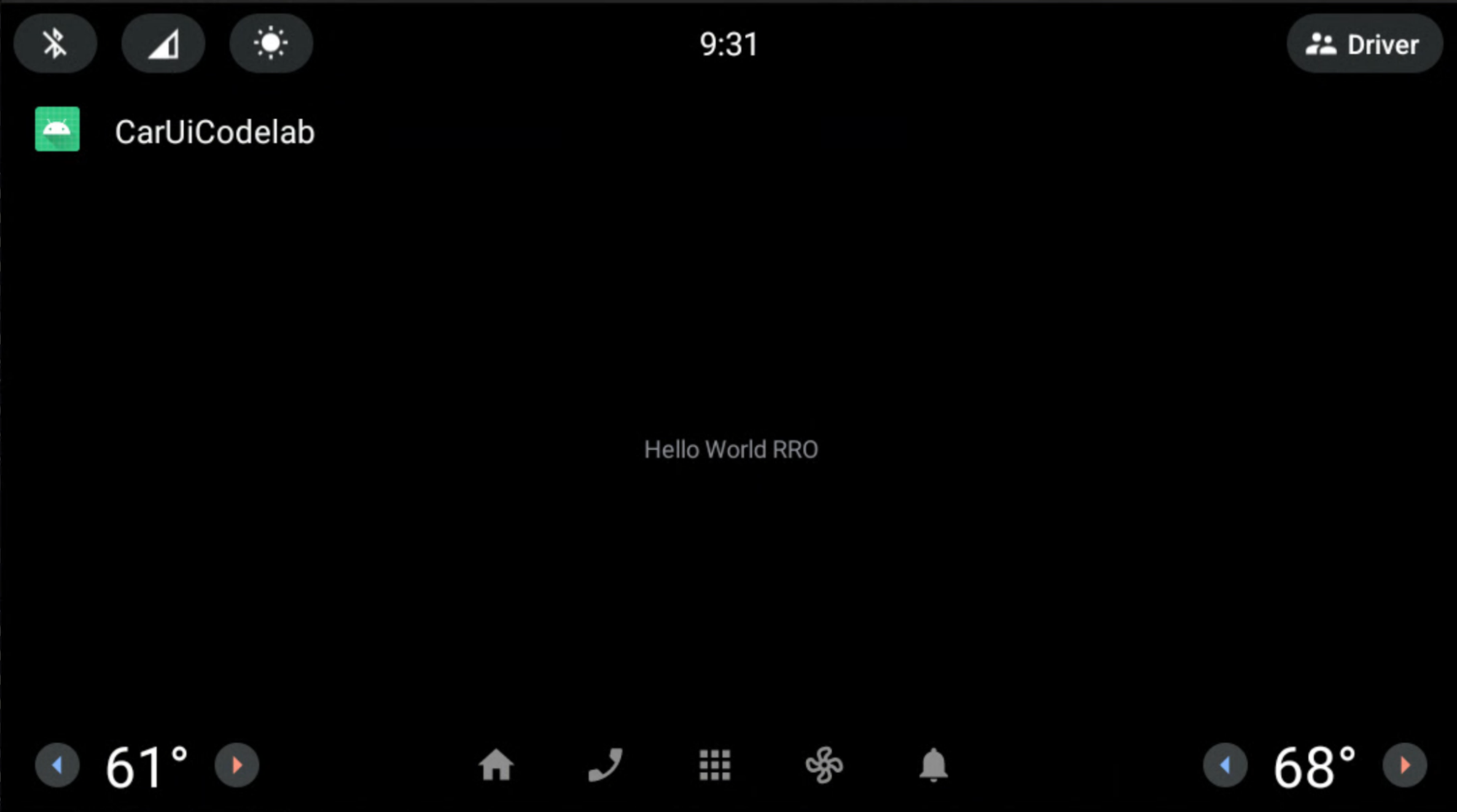

Hallo Welt – RRO!
Abbildung 4: Hello World-RRO

Das wars! Sie haben das Lab erfolgreich abgeschlossen. Sie haben Ihr erstes RRO erstellt.

Wenn Sie RROs verwenden, sollten Sie möglicherweise die AAPT2-Flags (Android Asset Packaging Tool) --no-resource-deduping und --no-resource-removal verwenden, die unter Link options beschrieben werden. Es ist nicht erforderlich, die Flags in diesem Codelab hinzuzufügen. Wir empfehlen jedoch, sie in Ihren RROs zu verwenden, um das Entfernen von Ressourcen und damit verbundene Probleme zu vermeiden. Sie können sie so der Datei build.gradle Ihres RRO hinzufügen:

android {
    …
    aaptOptions {
        additionalParameters "--no-resource-deduping", "--no-resource-removal"
    }
}

Weitere Informationen zu diesen Flags finden Sie unter Paket erstellen und AAPT2.

car-ui-lib-Komponenten mit RROs in Ihrer Android-App ändern

Auf dieser Seite wird beschrieben, wie Sie mit einem Laufzeit-Ressourcen-Overlay (RRO) Komponenten aus der car-ui-lib-Bibliothek in Ihrer Android-App ändern können.

Hintergrundfarbe der Symbolleiste festlegen

Dauer:15 Minuten

So ändern Sie die Hintergrundfarbe der Symbolleiste:

  1. Fügen Sie Ihrer RRO-App den folgenden Wert hinzu und legen Sie die Ressource auf Hellgrün (#0F0) fest:

    <?xml version="1.0" encoding="utf-8"?>
<resources>
    <drawable name="car_ui_toolbar_background">#0F0</drawable>
</resources>

    Die car-ui-lib-Bibliothek enthält eine Ressource mit dem Namen car_ui_toolbar_background. Wenn diese Ressource in der Konfiguration eines RRO enthalten ist, ändert sich die Symbolleiste nicht, da der falsche Wert als Ziel festgelegt ist.

  2. Aktualisieren Sie in der Datei AndroidManifest.xml für Ihr RRO targetName, sodass sie auf car-ui-lib verweist:

    …
android:targetName="car-ui-lib"
…

    Sie MÜSSEN für jedes Zielpaket, das Sie mit RRO versehen möchten, ein neues RRO-Paket erstellen. Wenn Sie beispielsweise Overlays für zwei verschiedene Ziele erstellen, müssen Sie zwei Overlay-APKs erstellen.

  3. Erstellen, prüfen, installieren und aktivieren Sie das RRO auf dieselbe Weise wie zuvor.

Ihre App wird so angezeigt:

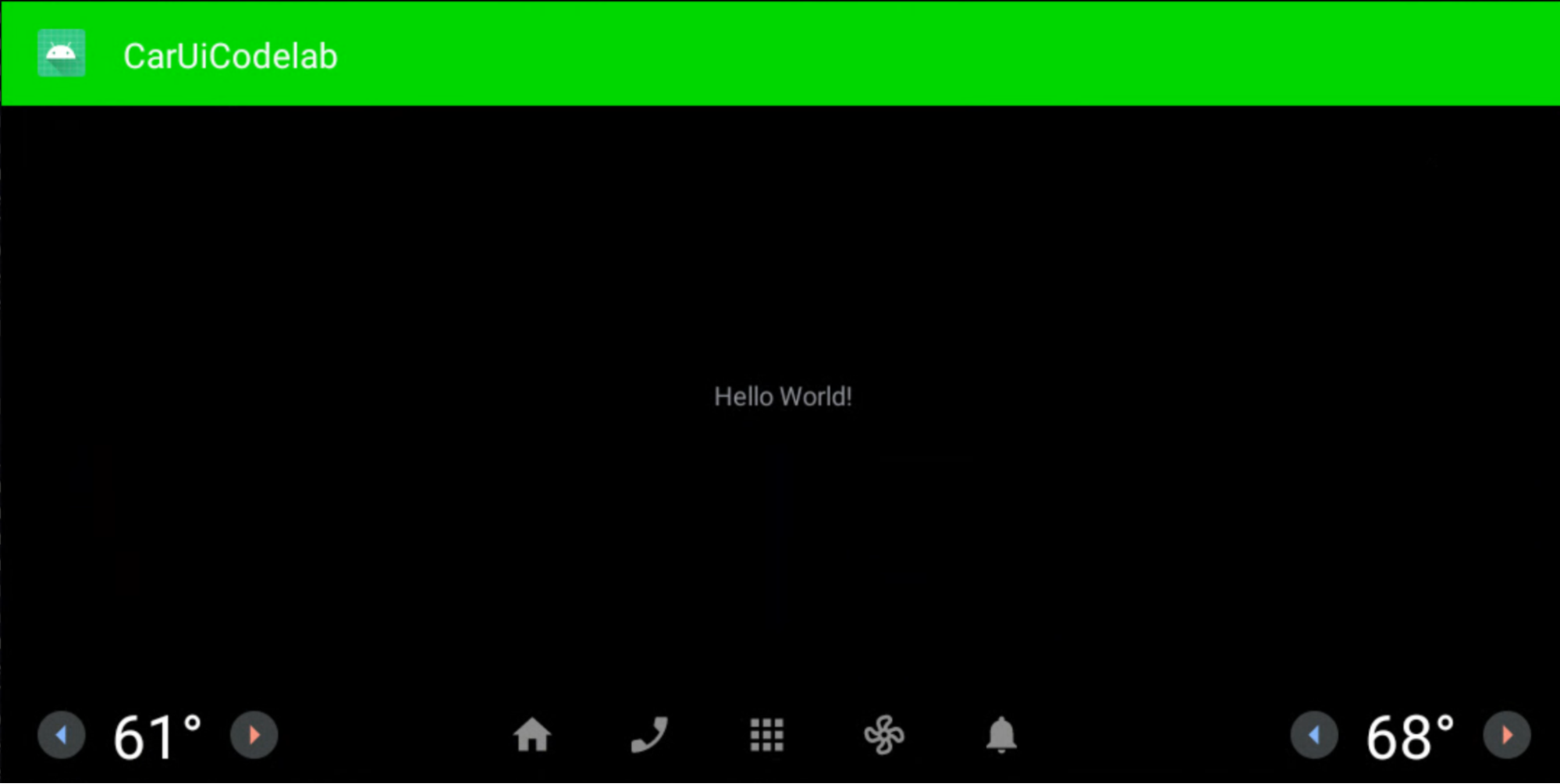

Neue Hintergrundfarbe der Symbolleiste
Abbildung 5: Neue Hintergrundfarbe der Symbolleiste

RRO-Layouts und ‑Stile

Dauer:15 Minuten

In dieser Übung erstellen Sie eine neue App, die der App ähnelt, die Sie zuvor erstellt haben. Mit dieser App kann das Layout überlagert werden. Führen Sie dieselben Schritte wie zuvor aus oder ändern Sie Ihre vorhandene App.

  1. Fügen Sie overlayable.xml die folgenden Zeilen hinzu:

    <?xml version="1.0" encoding="utf-8"?>
<resources>
  <overlayable name="CarUiCodelab">
    <policy type="public">
      <item type="string" name="sample_text"/>
      <item type="layout" name="activity_main"/>
      <item type="id" name="textView"/>
    </policy>
  </overlayable>
</resources>

  2. activity_main.xml sollte so aussehen:

    <?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/sample_text"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

  3. Erstellen Sie in Ihrer RRO-App eine res/layout/activity_main.xml und fügen Sie Folgendes hinzu:

    <?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
  <TextView
      android:id="@+id/textView"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="@string/sample_text"
      android:textAppearance="@style/TextAppearance.CarUi"
      android:layout_gravity="center_vertical|center_horizontal"/>
</FrameLayout>

  4. Aktualisieren Sie res/values/styles.xml, um den Stil dem RRO hinzuzufügen:

    <?xml version="1.0" encoding="utf-8"?>
<resources>
    <style name="TextAppearance.CarUi" parent="android:TextAppearance.DeviceDefault">
        <item name="android:textColor">#0f0</item>
        <item name="android:textSize">100sp</item>
    </style>
</resources>

  5. Ändern Sie targetName in AndroidManifest.xml so, dass es auf den Namen Ihrer neuen App verweist:

    …
android:targetName="CarUiCodelab"
…

  6. Fügen Sie die Ressourcen der Datei sample_overlay.xml in Ihrem RRO hinzu:

    <?xml version="1.0" encoding="utf-8"?>
<overlay>
    <item target="string/sample_text" value="@string/sample_text"/>
    <item target="id/textView" value="@id/textView"/>
    <item target="layout/activity_main" value="@layout/activity_main"/>
</overlay>

  7. Erstellen und installieren Sie die App und das RRO auf dieselbe Weise wie zuvor (grüne Play-Schaltfläche). Achten Sie darauf, dass Ihr RRO aktiviert ist.

Die App und das RRO werden so gerendert: Der „Hello World“-RRO-Text ist grün und zentriert, wie im Layout-RRO angegeben.

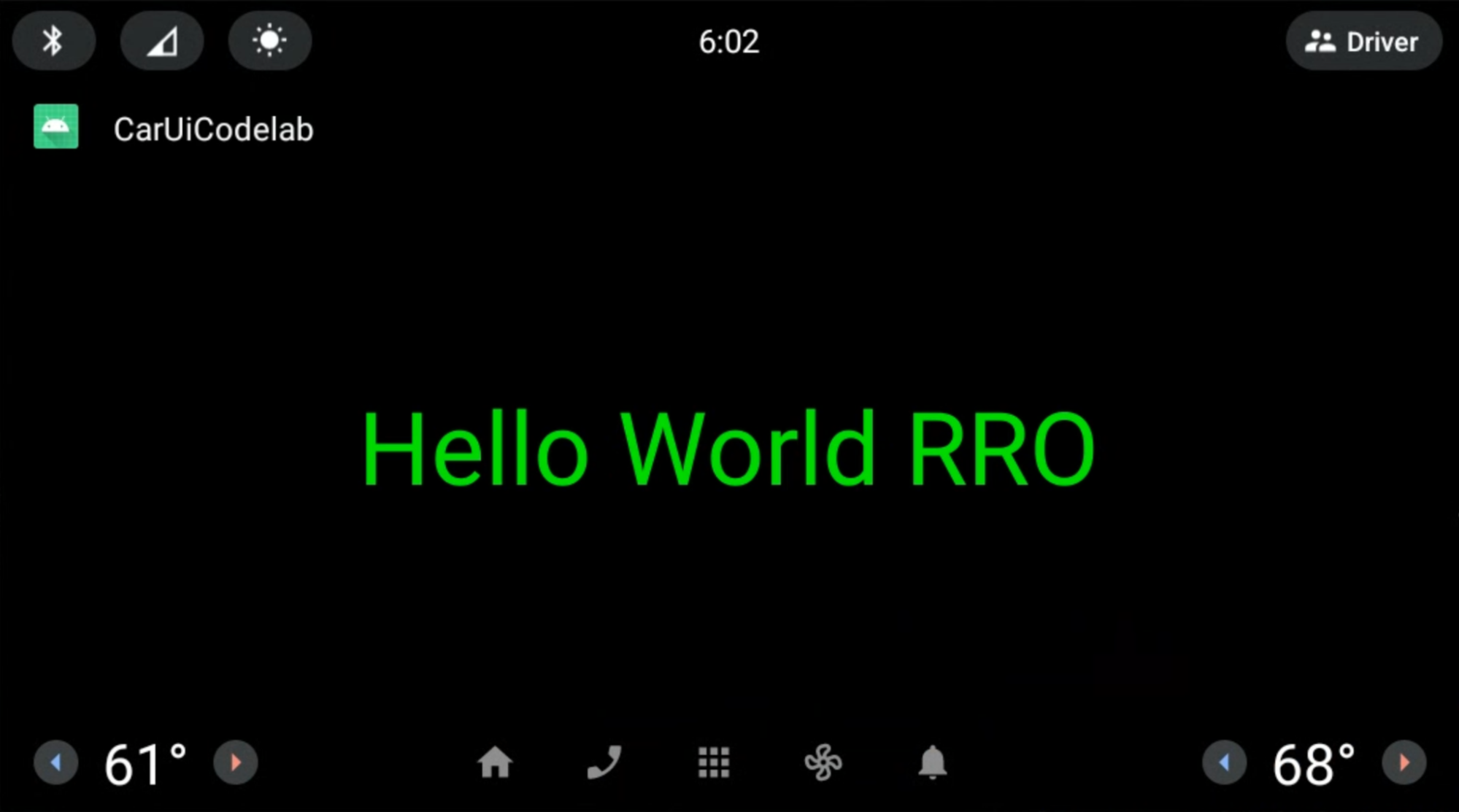

Hello World-RRO
Abbildung 6: Hello World-RRO

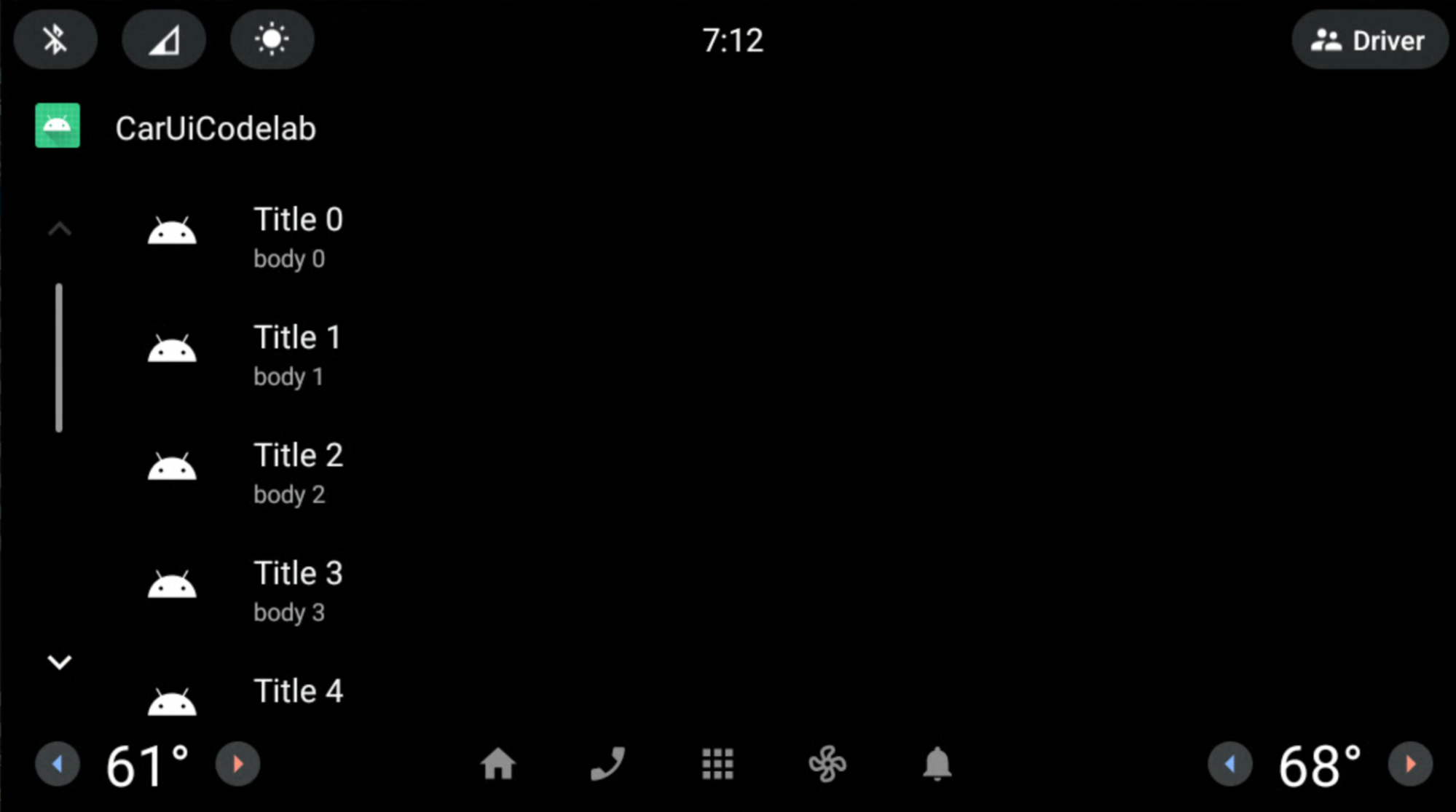

CarUiRecyclerView zur App hinzufügen

Dauer:15 Minuten

Die CarUiRecyclerView-Schnittstelle bietet APIs für den Zugriff auf eine RecyclerView, die über car-ui-lib-Ressourcen angepasst wird. Beispiel: CarUiRecyclerView prüft zur Laufzeit ein Flag, um festzustellen, ob die Scrollleiste aktiviert werden soll oder nicht, und wählt das entsprechende Layout aus.

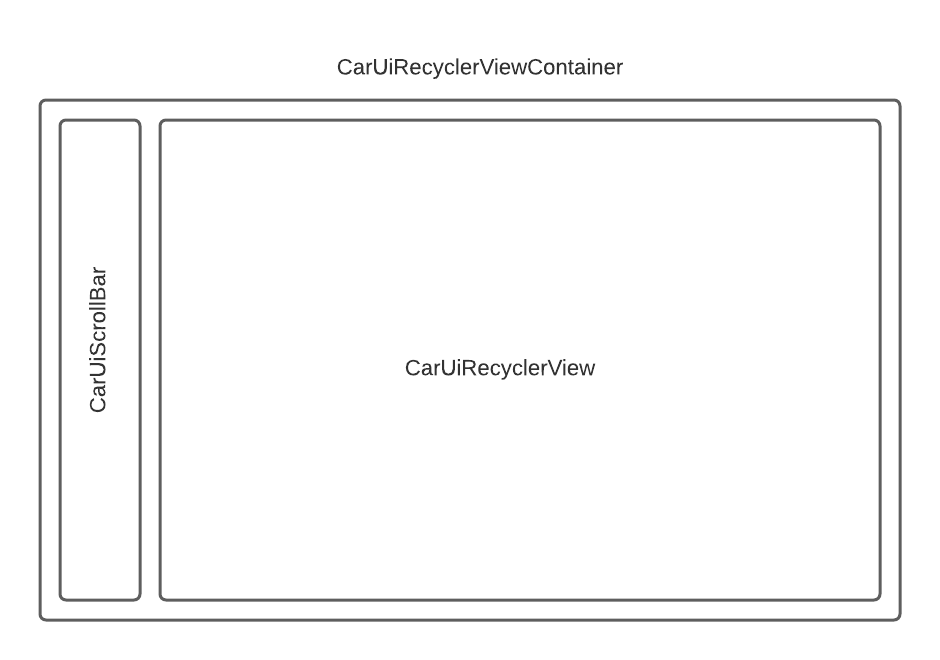

CarUiRecyclerViewContainer
Abbildung 7. CarUiRecyclerViewContainer

  1. Wenn Sie eine CarUiRecyclerView hinzufügen möchten, fügen Sie sie den Dateien activity_main.xml und MainActivity.java hinzu. Sie können entweder eine neue App von Grund auf erstellen oder die vorhandene App ändern. Wenn Sie die vorhandene App ändern, müssen Sie nicht deklarierte Ressourcen aus overlayable.xml entfernen.

    activity_main.xml

    <?xml version="1.0" encoding="utf-8"?>
<com.android.car.ui.recyclerview.CarUiRecyclerView
    android:id="@+id/list"
    android:layout_width="match_parent"
    android:layout_height="match_parent"/>

    Möglicherweise wird der folgende Fehler angezeigt, den Sie ignorieren können:

    Cannot resolve class com.android.car.ui.recyclerview.CarUiRecyclerView

    Solange der Klassenname richtig geschrieben ist und Sie car-ui-lib als Abhängigkeit hinzugefügt haben, können Sie Ihre APK erstellen und kompilieren. Um den Fehler zu beheben, wählen Sie File > Invalidate Caches (Datei > Caches ungültig machen) und klicken Sie dann auf Invalidate and Restart (Ungültig machen und neu starten).

    Fügen Sie MainActivity.java Folgendes hinzu:

    package com.example.caruicodelab;

import android.app.Activity;
import android.os.Bundle;
import com.android.car.ui.core.CarUi;
import com.android.car.ui.recyclerview.CarUiContentListItem;
import com.android.car.ui.recyclerview.CarUiListItem;
import com.android.car.ui.recyclerview.CarUiListItemAdapter;
import com.android.car.ui.recyclerview.CarUiRecyclerView;
import com.android.car.ui.toolbar.ToolbarController;
import java.util.ArrayList;

/** Activity with a simple car-ui layout. */
public class MainActivity extends Activity {

    private final ArrayList<CarUiListItem> mData = new ArrayList<>();
    private CarUiListItemAdapter mAdapter;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ToolbarController toolbar = CarUi.getToolbar(this);
        toolbar.setTitle(getTitle());
        toolbar.setLogo(R.mipmap.ic_launcher_round);

        CarUiRecyclerView recyclerView = findViewById(R.id.list);
        mAdapter = new CarUiListItemAdapter(generateSampleData());
        recyclerView.setAdapter(mAdapter);
    }

    private ArrayList<CarUiListItem> generateSampleData() {
        for (int i = 0; i < 20; i++) {
            CarUiContentListItem item = new CarUiContentListItem(CarUiContentListItem.Action.ICON);
            item.setTitle("Title " + i);
            item.setPrimaryIconType(CarUiContentListItem.IconType.CONTENT);
            item.setIcon(getDrawable(R.drawable.ic_launcher_foreground));
            item.setBody("body " + i);
            mData.add(item);
        }
        return mData;
}

  2. Erstellen und installieren Sie Ihre App wie bisher.

Sie sehen jetzt CarUiRecyclerView:

CarUiRecyclerView
Abbildung 7 : CarUiRecyclerView

RRO zum Entfernen der Scrollleiste verwenden

Dauer:10 Minuten

In dieser Übung erfahren Sie, wie Sie mit einem RRO die Scrollleiste aus CarUiRecyclerView entfernen.

  1. Fügen Sie in Ihrem RRO die folgenden Dateien hinzu und ändern Sie sie:

    AndroidManifest.xml

    <?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.caruirro">

    <application android:hasCode="false" />

    <uses-sdk
        android:minSdkVersion="29"
        android:targetSdkVersion="29"/>

    <overlay
        android:targetPackage="com.example.caruicodelab"
        android:targetName="car-ui-lib"
        android:isStatic="false"
        android:resourcesMap="@xml/sample_overlay"
        />
</manifest>

    res/values/bools.xml

    <?xml version="1.0" encoding="utf-8"?>
<resources>
    <bool name="car_ui_scrollbar_enable">false</bool>
</resources>

    Die Ressource car_ui_scrollbar_enable ist eine boolesche Ressource vom Typ car-ui-lib, mit der gesteuert wird, ob die für Autos optimierte Scrollleiste mit den Schaltflächen „Nach oben“ und „Nach unten“ in CarUiRecyclerView vorhanden ist oder nicht. Wenn false festgelegt ist, verhält sich CarUiRecyclerView wie ein AndroidX-RecyclerView.

    res/xml/sample_overlay.xml

    <?xml version="1.0" encoding="utf-8"?>
<overlay>
    <item target="bool/car_ui_scrollbar_enable" value="@bool/car_ui_scrollbar_enable"/>
</overlay>

Erstellen und installieren Sie Ihre App wie bisher. Die Scrollleiste wurde aus CarUiRecyclerView entfernt:

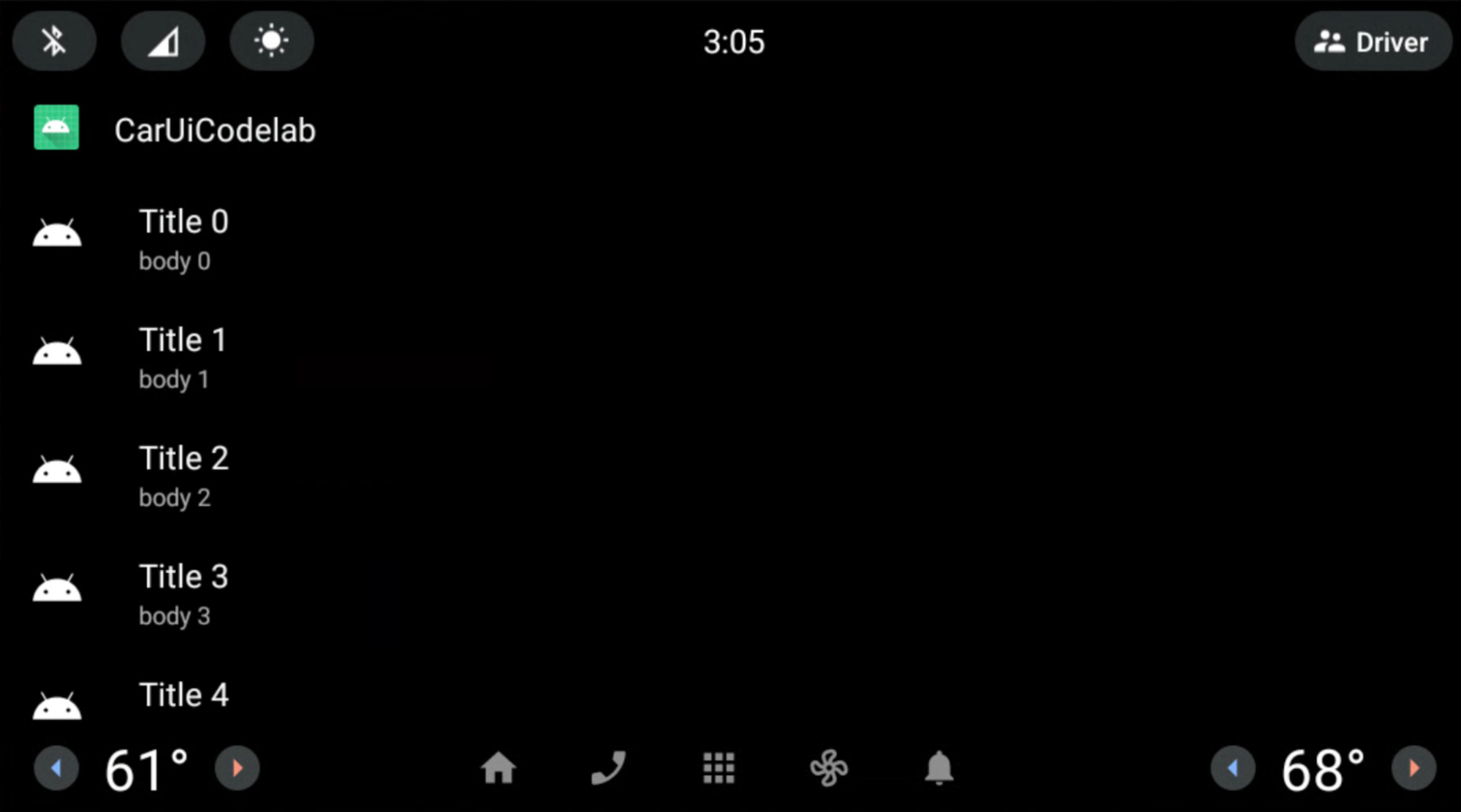

CarUiRecyclerView ohne Bildlaufleiste
Abbildung 8. CarUiRecyclerView ohne Bildlaufleiste

Layout zum Überlagern der CarUiRecyclerView-Scrollleiste verwenden

Dauer:15 Minuten

In dieser Übung ändern Sie das Scrollbar-Layout von CarUiRecyclerView.

  1. Fügen Sie die folgenden Dateien in Ihrer RRO-App hinzu und ändern Sie sie.

    res/layout/car_ui_recycler_view_scrollbar.xml

    <?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="112dp"
    android:layout_height="match_parent"
    android:id="@+id/car_ui_scroll_bar">
    <!-- View height is dynamically calculated during layout. -->
    <View
        android:id="@+id/car_ui_scrollbar_thumb"
        android:layout_width="6dp"
        android:layout_height="20dp"
        android:layout_alignParentTop="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
    <View
        android:id="@+id/car_ui_scrollbar_track"
        android:layout_width="10dp"
        android:layout_height="match_parent"
        android:layout_marginTop="10dp"
        android:layout_centerHorizontal="true"
        android:layout_above="@+id/car_ui_scrollbar_page_up"/>
    <View
        android:layout_width="2dp"
        android:layout_height="match_parent"
        android:layout_marginTop="10dp"
        android:background="#323232"
        android:layout_toLeftOf="@+id/car_ui_scrollbar_thumb"
        android:layout_above="@+id/car_ui_scrollbar_page_up"
        android:layout_marginRight="5dp"/>
    <View
        android:layout_width="2dp"
        android:layout_height="match_parent"
        android:layout_marginTop="10dp"
        android:background="#323232"
        android:layout_toRightOf="@+id/car_ui_scrollbar_thumb"
        android:layout_above="@+id/car_ui_scrollbar_page_up"
        android:layout_marginLeft="5dp"/>
    <ImageView
        android:id="@+id/car_ui_scrollbar_page_up"
        android:layout_width="75dp"
        android:layout_height="75dp"
        android:focusable="false"
        android:hapticFeedbackEnabled="false"
        android:src="@drawable/car_ui_recyclerview_ic_up"
        android:scaleType="centerInside"
        android:background="?android:attr/selectableItemBackgroundBorderless"
        android:layout_centerHorizontal="true"
        android:layout_above="@+id/car_ui_scrollbar_page_down"/>
    <ImageView
        android:id="@+id/car_ui_scrollbar_page_down"
        android:layout_width="75dp"
        android:layout_height="75dp"
        android:focusable="false"
        android:hapticFeedbackEnabled="false"
        android:src="@drawable/car_ui_recyclerview_ic_down"
        android:scaleType="centerInside"
        android:background="?android:attr/selectableItemBackgroundBorderless"
        android:layout_centerHorizontal="true"
        android:layout_alignParentBottom="true"/>
</RelativeLayout>

    Wenn Sie eine Layoutdatei überlagern möchten, müssen Sie alle IDs und Namespace-Attribute zum overlay.xml Ihres RRO hinzufügen. Siehe die Dateien unten.

    res/xml/sample_overlay.xml

    <?xml version="1.0" encoding="utf-8"?>
<overlay>
   <item target="drawable/car_ui_recyclerview_ic_down" value="@drawable/car_ui_recyclerview_ic_down"/>
   <item target="drawable/car_ui_recyclerview_ic_up" value="@drawable/car_ui_recyclerview_ic_up"/>
   <item target="drawable/car_ui_recyclerview_scrollbar_thumb" value="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
   <item target="id/car_ui_scroll_bar" value="@id/car_ui_scroll_bar"/>
   <item target="id/car_ui_scrollbar_thumb" value="@id/car_ui_scrollbar_thumb"/>
   <item target="id/car_ui_scrollbar_track" value="@id/car_ui_scrollbar_track"/>
   <item target="id/car_ui_scrollbar_page_up" value="@id/car_ui_scrollbar_page_up"/>
   <item target="id/car_ui_scrollbar_page_down" value="@id/car_ui_scrollbar_page_down"/>
   <item target="layout/car_ui_recyclerview_scrollbar" value="@layout/car_ui_recyclerview_scrollbar"/>
</overlay>

    res/drawable/car_ui_recyclerview_ic_up.xml

    <?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="48dp"
    android:height="48dp"
    android:viewportWidth="48.0"
    android:viewportHeight="48.0">
    <path
        android:pathData="M14.83,30.83L24,21.66l9.17,9.17L36,28 24,16 12,28z"
        android:fillColor="#0000FF"/>
</vector>

    res/drawable/car_ui_recyclerview_ic_down.xml

    <?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="48dp"
    android:height="48dp"
    android:viewportWidth="48.0"
    android:viewportHeight="48.0">
    <path
        android:pathData="M14.83,16.42L24,25.59l9.17,-9.17L36,19.25l-12,12 -12,-12z"
        android:fillColor="#0000FF"/>
</vector>

    res/drawable/car_ui_recyclerview_scrollbar_thumb.xml

    <?xml version="1.0" encoding="utf-8"?>
<shape
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">
    <solid android:color="#0000FF" />
    <corners android:radius="100dp"/>
</shape>

    Es wird empfohlen, die Interaktion dieser Dateien zu untersuchen.

    Zur Vereinfachung sind Dimensionen und Farben fest codiert. Es empfiehlt sich jedoch, diese Werte in dimens.xml und colors.xml zu deklarieren oder sie sogar als Farbdateien im Ordner res/color/ zu kennzeichnen. Weitere Informationen finden Sie unter AOSP Java code style for contributors.

  2. Erstellen und installieren Sie Ihre App wie bisher. Du hast CarUiRecyclerView mit einer blauen Scrollleiste und grauen Rändern erstellt.

Das wars! Sie haben das Lab erfolgreich abgeschlossen. Beide Pfeile werden unten in der Scrollleiste angezeigt. Sie haben erfolgreich ein RRO auf eine car-ui-lib-Layoutressourcendatei angewendet, indem Sie das Gradle-Buildsystem über Android Studio verwendet haben.

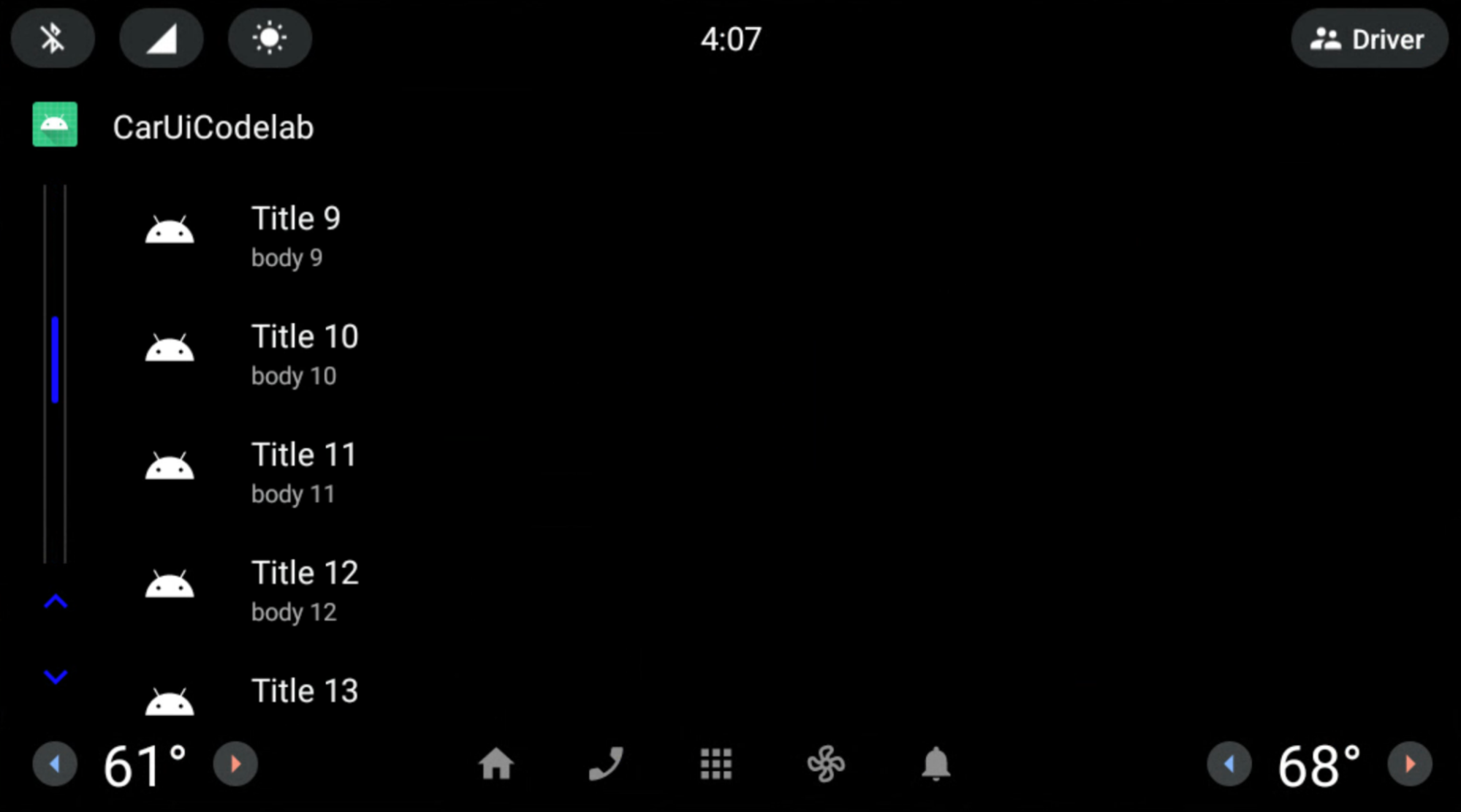

CarUiRecyclerView mit blauer Scrollleiste und grauen Führungsschienen
Abbildung 9. CarUiRecyclerView mit einer blauen Scrollleiste mit grauen Führungsschienen

RRO-Listenelemente

Dauer:15 Minuten

Bisher haben Sie ein RRO auf car-ui-lib-Komponenten angewendet, indem Sie Framework-Komponenten (nicht AndroidX) verwendet haben. Wenn Sie AndroidX-Komponenten in einem RRO verwenden möchten, müssen Sie die Abhängigkeiten dieser Komponente sowohl der App als auch dem RRO build.gradle. hinzufügen. Außerdem müssen Sie das attrs dieser Komponente in overlayable.xml in Ihrer App sowie das sample_overlay.xml in Ihrem RRO hinzufügen.

In unserer Bibliothek (car-ui-lib) werden ConstraintLayout sowie andere AndroidX-Komponenten verwendet. Die overlayable.xml sieht daher möglicherweise so aus:

<?xml version='1.0' encoding='UTF-8'?>
<resources>
    <overlayable name="car-ui-lib">
        …
        <item type="attr" name="layout_constraintBottom_toBottomOf"/>
        <item type="attr" name="layout_constraintBottom_toTopOf"/>
        <item type="attr" name="layout_constraintCircle"/>
        <item type="attr" name="layout_constraintCircleAngle"/>
        <item type="attr" name="layout_constraintCircleRadius"/>
        <item type="attr" name="layout_constraintDimensionRatio"/>
        <item type="attr" name="layout_constraintEnd_toEndOf"/>
        <item type="attr" name="layout_constraintEnd_toStartOf"/>
        <item type="attr" name="layout_constraintGuide_begin"/>
        <item type="attr" name="layout_constraintGuide_end"/>
        <item type="attr" name="layout_constraintGuide_percent"/>
        <item type="attr" name="layout_constraintHeight_default"/>
        <item type="attr" name="layout_constraintHeight_max"/>
        <item type="attr" name="layout_constraintHeight_min"/>
        <item type="attr" name="layout_constraintHeight_percent"/>
        <item type="attr" name="layout_constraintHorizontal_bias"/>
        <item type="attr" name="layout_constraintHorizontal_chainStyle"/>
        <item type="attr" name="layout_constraintHorizontal_weight"/>
        <item type="attr" name="layout_constraintLeft_creator"/>
        <item type="attr" name="layout_constraintLeft_toLeftOf"/>
        <item type="attr" name="layout_constraintLeft_toRightOf"/>
        <item type="attr" name="layout_constraintRight_creator"/>
        <item type="attr" name="layout_constraintRight_toLeftOf"/>
        <item type="attr" name="layout_constraintRight_toRightOf"/>
        <item type="attr" name="layout_constraintStart_toEndOf"/>
        <item type="attr" name="layout_constraintStart_toStartOf"/>
        <item type="attr" name="layout_constraintTag"/>
        <item type="attr" name="layout_constraintTop_creator"/>
        <item type="attr" name="layout_constraintTop_toBottomOf"/>
        <item type="attr" name="layout_constraintTop_toTopOf"/>
        <item type="attr" name="layout_constraintVertical_bias"/>
        <item type="attr" name="layout_constraintVertical_chainStyle"/>
        …
    </overlayable>
</resources>

  1. Ändere das Layout der Listenelemente in CarUiRecyclerView mit ConstraintLayout. Fügen Sie Ihrem RRO die folgenden Dateien hinzu oder ändern Sie sie:

    res/xml/sample_overlay.xml

    <?xml version="1.0" encoding="utf-8"?>
<overlay>
   <item target="id/car_ui_list_item_touch_interceptor" value="@id/car_ui_list_item_touch_interceptor"/>
   <item target="id/car_ui_list_item_reduced_touch_interceptor" value="@id/car_ui_list_item_reduced_touch_interceptor"/>
   <item target="id/car_ui_list_item_start_guideline" value="@id/car_ui_list_item_start_guideline"/>
   <item target="id/car_ui_list_item_icon_container" value="@id/car_ui_list_item_icon_container"/>
   <item target="id/car_ui_list_item_icon" value="@id/car_ui_list_item_icon"/>
   <item target="id/car_ui_list_item_content_icon" value="@id/car_ui_list_item_content_icon"/>
   <item target="id/car_ui_list_item_avatar_icon" value="@id/car_ui_list_item_avatar_icon"/>
   <item target="id/car_ui_list_item_title" value="@id/car_ui_list_item_title"/>
   <item target="id/car_ui_list_item_body" value="@id/car_ui_list_item_body"/>
   <item target="id/car_ui_list_item_action_container_touch_interceptor" value="@id/car_ui_list_item_action_container_touch_interceptor"/>
   <item target="id/car_ui_list_item_action_container" value="@id/car_ui_list_item_action_container"/>
   <item target="id/car_ui_list_item_action_divider" value="@id/car_ui_list_item_action_divider"/>
   <item target="id/car_ui_list_item_switch_widget" value="@id/car_ui_list_item_switch_widget"/>
   <item target="id/car_ui_list_item_checkbox_widget" value="@id/car_ui_list_item_checkbox_widget"/>
   <item target="id/car_ui_list_item_radio_button_widget" value="@id/car_ui_list_item_radio_button_widget"/>
   <item target="id/car_ui_list_item_supplemental_icon" value="@id/car_ui_list_item_supplemental_icon"/>
   <item target="id/car_ui_list_item_end_guideline" value="@id/car_ui_list_item_end_guideline"/>
   <item target="attr/layout_constraintBottom_toBottomOf" value="@attr/layout_constraintBottom_toBottomOf"/>
   <item target="attr/layout_constraintBottom_toTopOf" value="@attr/layout_constraintBottom_toTopOf"/>
   <item target="attr/layout_constraintEnd_toEndOf" value="@attr/layout_constraintEnd_toEndOf"/>
   <item target="attr/layout_constraintEnd_toStartOf" value="@attr/layout_constraintEnd_toStartOf"/>
   <item target="attr/layout_constraintGuide_begin" value="@attr/layout_constraintGuide_begin"/>
   <item target="attr/layout_constraintGuide_end" value="@attr/layout_constraintGuide_end"/>
   <item target="attr/layout_constraintHorizontal_bias" value="@attr/layout_constraintHorizontal_bias"/>
   <item target="attr/layout_constraintLeft_toLeftOf" value="@attr/layout_constraintLeft_toLeftOf"/>
   <item target="attr/layout_constraintLeft_toRightOf" value="@attr/layout_constraintLeft_toRightOf"/>
   <item target="attr/layout_constraintRight_toLeftOf" value="@attr/layout_constraintRight_toLeftOf"/>
   <item target="attr/layout_constraintRight_toRightOf" value="@attr/layout_constraintRight_toRightOf"/>
   <item target="attr/layout_constraintStart_toEndOf" value="@attr/layout_constraintStart_toEndOf"/>
   <item target="attr/layout_constraintStart_toStartOf" value="@attr/layout_constraintStart_toStartOf"/>
   <item target="attr/layout_constraintTop_toBottomOf" value="@attr/layout_constraintTop_toBottomOf"/>
   <item target="attr/layout_constraintTop_toTopOf" value="@attr/layout_constraintTop_toTopOf"/>
   <item target="attr/layout_goneMarginBottom" value="@attr/layout_goneMarginBottom"/>
   <item target="attr/layout_goneMarginEnd" value="@attr/layout_goneMarginEnd"/>
   <item target="attr/layout_goneMarginLeft" value="@attr/layout_goneMarginLeft"/>
   <item target="attr/layout_goneMarginRight" value="@attr/layout_goneMarginRight"/>
   <item target="attr/layout_goneMarginStart" value="@attr/layout_goneMarginStart"/>
   <item target="attr/layout_goneMarginTop" value="@attr/layout_goneMarginTop"/>
   <item target="attr/layout_constraintVertical_chainStyle" value="@attr/layout_constraintVertical_chainStyle"/>
   <item target="layout/car_ui_list_item" value="@layout/car_ui_list_item"/>
</overlay>

    res/layout/car_ui_list_item.xml

    <?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:tag="carUiListItem"
    android:minHeight="@dimen/car_ui_list_item_height">

    <!-- The following touch interceptor views are sized to encompass the specific sub-sections of
    the list item view to easily control the bounds of a background ripple effects. -->
    <com.android.car.ui.SecureView
        android:id="@+id/car_ui_list_item_touch_interceptor"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@drawable/car_ui_list_item_background"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <!-- This touch interceptor does not include the action container -->
    <com.android.car.ui.SecureView
        android:id="@+id/car_ui_list_item_reduced_touch_interceptor"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@drawable/car_ui_list_item_background"
        android:visibility="gone"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@id/car_ui_list_item_action_container"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/car_ui_list_item_start_guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_begin="@dimen/car_ui_list_item_start_inset" />

    <FrameLayout
        android:id="@+id/car_ui_list_item_icon_container"
        android:layout_width="@dimen/car_ui_list_item_icon_container_width"
        android:layout_height="0dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="@+id/car_ui_list_item_start_guideline"
        app:layout_constraintTop_toTopOf="parent">

        <ImageView
            android:id="@+id/car_ui_list_item_icon"
            android:layout_width="@dimen/car_ui_list_item_icon_size"
            android:layout_height="@dimen/car_ui_list_item_icon_size"
            android:layout_gravity="center"
            android:visibility="gone"
            android:scaleType="fitCenter" />

        <ImageView
            android:id="@+id/car_ui_list_item_content_icon"
            android:layout_width="@dimen/car_ui_list_item_content_icon_width"
            android:layout_height="@dimen/car_ui_list_item_content_icon_height"
            android:layout_gravity="center"
            android:visibility="gone"
            android:scaleType="fitCenter" />

        <ImageView
            android:id="@+id/car_ui_list_item_avatar_icon"
            android:background="@drawable/car_ui_list_item_avatar_icon_outline"
            android:layout_width="@dimen/car_ui_list_item_avatar_icon_width"
            android:layout_height="@dimen/car_ui_list_item_avatar_icon_height"
            android:layout_gravity="center"
            android:visibility="gone"
            android:scaleType="fitCenter" />
    </FrameLayout>

    <CarUiTextView
        android:id="@+id/car_ui_list_item_title"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
        android:singleLine="@bool/car_ui_list_item_single_line_title"
        android:textAppearance="@style/TextAppearance.CarUi.ListItem"
        android:layout_gravity="right"
        android:gravity="right"
        android:textAlignment="viewEnd"
        app:layout_constraintBottom_toTopOf="@+id/car_ui_list_item_body"
        app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
        app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_chainStyle="packed"
        app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />
    <CarUiTextView
        android:id="@+id/car_ui_list_item_body"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
        android:textAppearance="@style/TextAppearance.CarUi.ListItem.Body"
        android:layout_gravity="right"
        android:gravity="right"
        android:textAlignment="viewEnd"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
        app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
        app:layout_constraintTop_toBottomOf="@+id/car_ui_list_item_title"
        app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />

    <!-- This touch interceptor is sized and positioned to encompass the action container   -->
    <com.android.car.ui.SecureView
        android:id="@+id/car_ui_list_item_action_container_touch_interceptor"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@drawable/car_ui_list_item_background"
        android:visibility="gone"
        app:layout_constraintBottom_toBottomOf="@id/car_ui_list_item_action_container"
        app:layout_constraintEnd_toEndOf="@id/car_ui_list_item_action_container"
        app:layout_constraintStart_toStartOf="@id/car_ui_list_item_action_container"
        app:layout_constraintTop_toTopOf="@id/car_ui_list_item_action_container" />

    <FrameLayout
        android:id="@+id/car_ui_list_item_action_container"
        android:layout_width="wrap_content"
        android:minWidth="@dimen/car_ui_list_item_icon_container_width"
        android:layout_height="0dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="@+id/car_ui_list_item_end_guideline"
        app:layout_constraintTop_toTopOf="parent">

        <View
            android:id="@+id/car_ui_list_item_action_divider"
            android:layout_width="@dimen/car_ui_list_item_action_divider_width"
            android:layout_height="@dimen/car_ui_list_item_action_divider_height"
            android:layout_gravity="start|center_vertical"
            android:background="@drawable/car_ui_list_item_divider" />

        <Switch
            android:id="@+id/car_ui_list_item_switch_widget"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:clickable="false"
            android:focusable="false" />

        <CheckBox
            android:id="@+id/car_ui_list_item_checkbox_widget"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:clickable="false"
            android:focusable="false" />

        <RadioButton
            android:id="@+id/car_ui_list_item_radio_button_widget"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:clickable="false"
            android:focusable="false" />

        <ImageView
            android:id="@+id/car_ui_list_item_supplemental_icon"
            android:layout_width="@dimen/car_ui_list_item_supplemental_icon_size"
            android:layout_height="@dimen/car_ui_list_item_supplemental_icon_size"
            android:layout_gravity="center"
            android:scaleType="fitCenter" />
    </FrameLayout>

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/car_ui_list_item_end_guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_end="@dimen/car_ui_list_item_end_inset" />

</androidx.constraintlayout.widget.ConstraintLayout>

  2. car_ui_list_item.xml verweist auf mehrere Komponenten/Ressourcen, die nicht als Abhängigkeiten der App enthalten sind. Das sind car-ui-lib-Ressourcen. Sie können das Problem beheben, indem Sie car-ui-lib als Abhängigkeit zu Ihrer RRO-App in app/build.gradle hinzufügen:

    dependencies {
    implementation 'com.android.car.ui:car-ui-lib:2.0.0'
    implementation 'androidx.appcompat:appcompat:1.4.1'
    implementation 'com.google.android.material:material:1.4.0'
}

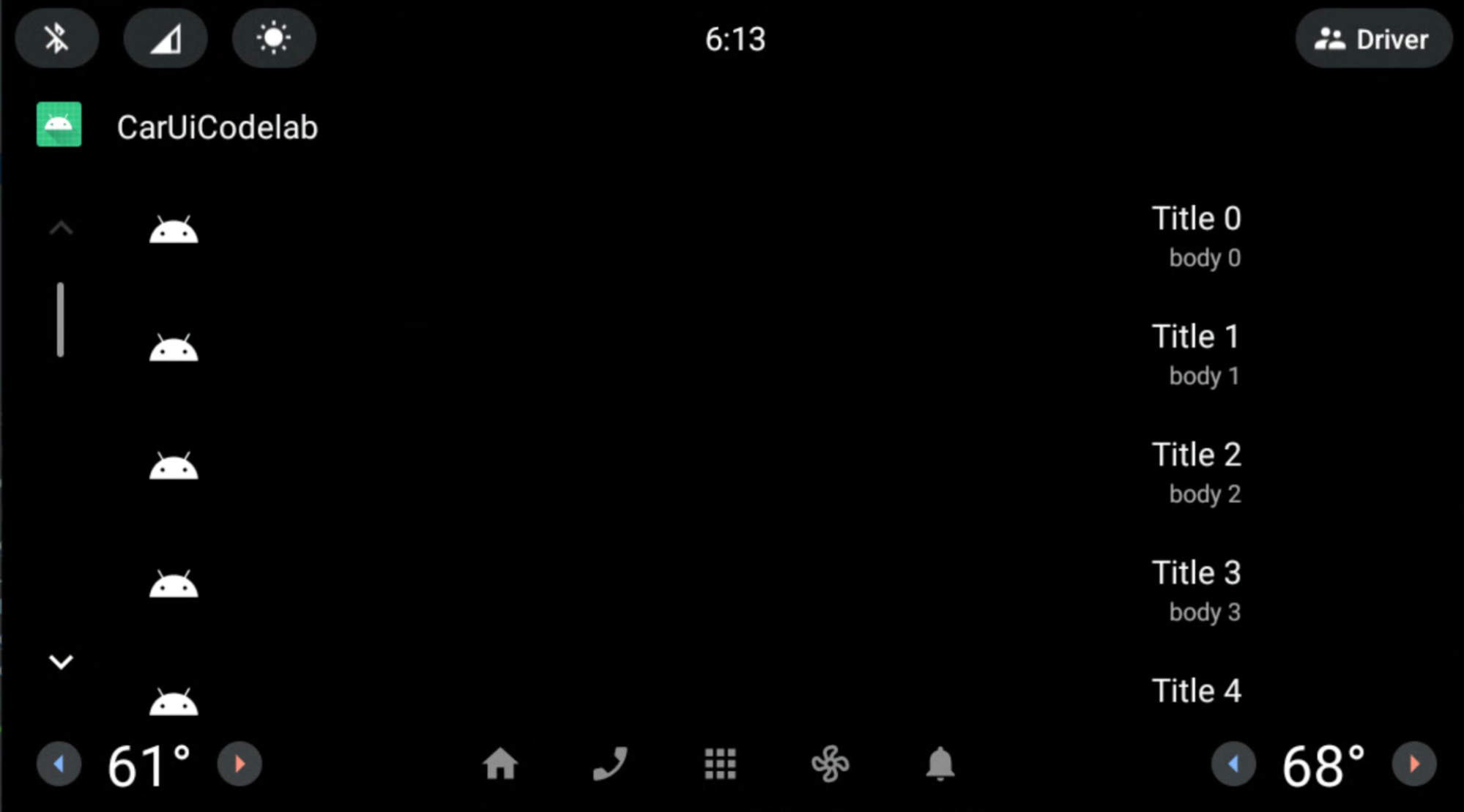

Titel und Text sind jetzt rechtsbündig statt linksbündig.

Rechtsbündiger Titel und Text
Abbildung 10. Rechtsbündiger Titel und Text

Wir haben nur ein RRO auf car-ui-lib mit AndroidX-Komponenten (ConstraintLayout) angewendet, wenn seine Attribute sowohl in der Datei car-ui-lib mit dem Namen overlayable.xml als auch im RRO sample_overlay.xml vorhanden waren. Sie können etwas Ähnliches in Ihrer eigenen App tun. Fügen Sie einfach alle entsprechenden attrs in die overlayable.xml Ihrer App ein, ähnlich wie bei car-ui-lib.

Es ist jedoch nicht möglich, eine App mit AndroidX-Komponenten per RRO zu überschreiben, wenn die App car-ui-lib als Abhängigkeit in ihrem build.gradle hat (wenn die App car-ui-lib-Komponenten verwendet). Da die Attributzuordnungen bereits in der overlayable.xml der car-ui-lib-Bibliothek definiert wurden, würde das Hinzufügen zu overlayable.xml Ihrer App mit car-ui-lib als Abhängigkeit einen mergeDebugResources-Fehler wie unten verursachen. Das liegt daran, dass diese Attribute in mehreren overlayable.xml-Dateien vorhanden sind:

org.gradle.api.tasks.TaskExecutionException: Execution failed for task ':app:mergeDebugResources'
