Codelab: criar RROs com componentes car-ui-lib usando o sistema de build Gradle

Use a biblioteca car-ui-lib para iniciar sistemas de infoentretenimento (IVI) autoconsistentes no veículo. Este codelab apresenta o car-ui-lib e como usar sobreposições de recursos de execução (RROs, na sigla em inglês) para personalizar componentes na biblioteca.

O que você vai aprender

Como:

• Inclua componentes car-ui-lib no app Android.
• Use o Gradle para criar apps Android e RROs.
• Use RROs com car-ui-lib.

Este codelab não detalha como os RROs funcionam. Consulte Mudar o valor dos recursos de um app durante a execução e Resolver problemas de sobreposições de recursos de execução para saber mais.

Antes de começar

Pré-requisitos

Antes de começar, verifique se você tem:

• Computador com linha de comando (máquina Linux, Mac ou Windows com o Subsystem para Linux).

• Android Studio.

• Dispositivo ou emulador Android conectado à máquina. Consulte Fazer o download da origem do Android e Criar o Android.

• Conhecimento básico de RROs.

Criar um novo app Android

Duração:15 minutos

Nesta seção, você vai criar um novo projeto do Android Studio.

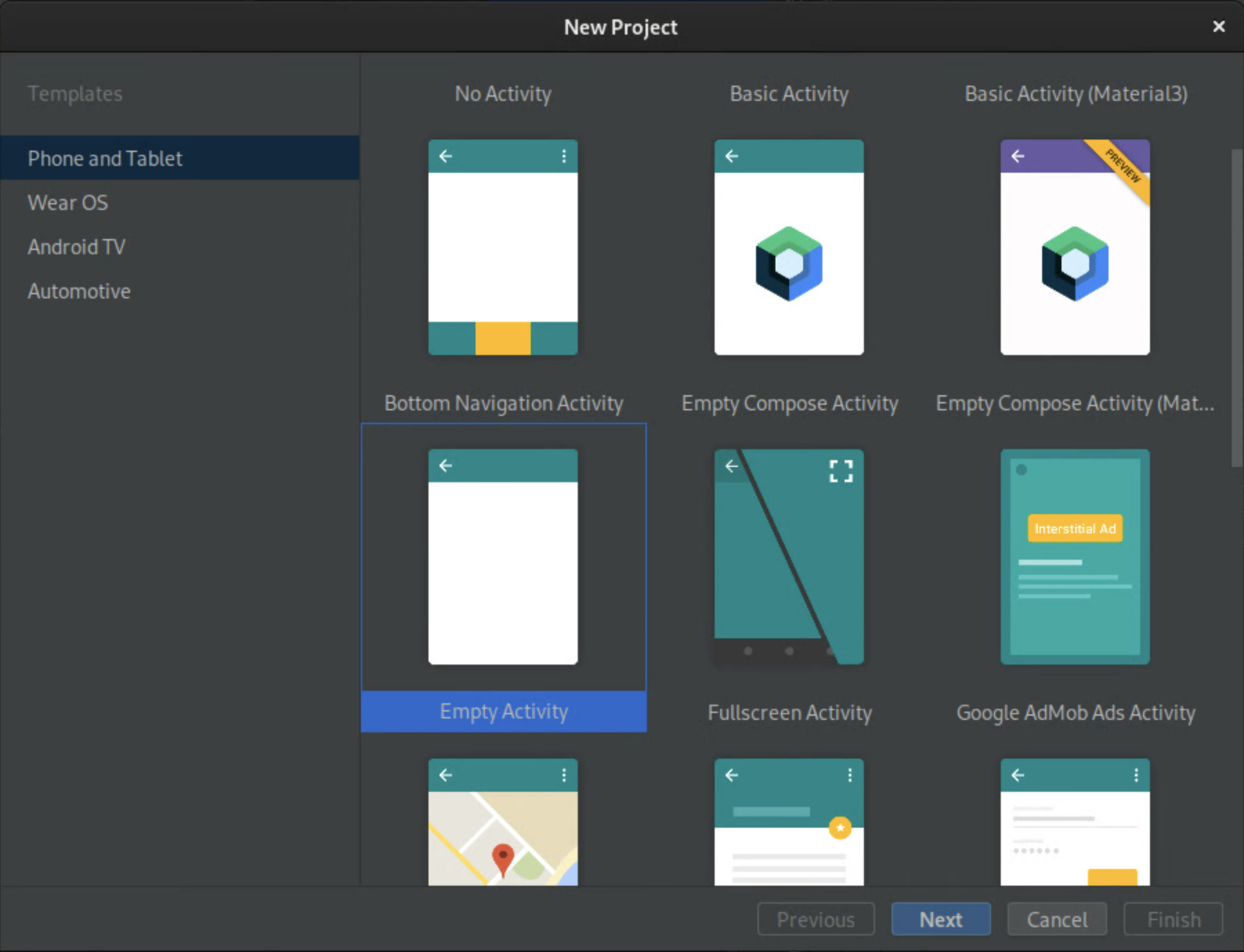

1. No Android Studio, crie um app com um EmptyActivity.

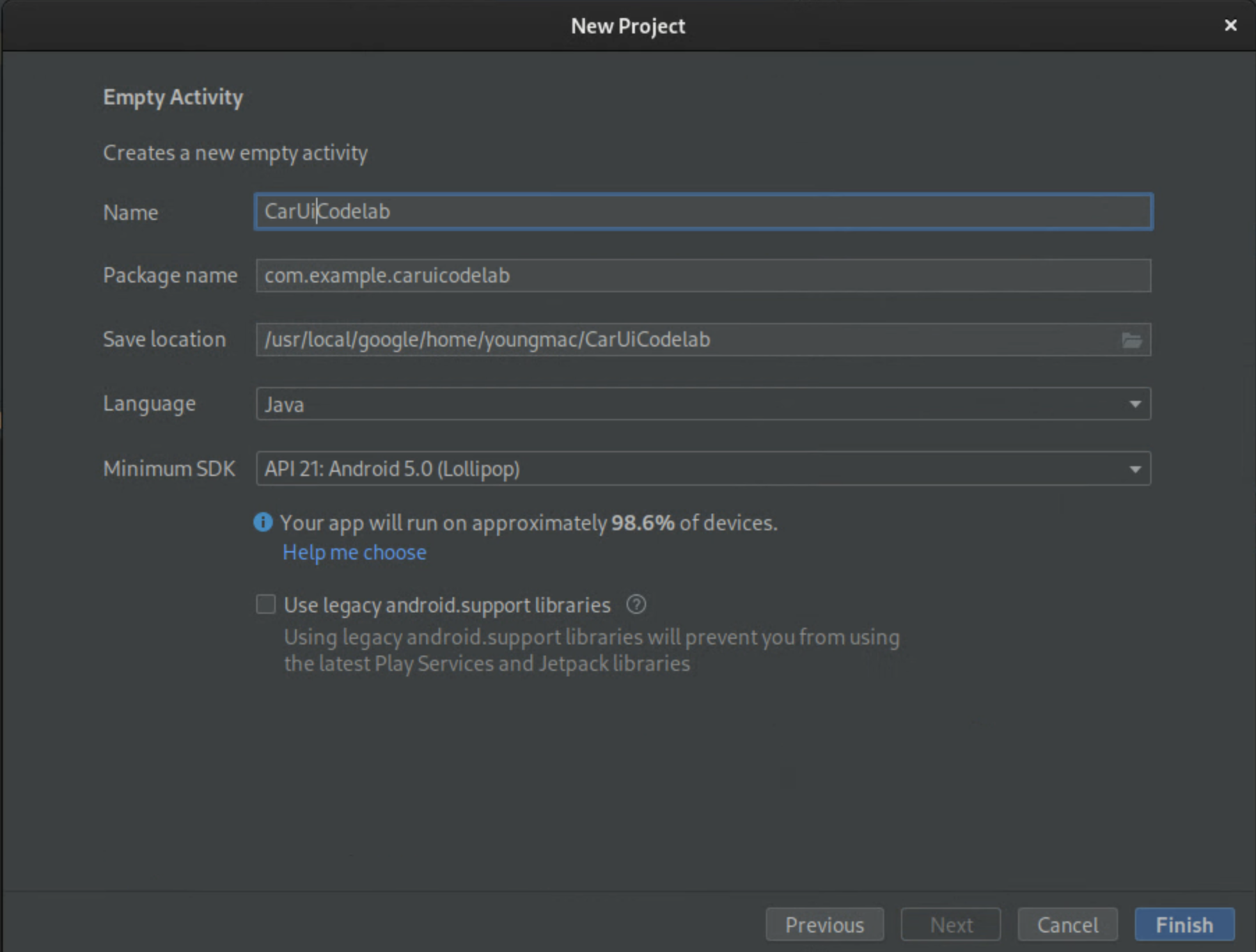

2. Dê o nome CarUiCodelab ao app e selecione a linguagem Java. Você também pode selecionar um local de arquivo, se quiser. Aceite os valores padrão para as demais configurações.



3. Substitua activity_main.xml pelo seguinte bloco de código:

   <?xml version="1.0" encoding="utf-8"?>
   <androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       xmlns:tools="http://schemas.android.com/tools"
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       tools:context=".MainActivity">

       <TextView
           android:id="@+id/textView"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:text="@string/sample_text"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="parent"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />
   </androidx.constraintlayout.widget.ConstraintLayout>


   Esse bloco de código mostra a string sample_text, que não está definida.

4. Adicione a string de recurso sample_text e defina-a como "Hello World!" no arquivo strings.xml. Para abrir esse arquivo, selecione app > src > main > res > values > strings.xml.

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <string name="app_name">CarUiCodelab</string>
       <string name="sample_text">Hello World!</string>
   </resources>

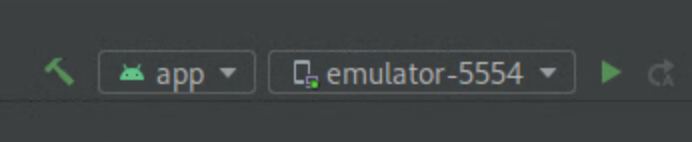

5. Para criar o app, clique no botão verde Play no canto superior direito. Isso instala automaticamente o APK no emulador ou dispositivo Android pelo Gradle.



O novo app será aberto automaticamente no emulador ou dispositivo Android. Caso não, abra o app CarUiCodelab no Acesso rápido aos apps, que agora está instalado. Ela é assim:

Adicionar a car-ui-lib ao seu app Android

Duração:15 minutos

Adicione car-ui-lib ao app:

1. Para adicionar a dependência car-ui-lib ao arquivo build.gradle do projeto, selecione app > build.gradle. As dependências vão aparecer assim:

   dependencies {
       implementation 'com.android.car.ui:car-ui-lib:2.0.0'
       implementation 'androidx.appcompat:appcompat:1.4.1'
       implementation 'com.google.android.material:material:1.4.0'
       implementation 'androidx.constraintlayout:constraintlayout:2.1.4'
   }


Usar componentes da car-ui-lib no seu app Android

Agora que você tem car-ui-lib, adicione uma barra de ferramentas ao app.

1. No arquivo MainActivity.java, substitua o método onCreate:

   @Override
   protected void onCreate(Bundle savedInstanceState) {
       super.onCreate(savedInstanceState);
       setContentView(R.layout.activity_main);
       // Get the toolbar controller instance.
       ToolbarController toolbar = CarUi.getToolbar(this);
       // Set the title on toolbar.
       toolbar.setTitle(getTitle());
       // Set the logo to be shown with the title.
       toolbar.setLogo(R.mipmap.ic_launcher_round);
   }


2. Importe ToolbarController:

   import com.android.car.ui.core.CarUi;
   import com.android.car.ui.toolbar.ToolbarController;


3. Para usar o tema Theme.CarUi.WithToolbar, selecione app > src > main > AndroidManifest.xml e atualize AndroidManifest.xml para que apareça da seguinte maneira:

   <?xml version="1.0" encoding="utf-8"?>
   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:tools="http://schemas.android.com/tools"
       package="com.example.caruicodelab">

       <application
           android:allowBackup="true"
           android:dataExtractionRules="@xml/data_extraction_rules"
           android:fullBackupContent="@xml/backup_rules"
           android:icon="@mipmap/ic_launcher"
           android:label="@string/app_name"
           android:roundIcon="@mipmap/ic_launcher_round"
           android:supportsRtl="true"
           android:theme="@style/Theme.CarUi.WithToolbar"
           tools:targetApi="31">
           <activity
               android:name=".MainActivity"
               android:exported="true">
               <intent-filter>
                   <action android:name="android.intent.action.MAIN" />

                   <category android:name="android.intent.category.LAUNCHER" />
               </intent-filter>
           </activity>
       </application>

   </manifest>

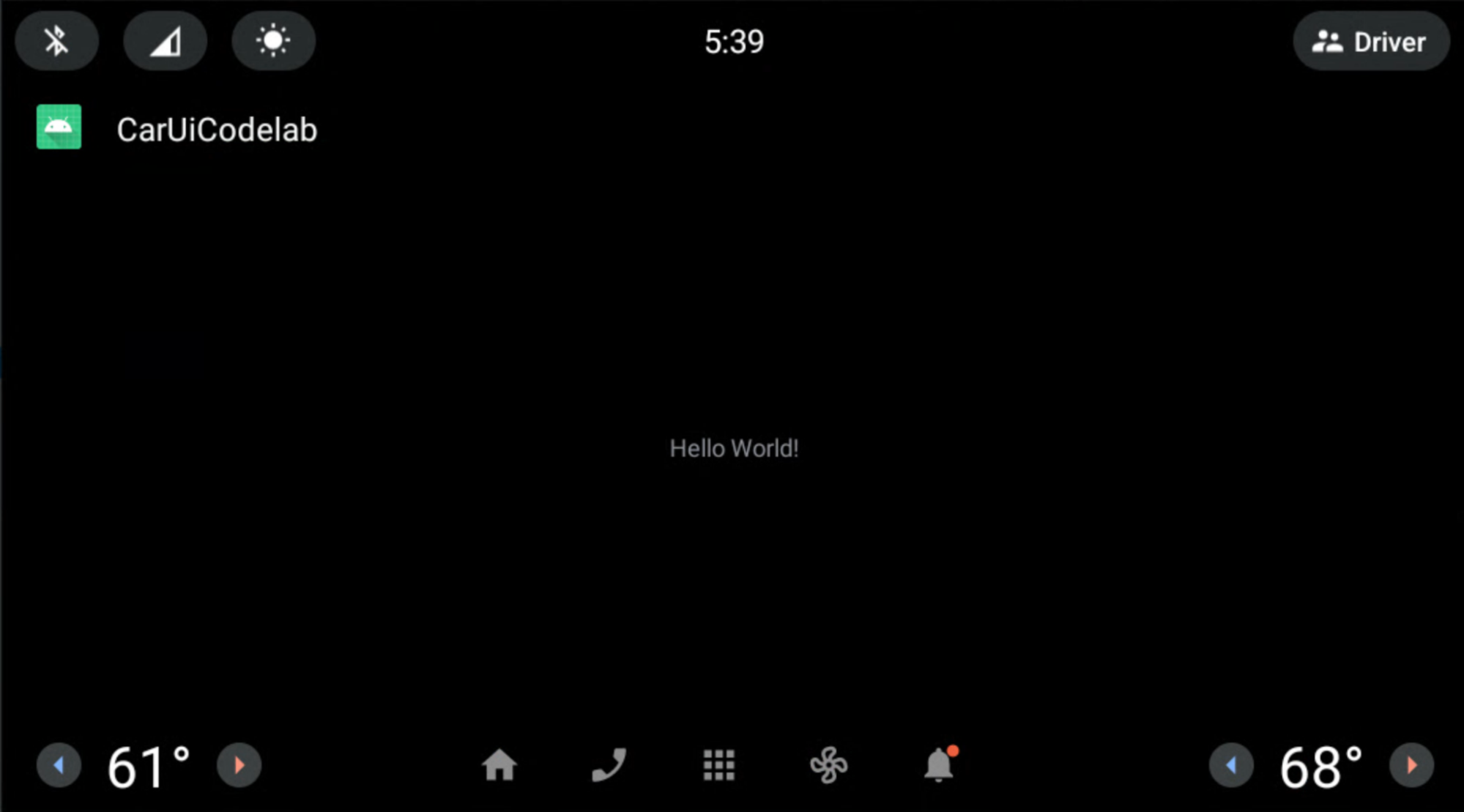

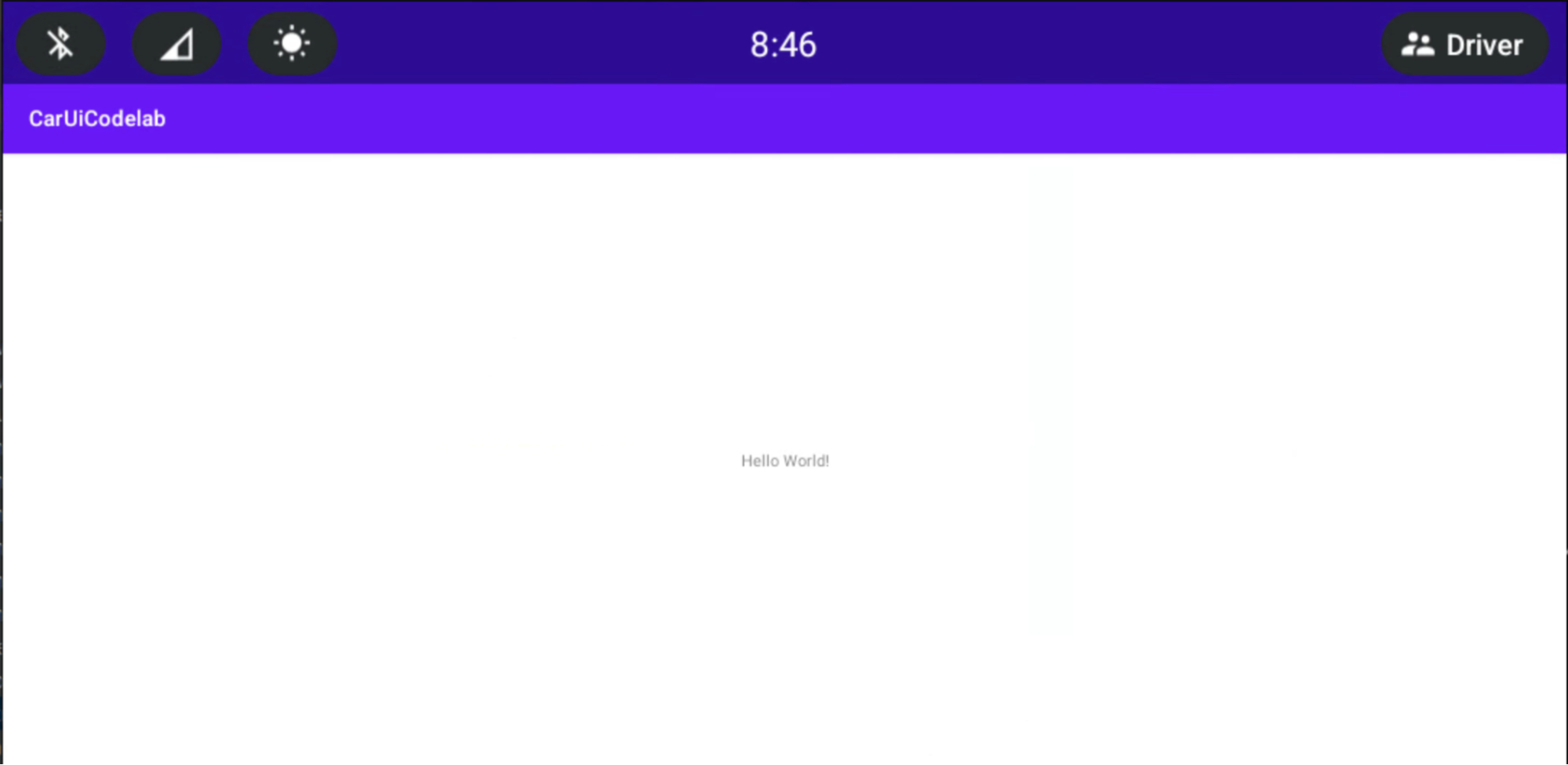

4. Para criar o app, pressione o botão verde Play como antes.



Adicionar RROs ao app

Duração:30 minutos

Se você já conhece as RROs, acesse a próxima seção, Adicionar um controlador de permissão ao app. Caso contrário, para aprender o básico sobre RROs, consulte Mudar o valor dos recursos de um app durante a execução.

Adicionar um controlador de permissões ao app

Para controlar quais recursos um pacote RRO sobrepõe, adicione um arquivo chamado overlayable.xml à pasta /res do app. Esse arquivo serve como um controlador de permissão entre o app (o destino) e o pacote RRO (a sobreposição).

1. Adicione res/values/overlayable.xml ao app e copie o conteúdo a seguir no arquivo:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <overlayable name="CarUiCodelab">
           <policy type="public">
               <item type="string" name="sample_text"/>
           </policy>
       </overlayable>
   </resources>


   Como a string sample_text precisa ser sobreposta por um RRO, inclua o nome do recurso no overlayable.xml do app.

   O arquivo overlayable.xml PRECISA estar em res/values/. Caso contrário, o OverlayManagerService não vai conseguir localizá-lo.

   Para saber mais sobre recursos sobrepostos e como eles podem ser configurados, consulte Restringir recursos sobrepostos.

Criar um pacote de RRO

Nesta seção, você vai criar um pacote RRO para mudar a string exibida acima de "Hello World!" para "Hello World RRO".

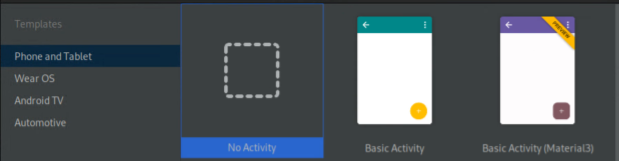

1. Para criar um novo projeto, selecione File > New > New Project. Selecione No Activity em vez de Empty Activity, porque os pacotes RRO contêm apenas recursos.

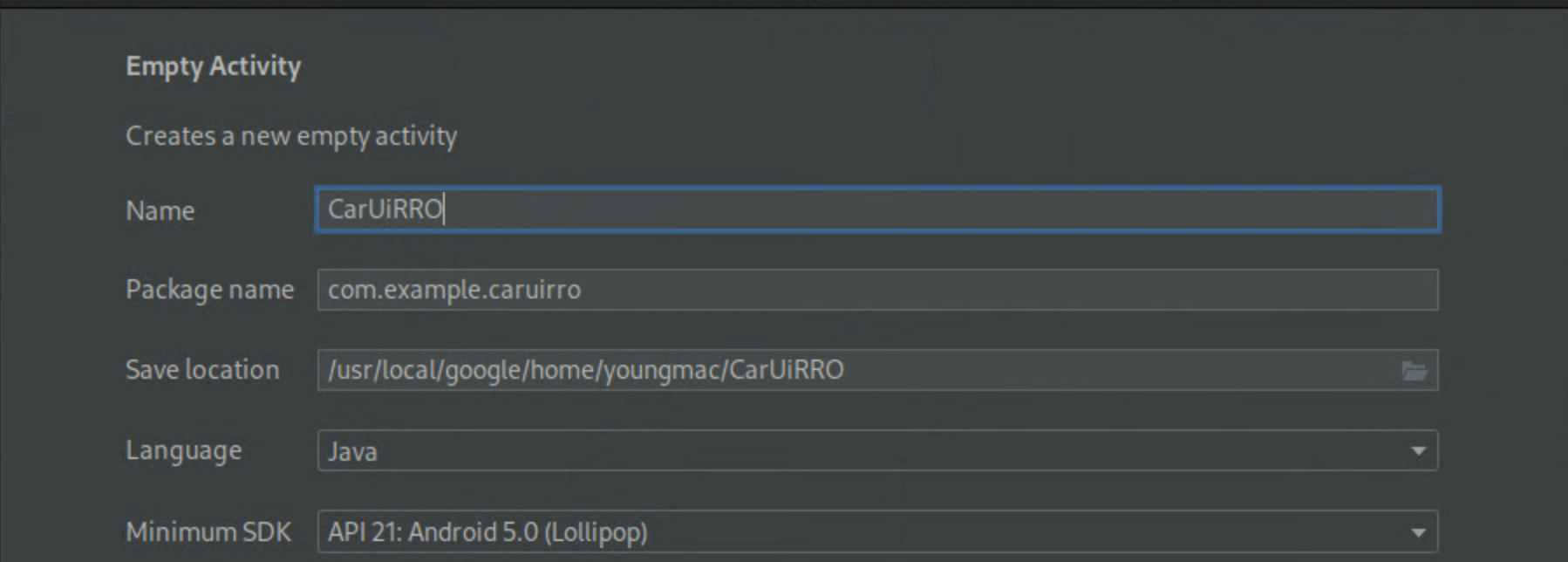

   Suas configurações vão aparecer de forma semelhante às ilustradas abaixo. O local em que eles são salvos pode ser diferente:



2. Depois de criar o novo projeto CarUiRRO, declare-o como um RRO modificando AndroidManifest.xml.

   <?xml version="1.0" encoding="utf-8"?>
   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
       package="com.example.caruirro">

       <application android:hasCode="false" />

       <uses-sdk
           android:minSdkVersion="29"
           android:targetSdkVersion="29"/>

       <overlay
           android:targetPackage="com.example.caruicodelab"
           android:targetName="CarUiCodelab"
           android:isStatic="false"
           android:resourcesMap="@xml/sample_overlay"
           />
   </manifest>


   Isso cria um erro com @xml/sample_overlay. O arquivo resourcesMap mapeia os nomes de recursos do pacote de destino para o pacote RRO. Definir a flag hasCode como false é obrigatório para pacotes RRO. Além disso, os pacotes RRO não podem conter arquivos DEX.

3. Copie o seguinte bloco de código para …/res/xml/sample_overlay.xml:

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
       <item target="string/sample_text" value="@string/sample_text"/>
   </overlay>


4. Adicione sample_text a …/res/values/strings.xml:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <string name="app_name">CarUiRRO</string>
       <string name="sample_text">Hello World RRO</string>
   </resources>

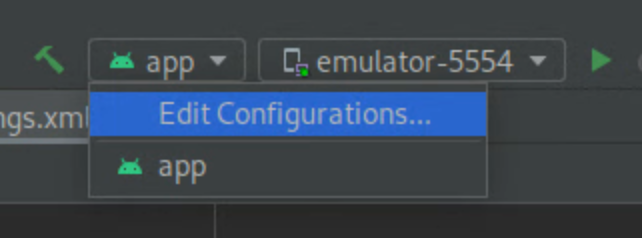

5. Para criar o destino RRO, pressione o botão verde Play para criar um build do Gradle do RRO no emulador ou dispositivo Android.

6. Para verificar se o RRO está instalado corretamente, execute:

   shell:~$ adb shell cmd overlay list --user current | grep -i com.example
   com.example.caruicodelab
   [ ] com.example.caruirro


   Esse comando mostra informações úteis sobre o estado dos pacotes RRO no sistema.

   • [ ] indica que o RRO está instalado e pronto para ser ativado.
   • --- indica que o RRO está instalado, mas contém erros.
   • [X] significa que o RRO está instalado e ativado.

   Se a RRO tiver erros, consulte Resolver problemas de sobreposições de recursos de execução antes de continuar.

7. Para ativar o RRO e verificar se ele está ativado:

   shell:~$ adb shell cmd overlay enable --user current com.example.caruirro
   shell:~$ adb shell cmd overlay list --user current | grep -i com.example
   com.example.caruicodelab
   [x] com.example.caruirro

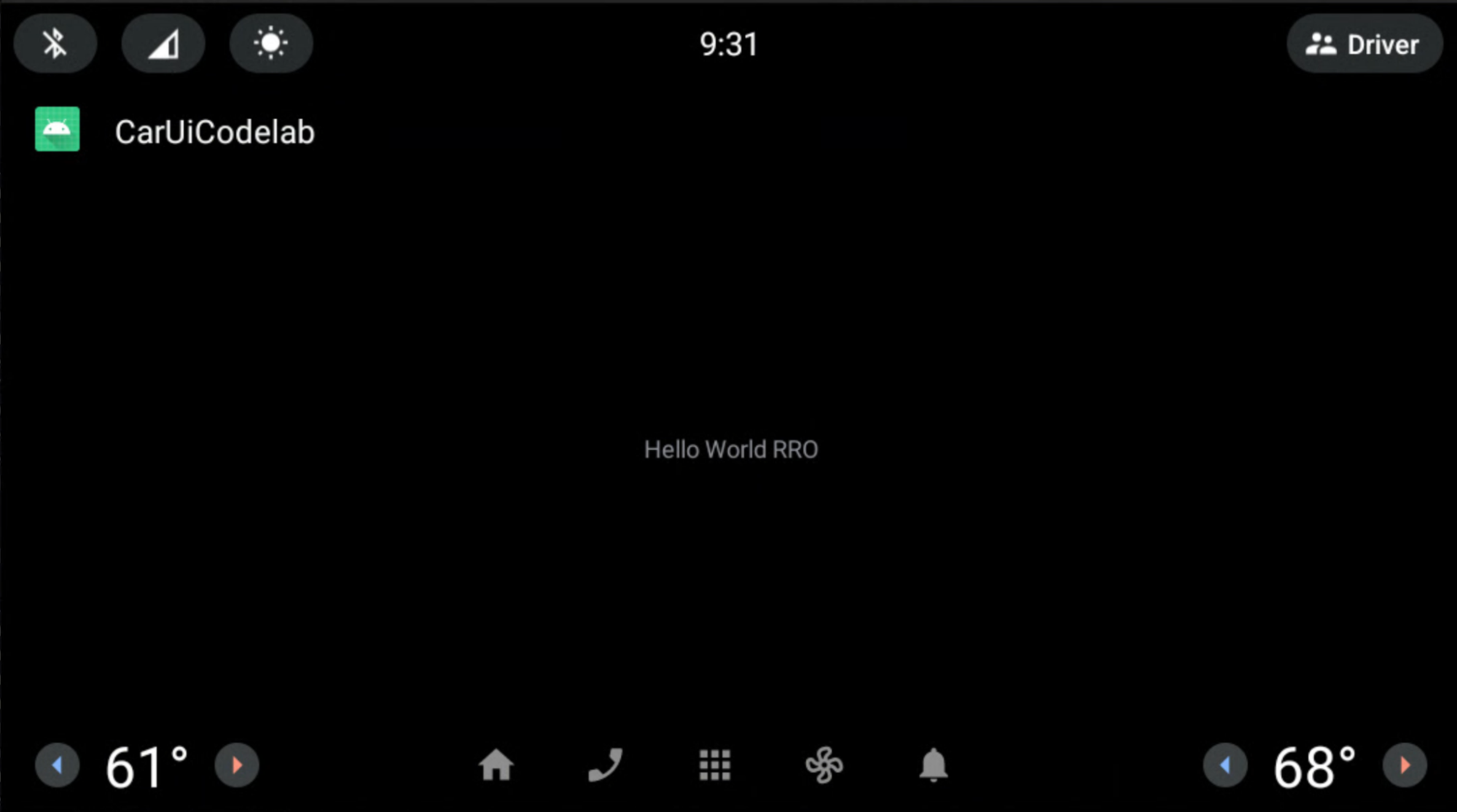

O app mostra a string "Hello World RRO".

Parabéns! Você criou sua primeira RRO.

Ao usar RROs, use as flags --no-resource-deduping e --no-resource-removal da Android Asset Packaging Tool (AAPT2) descritas em Opções de link. Não é necessário adicionar as flags neste codelab, mas sugerimos que você as use nos RROs para evitar a remoção de recursos (e dores de cabeça de depuração). Você pode adicioná-los ao arquivo build.gradle do RRO desta forma:

android {
    …
    aaptOptions {
        additionalParameters "--no-resource-deduping", "--no-resource-removal"
    }
}

Para saber mais sobre essas flags, consulte Criar o pacote e AAPT2.

Modificar componentes car-ui-lib usando RROs no app Android

Esta página descreve como usar uma sobreposição de recursos de execução (RRO, na sigla em inglês) para modificar componentes da biblioteca car-ui-lib no seu app Android.

Definir a cor do plano de fundo da barra de ferramentas

Duração:15 minutos

Para mudar a cor de fundo da barra de ferramentas:

1. Adicione o valor abaixo ao app RRO e defina o recurso como verde claro (#0F0):

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <drawable name="car_ui_toolbar_background">#0F0</drawable>
   </resources>


   A biblioteca car-ui-lib contém um recurso chamado car_ui_toolbar_background. Quando esse recurso está contido na configuração de um RRO, a barra de ferramentas não muda porque o valor errado é direcionado.

2. No AndroidManifest.xml do RRO, atualize targetName para apontar para car-ui-lib:

   …
   android:targetName="car-ui-lib"
   …


   É PRECISO criar um novo pacote de RRO para cada pacote de destino que você quer RRO. Por exemplo, ao criar sobreposições para dois destinos diferentes, é necessário criar dois APKs de sobreposição.

3. Crie, verifique, instale e ative o RRO da mesma forma.

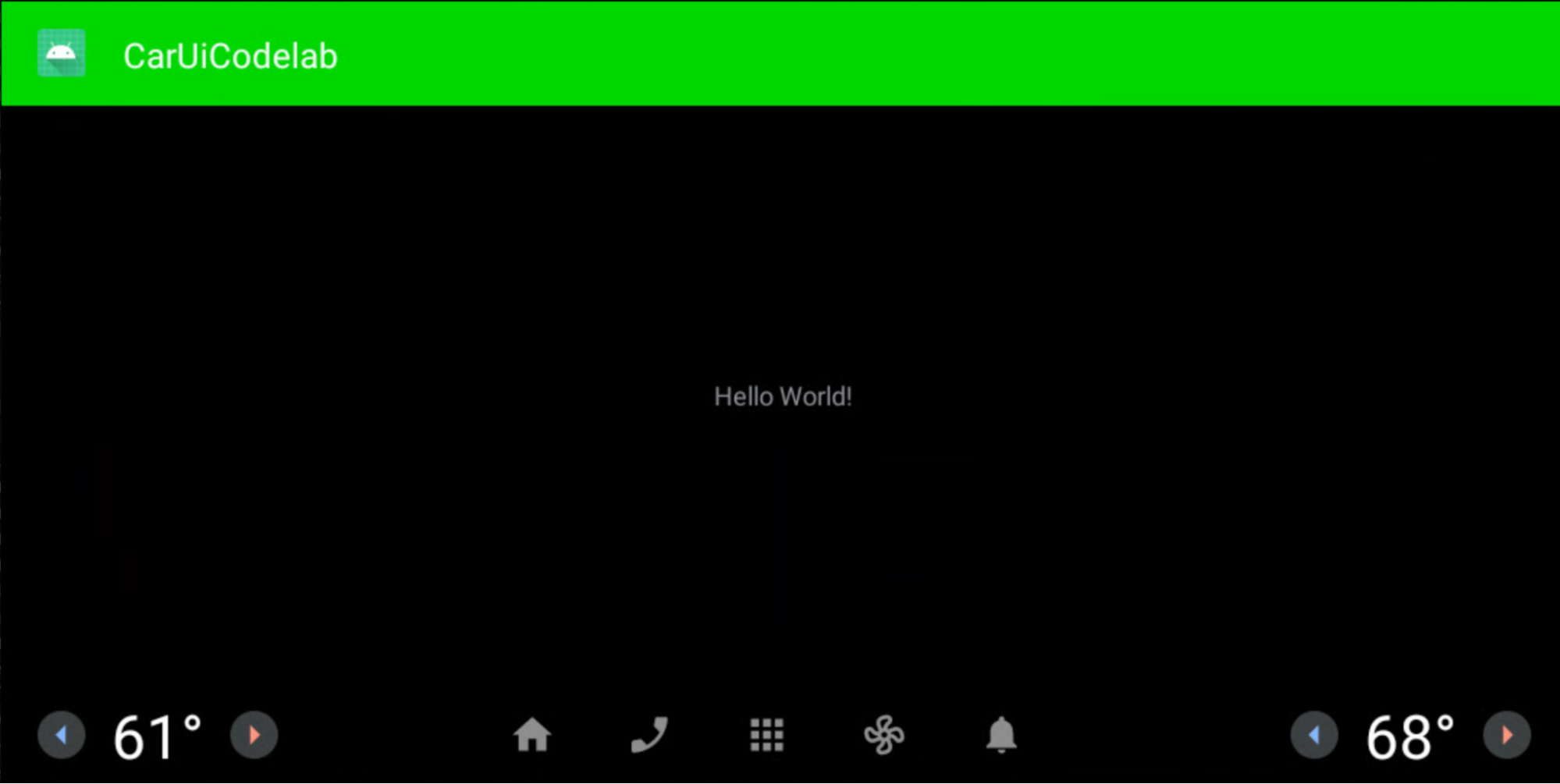

O app vai aparecer assim:

Layouts e estilos de RRO

Duração:15 minutos

Neste exercício, você vai criar um novo app semelhante ao que criou anteriormente. Esse app permite que o layout seja sobreposto. Siga as mesmas etapas anteriores ou modifique o app atual.

1. Adicione as seguintes linhas a overlayable.xml:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
     <overlayable name="CarUiCodelab">
       <policy type="public">
         <item type="string" name="sample_text"/>
         <item type="layout" name="activity_main"/>
         <item type="id" name="textView"/>
       </policy>
     </overlayable>
   </resources>


2. Verifique se activity_main.xml aparece da seguinte maneira:

   <?xml version="1.0" encoding="utf-8"?>
   <androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       xmlns:tools="http://schemas.android.com/tools"
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       tools:context=".MainActivity">

       <TextView
           android:id="@+id/textView"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:text="@string/sample_text"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="parent"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />
   </androidx.constraintlayout.widget.ConstraintLayout>


3. No app RRO, crie um res/layout/activity_main.xml e adicione o seguinte:

   <?xml version="1.0" encoding="utf-8"?>
   <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
       android:layout_width="match_parent"
       android:layout_height="match_parent">
     <TextView
         android:id="@+id/textView"
         android:layout_width="wrap_content"
         android:layout_height="wrap_content"
         android:text="@string/sample_text"
         android:textAppearance="@style/TextAppearance.CarUi"
         android:layout_gravity="center_vertical|center_horizontal"/>
   </FrameLayout>


4. Atualize res/values/styles.xml para adicionar nosso estilo ao RRO:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <style name="TextAppearance.CarUi" parent="android:TextAppearance.DeviceDefault">
           <item name="android:textColor">#0f0</item>
           <item name="android:textSize">100sp</item>
       </style>
   </resources>


5. Mude a targetName em AndroidManifest.xml para apontar para o nome do seu novo app:

   …
   android:targetName="CarUiCodelab"
   …


6. Adicione os recursos ao arquivo sample_overlay.xml no RRO:

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
       <item target="string/sample_text" value="@string/sample_text"/>
       <item target="id/textView" value="@id/textView"/>
       <item target="layout/activity_main" value="@layout/activity_main"/>
   </overlay>


7. Crie e instale o app e o RRO da mesma forma que antes (botão verde Play). Ative o RRO.

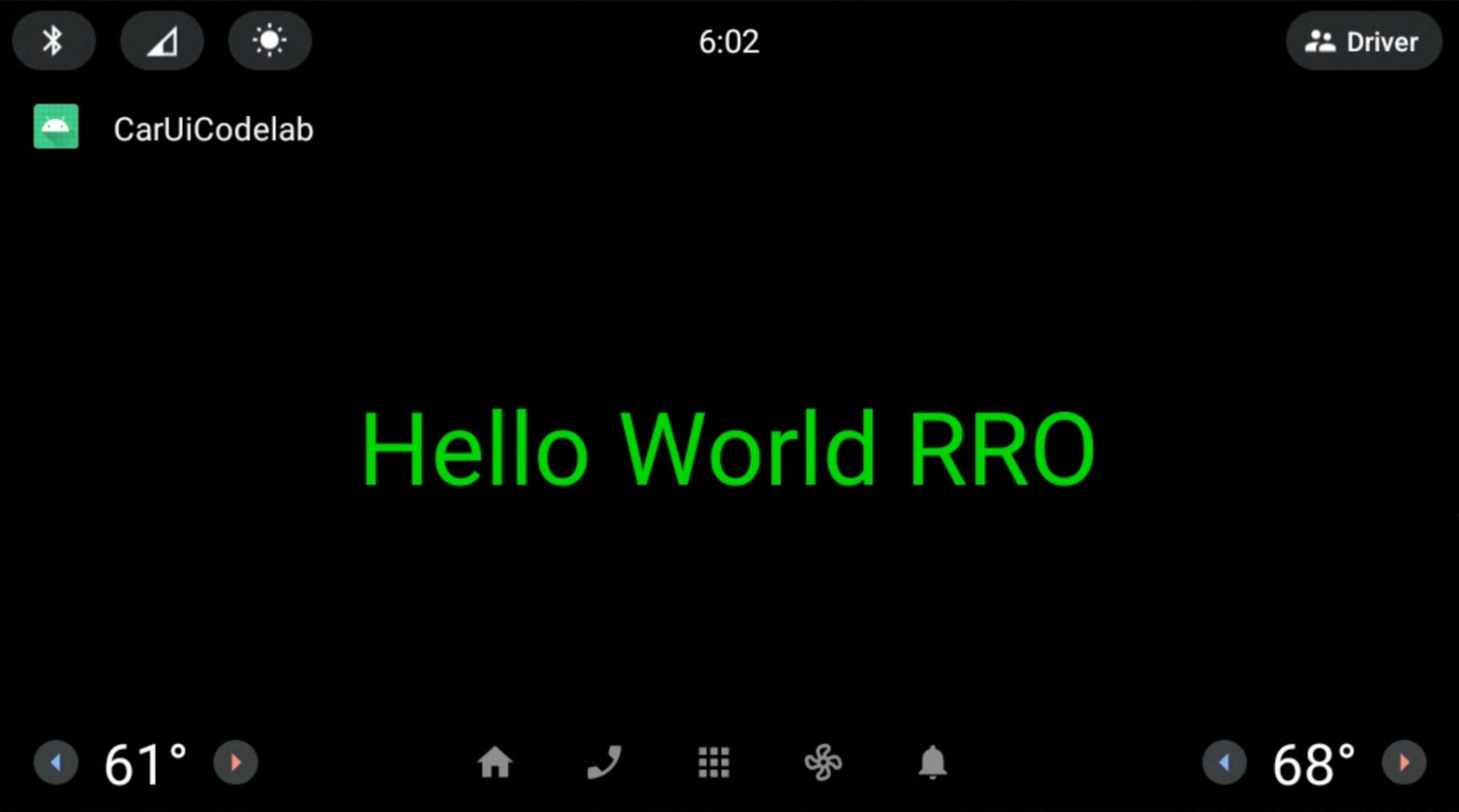

O app e a RRO são renderizados da seguinte maneira. O texto Hello World RRO é verde e está centralizado, conforme especificado no layout RRO.

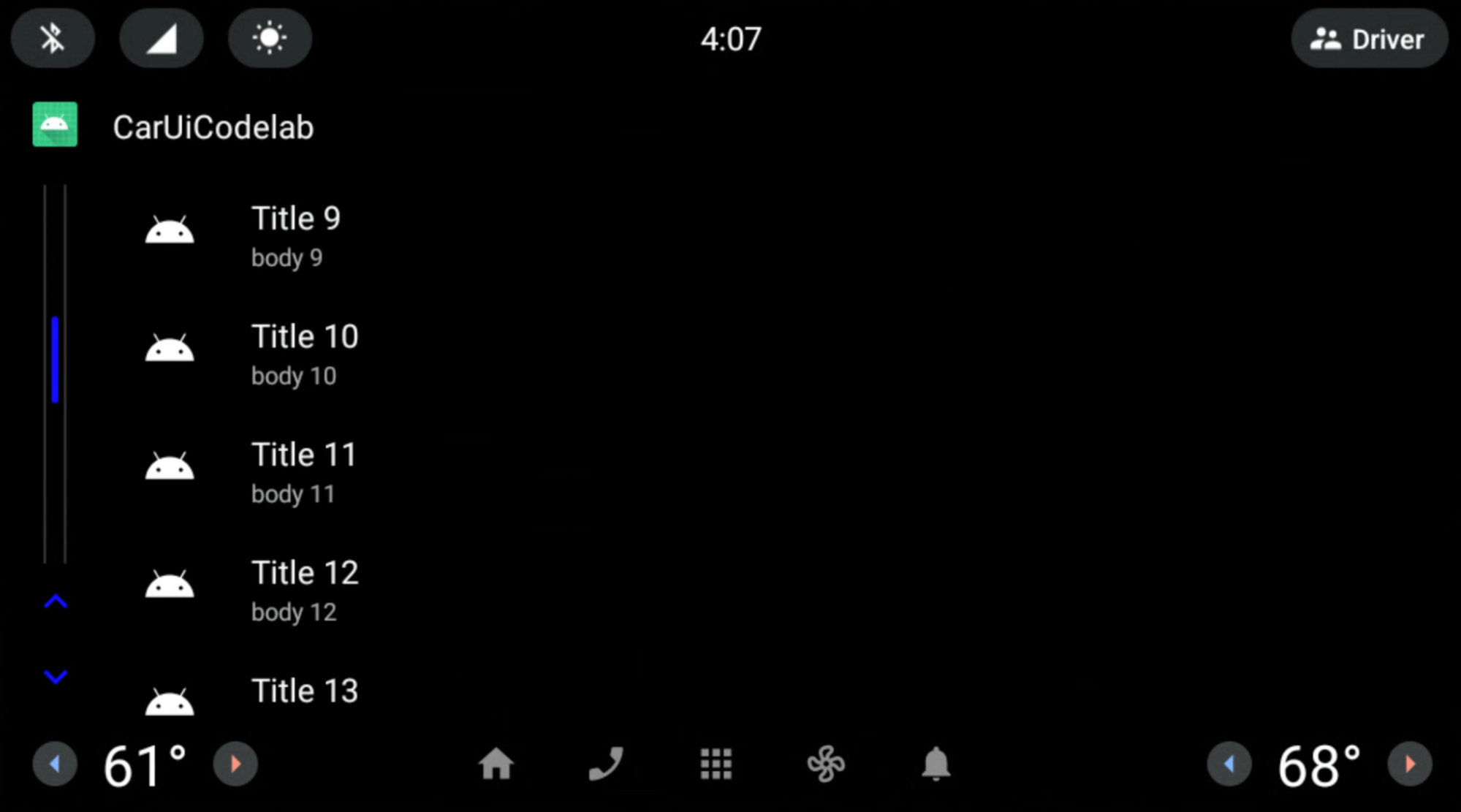

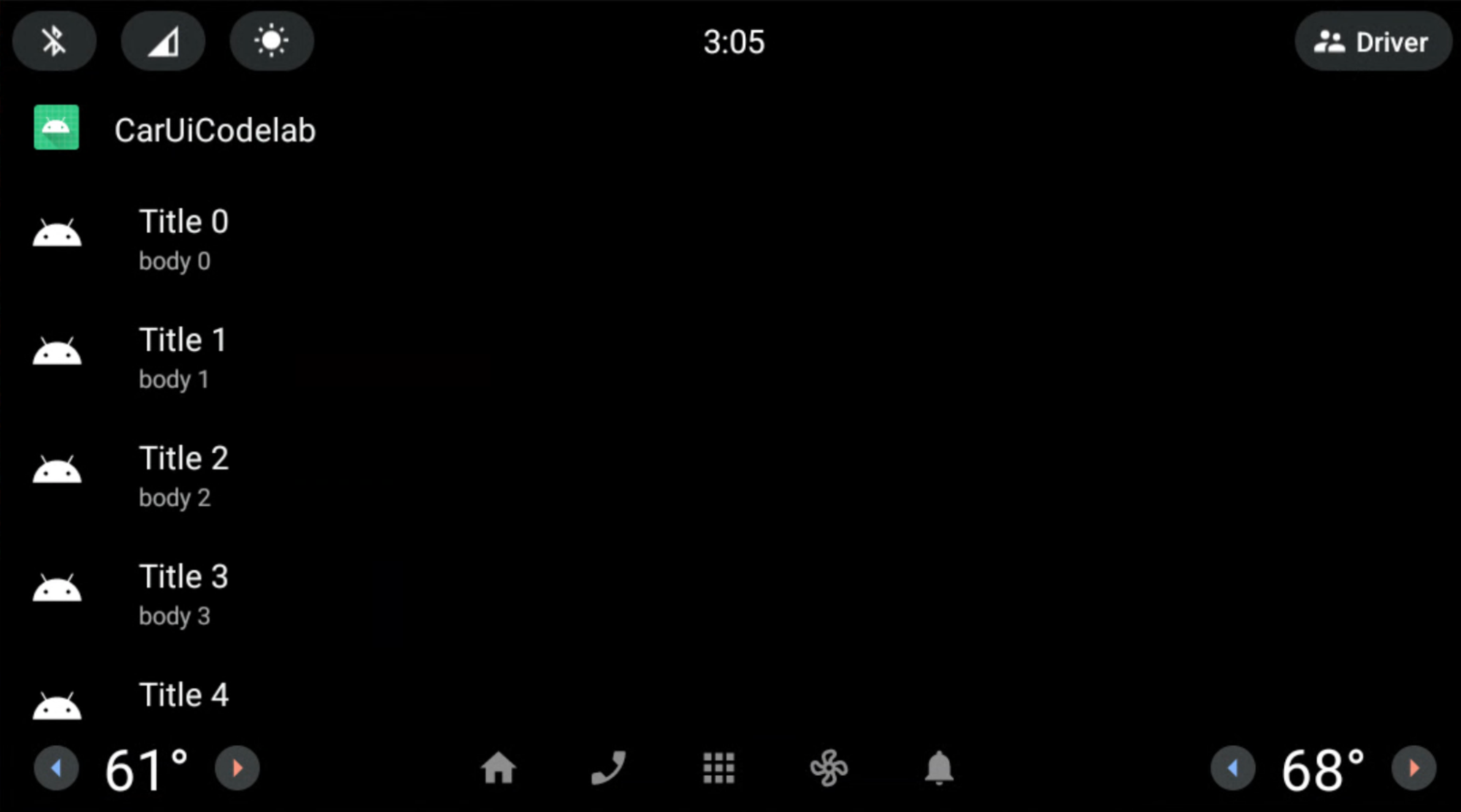

Adicionar a CarUiRecyclerView ao app

Duração:15 minutos

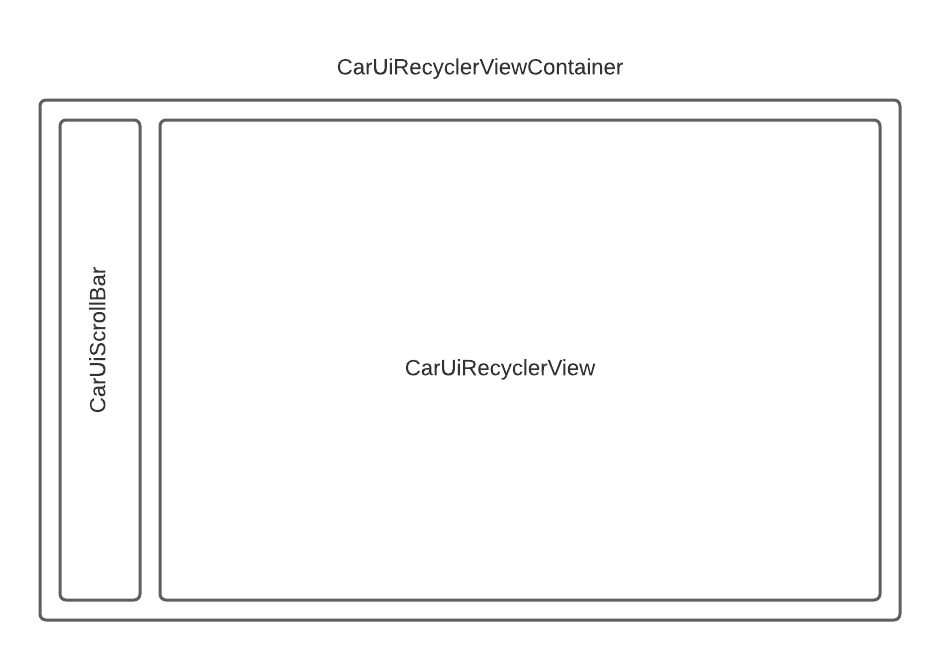

A interface CarUiRecyclerView fornece APIs para acessar um RecyclerView personalizado por recursos car-ui-lib. Por exemplo, CarUiRecyclerView verifica uma flag no momento da execução para determinar se a barra de rolagem precisa ser ativada ou não e seleciona o layout correspondente.

1. Para adicionar um CarUiRecyclerView, adicione-o aos arquivos activity_main.xml e MainActivity.java. Você pode criar um novo app do zero ou modificar o app atual. Se você modificar o app atual, remova os recursos não declarados de overlayable.xml.

   activity_main.xml

   <?xml version="1.0" encoding="utf-8"?>
   <com.android.car.ui.recyclerview.CarUiRecyclerView
       android:id="@+id/list"
       android:layout_width="match_parent"
       android:layout_height="match_parent"/>


   O seguinte erro pode aparecer, mas pode ser ignorado:

   Cannot resolve class com.android.car.ui.recyclerview.CarUiRecyclerView

   Desde que a classe esteja escrita corretamente e que você tenha adicionado car-ui-lib como uma dependência, é possível criar e compilar o APK. Para remover o erro, selecione File > Invalidate Caches e clique em Invalidate and Restart.

   Adicione o seguinte a MainActivity.java

   package com.example.caruicodelab;

   import android.app.Activity;
   import android.os.Bundle;
   import com.android.car.ui.core.CarUi;
   import com.android.car.ui.recyclerview.CarUiContentListItem;
   import com.android.car.ui.recyclerview.CarUiListItem;
   import com.android.car.ui.recyclerview.CarUiListItemAdapter;
   import com.android.car.ui.recyclerview.CarUiRecyclerView;
   import com.android.car.ui.toolbar.ToolbarController;
   import java.util.ArrayList;

   /** Activity with a simple car-ui layout. */
   public class MainActivity extends Activity {

       private final ArrayList<CarUiListItem> mData = new ArrayList<>();
       private CarUiListItemAdapter mAdapter;

       @Override
       protected void onCreate(Bundle savedInstanceState) {
           super.onCreate(savedInstanceState);
           setContentView(R.layout.activity_main);
           ToolbarController toolbar = CarUi.getToolbar(this);
           toolbar.setTitle(getTitle());
           toolbar.setLogo(R.mipmap.ic_launcher_round);

           CarUiRecyclerView recyclerView = findViewById(R.id.list);
           mAdapter = new CarUiListItemAdapter(generateSampleData());
           recyclerView.setAdapter(mAdapter);
       }

       private ArrayList<CarUiListItem> generateSampleData() {
           for (int i = 0; i < 20; i++) {
               CarUiContentListItem item = new CarUiContentListItem(CarUiContentListItem.Action.ICON);
               item.setTitle("Title " + i);
               item.setPrimaryIconType(CarUiContentListItem.IconType.CONTENT);
               item.setIcon(getDrawable(R.drawable.ic_launcher_foreground));
               item.setBody("body " + i);
               mData.add(item);
           }
           return mData;
   }


2. Crie e instale o app como antes.

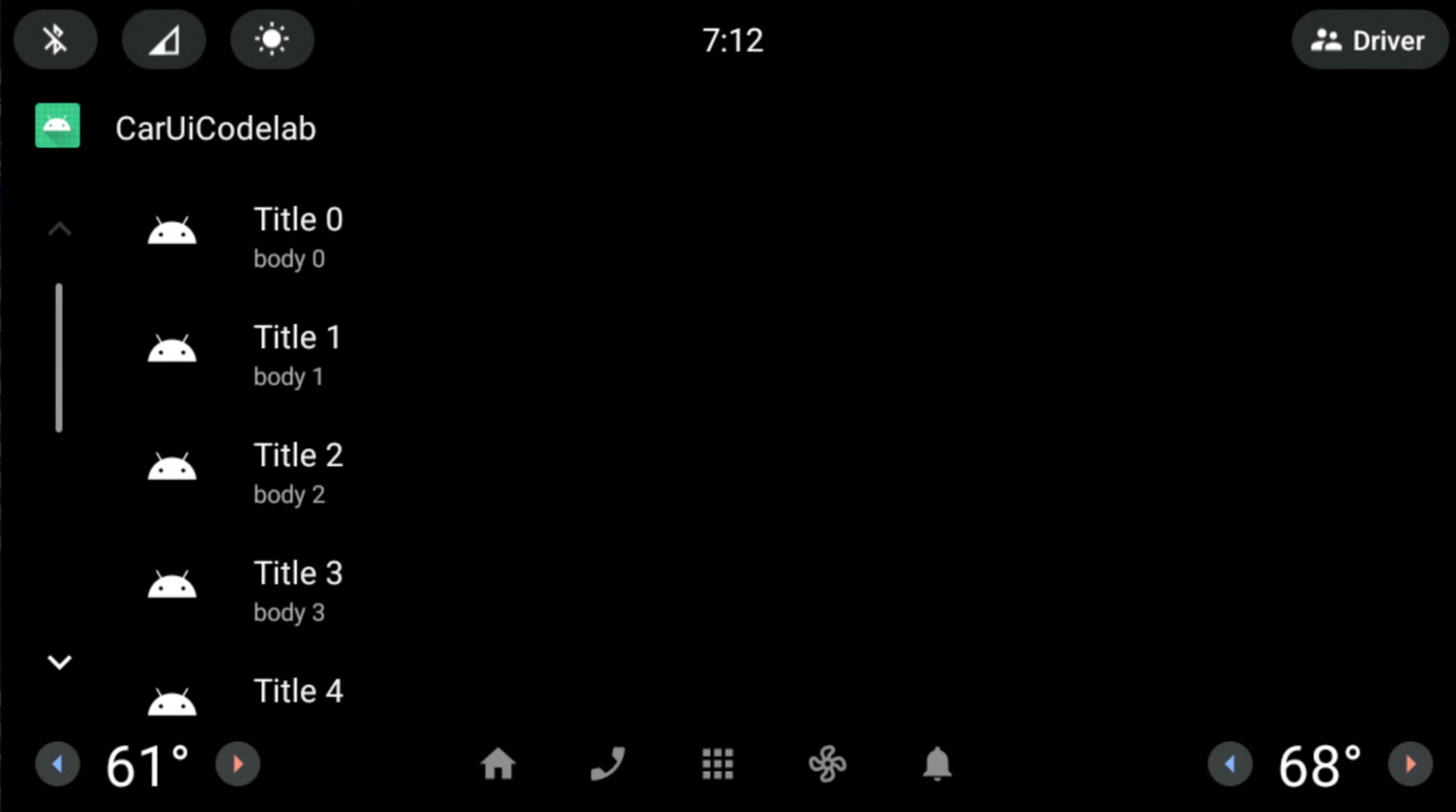

Agora você vai ver um CarUiRecyclerView:

Usar um RRO para remover a barra de rolagem

Duração:10 minutos

Este exercício mostra como usar um RRO para remover a barra de rolagem de CarUiRecyclerView.

1. No RRO, adicione e modifique os seguintes arquivos:

   AndroidManifest.xml

   <?xml version="1.0" encoding="utf-8"?>
   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
       package="com.example.caruirro">

       <application android:hasCode="false" />

       <uses-sdk
           android:minSdkVersion="29"
           android:targetSdkVersion="29"/>

       <overlay
           android:targetPackage="com.example.caruicodelab"
           android:targetName="car-ui-lib"
           android:isStatic="false"
           android:resourcesMap="@xml/sample_overlay"
           />
   </manifest>


   res/values/bools.xml

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <bool name="car_ui_scrollbar_enable">false</bool>
   </resources>


   O recurso car_ui_scrollbar_enable é um recurso booleano car-ui-lib, que controla se a barra de rolagem otimizada para carros com botões para cima e para baixo em CarUiRecyclerView está presente ou não. Quando definido como false, CarUiRecyclerView funciona como um RecyclerView do AndroidX.

   res/xml/sample_overlay.xml

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
       <item target="bool/car_ui_scrollbar_enable" value="@bool/car_ui_scrollbar_enable"/>
   </overlay>


Crie e instale o app como antes. A barra de rolagem foi removida de CarUiRecyclerView:

Usar um layout para sobrepor a barra de rolagem da CarUiRecyclerView

Duração:15 minutos

Neste exercício, você vai modificar o layout da barra de rolagem CarUiRecyclerView.

1. Adicione e modifique os seguintes arquivos no app RRO.

   res/layout/car_ui_recycler_view_scrollbar.xml

   <?xml version="1.0" encoding="utf-8"?>
   <RelativeLayout
       xmlns:android="http://schemas.android.com/apk/res/android"
       android:layout_width="112dp"
       android:layout_height="match_parent"
       android:id="@+id/car_ui_scroll_bar">
       <!-- View height is dynamically calculated during layout. -->
       <View
           android:id="@+id/car_ui_scrollbar_thumb"
           android:layout_width="6dp"
           android:layout_height="20dp"
           android:layout_alignParentTop="true"
           android:layout_centerHorizontal="true"
           android:background="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
       <View
           android:id="@+id/car_ui_scrollbar_track"
           android:layout_width="10dp"
           android:layout_height="match_parent"
           android:layout_marginTop="10dp"
           android:layout_centerHorizontal="true"
           android:layout_above="@+id/car_ui_scrollbar_page_up"/>
       <View
           android:layout_width="2dp"
           android:layout_height="match_parent"
           android:layout_marginTop="10dp"
           android:background="#323232"
           android:layout_toLeftOf="@+id/car_ui_scrollbar_thumb"
           android:layout_above="@+id/car_ui_scrollbar_page_up"
           android:layout_marginRight="5dp"/>
       <View
           android:layout_width="2dp"
           android:layout_height="match_parent"
           android:layout_marginTop="10dp"
           android:background="#323232"
           android:layout_toRightOf="@+id/car_ui_scrollbar_thumb"
           android:layout_above="@+id/car_ui_scrollbar_page_up"
           android:layout_marginLeft="5dp"/>
       <ImageView
           android:id="@+id/car_ui_scrollbar_page_up"
           android:layout_width="75dp"
           android:layout_height="75dp"
           android:focusable="false"
           android:hapticFeedbackEnabled="false"
           android:src="@drawable/car_ui_recyclerview_ic_up"
           android:scaleType="centerInside"
           android:background="?android:attr/selectableItemBackgroundBorderless"
           android:layout_centerHorizontal="true"
           android:layout_above="@+id/car_ui_scrollbar_page_down"/>
       <ImageView
           android:id="@+id/car_ui_scrollbar_page_down"
           android:layout_width="75dp"
           android:layout_height="75dp"
           android:focusable="false"
           android:hapticFeedbackEnabled="false"
           android:src="@drawable/car_ui_recyclerview_ic_down"
           android:scaleType="centerInside"
           android:background="?android:attr/selectableItemBackgroundBorderless"
           android:layout_centerHorizontal="true"
           android:layout_alignParentBottom="true"/>
   </RelativeLayout>


   Para sobrepor um arquivo de layout, é necessário adicionar todos os IDs e atributos de namespace ao overlay.xml do RRO. Confira os arquivos abaixo.

   res/xml/sample_overlay.xml

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
      <item target="drawable/car_ui_recyclerview_ic_down" value="@drawable/car_ui_recyclerview_ic_down"/>
      <item target="drawable/car_ui_recyclerview_ic_up" value="@drawable/car_ui_recyclerview_ic_up"/>
      <item target="drawable/car_ui_recyclerview_scrollbar_thumb" value="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
      <item target="id/car_ui_scroll_bar" value="@id/car_ui_scroll_bar"/>
      <item target="id/car_ui_scrollbar_thumb" value="@id/car_ui_scrollbar_thumb"/>
      <item target="id/car_ui_scrollbar_track" value="@id/car_ui_scrollbar_track"/>
      <item target="id/car_ui_scrollbar_page_up" value="@id/car_ui_scrollbar_page_up"/>
      <item target="id/car_ui_scrollbar_page_down" value="@id/car_ui_scrollbar_page_down"/>
      <item target="layout/car_ui_recyclerview_scrollbar" value="@layout/car_ui_recyclerview_scrollbar"/>
   </overlay>


   res/drawable/car_ui_recyclerview_ic_up.xml

   <?xml version="1.0" encoding="utf-8"?>
   <vector xmlns:android="http://schemas.android.com/apk/res/android"
       android:width="48dp"
       android:height="48dp"
       android:viewportWidth="48.0"
       android:viewportHeight="48.0">
       <path
           android:pathData="M14.83,30.83L24,21.66l9.17,9.17L36,28 24,16 12,28z"
           android:fillColor="#0000FF"/>
   </vector>


   res/drawable/car_ui_recyclerview_ic_down.xml

   <?xml version="1.0" encoding="utf-8"?>
   <vector xmlns:android="http://schemas.android.com/apk/res/android"
       android:width="48dp"
       android:height="48dp"
       android:viewportWidth="48.0"
       android:viewportHeight="48.0">
       <path
           android:pathData="M14.83,16.42L24,25.59l9.17,-9.17L36,19.25l-12,12 -12,-12z"
           android:fillColor="#0000FF"/>
   </vector>


   res/drawable/car_ui_recyclerview_scrollbar_thumb.xml

   <?xml version="1.0" encoding="utf-8"?>
   <shape
       xmlns:android="http://schemas.android.com/apk/res/android"
       android:shape="rectangle">
       <solid android:color="#0000FF" />
       <corners android:radius="100dp"/>
   </shape>


   É recomendável examinar como esses arquivos interagem.

   Para simplificar, as dimensões e cores são fixadas no código. No entanto, uma prática recomendada é declarar esses valores em dimens.xml e colors.xml ou até mesmo designados como arquivos de cores na pasta res/color/. Para saber mais, consulte Estilo de código Java do AOSP para colaboradores.

2. Crie e instale o app como antes. Você criou CarUiRecyclerView com uma barra de rolagem azul e trilhos cinza.

Parabéns! As duas setas aparecem na parte de baixo da barra de rolagem. Você aplicou com sucesso um RRO a um arquivo de recurso de layout car-ui-lib usando o sistema de build do Gradle no Android Studio.

Itens da lista de RRO

Duração:15 minutos

Até agora, você aplicou um RRO a componentes car-ui-lib usando componentes de framework (não o AndroidX). Para usar componentes do AndroidX em uma RRO, é necessário adicionar as dependências do componente ao app e à build.gradle. da RRO. Também é necessário adicionar o attrs do componente à overlayable.xml no app, bem como o sample_overlay.xml na RRO.

Nossa biblioteca (car-ui-lib) usa ConstraintLayout, bem como outros componentes do AndroidX. Portanto, o overlayable.xml dela pode ser parecido com este:

<?xml version='1.0' encoding='UTF-8'?>
<resources>
    <overlayable name="car-ui-lib">
        …
        <item type="attr" name="layout_constraintBottom_toBottomOf"/>
        <item type="attr" name="layout_constraintBottom_toTopOf"/>
        <item type="attr" name="layout_constraintCircle"/>
        <item type="attr" name="layout_constraintCircleAngle"/>
        <item type="attr" name="layout_constraintCircleRadius"/>
        <item type="attr" name="layout_constraintDimensionRatio"/>
        <item type="attr" name="layout_constraintEnd_toEndOf"/>
        <item type="attr" name="layout_constraintEnd_toStartOf"/>
        <item type="attr" name="layout_constraintGuide_begin"/>
        <item type="attr" name="layout_constraintGuide_end"/>
        <item type="attr" name="layout_constraintGuide_percent"/>
        <item type="attr" name="layout_constraintHeight_default"/>
        <item type="attr" name="layout_constraintHeight_max"/>
        <item type="attr" name="layout_constraintHeight_min"/>
        <item type="attr" name="layout_constraintHeight_percent"/>
        <item type="attr" name="layout_constraintHorizontal_bias"/>
        <item type="attr" name="layout_constraintHorizontal_chainStyle"/>
        <item type="attr" name="layout_constraintHorizontal_weight"/>
        <item type="attr" name="layout_constraintLeft_creator"/>
        <item type="attr" name="layout_constraintLeft_toLeftOf"/>
        <item type="attr" name="layout_constraintLeft_toRightOf"/>
        <item type="attr" name="layout_constraintRight_creator"/>
        <item type="attr" name="layout_constraintRight_toLeftOf"/>
        <item type="attr" name="layout_constraintRight_toRightOf"/>
        <item type="attr" name="layout_constraintStart_toEndOf"/>
        <item type="attr" name="layout_constraintStart_toStartOf"/>
        <item type="attr" name="layout_constraintTag"/>
        <item type="attr" name="layout_constraintTop_creator"/>
        <item type="attr" name="layout_constraintTop_toBottomOf"/>
        <item type="attr" name="layout_constraintTop_toTopOf"/>
        <item type="attr" name="layout_constraintVertical_bias"/>
        <item type="attr" name="layout_constraintVertical_chainStyle"/>
        …
    </overlayable>
</resources>

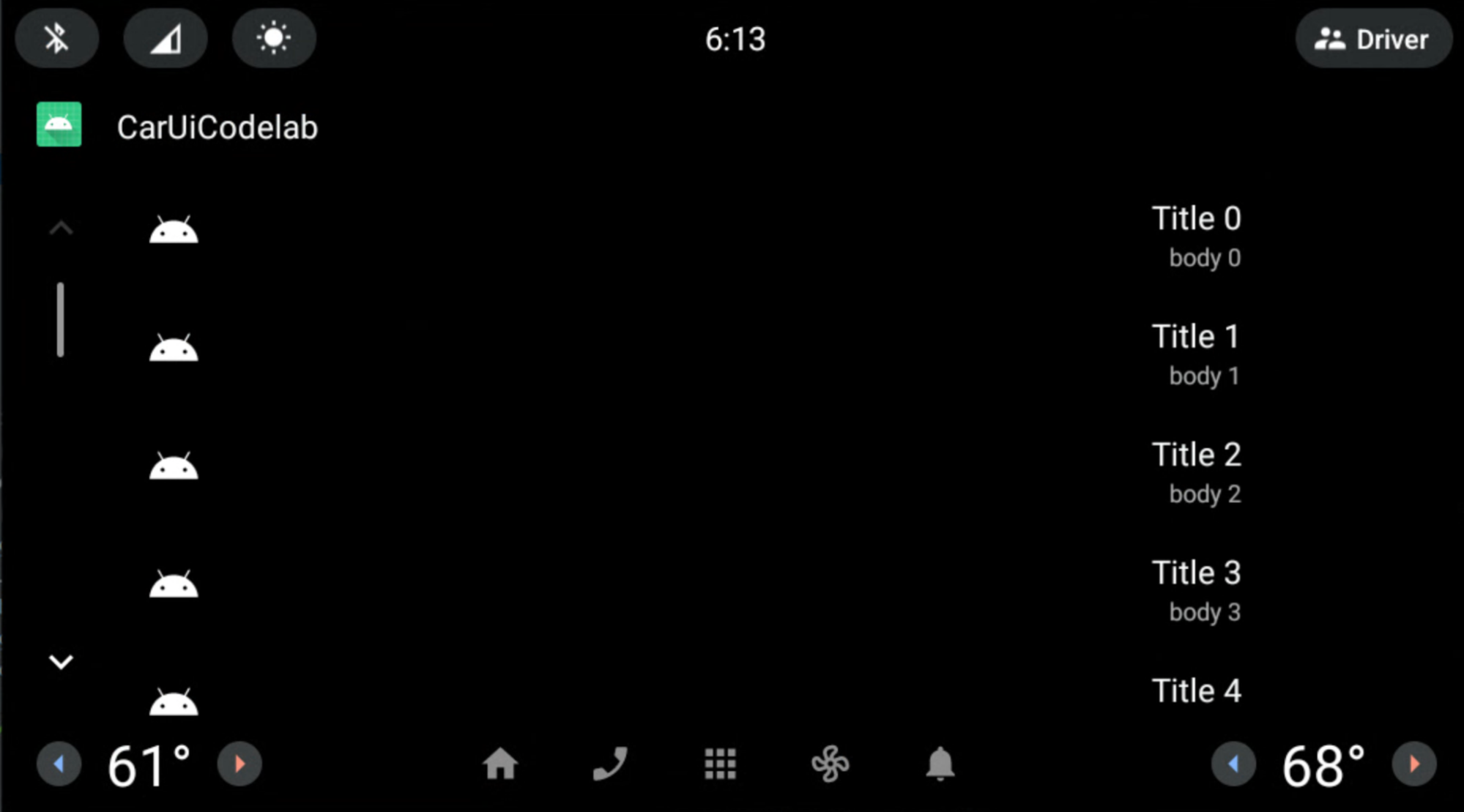

1. Mude o layout dos itens da lista no CarUiRecyclerView usando ConstraintLayout. Adicione ou modifique os seguintes arquivos no RRO:

   res/xml/sample_overlay.xml

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
      <item target="id/car_ui_list_item_touch_interceptor" value="@id/car_ui_list_item_touch_interceptor"/>
      <item target="id/car_ui_list_item_reduced_touch_interceptor" value="@id/car_ui_list_item_reduced_touch_interceptor"/>
      <item target="id/car_ui_list_item_start_guideline" value="@id/car_ui_list_item_start_guideline"/>
      <item target="id/car_ui_list_item_icon_container" value="@id/car_ui_list_item_icon_container"/>
      <item target="id/car_ui_list_item_icon" value="@id/car_ui_list_item_icon"/>
      <item target="id/car_ui_list_item_content_icon" value="@id/car_ui_list_item_content_icon"/>
      <item target="id/car_ui_list_item_avatar_icon" value="@id/car_ui_list_item_avatar_icon"/>
      <item target="id/car_ui_list_item_title" value="@id/car_ui_list_item_title"/>
      <item target="id/car_ui_list_item_body" value="@id/car_ui_list_item_body"/>
      <item target="id/car_ui_list_item_action_container_touch_interceptor" value="@id/car_ui_list_item_action_container_touch_interceptor"/>
      <item target="id/car_ui_list_item_action_container" value="@id/car_ui_list_item_action_container"/>
      <item target="id/car_ui_list_item_action_divider" value="@id/car_ui_list_item_action_divider"/>
      <item target="id/car_ui_list_item_switch_widget" value="@id/car_ui_list_item_switch_widget"/>
      <item target="id/car_ui_list_item_checkbox_widget" value="@id/car_ui_list_item_checkbox_widget"/>
      <item target="id/car_ui_list_item_radio_button_widget" value="@id/car_ui_list_item_radio_button_widget"/>
      <item target="id/car_ui_list_item_supplemental_icon" value="@id/car_ui_list_item_supplemental_icon"/>
      <item target="id/car_ui_list_item_end_guideline" value="@id/car_ui_list_item_end_guideline"/>
      <item target="attr/layout_constraintBottom_toBottomOf" value="@attr/layout_constraintBottom_toBottomOf"/>
      <item target="attr/layout_constraintBottom_toTopOf" value="@attr/layout_constraintBottom_toTopOf"/>
      <item target="attr/layout_constraintEnd_toEndOf" value="@attr/layout_constraintEnd_toEndOf"/>
      <item target="attr/layout_constraintEnd_toStartOf" value="@attr/layout_constraintEnd_toStartOf"/>
      <item target="attr/layout_constraintGuide_begin" value="@attr/layout_constraintGuide_begin"/>
      <item target="attr/layout_constraintGuide_end" value="@attr/layout_constraintGuide_end"/>
      <item target="attr/layout_constraintHorizontal_bias" value="@attr/layout_constraintHorizontal_bias"/>
      <item target="attr/layout_constraintLeft_toLeftOf" value="@attr/layout_constraintLeft_toLeftOf"/>
      <item target="attr/layout_constraintLeft_toRightOf" value="@attr/layout_constraintLeft_toRightOf"/>
      <item target="attr/layout_constraintRight_toLeftOf" value="@attr/layout_constraintRight_toLeftOf"/>
      <item target="attr/layout_constraintRight_toRightOf" value="@attr/layout_constraintRight_toRightOf"/>
      <item target="attr/layout_constraintStart_toEndOf" value="@attr/layout_constraintStart_toEndOf"/>
      <item target="attr/layout_constraintStart_toStartOf" value="@attr/layout_constraintStart_toStartOf"/>
      <item target="attr/layout_constraintTop_toBottomOf" value="@attr/layout_constraintTop_toBottomOf"/>
      <item target="attr/layout_constraintTop_toTopOf" value="@attr/layout_constraintTop_toTopOf"/>
      <item target="attr/layout_goneMarginBottom" value="@attr/layout_goneMarginBottom"/>
      <item target="attr/layout_goneMarginEnd" value="@attr/layout_goneMarginEnd"/>
      <item target="attr/layout_goneMarginLeft" value="@attr/layout_goneMarginLeft"/>
      <item target="attr/layout_goneMarginRight" value="@attr/layout_goneMarginRight"/>
      <item target="attr/layout_goneMarginStart" value="@attr/layout_goneMarginStart"/>
      <item target="attr/layout_goneMarginTop" value="@attr/layout_goneMarginTop"/>
      <item target="attr/layout_constraintVertical_chainStyle" value="@attr/layout_constraintVertical_chainStyle"/>
      <item target="layout/car_ui_list_item" value="@layout/car_ui_list_item"/>
   </overlay>


   res/layout/car_ui_list_item.xml

   <?xml version="1.0" encoding="utf-8"?>
   <androidx.constraintlayout.widget.ConstraintLayout
       xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:tag="carUiListItem"
       android:minHeight="@dimen/car_ui_list_item_height">

       <!-- The following touch interceptor views are sized to encompass the specific sub-sections of
       the list item view to easily control the bounds of a background ripple effects. -->
       <com.android.car.ui.SecureView
           android:id="@+id/car_ui_list_item_touch_interceptor"
           android:layout_width="0dp"
           android:layout_height="0dp"
           android:background="@drawable/car_ui_list_item_background"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="parent"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />

       <!-- This touch interceptor does not include the action container -->
       <com.android.car.ui.SecureView
           android:id="@+id/car_ui_list_item_reduced_touch_interceptor"
           android:layout_width="0dp"
           android:layout_height="0dp"
           android:background="@drawable/car_ui_list_item_background"
           android:visibility="gone"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toStartOf="@id/car_ui_list_item_action_container"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />

       <androidx.constraintlayout.widget.Guideline
           android:id="@+id/car_ui_list_item_start_guideline"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:orientation="vertical"
           app:layout_constraintGuide_begin="@dimen/car_ui_list_item_start_inset" />

       <FrameLayout
           android:id="@+id/car_ui_list_item_icon_container"
           android:layout_width="@dimen/car_ui_list_item_icon_container_width"
           android:layout_height="0dp"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintStart_toStartOf="@+id/car_ui_list_item_start_guideline"
           app:layout_constraintTop_toTopOf="parent">

           <ImageView
               android:id="@+id/car_ui_list_item_icon"
               android:layout_width="@dimen/car_ui_list_item_icon_size"
               android:layout_height="@dimen/car_ui_list_item_icon_size"
               android:layout_gravity="center"
               android:visibility="gone"
               android:scaleType="fitCenter" />

           <ImageView
               android:id="@+id/car_ui_list_item_content_icon"
               android:layout_width="@dimen/car_ui_list_item_content_icon_width"
               android:layout_height="@dimen/car_ui_list_item_content_icon_height"
               android:layout_gravity="center"
               android:visibility="gone"
               android:scaleType="fitCenter" />

           <ImageView
               android:id="@+id/car_ui_list_item_avatar_icon"
               android:background="@drawable/car_ui_list_item_avatar_icon_outline"
               android:layout_width="@dimen/car_ui_list_item_avatar_icon_width"
               android:layout_height="@dimen/car_ui_list_item_avatar_icon_height"
               android:layout_gravity="center"
               android:visibility="gone"
               android:scaleType="fitCenter" />
       </FrameLayout>

       <CarUiTextView
           android:id="@+id/car_ui_list_item_title"
           android:layout_width="0dp"
           android:layout_height="wrap_content"
           android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
           android:singleLine="@bool/car_ui_list_item_single_line_title"
           android:textAppearance="@style/TextAppearance.CarUi.ListItem"
           android:layout_gravity="right"
           android:gravity="right"
           android:textAlignment="viewEnd"
           app:layout_constraintBottom_toTopOf="@+id/car_ui_list_item_body"
           app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
           app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
           app:layout_constraintTop_toTopOf="parent"
           app:layout_constraintVertical_chainStyle="packed"
           app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />
       <CarUiTextView
           android:id="@+id/car_ui_list_item_body"
           android:layout_width="0dp"
           android:layout_height="wrap_content"
           android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
           android:textAppearance="@style/TextAppearance.CarUi.ListItem.Body"
           android:layout_gravity="right"
           android:gravity="right"
           android:textAlignment="viewEnd"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
           app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
           app:layout_constraintTop_toBottomOf="@+id/car_ui_list_item_title"
           app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />

       <!-- This touch interceptor is sized and positioned to encompass the action container   -->
       <com.android.car.ui.SecureView
           android:id="@+id/car_ui_list_item_action_container_touch_interceptor"
           android:layout_width="0dp"
           android:layout_height="0dp"
           android:background="@drawable/car_ui_list_item_background"
           android:visibility="gone"
           app:layout_constraintBottom_toBottomOf="@id/car_ui_list_item_action_container"
           app:layout_constraintEnd_toEndOf="@id/car_ui_list_item_action_container"
           app:layout_constraintStart_toStartOf="@id/car_ui_list_item_action_container"
           app:layout_constraintTop_toTopOf="@id/car_ui_list_item_action_container" />

       <FrameLayout
           android:id="@+id/car_ui_list_item_action_container"
           android:layout_width="wrap_content"
           android:minWidth="@dimen/car_ui_list_item_icon_container_width"
           android:layout_height="0dp"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="@+id/car_ui_list_item_end_guideline"
           app:layout_constraintTop_toTopOf="parent">

           <View
               android:id="@+id/car_ui_list_item_action_divider"
               android:layout_width="@dimen/car_ui_list_item_action_divider_width"
               android:layout_height="@dimen/car_ui_list_item_action_divider_height"
               android:layout_gravity="start|center_vertical"
               android:background="@drawable/car_ui_list_item_divider" />

           <Switch
               android:id="@+id/car_ui_list_item_switch_widget"
               android:layout_width="wrap_content"
               android:layout_height="wrap_content"
               android:layout_gravity="center"
               android:clickable="false"
               android:focusable="false" />

           <CheckBox
               android:id="@+id/car_ui_list_item_checkbox_widget"
               android:layout_width="wrap_content"
               android:layout_height="wrap_content"
               android:layout_gravity="center"
               android:clickable="false"
               android:focusable="false" />

           <RadioButton
               android:id="@+id/car_ui_list_item_radio_button_widget"
               android:layout_width="wrap_content"
               android:layout_height="wrap_content"
               android:layout_gravity="center"
               android:clickable="false"
               android:focusable="false" />

           <ImageView
               android:id="@+id/car_ui_list_item_supplemental_icon"
               android:layout_width="@dimen/car_ui_list_item_supplemental_icon_size"
               android:layout_height="@dimen/car_ui_list_item_supplemental_icon_size"
               android:layout_gravity="center"
               android:scaleType="fitCenter" />
       </FrameLayout>

       <androidx.constraintlayout.widget.Guideline
           android:id="@+id/car_ui_list_item_end_guideline"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:orientation="vertical"
           app:layout_constraintGuide_end="@dimen/car_ui_list_item_end_inset" />

   </androidx.constraintlayout.widget.ConstraintLayout>


2. car_ui_list_item.xml faz referência a vários componentes/ recursos que não estão incluídos como dependências do app. Esses são recursos car-ui-lib. Para corrigir isso, adicione car-ui-lib como uma dependência ao app RRO em app/build.gradle:

   dependencies {
       implementation 'com.android.car.ui:car-ui-lib:2.0.0'
       implementation 'androidx.appcompat:appcompat:1.4.1'
       implementation 'com.google.android.material:material:1.4.0'
   }


O título e o corpo agora estão alinhados à direita em vez de à esquerda.

Só aplicamos uma RRO a car-ui-lib usando componentes do AndroidX (ConstraintLayout) quando os atributos estavam presentes no arquivo car-ui-lib chamado overlayable.xml, bem como a RRO sample_overlay.xml. É possível fazer algo semelhante no seu app. Basta adicionar todos os attrs correspondentes ao overlayable.xml do app, semelhante ao car-ui-lib.

No entanto, não é possível usar a RRO em um app que usa componentes do AndroidX quando o app tem car-ui-lib como dependência no build.gradle (quando o app usa componentes car-ui-lib). Como os mapeamentos de atributos já foram definidos no overlayable.xml da biblioteca car-ui-lib, adicioná-los ao overlayable.xml do app com car-ui-lib como uma dependência causaria um erro mergeDebugResources como o abaixo. Isso ocorre porque esses atributos estão presentes em vários arquivos overlayable.xml:

org.gradle.api.tasks.TaskExecutionException: Execution failed for task ':app:mergeDebugResources'
