Codelab: יצירת RROs עם רכיבי car-ui-lib באמצעות מערכת ה-build של Gradle
קל לארגן דפים בעזרת אוספים אפשר לשמור ולסווג תוכן על סמך ההעדפות שלך.

אפשר להשתמש בספרייה car-ui-lib כדי להפעיל מערכות מידע ובידור (IVI) עקביות בתוך הרכב. בקודלאב הזה תלמדו על car-ui-lib ועל האופן שבו אפשר להשתמש בשכבות-על של משאבים בסביבת זמן הריצה (RRO) כדי להתאים אישית רכיבים בספרייה.

מה תלמדו

איך:

מוסיפים רכיבי car-ui-lib לאפליקציה ל-Android.
שימוש ב-Gradle ליצירת אפליקציות Android ו-RRO.
שימוש ב-RRO עם car-ui-lib.

בקודלאב הזה לא מוסבר בפירוט איך פועלים קובצי RRO. למידע נוסף, ראו שינוי הערך של משאבי האפליקציה בזמן הריצה ופתרון בעיות של שכבות-על של משאבים בזמן הריצה.

לפני שמתחילים

דרישות מוקדמות

לפני שמתחילים, חשוב לוודא שיש לכם:

מחשב עם שורת פקודה (מכונה עם Linux,‏ Mac או Windows עם Windows Subsystem for Linux).
Android Studio.
מכשיר Android או אמולטור שמחוברים למחשב. אפשר לעיין במאמרים הורדת קוד המקור של Android ופיתוח Android.
ידע בסיסי בנושא RRO.

יצירת אפליקציה חדשה ל-Android

משך: 15 דקות

בקטע הזה יוצרים פרויקט חדש ב-Android Studio.

יוצרים אפליקציה עם EmptyActivity ב-Android Studio.

איור 1.יצירת פעילות ריקה
נותנים לאפליקציה את השם CarUiCodelab ובוחרים את שפת Java. אפשר גם לבחור מיקום לקובץ. מאשרים את ערכי ברירת המחדל של ההגדרות הנותרות.

איור 2. נותנים שם לאפליקציה

מחליפים את activity_main.xml בקוד הבא:

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/sample_text"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

בקוד הזה מוצגת המחרוזת sample_text, שלא מוגדרת.

מוסיפים את מחרוזת המשאב sample_text ומגדירים אותה כ-'Hello World!' בקובץ strings.xml. כדי לפתוח את הקובץ הזה, בוחרים באפשרות app > src > main > res > values > strings.xml.
```
<?xml version="1.0" encoding="utf-8"?>
<resources>
    <string name="app_name">CarUiCodelab</string>
    <string name="sample_text">Hello World!</string>
</resources>
```
כדי ליצור את האפליקציה, לוחצים על הלחצן הירוק Play בפינה השמאלית העליונה. הפעולה הזו מתקינה את קובץ ה-APK באופן אוטומטי במהדמ או במכשיר Android דרך Gradle.

האפליקציה החדשה אמורה להיפתח באופן אוטומטי במהדורת האפליקציה לנייד או במכשיר Android. אם לא, פותחים את האפליקציה CarUiCodelab ממרכז האפליקציות, שכבר מותקן. הוא נראה כך:

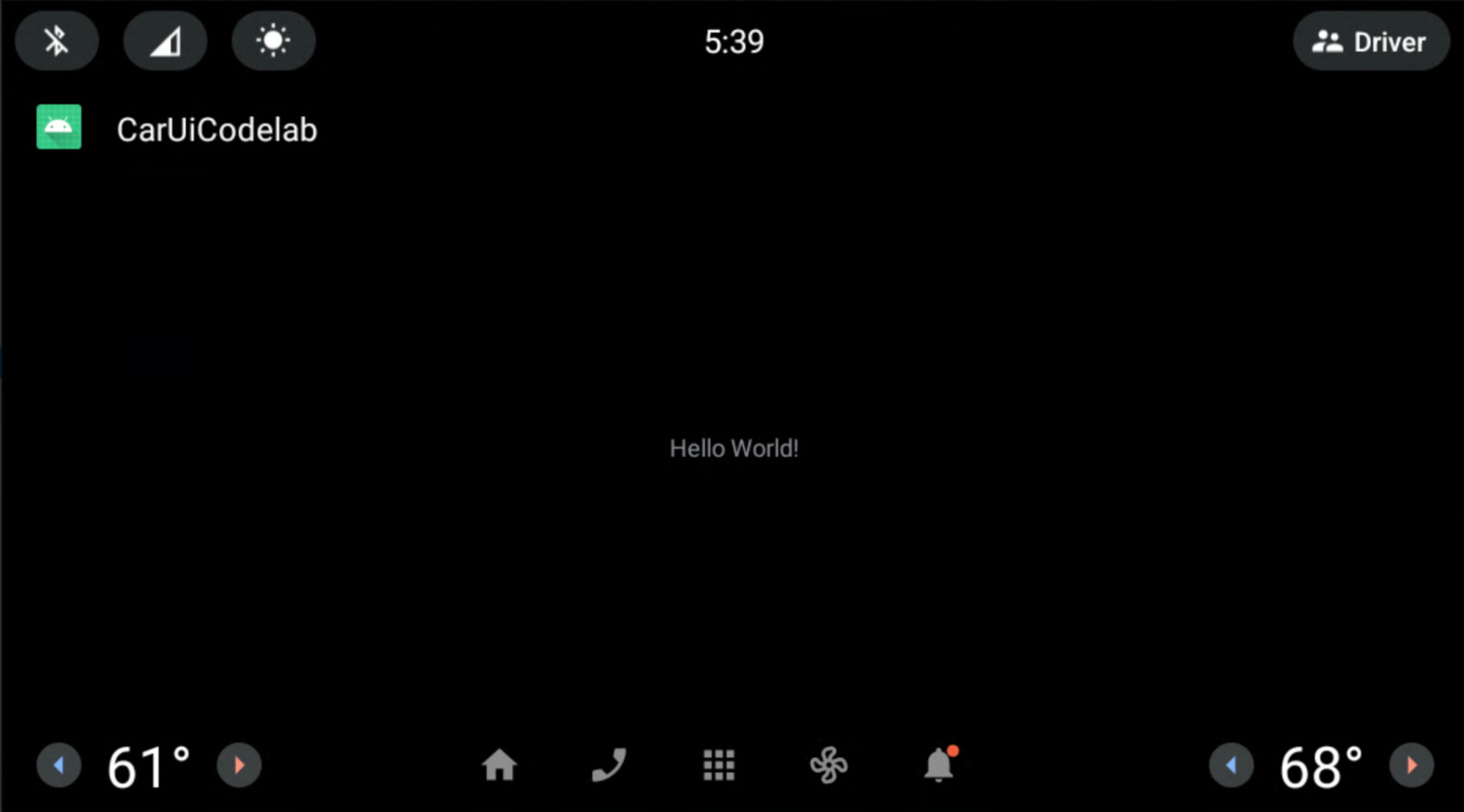

פתיחת האפליקציה החדשה CarUiCodelab — **איור 3.** פתיחת האפליקציה החדשה של CarUiCodelab

הוספת car-ui-lib לאפליקציה ל-Android

משך: 15 דקות

מוסיפים את car-ui-lib לאפליקציה:

כדי להוסיף את התלות ב-car-ui-lib לקובץ build.gradle של הפרויקט, בוחרים באפשרות app > build.gradle. יחסי התלות אמורים להיראות כך:

dependencies {
    implementation 'com.android.car.ui:car-ui-lib:2.0.0'
    implementation 'androidx.appcompat:appcompat:1.4.1'
    implementation 'com.google.android.material:material:1.4.0'
    implementation 'androidx.constraintlayout:constraintlayout:2.1.4'
}

שימוש ברכיבים של car-ui-lib באפליקציה ל-Android

עכשיו, אחרי שהוספתם את car-ui-lib, תוכלו להוסיף סרגל כלים לאפליקציה.

בקובץ MainActivity.java, מחליפים את השיטה onCreate:

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    // Get the toolbar controller instance.
    ToolbarController toolbar = CarUi.getToolbar(this);
    // Set the title on toolbar.
    toolbar.setTitle(getTitle());
    // Set the logo to be shown with the title.
    toolbar.setLogo(R.mipmap.ic_launcher_round);
}

חשוב לייבא את ToolbarController:

import com.android.car.ui.core.CarUi;
import com.android.car.ui.toolbar.ToolbarController;

כדי להשתמש בעיצוב Theme.CarUi.WithToolbar, בוחרים באפשרות app > src > main > AndroidManifest.xml ומעדכנים את AndroidManifest.xml כך שיופיע באופן הבא:

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    package="com.example.caruicodelab">

    <application
        android:allowBackup="true"
        android:dataExtractionRules="@xml/data_extraction_rules"
        android:fullBackupContent="@xml/backup_rules"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/Theme.CarUi.WithToolbar"
        tools:targetApi="31">
        <activity
            android:name=".MainActivity"
            android:exported="true">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>

</manifest>

כדי ליצור את האפליקציה, לוחצים על הלחצן הירוק Play כמו קודם.

הוספת RROs לאפליקציה

משך: 30 דקות

אם אתם מכירים את קובצי ה-RRO, תוכלו לעבור לקטע הבא, הוספת רכיב לבקרת הרשאות לאפליקציה. אחרת, תוכלו לקרוא את המאמר שינוי הערך של המשאבים של אפליקציה בזמן הריצה כדי ללמוד את העקרונות הבסיסיים של קובצי RRO.

הוספת פקטור בקרה על הרשאות לאפליקציה

כדי לקבוע אילו משאבים חבילה של RRO תוסיף לשכבה, מוסיפים קובץ בשם overlayable.xml לתיקייה /res של האפליקציה. הקובץ הזה משמש כאמצעי לבקרת ההרשאות בין האפליקציה (היעד) לבין חבילת ה-RRO (שכבת-העל).

מוסיפים את res/values/overlayable.xml לאפליקציה ומעתיקים את התוכן הבא לקובץ:
```
<?xml version="1.0" encoding="utf-8"?>
<resources>
    <overlayable name="CarUiCodelab">
        <policy type="public">
            <item type="string" name="sample_text"/>
        </policy>
    </overlayable>
</resources>
```
מאחר שאפשר להציג את המחרוזת sample_text בשכבת-על באמצעות RRO, צריך לכלול את שם המשאב בקובץ overlayable.xml של האפליקציה.

קובץ overlayable.xml חייב להיות ב-res/values/. אם לא, ה-OverlayManagerService לא יוכל לאתר אותו.

מידע נוסף על משאבים שאפשר להציג שכבה-על שלהם ועל האופן שבו אפשר להגדיר אותם זמין במאמר הגבלת משאבים שאפשר להציג שכבה-על שלהם.

יצירת חבילת RRO

בקטע הזה יוצרים חבילת RRO כדי לשנות את המחרוזת שמוצגת למעלה מ-'Hello World!‎' ל-'Hello World RRO'.

כדי ליצור פרויקט חדש, בוחרים באפשרות קובץ > חדש > פרויקט חדש. חשוב לבחור באפשרות No Activity במקום באפשרות Empty Activity, כי חבילות RRO מכילות רק משאבים.

ההגדרות שלכם ייראו דומות לאלה שמפורטות בהמשך. המיקום שבו הם נשמרים עשוי להיות שונה:

אחרי שיוצרים את הפרויקט החדש CarUiRRO, צריך לשנות את AndroidManifest.xml כדי להצהיר על הפרויקט כ-RRO.

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.caruirro">

    <application android:hasCode="false" />

    <uses-sdk
        android:minSdkVersion="29"
        android:targetSdkVersion="29"/>

    <overlay
        android:targetPackage="com.example.caruicodelab"
        android:targetName="CarUiCodelab"
        android:isStatic="false"
        android:resourcesMap="@xml/sample_overlay"
        />
</manifest>

הפעולה הזו תיצור שגיאה ב-@xml/sample_overlay. הקובץ resourcesMap ממפה את שמות המשאבים מחבילת היעד לחבילת ה-RRO. חובה להגדיר את הדגל hasCode לערך false בחבילות RRO. בנוסף, אסור שחבילות RRO יכילו קובצי DEX.

מעתיקים את קטע הקוד הבא אל …/res/xml/sample_overlay.xml:

<?xml version="1.0" encoding="utf-8"?>
<overlay>
    <item target="string/sample_text" value="@string/sample_text"/>
</overlay>

מוסיפים את sample_text ל-…/res/values/strings.xml:
```
<?xml version="1.0" encoding="utf-8"?>
<resources>
    <string name="app_name">CarUiRRO</string>
    <string name="sample_text">Hello World RRO</string>
</resources>
```

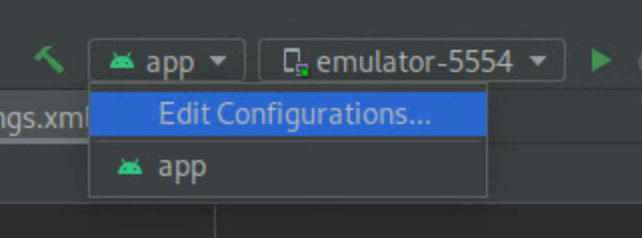

הערה: (אופציונלי) אם תיצרו את קובץ ה-RRO, Android Studio תנסה להפעיל פעילות ברירת מחדל. מכיוון שזו חבילת RRO, אין פעילות, וכתוצאה מכך מתקבלת שגיאה. כדי לפתור את השגיאה, לוחצים על התפריט הנפתח app ועורכים את אפשרות ההפעלה של ההגדרה ל-Nothing.
כדי ליצור את היעד של ה-RRO, לוחצים על הלחצן הירוק Play כדי ליצור build של Gradle של ה-RRO במהדורה של Android או במהדורה של Android ב-emulator.
כדי לוודא שה-RRO מותקן כמו שצריך, מריצים את הפקודה:
```
shell:~$ adb shell cmd overlay list --user current | grep -i com.example
com.example.caruicodelab
[ ] com.example.caruirro
```
הפקודה הזו מציגה מידע שימושי על מצב החבילות של RRO במערכת.
- הערך [ ] מציין שה-RRO מותקן ומוכן להפעלה.
- --- מציין שה-RRO מותקן אבל מכיל שגיאות.
- [X] מציין שה-RRO מותקן ומופעל.
אם קובץ ה-RRO מכיל שגיאות, כדאי לעיין במאמר פתרון בעיות בשכבות-על של משאבים בסביבת זמן ריצה לפני שממשיכים.

כדי להפעיל את ה-RRO ולוודא שהוא מופעל:

shell:~$ adb shell cmd overlay enable --user current com.example.caruirro
shell:~$ adb shell cmd overlay list --user current | grep -i com.example
com.example.caruicodelab
[x] com.example.caruirro

באפליקציה תוצג המחרוזת 'Hello World RRO'.

מזל טוב! יצרתם את ה-RRO הראשון.

כשמשתמשים ב-RRO, מומלץ להשתמש בדגלים --no-resource-deduping ו---no-resource-removal של Android Asset Packaging Tool‏ (AAPT2) שמפורטים בקטע אפשרויות קישור. אין צורך להוסיף את הדגלים ב-codelab הזה, אבל מומלץ להשתמש בהם ב-RRO כדי למנוע הסרה של משאבים (והרבה כאבי ראש בניפוי באגים). אפשר להוסיף אותם לקובץ build.gradle של ה-RRO באופן הבא:

android {
    …
    aaptOptions {
        additionalParameters "--no-resource-deduping", "--no-resource-removal"
    }
}

מידע נוסף על הדגלים האלה זמין במאמרים יצירת החבילה וAAPT2.

שינוי רכיבי `car-ui-lib` באמצעות RROs באפליקציה ל-Android

בדף הזה נסביר איך משתמשים בשכבת-על של משאבים בסביבת זמן ריצה (RRO) כדי לשנות רכיבים מספריית car-ui-lib באפליקציית Android.

הגדרת צבע הרקע של סרגל הכלים

משך: 15 דקות

כדי לשנות את צבע הרקע של סרגל הכלים:

מוסיפים את הערך הבא לאפליקציית ה-RRO ומגדירים את המשאב לירוק בהיר (#0F0):
```
<?xml version="1.0" encoding="utf-8"?>
<resources>
    <drawable name="car_ui_toolbar_background">#0F0</drawable>
</resources>
```
הספרייה car-ui-lib מכילה משאב בשם car_ui_toolbar_background. כשהמשאב הזה נכלל בתצורה של RRO, סרגל הכלים לא משתנה כי היעד הוא הערך הלא נכון.
בקובץ AndroidManifest.xml של ה-RRO, מעדכנים את targetName כך שיצביע על car-ui-lib:
```
…
android:targetName="car-ui-lib"
…
```
חובה ליצור חבילת RRO חדשה לכל חבילת יעד שרוצים להעביר ל-RRO. לדוגמה, כשיוצרים שכבות-על לשני יעדים שונים, צריך ליצור שני קובצי APK של שכבות-על.
יוצרים, מאמתים, מתקינים ומפעילים את ה-RRO באותו אופן כמו קודם.

האפליקציה שלכם תיראה כך:

צבע הרקע של סרגל הכלים החדש — **איור 5**: צבע הרקע החדש של סרגל הכלים

פריסות וסגנונות של RRO

משך: 15 דקות

בתרגול הזה תייצרו אפליקציה חדשה שדומה לאפליקציה שיצרתם מקודם. האפליקציה הזו מאפשרת להציג את הפריסה בשכבה עליונה. פועלים לפי אותם שלבים כמו קודם, או משנים את האפליקציה הקיימת.

חשוב להוסיף את השורות הבאות לקובץ overlayable.xml:

<?xml version="1.0" encoding="utf-8"?>
<resources>
  <overlayable name="CarUiCodelab">
    <policy type="public">
      <item type="string" name="sample_text"/>
      <item type="layout" name="activity_main"/>
      <item type="id" name="textView"/>
    </policy>
  </overlayable>
</resources>

מוודאים ש-activity_main.xml מופיע באופן הבא:

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/sample_text"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

באפליקציית ה-RRO, יוצרים קובץ res/layout/activity_main.xml ומוסיפים את הפרטים הבאים:

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
  <TextView
      android:id="@+id/textView"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="@string/sample_text"
      android:textAppearance="@style/TextAppearance.CarUi"
      android:layout_gravity="center_vertical|center_horizontal"/>
</FrameLayout>

מעדכנים את res/values/styles.xml כדי להוסיף את הסגנון שלנו ל-RRO:

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <style name="TextAppearance.CarUi" parent="android:TextAppearance.DeviceDefault">
        <item name="android:textColor">#0f0</item>
        <item name="android:textSize">100sp</item>
    </style>
</resources>

משנים את targetName ב-AndroidManifest.xml כך שיצביע על שם האפליקציה החדשה:
```
…
android:targetName="CarUiCodelab"
…
```

מוסיפים את המשאבים לקובץ sample_overlay.xml ב-RRO:

<?xml version="1.0" encoding="utf-8"?>
<overlay>
    <item target="string/sample_text" value="@string/sample_text"/>
    <item target="id/textView" value="@id/textView"/>
    <item target="layout/activity_main" value="@layout/activity_main"/>
</overlay>

יוצרים ומתקינים את האפליקציה ואת ה-RRO באותו אופן כמו קודם (הלחצן Play הירוק). חשוב להפעיל את ה-RRO.

האפליקציה וה-RRO מוצגים באופן הבא. הטקסט של Hello World RRO הוא ירוק וממורכז כפי שצוין ב-RRO של הפריסה.

הוספת CarUiRecyclerView לאפליקציה

משך: 15 דקות

הממשק CarUiRecyclerView מספק ממשקי API לגישה ל-RecyclerView שמותאם אישית באמצעות משאבי car-ui-lib. לדוגמה, CarUiRecyclerView בודק דגל בזמן הריצה כדי לקבוע אם צריך להפעיל את פס ההזזה או לא ובוחר את הפריסה המתאימה.

כדי להוסיף CarUiRecyclerView, מוסיפים אותו לקובצי activity_main.xml ו-MainActivity.java. אפשר ליצור אפליקציה חדשה מאפס או לשנות את האפליקציה הקיימת. אם משנים את האפליקציה הקיימת, חשוב להסיר מ-overlayable.xml משאבים שלא הוגדרו.

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<com.android.car.ui.recyclerview.CarUiRecyclerView
    android:id="@+id/list"
    android:layout_width="match_parent"
    android:layout_height="match_parent"/>

יכול להיות שתופיע השגיאה הבאה, שאפשר להתעלם ממנה:

Cannot resolve class com.android.car.ui.recyclerview.CarUiRecyclerView

כל עוד איות הכיתה נכון והוספתם את car-ui-lib כיחסי תלות, תוכלו ליצור ולקמפל את קובץ ה-apk. כדי להסיר את השגיאה, בוחרים באפשרות File (קובץ) > Invalidate Caches (ביטול תוקף של מטמון) ואז לוחצים על Invalidate and Restart (ביטול תוקף והפעלה מחדש).

מוסיפים את הטקסט הבא אל MainActivity.java

package com.example.caruicodelab;

import android.app.Activity;
import android.os.Bundle;
import com.android.car.ui.core.CarUi;
import com.android.car.ui.recyclerview.CarUiContentListItem;
import com.android.car.ui.recyclerview.CarUiListItem;
import com.android.car.ui.recyclerview.CarUiListItemAdapter;
import com.android.car.ui.recyclerview.CarUiRecyclerView;
import com.android.car.ui.toolbar.ToolbarController;
import java.util.ArrayList;

/** Activity with a simple car-ui layout. */
public class MainActivity extends Activity {

    private final ArrayList<CarUiListItem> mData = new ArrayList<>();
    private CarUiListItemAdapter mAdapter;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ToolbarController toolbar = CarUi.getToolbar(this);
        toolbar.setTitle(getTitle());
        toolbar.setLogo(R.mipmap.ic_launcher_round);

        CarUiRecyclerView recyclerView = findViewById(R.id.list);
        mAdapter = new CarUiListItemAdapter(generateSampleData());
        recyclerView.setAdapter(mAdapter);
    }

    private ArrayList<CarUiListItem> generateSampleData() {
        for (int i = 0; i < 20; i++) {
            CarUiContentListItem item = new CarUiContentListItem(CarUiContentListItem.Action.ICON);
            item.setTitle("Title " + i);
            item.setPrimaryIconType(CarUiContentListItem.IconType.CONTENT);
            item.setIcon(getDrawable(R.drawable.ic_launcher_foreground));
            item.setBody("body " + i);
            mData.add(item);
        }
        return mData;
}

יוצרים ומתקינים את האפליקציה כמו בעבר.

יופיע הסמל CarUiRecyclerView:

שימוש ב-RRO כדי להסיר את פס ההזזה

משך: 10 דקות

במטלה הזו תלמדו איך להשתמש ב-RRO כדי להסיר את פס ההזזה מ-CarUiRecyclerView.

מוסיפים את הקבצים הבאים ל-RRO ועורכים אותם:

AndroidManifest.xml

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.caruirro">

    <application android:hasCode="false" />

    <uses-sdk
        android:minSdkVersion="29"
        android:targetSdkVersion="29"/>

    <overlay
        android:targetPackage="com.example.caruicodelab"
        android:targetName="car-ui-lib"
        android:isStatic="false"
        android:resourcesMap="@xml/sample_overlay"
        />
</manifest>

res/values/bools.xml

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <bool name="car_ui_scrollbar_enable">false</bool>
</resources>

המשאב car_ui_scrollbar_enable הוא משאב בוליאני מסוג car-ui-lib, שמחליט אם סרגל הגלילה המותאם לרכב עם הלחצנים למעלה ולמטה ב-CarUiRecyclerView נמצא או לא. כשהערך מוגדר ל-false, הערך CarUiRecyclerView פועל כמו RecyclerView של AndroidX.

res/xml/sample_overlay.xml

<?xml version="1.0" encoding="utf-8"?>
<overlay>
    <item target="bool/car_ui_scrollbar_enable" value="@bool/car_ui_scrollbar_enable"/>
</overlay>

יוצרים ומתקינים את האפליקציה כמו בעבר. סרגל הגלילה הוסר מ-CarUiRecyclerView:

**איור 8.** CarUiRecyclerView ללא סרגל גלילה

שימוש בפריסה כדי להציג שכבת-על על פס ההזזה של CarUiRecyclerView

משך: 15 דקות

במטלה הזו תשנו את הפריסה של סרגל הגלילה CarUiRecyclerView.

מוסיפים את הקבצים הבאים לאפליקציית ה-RRO ומשנים אותם.

res/layout/car_ui_recycler_view_scrollbar.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="112dp"
    android:layout_height="match_parent"
    android:id="@+id/car_ui_scroll_bar">
    <!-- View height is dynamically calculated during layout. -->
    <View
        android:id="@+id/car_ui_scrollbar_thumb"
        android:layout_width="6dp"
        android:layout_height="20dp"
        android:layout_alignParentTop="true"
        android:layout_centerHorizontal="true"
        android:background="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
    <View
        android:id="@+id/car_ui_scrollbar_track"
        android:layout_width="10dp"
        android:layout_height="match_parent"
        android:layout_marginTop="10dp"
        android:layout_centerHorizontal="true"
        android:layout_above="@+id/car_ui_scrollbar_page_up"/>
    <View
        android:layout_width="2dp"
        android:layout_height="match_parent"
        android:layout_marginTop="10dp"
        android:background="#323232"
        android:layout_toLeftOf="@+id/car_ui_scrollbar_thumb"
        android:layout_above="@+id/car_ui_scrollbar_page_up"
        android:layout_marginRight="5dp"/>
    <View
        android:layout_width="2dp"
        android:layout_height="match_parent"
        android:layout_marginTop="10dp"
        android:background="#323232"
        android:layout_toRightOf="@+id/car_ui_scrollbar_thumb"
        android:layout_above="@+id/car_ui_scrollbar_page_up"
        android:layout_marginLeft="5dp"/>
    <ImageView
        android:id="@+id/car_ui_scrollbar_page_up"
        android:layout_width="75dp"
        android:layout_height="75dp"
        android:focusable="false"
        android:hapticFeedbackEnabled="false"
        android:src="@drawable/car_ui_recyclerview_ic_up"
        android:scaleType="centerInside"
        android:background="?android:attr/selectableItemBackgroundBorderless"
        android:layout_centerHorizontal="true"
        android:layout_above="@+id/car_ui_scrollbar_page_down"/>
    <ImageView
        android:id="@+id/car_ui_scrollbar_page_down"
        android:layout_width="75dp"
        android:layout_height="75dp"
        android:focusable="false"
        android:hapticFeedbackEnabled="false"
        android:src="@drawable/car_ui_recyclerview_ic_down"
        android:scaleType="centerInside"
        android:background="?android:attr/selectableItemBackgroundBorderless"
        android:layout_centerHorizontal="true"
        android:layout_alignParentBottom="true"/>
</RelativeLayout>

כדי להוסיף שכבת-על לקובץ פריסה, צריך להוסיף את כל המזהים ומאפייני מרחב השמות ל-overlay.xml של ה-RRO. הקבצים מפורטים בהמשך.

res/xml/sample_overlay.xml

<?xml version="1.0" encoding="utf-8"?>
<overlay>
   <item target="drawable/car_ui_recyclerview_ic_down" value="@drawable/car_ui_recyclerview_ic_down"/>
   <item target="drawable/car_ui_recyclerview_ic_up" value="@drawable/car_ui_recyclerview_ic_up"/>
   <item target="drawable/car_ui_recyclerview_scrollbar_thumb" value="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
   <item target="id/car_ui_scroll_bar" value="@id/car_ui_scroll_bar"/>
   <item target="id/car_ui_scrollbar_thumb" value="@id/car_ui_scrollbar_thumb"/>
   <item target="id/car_ui_scrollbar_track" value="@id/car_ui_scrollbar_track"/>
   <item target="id/car_ui_scrollbar_page_up" value="@id/car_ui_scrollbar_page_up"/>
   <item target="id/car_ui_scrollbar_page_down" value="@id/car_ui_scrollbar_page_down"/>
   <item target="layout/car_ui_recyclerview_scrollbar" value="@layout/car_ui_recyclerview_scrollbar"/>
</overlay>

res/drawable/car_ui_recyclerview_ic_up.xml

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="48dp"
    android:height="48dp"
    android:viewportWidth="48.0"
    android:viewportHeight="48.0">
    <path
        android:pathData="M14.83,30.83L24,21.66l9.17,9.17L36,28 24,16 12,28z"
        android:fillColor="#0000FF"/>
</vector>

res/drawable/car_ui_recyclerview_ic_down.xml

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="48dp"
    android:height="48dp"
    android:viewportWidth="48.0"
    android:viewportHeight="48.0">
    <path
        android:pathData="M14.83,16.42L24,25.59l9.17,-9.17L36,19.25l-12,12 -12,-12z"
        android:fillColor="#0000FF"/>
</vector>

res/drawable/car_ui_recyclerview_scrollbar_thumb.xml

<?xml version="1.0" encoding="utf-8"?>
<shape
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">
    <solid android:color="#0000FF" />
    <corners android:radius="100dp"/>
</shape>

מומלץ לבדוק את האינטראקציה בין הקבצים האלה.

כדי לפשט את התהליך, המאפיינים והצבעים מוגדרים בקוד. עם זאת, מומלץ להצהיר על הערכים האלה ב-dimens.xml וב-colors.xml, או להגדיר אותם כקובצי צבע בתיקייה res/color/. למידע נוסף, קראו את המאמר סגנון הקוד של Java ב-AOSP למשתתפים.

יוצרים ומתקינים את האפליקציה כמו בעבר. יצרתם את CarUiRecyclerView עם פס גלילה כחול ופסים אפורים.

מזל טוב! שתי החצים מופיעים בחלק התחתון של פס ההזזה. סימן שהצלחתם להחיל RRO על קובץ משאב של פריסה מסוג car-ui-lib באמצעות מערכת ה-build של Gradle דרך Android Studio.

**איור 9.** CarUiRecyclerView עם פס גלילה כחול עם מסילות אפורות

פריטים ברשימה של RRO

משך: 15 דקות

עד עכשיו, החלתם RRO על רכיבי car-ui-lib באמצעות רכיבי מסגרת (לא AndroidX). כדי להשתמש ברכיבי AndroidX ב-RRO, צריך להוסיף את יחסי התלות של הרכיב גם לאפליקציה וגם ל-RRO build.gradle.. צריך גם להוסיף את attrs של הרכיב ל-overlayable.xml באפליקציה, וגם את sample_overlay.xml ב-RRO.

הספרייה שלנו (car-ui-lib) משתמשת ב-ConstraintLayout וברכיבים אחרים של AndroidX, כך ש-overlayable.xml שלה עשוי להיראות כך:

<?xml version='1.0' encoding='UTF-8'?>
<resources>
    <overlayable name="car-ui-lib">
        …
        <item type="attr" name="layout_constraintBottom_toBottomOf"/>
        <item type="attr" name="layout_constraintBottom_toTopOf"/>
        <item type="attr" name="layout_constraintCircle"/>
        <item type="attr" name="layout_constraintCircleAngle"/>
        <item type="attr" name="layout_constraintCircleRadius"/>
        <item type="attr" name="layout_constraintDimensionRatio"/>
        <item type="attr" name="layout_constraintEnd_toEndOf"/>
        <item type="attr" name="layout_constraintEnd_toStartOf"/>
        <item type="attr" name="layout_constraintGuide_begin"/>
        <item type="attr" name="layout_constraintGuide_end"/>
        <item type="attr" name="layout_constraintGuide_percent"/>
        <item type="attr" name="layout_constraintHeight_default"/>
        <item type="attr" name="layout_constraintHeight_max"/>
        <item type="attr" name="layout_constraintHeight_min"/>
        <item type="attr" name="layout_constraintHeight_percent"/>
        <item type="attr" name="layout_constraintHorizontal_bias"/>
        <item type="attr" name="layout_constraintHorizontal_chainStyle"/>
        <item type="attr" name="layout_constraintHorizontal_weight"/>
        <item type="attr" name="layout_constraintLeft_creator"/>
        <item type="attr" name="layout_constraintLeft_toLeftOf"/>
        <item type="attr" name="layout_constraintLeft_toRightOf"/>
        <item type="attr" name="layout_constraintRight_creator"/>
        <item type="attr" name="layout_constraintRight_toLeftOf"/>
        <item type="attr" name="layout_constraintRight_toRightOf"/>
        <item type="attr" name="layout_constraintStart_toEndOf"/>
        <item type="attr" name="layout_constraintStart_toStartOf"/>
        <item type="attr" name="layout_constraintTag"/>
        <item type="attr" name="layout_constraintTop_creator"/>
        <item type="attr" name="layout_constraintTop_toBottomOf"/>
        <item type="attr" name="layout_constraintTop_toTopOf"/>
        <item type="attr" name="layout_constraintVertical_bias"/>
        <item type="attr" name="layout_constraintVertical_chainStyle"/>
        …
    </overlayable>
</resources>

משנים את הפריסה של הפריטים ברשימה ב-CarUiRecyclerView באמצעות ConstraintLayout. מוסיפים או משנים את הקבצים הבאים ב-RRO:

res/xml/sample_overlay.xml

<?xml version="1.0" encoding="utf-8"?>
<overlay>
   <item target="id/car_ui_list_item_touch_interceptor" value="@id/car_ui_list_item_touch_interceptor"/>
   <item target="id/car_ui_list_item_reduced_touch_interceptor" value="@id/car_ui_list_item_reduced_touch_interceptor"/>
   <item target="id/car_ui_list_item_start_guideline" value="@id/car_ui_list_item_start_guideline"/>
   <item target="id/car_ui_list_item_icon_container" value="@id/car_ui_list_item_icon_container"/>
   <item target="id/car_ui_list_item_icon" value="@id/car_ui_list_item_icon"/>
   <item target="id/car_ui_list_item_content_icon" value="@id/car_ui_list_item_content_icon"/>
   <item target="id/car_ui_list_item_avatar_icon" value="@id/car_ui_list_item_avatar_icon"/>
   <item target="id/car_ui_list_item_title" value="@id/car_ui_list_item_title"/>
   <item target="id/car_ui_list_item_body" value="@id/car_ui_list_item_body"/>
   <item target="id/car_ui_list_item_action_container_touch_interceptor" value="@id/car_ui_list_item_action_container_touch_interceptor"/>
   <item target="id/car_ui_list_item_action_container" value="@id/car_ui_list_item_action_container"/>
   <item target="id/car_ui_list_item_action_divider" value="@id/car_ui_list_item_action_divider"/>
   <item target="id/car_ui_list_item_switch_widget" value="@id/car_ui_list_item_switch_widget"/>
   <item target="id/car_ui_list_item_checkbox_widget" value="@id/car_ui_list_item_checkbox_widget"/>
   <item target="id/car_ui_list_item_radio_button_widget" value="@id/car_ui_list_item_radio_button_widget"/>
   <item target="id/car_ui_list_item_supplemental_icon" value="@id/car_ui_list_item_supplemental_icon"/>
   <item target="id/car_ui_list_item_end_guideline" value="@id/car_ui_list_item_end_guideline"/>
   <item target="attr/layout_constraintBottom_toBottomOf" value="@attr/layout_constraintBottom_toBottomOf"/>
   <item target="attr/layout_constraintBottom_toTopOf" value="@attr/layout_constraintBottom_toTopOf"/>
   <item target="attr/layout_constraintEnd_toEndOf" value="@attr/layout_constraintEnd_toEndOf"/>
   <item target="attr/layout_constraintEnd_toStartOf" value="@attr/layout_constraintEnd_toStartOf"/>
   <item target="attr/layout_constraintGuide_begin" value="@attr/layout_constraintGuide_begin"/>
   <item target="attr/layout_constraintGuide_end" value="@attr/layout_constraintGuide_end"/>
   <item target="attr/layout_constraintHorizontal_bias" value="@attr/layout_constraintHorizontal_bias"/>
   <item target="attr/layout_constraintLeft_toLeftOf" value="@attr/layout_constraintLeft_toLeftOf"/>
   <item target="attr/layout_constraintLeft_toRightOf" value="@attr/layout_constraintLeft_toRightOf"/>
   <item target="attr/layout_constraintRight_toLeftOf" value="@attr/layout_constraintRight_toLeftOf"/>
   <item target="attr/layout_constraintRight_toRightOf" value="@attr/layout_constraintRight_toRightOf"/>
   <item target="attr/layout_constraintStart_toEndOf" value="@attr/layout_constraintStart_toEndOf"/>
   <item target="attr/layout_constraintStart_toStartOf" value="@attr/layout_constraintStart_toStartOf"/>
   <item target="attr/layout_constraintTop_toBottomOf" value="@attr/layout_constraintTop_toBottomOf"/>
   <item target="attr/layout_constraintTop_toTopOf" value="@attr/layout_constraintTop_toTopOf"/>
   <item target="attr/layout_goneMarginBottom" value="@attr/layout_goneMarginBottom"/>
   <item target="attr/layout_goneMarginEnd" value="@attr/layout_goneMarginEnd"/>
   <item target="attr/layout_goneMarginLeft" value="@attr/layout_goneMarginLeft"/>
   <item target="attr/layout_goneMarginRight" value="@attr/layout_goneMarginRight"/>
   <item target="attr/layout_goneMarginStart" value="@attr/layout_goneMarginStart"/>
   <item target="attr/layout_goneMarginTop" value="@attr/layout_goneMarginTop"/>
   <item target="attr/layout_constraintVertical_chainStyle" value="@attr/layout_constraintVertical_chainStyle"/>
   <item target="layout/car_ui_list_item" value="@layout/car_ui_list_item"/>
</overlay>

res/layout/car_ui_list_item.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:tag="carUiListItem"
    android:minHeight="@dimen/car_ui_list_item_height">

    <!-- The following touch interceptor views are sized to encompass the specific sub-sections of
    the list item view to easily control the bounds of a background ripple effects. -->
    <com.android.car.ui.SecureView
        android:id="@+id/car_ui_list_item_touch_interceptor"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@drawable/car_ui_list_item_background"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <!-- This touch interceptor does not include the action container -->
    <com.android.car.ui.SecureView
        android:id="@+id/car_ui_list_item_reduced_touch_interceptor"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@drawable/car_ui_list_item_background"
        android:visibility="gone"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@id/car_ui_list_item_action_container"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/car_ui_list_item_start_guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_begin="@dimen/car_ui_list_item_start_inset" />

    <FrameLayout
        android:id="@+id/car_ui_list_item_icon_container"
        android:layout_width="@dimen/car_ui_list_item_icon_container_width"
        android:layout_height="0dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="@+id/car_ui_list_item_start_guideline"
        app:layout_constraintTop_toTopOf="parent">

        <ImageView
            android:id="@+id/car_ui_list_item_icon"
            android:layout_width="@dimen/car_ui_list_item_icon_size"
            android:layout_height="@dimen/car_ui_list_item_icon_size"
            android:layout_gravity="center"
            android:visibility="gone"
            android:scaleType="fitCenter" />

        <ImageView
            android:id="@+id/car_ui_list_item_content_icon"
            android:layout_width="@dimen/car_ui_list_item_content_icon_width"
            android:layout_height="@dimen/car_ui_list_item_content_icon_height"
            android:layout_gravity="center"
            android:visibility="gone"
            android:scaleType="fitCenter" />

        <ImageView
            android:id="@+id/car_ui_list_item_avatar_icon"
            android:background="@drawable/car_ui_list_item_avatar_icon_outline"
            android:layout_width="@dimen/car_ui_list_item_avatar_icon_width"
            android:layout_height="@dimen/car_ui_list_item_avatar_icon_height"
            android:layout_gravity="center"
            android:visibility="gone"
            android:scaleType="fitCenter" />
    </FrameLayout>

    <CarUiTextView
        android:id="@+id/car_ui_list_item_title"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
        android:singleLine="@bool/car_ui_list_item_single_line_title"
        android:textAppearance="@style/TextAppearance.CarUi.ListItem"
        android:layout_gravity="right"
        android:gravity="right"
        android:textAlignment="viewEnd"
        app:layout_constraintBottom_toTopOf="@+id/car_ui_list_item_body"
        app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
        app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_chainStyle="packed"
        app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />
    <CarUiTextView
        android:id="@+id/car_ui_list_item_body"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
        android:textAppearance="@style/TextAppearance.CarUi.ListItem.Body"
        android:layout_gravity="right"
        android:gravity="right"
        android:textAlignment="viewEnd"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
        app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
        app:layout_constraintTop_toBottomOf="@+id/car_ui_list_item_title"
        app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />

    <!-- This touch interceptor is sized and positioned to encompass the action container   -->
    <com.android.car.ui.SecureView
        android:id="@+id/car_ui_list_item_action_container_touch_interceptor"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@drawable/car_ui_list_item_background"
        android:visibility="gone"
        app:layout_constraintBottom_toBottomOf="@id/car_ui_list_item_action_container"
        app:layout_constraintEnd_toEndOf="@id/car_ui_list_item_action_container"
        app:layout_constraintStart_toStartOf="@id/car_ui_list_item_action_container"
        app:layout_constraintTop_toTopOf="@id/car_ui_list_item_action_container" />

    <FrameLayout
        android:id="@+id/car_ui_list_item_action_container"
        android:layout_width="wrap_content"
        android:minWidth="@dimen/car_ui_list_item_icon_container_width"
        android:layout_height="0dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="@+id/car_ui_list_item_end_guideline"
        app:layout_constraintTop_toTopOf="parent">

        <View
            android:id="@+id/car_ui_list_item_action_divider"
            android:layout_width="@dimen/car_ui_list_item_action_divider_width"
            android:layout_height="@dimen/car_ui_list_item_action_divider_height"
            android:layout_gravity="start|center_vertical"
            android:background="@drawable/car_ui_list_item_divider" />

        <Switch
            android:id="@+id/car_ui_list_item_switch_widget"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:clickable="false"
            android:focusable="false" />

        <CheckBox
            android:id="@+id/car_ui_list_item_checkbox_widget"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:clickable="false"
            android:focusable="false" />

        <RadioButton
            android:id="@+id/car_ui_list_item_radio_button_widget"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:clickable="false"
            android:focusable="false" />

        <ImageView
            android:id="@+id/car_ui_list_item_supplemental_icon"
            android:layout_width="@dimen/car_ui_list_item_supplemental_icon_size"
            android:layout_height="@dimen/car_ui_list_item_supplemental_icon_size"
            android:layout_gravity="center"
            android:scaleType="fitCenter" />
    </FrameLayout>

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/car_ui_list_item_end_guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_end="@dimen/car_ui_list_item_end_inset" />

</androidx.constraintlayout.widget.ConstraintLayout>

car_ui_list_item.xml מפנה לכמה רכיבים או משאבים שלא נכללים בתלות של האפליקציה. אלה משאבי car-ui-lib. כדי לפתור את הבעיה, צריך להוסיף את car-ui-lib כיחסי תלות לאפליקציית ה-RRO ב-app/build.gradle:
```
dependencies {
    implementation 'com.android.car.ui:car-ui-lib:2.0.0'
    implementation 'androidx.appcompat:appcompat:1.4.1'
    implementation 'com.google.android.material:material:1.4.0'
}
```
הערה: הוספת car-ui-lib כחילוץ לחבילה מוסיפה את כל המשאבים של car-ui-lib ל-RRO, וכך מגדילה את הגודל של קובץ ה-apk.

עכשיו הכותרת והתוכן מיושרים לימין במקום לשמאל.

כותרת ותוכן שמוטמעים בצד שמאל — **איור 10.** כותרת וגוף שמאוחזרים לימין

החלנו RRO על car-ui-lib באמצעות רכיבי AndroidX‏ (ConstraintLayout) רק כשהמאפיינים שלו היו נוכחים בקובץ car-ui-lib בשם overlayable.xml וגם ב-RRO sample_overlay.xml. אפשר לעשות משהו דומה באפליקציה שלכם. פשוט מוסיפים את כל הערכים התואמים של attrs לקובץ overlayable.xml של האפליקציה, בדומה ל-car-ui-lib.

עם זאת, אי אפשר לבצע RRO לאפליקציה שמשתמשת ברכיבי AndroidX כשcar-ui-lib מופיע בתור תלות ב-build.gradle של האפליקציה (כשהאפליקציה משתמשת ברכיבי car-ui-lib). מאחר שמיפויי המאפיינים כבר הוגדרו ב-overlayable.xml של הספרייה car-ui-lib, הוספה שלהם ל-overlayable.xml של האפליקציה עם car-ui-lib כיחס תלות תגרום לשגיאת mergeDebugResources כמו זו שבהמשך. הסיבה לכך היא שהמאפיינים האלה נמצאים במספר קבצים מסוג overlayable.xml:

org.gradle.api.tasks.TaskExecutionException: Execution failed for task ':app:mergeDebugResources'

Codelab: יצירת RROs עם רכיבי car-ui-lib באמצעות מערכת ה-build של Gradle קל לארגן דפים בעזרת אוספים אפשר לשמור ולסווג תוכן על סמך ההעדפות שלך.

מה תלמדו

לפני שמתחילים

דרישות מוקדמות

יצירת אפליקציה חדשה ל-Android

הוספת car-ui-lib לאפליקציה ל-Android

שימוש ברכיבים של car-ui-lib באפליקציה ל-Android

הוספת RROs לאפליקציה

הוספת פקטור בקרה על הרשאות לאפליקציה

יצירת חבילת RRO

שינוי רכיבי car-ui-lib באמצעות RROs באפליקציה ל-Android

הגדרת צבע הרקע של סרגל הכלים

פריסות וסגנונות של RRO

הוספת CarUiRecyclerView לאפליקציה

שימוש ב-RRO כדי להסיר את פס ההזזה

שימוש בפריסה כדי להציג שכבת-על על פס ההזזה של CarUiRecyclerView

פריטים ברשימה של RRO

Codelab: יצירת RROs עם רכיבי car-ui-lib באמצעות מערכת ה-build של Gradle
קל לארגן דפים בעזרת אוספים אפשר לשמור ולסווג תוכן על סמך ההעדפות שלך.

שינוי רכיבי `car-ui-lib` באמצעות RROs באפליקציה ל-Android
