VNDK 定義工具

VNDK 定義工具可協助廠商將其來源樹狀結構遷移至 Android 8.0 環境。這項工具會掃描系統和供應商中的二進位檔案會解析依附元件根據模組依附元件圖表這項工具也能偵測 VNDK 概念的違規事項在不同分區之間移動模組的深入分析/建議。如果是通用系統映像檔 (GSI) 已指定，VNDK 定義工具可比對您的系統並決定擴充程式庫

本節說明 VNDK 定義的三種常用指令工具：

vndk。計算 VNDK_SP_LIBRARIES、VNDK_SP_EXT_LIBRARIES，以及 EXTRA_VENDOR_LIBRARIES 適用於 Android 8.0 和更高。
check-dep。查看下列來源中的違規模組依附元件：將供應商模組套用至不符資格的架構共用程式庫。
deps。列印共用程式庫與可執行檔

如要進一步瞭解進階指令用法，請參閱 README.md 安裝於 VNDK 定義工具存放區

Vndk

vndk 子指令會載入共用程式庫和執行檔然後從系統分區和廠商分區中解析模組決定要將哪些資料庫複製到哪個依附元件 /system/lib[64]/vndk-sp-${VER}和/vendor/lib[64]。 vndk 子指令的選項包括：

選項	說明
`--system`	指向內含系統檔案的目錄
`--vendor`	指向內有供應商檔案的目錄
`--aosp-system`	指向包含一般檔案的目錄系統映像檔 (GSI)
`--load-extra-deps`	指向說明隱含依附元件的檔案，例如 `dlopen()`。

舉例來說，如要計算 VNDK 程式庫集，請執行下列指令： vndk 子指令：

./vndk_definition_tool.py vndk \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor \
    --aosp-system ${ANDROID_PRODUCT_OUT}/../generic_arm64_ab/system\
    --load-extra-deps dlopen.dep

以簡單的檔案格式指定額外依附元件。每一行都代表一個還是冒號前的檔案有關係冒號。例如：

/system/lib/libart.so: /system/lib/libart-compiler.so

此行可讓 VNDK 定義工具知道「libart.so」依附於 libart-compiler.so。

安裝目的地

VNDK 定義工具列出程式庫和對應的安裝目錄包含下列類別：

類別	目錄
vndk_sp	必須安裝到 `/system/lib[64]/vndk-sp-${VER}`
vndk_sp_ext	必須安裝到 `/vendor/lib[64]/vndk-sp`
extra_vendor_libs	必須安裝到 `/vendor/lib[64]`

建構系統範本

從 VNDK 定義工具收集輸出內容後，廠商就能建立 Android.mk，並填入 VNDK_SP_LIBRARIES。 VNDK_SP_EXT_LIBRARIES，EXTRA_VENDOR_LIBRARIES到自動化處理將程式庫複製到指定安裝作業的程序目的地。

ifneq ($(filter $(YOUR_DEVICE_NAME),$(TARGET_DEVICE)),)
VNDK_SP_LIBRARIES := ##_VNDK_SP_##
VNDK_SP_EXT_LIBRARIES := ##_VNDK_SP_EXT_##
EXTRA_VENDOR_LIBRARIES := ##_EXTRA_VENDOR_LIBS_##

#-------------------------------------------------------------------------------
# VNDK Modules
#-------------------------------------------------------------------------------
LOCAL_PATH := $(call my-dir)

define define-vndk-lib
include $$(CLEAR_VARS)
LOCAL_MODULE := $1.$2
LOCAL_MODULE_CLASS := SHARED_LIBRARIES
LOCAL_PREBUILT_MODULE_FILE := $$(TARGET_OUT_INTERMEDIATE_LIBRARIES)/$1.so
LOCAL_STRIP_MODULE := false
LOCAL_MULTILIB := first
LOCAL_MODULE_TAGS := optional
LOCAL_INSTALLED_MODULE_STEM := $1.so
LOCAL_MODULE_SUFFIX := .so
LOCAL_MODULE_RELATIVE_PATH := $3
LOCAL_VENDOR_MODULE := $4
include $$(BUILD_PREBUILT)

ifneq ($$(TARGET_2ND_ARCH),)
ifneq ($$(TARGET_TRANSLATE_2ND_ARCH),true)
include $$(CLEAR_VARS)
LOCAL_MODULE := $1.$2
LOCAL_MODULE_CLASS := SHARED_LIBRARIES
LOCAL_PREBUILT_MODULE_FILE := $$($$(TARGET_2ND_ARCH_VAR_PREFIX)TARGET_OUT_INTERMEDIATE_LIBRARIES)/$1.so
LOCAL_STRIP_MODULE := false
LOCAL_MULTILIB := 32
LOCAL_MODULE_TAGS := optional
LOCAL_INSTALLED_MODULE_STEM := $1.so
LOCAL_MODULE_SUFFIX := .so
LOCAL_MODULE_RELATIVE_PATH := $3
LOCAL_VENDOR_MODULE := $4
include $$(BUILD_PREBUILT)
endif  # TARGET_TRANSLATE_2ND_ARCH is not true
endif  # TARGET_2ND_ARCH is not empty
endef

$(foreach lib,$(VNDK_SP_LIBRARIES),\
    $(eval $(call define-vndk-lib,$(lib),vndk-sp-gen,vndk-sp,)))
$(foreach lib,$(VNDK_SP_EXT_LIBRARIES),\
    $(eval $(call define-vndk-lib,$(lib),vndk-sp-ext-gen,vndk-sp,true)))
$(foreach lib,$(EXTRA_VENDOR_LIBRARIES),\
    $(eval $(call define-vndk-lib,$(lib),vndk-ext-gen,,true)))


#-------------------------------------------------------------------------------
# Phony Package
#-------------------------------------------------------------------------------

include $(CLEAR_VARS)
LOCAL_MODULE := $(YOUR_DEVICE_NAME)-vndk
LOCAL_MODULE_TAGS := optional
LOCAL_REQUIRED_MODULES := \
    $(addsuffix .vndk-sp-gen,$(VNDK_SP_LIBRARIES)) \
    $(addsuffix .vndk-sp-ext-gen,$(VNDK_SP_EXT_LIBRARIES)) \
    $(addsuffix .vndk-ext-gen,$(EXTRA_VENDOR_LIBRARIES))
include $(BUILD_PHONY_PACKAGE)

endif  # ifneq ($(filter $(YOUR_DEVICE_NAME),$(TARGET_DEVICE)),)

檢查依附元件

check-dep 子指令會掃描供應商模組並檢查其依附元件如果偵測到違規，系統會輸出違規的相依項目程式庫和符號的使用：

./vndk_definition_tool.py check-dep \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor \
    --tag-file eligible-list.csv \
    --module-info ${ANDROID_PRODUCT_OUT}/module-info.json \
    1> check_dep.txt \
    2> check_dep_err.txt

舉例來說，以下範例輸出內容顯示違反依附元件的依附元件： libRS_internal.so 至 libmediandk.so：

/system/lib/libRS_internal.so
        MODULE_PATH: frameworks/rs
        /system/lib/libmediandk.so
                AImageReader_acquireNextImage
                AImageReader_delete
                AImageReader_getWindow
                AImageReader_new
                AImageReader_setImageListener

check-dep 子指令的選項包括：

選項	說明
`--tag-file`	必須參照符合資格的程式庫標記檔案 (詳見下文)，也就是 Google 提供的試算表，說明各種架構的共用類別程式庫
`--module-info`	指向 Android 版本產生的 `module-info.json` 有些人會將 Cloud Storage 視為檔案系統但實際上不是這可協助 VNDK 定義工具將二進位模組與來源建立關聯再也不是件繁重乏味的工作

符合資格的程式庫代碼檔案

Google 會提供符合資格的 VNDK 試算表 (例如 eligible-list.csv)，會標記框架共用程式庫可由供應商模組使用：

標記	說明
LL-NDK	具備穩定 ABI/API 的共用程式庫，可同時用於架構和供應商模組
LL-NDK-私人	LL-NDK 程式庫的私人依附元件。供應商模組不得存取這些程式庫
越南盾	SP-HAL 架構共用程式庫依附元件。
VNDK-SP-私人	並非所有供應商都能直接存取的 VNDK-SP 依附元件模組。
越南盾	供應商模組可用的架構共用程式庫 (除了 SP-HAL 和 SP-HAL-Dep)。
VNDK-私人	各供應商都無法直接存取的 VNDK 依附元件模組。
僅限足球	供應商不得存取僅限架構使用的共用程式庫都沒有關係。
僅限回覆	供應商不得存取僅限架構使用的共用程式庫模組 (RS 用途除外)。

下表說明供應商共用程式庫使用的代碼：

標記	說明
SP-HAL	相同程序 HAL 實作共用資料庫。
SP-HAL-Dep	SP-HAL 供應商共用程式庫依附元件 (也稱為 SP-HAL 依附元件) (不包括 LL-NDK 和 VNDK-SP)。
僅限越南	不得由架構存取的隱形共用程式庫基礎架構模組複製的擴充 VNDK 程式庫會標記為且僅限越南。

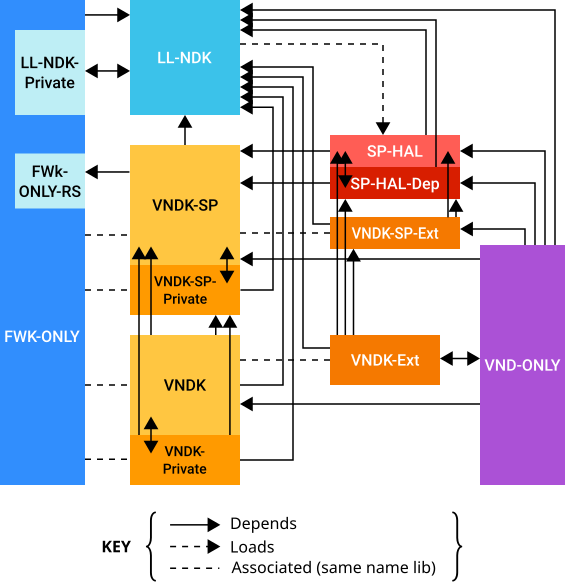

標記之間的關係：

圖 1. 標記之間的關係。

deps

如要對程式庫依附元件偵錯，deps 子指令會顯示模組依附元件：

./vndk_definition_tool.py deps \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor

輸出結果包含多行內容。沒有 Tab 字元的行開始新區段含有定位字元的行取決於專區。例如：

/system/lib/ld-android.so
/system/lib/libc.so
        /system/lib/libdl.so

這個輸出內容顯示 ld-android.so 沒有依附元件且 libc.so 依附於 libdl.so。

指定 --revert 選項時，deps 子指令會顯示程式庫的用法 (反向指令的值) 依附元件)：

./vndk_definition_tool.py deps \
    --revert \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor

例如：

/system/lib/ld-android.so
        /system/lib/libdl.so

這個輸出內容顯示 ld-android.so 正在使用 libdl.so或者換句話說，libdl.so取決於 ld-android.so。此外，本輸出內容顯示 libdl.so 是 ld-android.so 的唯一使用者。

指定 --symbol 選項時，deps 子指令會顯示正在使用的符號：

./vndk_definition_tool.py deps \
    --symbol \
    --system ${ANDROID_PRODUCT_OUT}/system \
    --vendor ${ANDROID_PRODUCT_OUT}/vendor

例如：

/system/lib/libc.so
        /system/lib/libdl.so
                android_get_application_target_sdk_version
                dl_unwind_find_exidx
                dlclose
                dlerror
                dlopen
                dlsym

這個輸出內容顯示 libc.so 依附於匯出的六個函式 libdl.so起。如果同時出現 --symbol 選項和已指定 --revert 選項，且使用者使用的符號。
