テスト機器をセットアップする

テスト機器を接続して構成します。テスト対象デバイス（DUT）のテストに必要なハードウェアは次のとおりです。

• 3 軸加速度計（35C-10）
• 3 軸加速度計ケーブル
• 振動分離プラットフォーム
• 3M CF-40EG（厚さ 25.4 mm のフォーム）
• データ取得カード（サウンドカード）
• CCLD シグナル コンディショナー
• Beeswax: YJ-0216

次の図は、テストシステムの設定を示しています。

図 1. テストシステムの図（側面図）

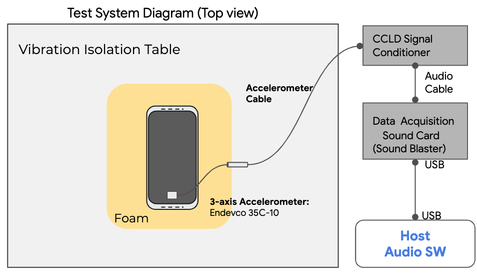

図 2. テストシステムの図（上面図）

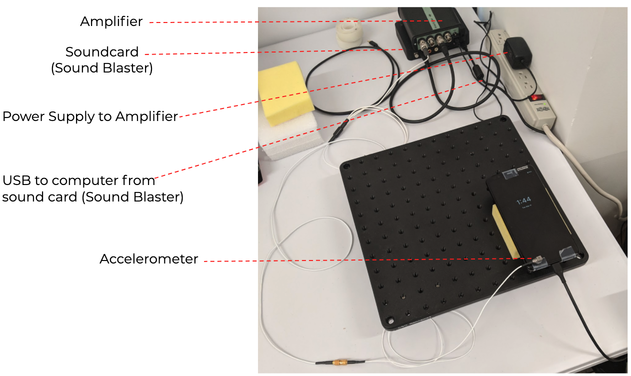

図 3. テストシステムの写真

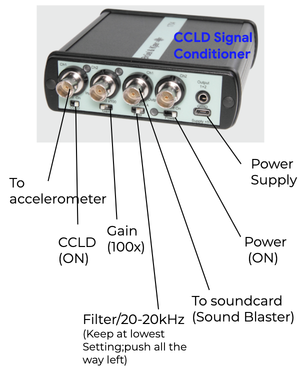

図 4. CCLD 信号コンディショナー
