Platforma tunera

W przypadku Androida 11 lub nowszego możesz użyć Platforma tunera do odtwarzania treści audiowizualnych. Platforma wykorzystuje sprzęt przez źródła sinusoidalne, dzięki czemu nadaje się zarówno dla niedrogich, jak i zaawansowanych układów SoC. Platforma ta zapewnia bezpieczny sposób dostarczania treści audiowizualnych chronionych zaufanego środowiska wykonawczego (TEE) i bezpiecznej ścieżki mediów (SMP), w bardzo ograniczonym środowisku ochrony treści.

Ustandaryzowany interfejs między Tunerem a urzędami certyfikacji na Androidzie zapewnia szybsze działanie integracji między dostawcami tunerów a dostawcami CAS. Interfejs tunera działa z MediaCodec i AudioTrack, aby stworzyć kompleksowe rozwiązanie na Androida TV. Interfejs tunera obsługuje zarówno telewizję cyfrową, jak i analogową standardów transmisji.

Komponenty

W przypadku Androida 11 3 komponenty stworzonych z myślą o platformie telewizyjnej.

  • Tuner HAL: interfejs między platformą a dostawcami
  • Tuner SDK API: interfejs między platformą a aplikacjami.
  • Tuner Resource Manager (TRM): koordynuje zasoby HW Tuner.

W Androidzie 11 te komponenty ulepszone.

  • CAS V2
  • TvInputService lub usługa wejścia TV (TIS)
  • TvInputManagerService lub usługa menedżera wejścia TV (TIMS)
  • MediaCodec lub kodek multimediów
  • AudioTrack lub ścieżka audio
  • MediaResourceManager lub menedżer zasobów multimediów (MRM)

Schemat blokowy komponentów platformy tunera.

Rysunek 1. Interakcje między komponentami Androida TV

Funkcje

Frontend obsługuje wymienione poniżej standardy DTV.

  • protokół ATSC
  • protokół ATSC3
  • DVB C/S/T,
  • ISDB S/S3/T
  • Analogowe

Interfejs Androida 12 z tunerem HAL 1.1 lub nowszym obsługuje standard DTV podany poniżej.

  • DTMB

Demux obsługuje poniższe protokoły strumienia.

  • Strumień transportu
  • Protokół MPEG Media Transport Protocol (MMTP)
  • Protokół internetowy (IP)
  • Wpisz wartość długości (TLV)
  • Protokół warstwy linków ATSC (ALP)

Dekoder obsługuje poniższe zabezpieczenia treści.

  • Bezpieczna ścieżka multimediów
  • Wyczyść ścieżkę multimediów
  • Bezpieczny rekord lokalny
  • Bezpieczne odtwarzanie lokalne

Interfejsy API dostrajania obsługują poniższe przypadki użycia.

  • Skanuj
  • Na żywo
  • Odtwarzanie
  • Nagraj

Tuner, MediaCodec i AudioTrack obsługują poniższe tryby przepływu danych.

  • Ładunek ES z czystym buforem pamięci
  • Ładunek ES z bezpiecznym uchwytem pamięci
  • Widok otoczenia

Ogólny projekt

HAL dostrajania jest zdefiniowana między platformą Androida a zasobem dostawcy sprzęt.

  • Opisuje, czego platforma oczekuje od dostawcy i w jaki sposób może to zrobić aby to zrobić.
  • Eksportuje funkcje frontendu, demuksa i narzędzia do demusowania do platformę IFrontend, IDemux, IDescrambler, IFilter, IDvr, i ILnb.
  • Obejmuje funkcje pozwalające zintegrować HAL Tuner z inną platformą takie jak MediaCodec i AudioTrack.

Zostanie utworzona klasa Java tunera i klasa natywna.

  • Interfejs Tuner Java API umożliwia aplikacjom dostęp do interfejsu HAL Tuner przez publiczne interfejsy API.
  • Klasa natywna umożliwia kontrolę uprawnień i obsługę dużych ilości do nagrywania i odtwarzania danych za pomocą oprogramowania Tuner HAL.
  • Moduł natywnego dostrajania to połączenie między klasą Java Tuner i tunerem HAL.

Zostanie utworzona klasa TRM.

  • Zarządza ograniczonymi zasobami usługi Tuner, takimi jak frontend, LNB, sesji CAS oraz przez wejście TV z wejścia HAL TV.
  • Stosuje reguły, aby odzyskać niewystarczające zasoby z aplikacji. Domyślna reguła to wygrana na pierwszym planie.

Funkcje Media CAS i CAS HAL zostały uzupełnione o poniższe funkcje.

  • Otwiera sesje CAS dla różnych zastosowań i algorytmów.
  • Obsługuje dynamiczne systemy CAS, np. usuwanie i wstawianie CICAM.
  • Integracja z HAL Tuner zapewnia tokeny kluczy.

Do MediaCodec i AudioTrack zostały dodane poniższe funkcje.

  • Jako dane wejściowe pobiera bezpieczną pamięć AV.
  • Skonfigurowane pod kątem sprzętowej synchronizacji dźwięku i obrazu w odtwarzaniu tunelowym.
  • Skonfigurowano obsługę ES_payload i tryb przekazywania.

Ogólny wygląd HAL tunera.

Rysunek 2. Schemat elementów składowych HAL tunera

Ogólny przepływ pracy

Na poniższych schematach przedstawiono sekwencje połączeń podczas odtwarzania transmisji na żywo.

Konfiguracja

Konfiguracja sekwencji odtwarzania transmisji na żywo.

Rysunek 3. Konfiguracja sekwencji odtwarzania transmisji na żywo

Obsługa sprzętu audiowizualnego

Schemat obsługi obrazu i wideo podczas odtwarzania transmisji na żywo.

Rysunek 4. Obsługa dźwięku i obrazu podczas odtwarzania transmisji na żywo

Postępowanie w przypadku zaszyfrowanej treści

Schemat postępowania z zakodowanymi treściami na potrzeby odtwarzania transmisji na żywo.

Rysunek 5. Odtwarzanie zakodowanych treści podczas transmisji na żywo

Przetwarzanie danych audiowizualnych

Schemat przetwarzania danych audiowizualnych na potrzeby odtwarzania transmisji na żywo.

Rysunek 6. Przetwarzanie obrazu i dźwięku do odtwarzania transmisji na żywo

Interfejs API pakietu SDK Tuner

Interfejs API pakietu SDK Tuner obsługuje interakcje z JNI tunera, kodem HAL Tuner i TunerResourceManager. Aplikacja TIS używa interfejsu API Tuner SDK, aby uzyskać dostęp do Tuner takich jak filtr i dekoder. Frontend to komponenty wewnętrzne.

Diagram przepływu interfejsu API Tuner SDK.

Rysunek 7. Interakcje z interfejsem API Tuner SDK

Wersje

Od Androida 12 interfejs Tuner SDK API obsługuje nową funkcję w Tuner HAL 1.1, to uaktualniona wstecznie wersja Tuner 1.0.

Użyj poniższego interfejsu API, aby sprawdzić uruchomioną wersję HAL.

  • android.media.tv.tuner.TunerVersionChecker.getTunerVersion()

Minimalną wymaganą wersję HAL znajdziesz w dokumentacji nowych interfejsów API Androida 12.

Pakiety

Interfejs API Tuner SDK udostępnia 4 poniższe pakiety.

  • android.media.tv.tuner
  • android.media.tv.tuner.frontend
  • android.media.tv.tuner.filter
  • android.media.tv.tuner.dvr

Diagram przepływu pakietów interfejsu API Tuner SDK.

Rysunek 8. Pakiety interfejsu API Tuner SDK

Android.media.tv.tuner

Pakiet tunera to punkt wyjścia do korzystania z platformy Tuner. Aplikacja TIS używa pakietu do inicjowania i pozyskiwania instancji zasobów przez określenie ustawienia początkowego i wywołania zwrotnego.

  • tuner(): inicjuje instancję tunera przez określenie useCase i sessionId parametry.
  • tune(): pozyskuje zasób frontendu i dostrajanie przez określenie FrontendSetting.
  • openFilter(): pozyskuje instancję filtra, określając typ filtra.
  • openDvrRecorder(): pozyskuje instancję nagrywania przez określenie bufora rozmiaru.
  • openDvrPlayback(): uzyskuje wystąpienie odtwarzania przez określenie bufora rozmiaru.
  • openDescrambler(): pozyskuje instancję dekodera.
  • openLnb(): pozyskuje wewnętrzną instancję LNB.
  • openLnbByName(): pobiera zewnętrzną instancję LNB.
  • openTimeFilter(): pobiera wystąpienie filtra czasu.

Pakiet tunera zawiera funkcje, których nie obejmują za pomocą filtrów, nagrywarki cyfrowej i pakietów frontendu. Funkcje wymieniono poniżej.

  • cancelTuning
  • scan/cancelScanning
  • getAvSyncHwId
  • getAvSyncTime
  • connectCiCam1/disconnectCiCam
  • shareFrontendFromTuner
  • updateResourcePriority
  • setOnTuneEventListener
  • setResourceLostListener

Android.media.tv.tuner.frontend

Pakiet frontendu zawiera zbiory ustawień dotyczących frontendu, informacje, stany, zdarzenia i możliwości.

Zajęcia

FrontendSettings jest określany dla różnych standardów DTV według poniższych klas.

  • AnalogFrontendSettings
  • Atsc3FrontendSettings
  • AtscFrontendSettings
  • DvbcFrontendSettings
  • DvbsFrontendSettings
  • DvbtFrontendSettings
  • Isdbs3FrontendSettings
  • IsdbsFrontendSettings
  • IsdbtFrontendSettings

Od Androida 12 z tunerem HAL 1.1 lub nowszym obsługiwany jest standard DTV.

  • DtmbFrontendSettings

FrontendCapabilities jest określany dla różnych standardów DTV według klas poniżej.

  • AnalogFrontendCapabilities
  • Atsc3FrontendCapabilities
  • AtscFrontendCapabilities
  • DvbcFrontendCapabilities
  • DvbsFrontendCapabilities
  • DvbtFrontendCapabilities
  • Isdbs3FrontendCapabilities
  • IsdbsFrontendCapabilities
  • IsdbtFrontendCapabilities

Od Androida 12 z tunerem HAL 1.1 lub nowszym obsługiwany jest standard DTV.

  • DtmbFrontendCapabilities

FrontendInfo pobiera informacje o frontendzie. FrontendStatus pobiera bieżący stan frontendu. OnTuneEventListener nasłuchuje zdarzeń we frontendzie. Aplikacja TIS używa ScanCallback do przetwarzania komunikatów skanowania z frontendu.

Skanowanie kanałów

Aby skonfigurować telewizor, aplikacja skanuje możliwe częstotliwości i tworzy kanał dostępnej dla użytkowników. TIS może używać wartości Tuner.tune, Tuner.scan(BLIND_SCAN) lub Tuner.scan(AUTO_SCAN), aby zakończyć korzystanie z kanału skanowanie.

Jeśli TIS ma dokładne informacje o dostarczaniu sygnału, takie jak częstotliwość, (np. T/T2, S/S2) oraz dodatkowe niezbędne informacje. (np. PLD ID), a następnie Szybsza opcja to Tuner.tune.

Gdy użytkownik wywoła metodę Tuner.tune, wykonywane są te działania:

  • TIS wypełnia pole FrontendSettings wymaganymi informacjami za pomocą pola Tuner.tune.
  • Raport HAL dostraja komunikaty LOCKED, jeśli sygnał jest zablokowany.
  • TIS używa Frontend.getStatus do zbierania niezbędnych informacji.
  • TIS przechodzi do następnej dostępnej częstotliwości na liście.

TIS wywołuje metodę Tuner.tune ponownie, aż zostaną wyczerpane wszystkie częstotliwości.

Podczas dostrajania możesz zadzwonić pod numer stopTune() lub close(), aby wstrzymać lub zakończyć Tuner.tune połączenie.

Tuner.scan(AUTO_SCAN)

Jeśli system TIS nie ma wystarczającej ilości informacji, aby użyć funkcji Tuner.tune, ale ma częstotliwość typu list i standardowym (np. DVB T/C/S), zalecamy Tuner.scan(AUTO_SCAN).

Gdy użytkownik wywoła metodę Tuner.scan(AUTO_SCAN), wykonywane są te działania:

  • TIS używa kolumny Tuner.scan(AUTO_SCAN) z polem FrontendSettings wypełnionym częstotliwością.

  • Jeśli sygnał jest zablokowany, raporty HAL skanują LOCKED wiadomości. HAL może zgłoś również inne wiadomości dotyczące skanowania, aby dostarczyć dodatkowe informacje o i wysyłanie sygnałów.

  • TIS używa Frontend.getStatus do zbierania niezbędnych informacji.

  • TIS wywołuje dla HAL parametr Tuner.scan, aby przejść do następnego ustawienia z poziomu tego samego i częstotliwości. Jeśli struktura FrontendSettings jest pusta, w HAL używa się następnego argumentu dostępne ustawienie. W przeciwnym razie HAL używa jednorazowego identyfikatora FrontendSettings skanuje i wysyła END, aby wskazać, że operacja skanowania została zakończona.

  • TIS powtarza powyższe czynności, aż wszystkie ustawienia częstotliwości zostaną wyczerpane.

  • HAL wysyła wiadomość END, aby wskazać, że operacja skanowania została zakończona.

  • TIS przechodzi do następnej dostępnej częstotliwości na liście.

TIS wywołuje metodę Tuner.scan(AUTO_SCAN) ponownie, aż zostaną wyczerpane wszystkie częstotliwości.

Podczas skanowania możesz zadzwonić pod numer stopScan() lub close(), aby wstrzymać lub zakończyć skanować.

Tuner.scan(BLIND_SCAN)

Jeśli TIS nie ma listy częstotliwości, a HAL dostawcy może wyszukać określona przez użytkownika częstotliwość pobierania zasobu frontendu, a następnie Zalecamy Tuner.scan(BLIND_SCAN).

  • TIS używa wartości Tuner.scan(BLIND_SCAN). Częstotliwość można określić w FrontendSettings w przypadku częstotliwości początkowej, ale TIS ignoruje inne ustawienia w usłudze FrontendSettings.
  • Jeśli sygnał jest zablokowany, HAL zgłasza komunikat skanowania LOCKED.
  • TIS używa Frontend.getStatus do zbierania niezbędnych informacji.
  • TIS ponownie wywołuje metodę Tuner.scan, aby kontynuować skanowanie. (FrontendSettings to ignorowanych).
  • TIS powtarza powyższe czynności, aż wszystkie ustawienia częstotliwości zostaną wyczerpane. HAL zwiększa częstotliwość. Z TIS nie trzeba nic robić. HAL zgłasza PROGRESS.

TIS wywołuje metodę Tuner.scan(AUTO_SCAN) ponownie, aż zostaną wyczerpane wszystkie częstotliwości. HAL zgłasza END, aby wskazać, że operacja skanowania została zakończona.

Podczas skanowania możesz wywołać stopScan() lub close(), aby wstrzymać lub zakończyć skanowanie.

Schemat procesu skanowania TIS.

Rysunek 9. Schemat procesu skanowania TIS

Android.media.tv.tuner.filter

Pakiet filtrów to zbiór operacji filtrowania wraz z konfiguracją, ustawienia, wywołania zwrotne i zdarzenia. Pakiet zawiera poniższe działania. Pełną listę operacji znajdziesz w kodzie źródłowym Androida.

  • configure()
  • start()
  • stop()
  • flush()
  • read()

Pełną listę znajdziesz w kodzie źródłowym Androida.

FilterConfiguration pochodzi z poniższych klas. Konfiguracje są następujące dla typu filtra głównego i określają, jakiego protokołu używa filtr wyodrębniania danych.

  • AlpFilterConfiguration
  • IpFilterConfiguration
  • MmtpFilterConfiguration
  • TlvFilterConfiguration
  • TsFilterConfiguration

Ustawienia pochodzą z poniższych klas. Ustawienia dotyczą filtra i określają, jakie rodzaje danych może wykluczyć filtr.

  • SectionSettings
  • AvSettings
  • PesSettings
  • RecordSettings
  • DownloadSettings

Funkcja FilterEvent pochodzi z klas poniżej w celu raportowania zdarzeń dla różnych różne typy danych.

  • SectionEvent
  • MediaEvent
  • PesEvent
  • TsRecordEvent
  • MmtpRecordEvent
  • TemiEvent
  • DownloadEvent
  • IpPayloadEvent

Od Androida 12 z tunerem HAL 1.1 lub nowszym obsługiwane są te zdarzenia.

  • IpCidChangeEvent
  • RestartEvent
  • ScramblingStatusEvent
Zdarzenia i format danych z filtra
Typ filtra Flagi Wydarzenia Operacja na danych Format danych
TS.SECTION
MMTP.SECTION
IP.SECTION
TLV.SECTION
ALP.SECTION
 isRaw:
true		 Obowiązkowe:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
Zalecane:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Zgodnie z wydarzeniem i wewnętrznym harmonogramem uruchom
Filter.read(buffer, offset, adjustedSize) jeden lub więcej razy.

Dane są kopiowane z MQ HAL do bufora klienta.		 Jeden z zebranych pakietów sesji jest wypełniany przez inny moduł FMQ pakietu sesji.
isRaw:
false		 Obowiązkowe:

DemuxFilterEvent::DemuxFilterSectionEvent[n]
DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcjonalnie:

DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
Filter.read(buffer, offset, DemuxFilterSectionEven[i].size),

Dane są kopiowane z MQ HAL do bufora klienta.
TS.PES isRaw:
true		 Obowiązkowe:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
Zalecane:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Zgodnie z wydarzeniem i wewnętrznym harmonogramem uruchom
Filter.read(buffer, offset, adjustedSize) jeden lub więcej razy.

Dane są kopiowane z MQ HAL do bufora klienta.		 Jeden złożony pakiet PES jest wypełniany przez inny FMQ Pakiet PES.
isRaw:
false		 Obowiązkowe:

DemuxFilterEvent::DemuxFilterPesEvent[n]
DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcjonalnie:

DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
Filter.read(buffer, offset, DemuxFilterPesEven[i].size),

Dane są kopiowane z MQ HAL do bufora klienta.
MMTP.PES isRaw:
true		 Obowiązkowe:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
Zalecane:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Zgodnie z wydarzeniem i wewnętrznym harmonogramem uruchom
Filter.read(buffer, offset, adjustedSize) jeden lub więcej razy.

Dane są kopiowane z MQ HAL do bufora klienta.		 Jeden złożony pakiet MFU jest wypełniany przez inny pakiet FMQ pakietu MFU.
isRaw:
false		 Obowiązkowe:

DemuxFilterEvent::DemuxFilterPesEvent[n]
DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcjonalnie:

DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
Filter.read(buffer, offset, DemuxFilterPesEven[i].size),

Dane są kopiowane z MQ HAL do bufora klienta.
TS.TS
 Nie dotyczy Obowiązkowe:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
Zalecane:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Zgodnie z wydarzeniem i wewnętrznym harmonogramem uruchom
Filter.read(buffer, offset, adjustedSize) jeden lub więcej razy.

Dane są kopiowane z MQ HAL do bufora klienta.		 Odfiltrowano ts z ts nagłówkiem
jest wpisane FMQ.
TS.Audio
TS.Video
MMTP.Audio
MMTP.Video		 isPassthrough:
true		 Opcjonalnie:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW 		Klient może uruchomić polecenie MediaCodec po otrzymaniu DemuxFilterStatus::DATA_READY.
Klient może zadzwonić pod numer Filter.flush po otrzymaniu numeru DemuxFilterStatus::DATA_OVERFLOW.		 Nie dotyczy
isPassthrough:
false		 Obowiązkowe:

DemuxFilterEvent::DemuxFilterMediaEvent[n]
DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcjonalnie:

DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER		 Aby użyć funkcji MediaCodec:
for i=0; i<n; i++
linearblock = MediaEvent[i].getLinearBlock();
codec.startQueueLinearBlock(linearblock)
linearblock.recycle()

Aby użyć bezpośredniego dźwięku w usłudze AudioTrack:
for i=0; i<n; i++
audioHandle = MediaEvent[i].getAudioHandle();
audiotrack.write(encapsulated(audiohandle))		 ES lub częściowe dane ES w pamięci ION.
TS.PCR
IP.NTP
ALP.PTP		 Nie dotyczy Obowiązkowe: nie dotyczy
Opcjonalnie: nie dotyczy		 Nie dotyczy Nie dotyczy
TS.RECORD Nie dotyczy Obowiązkowe:

DemuxFilterEvent::DemuxFilterTsRecordEvent[n]
RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW

RecordStatus::LOW_WATER RecordStatus::HIGH_WATER

Opcjonalnie:
DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 W przypadku danych indeksu:

for i=0; i<n; i++
DemuxFilterTsRecordEvent[i];
W przypadku nagranych materiałów: zgodnie z RecordStatus::* i wewnętrznym harmonogramem jedną z tych wartości:
  • Bieganie przez DvrRecord.write(adustedSize) co najmniej raz.
    Dane są przesyłane z MQ HAL do pamięci masowej.
  • Bieganie przez DvrRecord.write(buffer, adustedSize) co najmniej raz do bufora.
    Dane są kopiowane z MQ HAL do bufora klienta.
 W przypadku danych indeksu: przenoszone w ładunku zdarzenia.

W przypadku nagranych treści: strumień z Muxed TS uzupełniony FMQ.
TS.TEMI Nie dotyczy Obowiązkowe:

DemuxFilterEvent::DemuxFilterTemiEvent[n]
Opcjonalnie:

DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++
DemuxFilterTemiEvent[i];		 Nie dotyczy
MMTP.MMTP Nie dotyczy Obowiązkowe:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
Zalecane:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Zgodnie z wydarzeniem i wewnętrznym harmonogramem uruchom
Filter.read(buffer, offset, adjustedSize) jeden lub więcej razy.

Dane są kopiowane z MQ HAL do bufora klienta.		 Odfiltrowano mmtp z mmtp nagłówkiem
jest wpisane FMQ.
MMTP.RECORD Nie dotyczy Obowiązkowe:

DemuxFilterEvent::DemuxFilterMmtpRecordEvent[n]
RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW

RecordStatus::LOW_WATER RecordStatus::HIGH_WATER

Opcjonalnie:
DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 W przypadku danych indeksu: for i=0; i<n; i++
DemuxFilterMmtpRecordEvent[i];

W przypadku nagranych treści: RecordStatus::* i harmonogram wewnętrzny, wykonaj jedną z tych czynności obserwowanie:
  • Bieganie DvrRecord.write(adjustedSize) raz lub więcej do pamięci masowej.
    Dane są przesyłane z MQ HAL do pamięci masowej.
  • Uruchom DvrRecord.write(buffer, adjustedSize)jeden lub więcej razy na buforowanie.
    Dane są kopiowane z MQ HAL do bufora klienta.
 W przypadku danych indeksu: przenoszone w ładunku zdarzenia.

W przypadku nagranych treści: nagrana transmisja strumieniowa, wypełniona FMQ.

Jeśli źródłem filtra rejestracji jest TLV.TLV do IP.IP dzięki przekazującemu, nagrana transmisja ma TLV i nagłówek IP.
MMTP.DOWNLOAD Nie dotyczy Obowiązkowe:

DemuxFilterEvent::DemuxFilterDownloadEvent[n]
DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcjonalnie:

DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterDownloadEvent[i].size),

Dane są kopiowane z MQ HAL do bufora klienta.		 Pole „Pobierz pakiet” jest wypełnione w FMQ przez inny pakiet do pobrania adresu IP.
IP.IP_PAYLOAD Nie dotyczy Obowiązkowe:

DemuxFilterEvent::DemuxFilterIpPayloadEvent[n]
DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW

Opcjonalnie:

DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER		 for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterIpPayloadEvent[i].size),

Dane są kopiowane z MQ HAL do bufora klienta.		 Pakiet ładunku IP jest wypełniany FMQ przez inny pakiet ładunku IP.
IP.IP
TLV.TLV
ALP.ALP		 isPassthrough:
true		 Opcjonalnie:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW 		Odfiltrowano pliki danych ze strumieniem podrzędnym protokołu; następny filtr w filtrze łańcuch. Nie dotyczy
isPassthrough:
false		 Obowiązkowe:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW
Zalecane:
DemuxFilterStatus::LOW_WATER
DemuxFilterStatus::HIGH_WATER		 Zgodnie z wydarzeniem i wewnętrznym harmonogramem uruchom
Filter.read(buffer, offset, adjustedSize) jeden lub więcej razy.

Dane są kopiowane z MQ HAL do bufora klienta.		 Odfiltrowany strumień podrzędny protokołu z wypełnionym nagłówkiem protokołu FMQ.
IP.PAYLOAD_THROUGH
TLV.PAYLOAD_THROUGH
ALP.PAYLOAD_THROUGH		 Nie dotyczy Opcjonalnie:

DemuxFilterStatus::DATA_READY
DemuxFilterStatus::DATA_OVERFLOW 		Odfiltrowano pliki danych z ładunkiem protokołów. Następny filtr w filtrze łańcuch. Nie dotyczy
Przykładowy proces z użyciem filtra do utworzenia wskaźnika PSI/SI

Przykładowy przepływ pracy z filtrem do tworzenia PSI/SI.

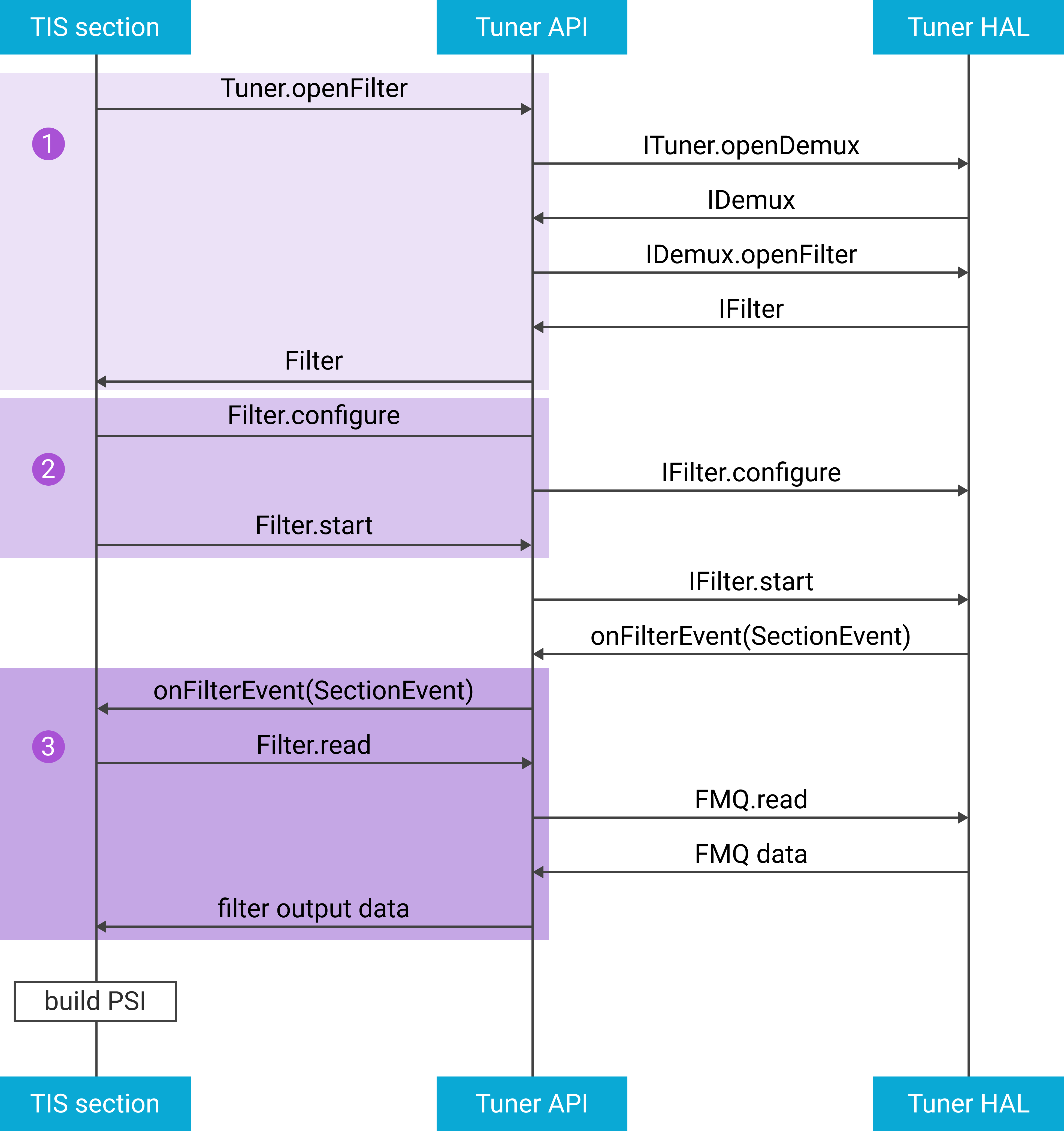

Rysunek 10. Procedura tworzenia PSI/SI

  1. Otwórz filtr.

    Filter filter = tuner.openFilter(
  Filter.TYPE_TS,
  Filter.SUBTYPE_SECTION,
  /* bufferSize */1000,
  executor,
  filterCallback
);

  2. Skonfiguruj i uruchom filtr.

    Settings settings = SectionSettingsWithTableInfo
    .builder(Filter.TYPE_TS)
    .setTableId(2)
    .setVersion(1)
    .setCrcEnabled(true)
    .setRaw(false)
    .setRepeat(false)
    .build();
  FilterConfiguration config = TsFilterConfiguration
    .builder()
    .setTpid(10)
    .setSettings(settings)
    .build();
  filter.configure(config);
  filter.start();

  3. Przetwórz SectionEvent.

    FilterCallback filterCallback = new FilterCallback() {
  @Override
  public void onFilterEvent(Filter filter, FilterEvent[] events) {
    for (FilterEvent event : events) {
      if (event instanceof SectionEvent) {
        SectionEvent sectionEvent = (SectionEvent) event;
        int tableId = sectionEvent.getTableId();
        int version = sectionEvent.getVersion();
        int dataLength = sectionEvent.getDataLength();
        int sectionNumber = sectionEvent.getSectionNumber();
        filter.read(buffer, 0, dataLength); }
      }
    }
};
Przykładowy proces użycia obiektu MediaEvent z filtra

Przykładowy proces użycia obiektu MediaEvent z filtra.

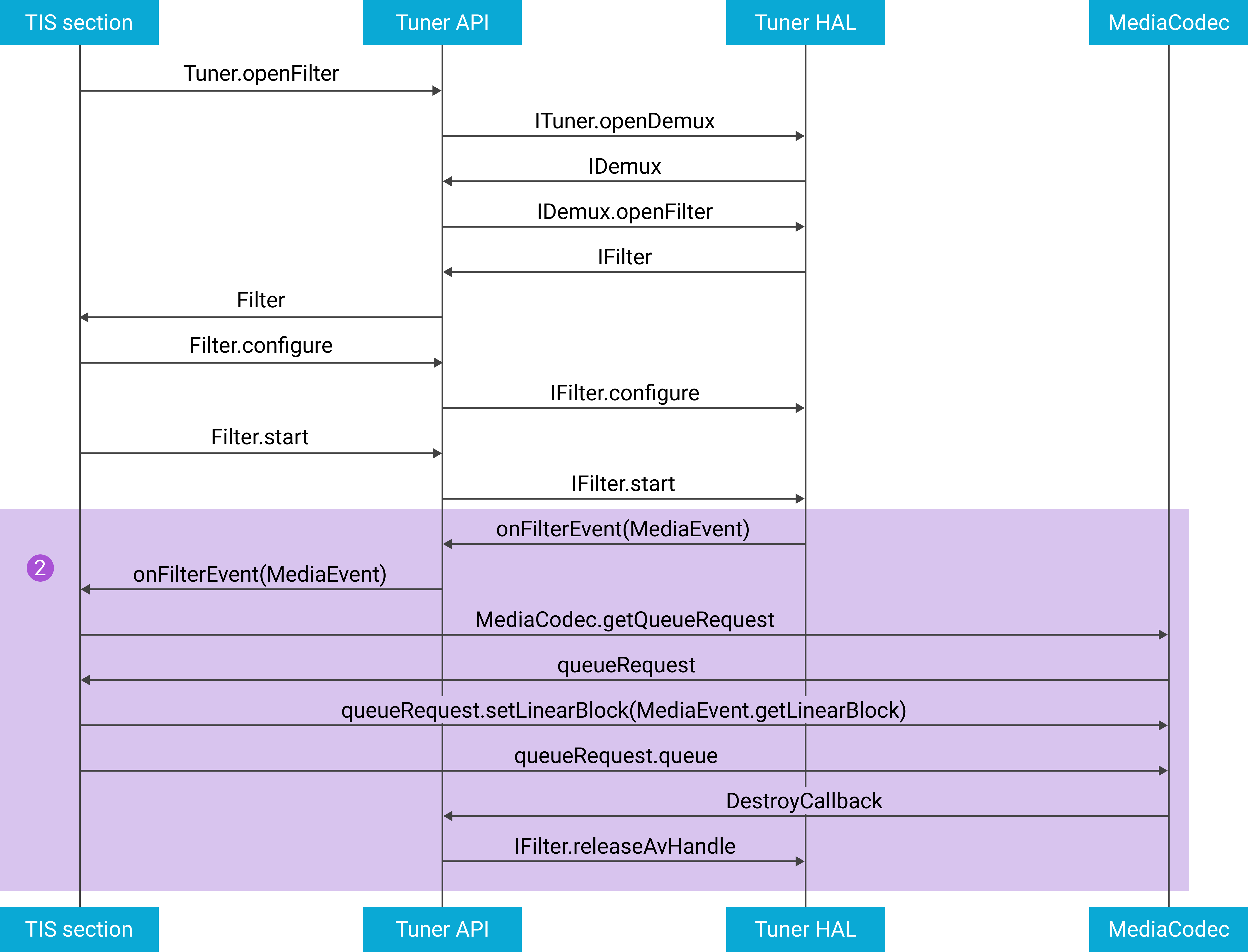

Rysunek 11. Procedura użycia obiektu MediaEvent z filtra

  1. Otwórz, skonfiguruj i uruchom filtry audio/wideo.
  2. Przetwórz MediaEvent.
  3. Odbierz MediaEvent.
  4. Umieść blok liniowy w kolejce do pozycji codec.
  5. Po wykorzystaniu danych zwolnij uchwyt audio/wideo.

Android.media.tv.tuner.dvr

DvrRecorder udostępnia te metody nagrywania.

  • configure
  • attachFilter
  • detachFilter
  • start
  • flush
  • stop
  • setFileDescriptor
  • write

DvrPlayback udostępnia te metody odtwarzania.

  • configure
  • start
  • flush
  • stop
  • setFileDescriptor
  • read

Usługa DvrSettings jest używana do konfigurowania usług DvrRecorder i DvrPlayback. W użyciu OnPlaybackStatusChangedListener i OnRecordStatusChangedListener aby zgłosić stan nagrywarki cyfrowej.

Przykładowy proces rozpoczynania nagrywania

Przykładowy proces rozpoczynania nagrywania.

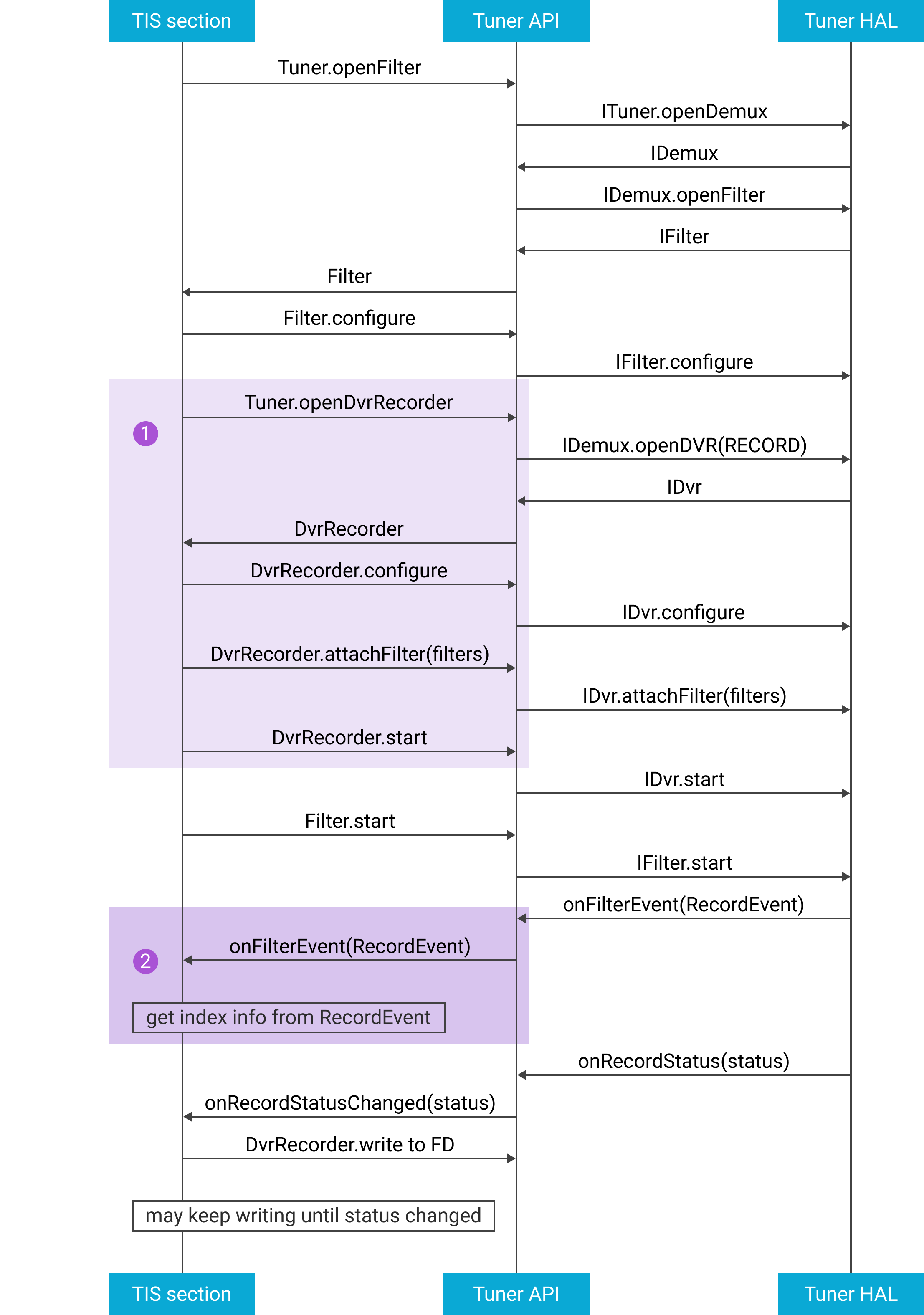

Rysunek 12. Proces rozpoczynania nagrywania

  1. Otwórz, skonfiguruj i uruchom aplikację DvrRecorder.

    DvrRecorder recorder = openDvrRecorder(/* bufferSize */ 1000, executor, listener);
DvrSettings dvrSettings = DvrSettings
.builder()
.setDataFormat(DvrSettings.DATA_FORMAT_TS)
.setLowThreshold(100)
.setHighThreshold(900)
.setPacketSize(188)
.build();
recorder.configure(dvrSettings);
recorder.attachFilter(filter);
recorder.setFileDescriptor(fd);
recorder.start();

  2. Odbierz RecordEvent i pobierz informacje o indeksie.

    FilterCallback filterCallback = new FilterCallback() {
  @Override
  public void onFilterEvent(Filter filter, FilterEvent[] events) {
    for (FilterEvent event : events) {
      if (event instanceof TsRecordEvent) {
        TsRecordEvent recordEvent = (TsRecordEvent) event;
        int tsMask = recordEvent.getTsIndexMask();
        int scMask = recordEvent.getScIndexMask();
        int packetId = recordEvent.getPacketId();
        long dataLength = recordEvent.getDataLength();
        // handle the masks etc. }
      }
    }
};

  3. Zainicjuj OnRecordStatusChangedListener i zapisz dane rekordu.

      OnRecordStatusChangedListener listener = new OnRecordStatusChangedListener() {
    @Override
    public void onRecordStatusChanged(int status) {
      // a customized way to consume data efficiently by using status as a hint.
      if (status == Filter.STATUS_DATA_READY) {
        recorder.write(size);
      }
    }
  };

HAL tunera

HAL tunera jest zgodny z HIDL i definiuje interfejs między platformą na swoim urządzeniu. Dostawcy korzystają z interfejsu do implementacji HAL Tuner oraz używa go do komunikacji z implementacją HAL Tuner.

Moduły

Tuner HAL 1.0

Moduły Podstawowe funkcje sterowania Elementy sterujące modułu Pliki HAL
ITuner Nie dotyczy frontend(open, getIds, getInfo), openDemux, openDescrambler, openLnb, getDemuxCaps ITuner.hal
IFrontend setCallback, getStatus, close tune, stopTune, scan stopScan (setLnb) IFrontend.hal
IFrontendCallback.hal
IDemux close setFrontendDataSource, openFilter, openDvr, getAvSyncHwId, getAvSyncTime, connect / disconnectCiCam IDemux.hal
IDvr close, start, stop, configure attach/detachFilters, flush, getQueueDesc IDvr.hal
IDvrCallback.hal
IFilter close, start, stop, configure, getId flush, getQueueDesc, releaseAvHandle, setDataSource IFilter.hal
IFilterCallback.hal
ILnb close, setCallback setVoltage, setTone, setSatellitePosition, sendDiseqcMessage ILnb.hal
ILnbCallback.hal
IDescrambler close setDemuxSource, setKeyToken, addPid removePid IDescrambler.hal

Tuner HAL 1.1 (pochodzący z tunera HAL 1.0)

Moduły Podstawowe funkcje sterowania Elementy sterujące modułu Pliki HAL
ITuner Nie dotyczy getFrontendDtmbCapabilities @1.1::ITuner.hal
IFrontend tune_1_1, scan_1_1, getStatusExt1_1 link/unlinkCiCam @1.1::IFrontend.hal
@1.1::IFrontendCallback.hal
IFilter getStatusExt1_1 configureIpCid, configureAvStreamType, getAvSharedHandle, configureMonitorEvent @1.1::IFilter.hal
@1.1::IFilterCallback.hal

Schemat blokowy interakcji między modułami HAL tunera.

Rysunek 13. Schemat interakcji między modułami HAL tunera

Połączenie filtrów

HAL tunera obsługuje połączenie filtrów, dzięki czemu filtry mogą być łączone z innymi, lub zastosowanie filtrów wielowarstwowych. Filtry są zgodne z poniższymi regułami.

  • Filtry są połączone w postaci drzewa; ścieżka zamknięcia jest niedozwolona.
  • Węzeł główny jest demuxem.
  • Filtry działają niezależnie.
  • Wszystkie filtry zaczynają pobierać dane.
  • Połączenie filtra wyczyszczone jest przy ostatnim filtrze.

Blok kodu poniżej i na rys. 14 ilustrują przykład filtrowania wielu warstw.

demuxCaps = ITuner.getDemuxCap;
If (demuxCaps[IP][MMTP] == true) {
        ipFilter = ITuner.openFilter(<IP, ..>)
        mmtpFilter1 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter2 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter1.setDataSource(<ipFilter>)
        mmtpFilter2.setDataSource(<ipFilter>)
}

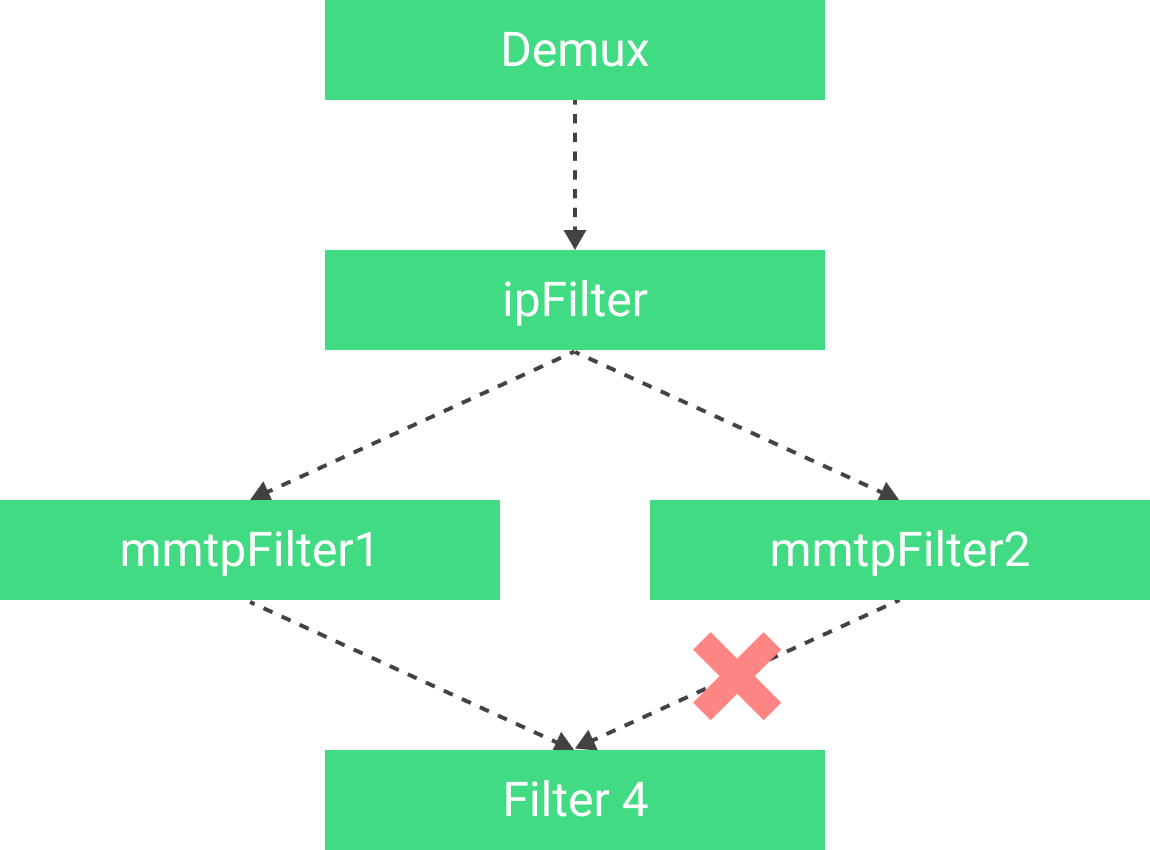

Schemat przedstawiający przykład połączenia filtrów.

Rysunek 14. Schemat blokowy połączenia filtrów dla wielu warstw

Menedżer zasobów tunera

Przed uruchomieniem usługi Tuner Resource Manager (TRM) przełączanie się między 2 aplikacjami wymagało tego samego tunera. Platforma danych wejściowych o telewizji (TIF) wykorzystała model „pierwszy do pozyskania” co oznacza, że zasób zostanie zachowany w przypadku aplikacji, która jako pierwsza uzyska zasób. Jednak ten mechanizm może nie być idealny w niektórych skomplikowanych przypadkach użycia.

TRM działa jako usługa systemowa do zarządzania sprzętem tunera, TVInput i CAS dla aplikacji. TRM stosuje „wygraną na pierwszym planie” który oblicza priorytet aplikacji na podstawie jej pierwszego planu lub tła stanu i typu przypadku użycia. TRM przyznaje lub anuluje zasób na podstawie jego priorytet. TRM centralizuje zarządzanie zasobami ATV na potrzeby transmisji, OTT, i nagrywarka cyfrowa.

Interfejs TRM

TRM ujawnia interfejsy AIDL w ITunerResourceManager.aidl na potrzeby tunera platformy, MediaCas i TvInputHardwareManager, aby zarejestrować się, poprosić lub i uwolnij zasoby.

Poniżej znajdziesz interfejsy zarządzania klientami.

  • registerClientProfile(in ResourceClientProfile profile, IResourcesReclaimListener listener, out int[] clientId)
  • unregisterClientProfile(in int clientId)

Poniżej znajdziesz interfejsy żądania i zwalniania zasobów.

  • requestFrontend(TunerFrontendRequest request, int[] frontendHandle) / releaseFrontend
  • requestDemux(TunerDemuxRequest request, int[] demuxHandle) / releaseDemux
  • requestDescrambler(TunerDescramblerRequest request, int[] descramblerHandle) / releaseDescrambler
  • requestCasSession(CasSessionRequest request, int[] casSessionHandle) / releaseCasSession
  • requestLnb(TunerLnbRequest request, int[] lnbHandle)/releaseLnb

Poniżej znajdziesz klasy klientów i żądań.

  • ResourceClientProfile
  • ResourcesReclaimListener
  • TunerFrontendRequest
  • TunerDemuxRequest
  • TunerDescramblerRequest
  • CasSessionRequest
  • TunerLnbRequest

Priorytet klienta

TRM oblicza priorytet klienta, używając parametrów z profilu i wartości priorytetu z pliku konfiguracji. Priorytetem może być może być też aktualizowana dowolną wartością priorytetu określoną przez klienta.

Parametry w profilu klienta

TRM pobiera identyfikator procesu z mTvInputSessionId, aby zdecydować, czy aplikacja to aplikacja na pierwszym planie lub w tle. Aby utworzyć mTvInputSessionId, TvInputService.onCreateSession lub TvInputService.onCreateRecordingSession inicjuje sesję TIS.

mUseCase wskazuje przypadek użycia sesji. Wstępnie zdefiniowane przypadki użycia to wymienionych poniżej.

TvInputService.PriorityHintUseCaseType  {
  PRIORITY_HINT_USE_CASE_TYPE_PLAYBACK
  PRIORITY_HINT_USE_CASE_TYPE_LIVE
  PRIORITY_HINT_USE_CASE_TYPE_RECORD,
  PRIORITY_HINT_USE_CASE_TYPE_SCAN,
  PRIORITY_HINT_USE_CASE_TYPE_BACKGROUND
}

Plik konfiguracji

Domyślny plik konfiguracji

Domyślny plik konfiguracji poniżej zawiera wartości priorytetów do wstępnie zdefiniowanego użycia przypadków. Użytkownicy mogą zmienić te wartości za pomocą własny plik konfiguracji.

Przypadek użycia Pierwszy plan Tło
LIVE 490 400
PLAYBACK 480 300
RECORD 600 500
SCAN 450 200
BACKGROUND 180 100
Plik konfiguracji niestandardowej

Dostawcy mogą dostosować plik konfiguracji /vendor/etc/tunerResourceManagerUseCaseConfig.xml Ten plik jest używany aby dodawać, usuwać i aktualizować typy przypadków użycia oraz wartości priorytetów przypadków użycia. Dostosowany plik może używać platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfigSample.xml jako szablon.

Na przykład nowy przypadek użycia dostawcy to VENDOR_USE_CASE__[A-Z0-9]+, [0 - 1000]. Powinno być zgodne platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfig.xsd

Dowolna wartość priorytetu i wartość ładna

TRM udostępnia klientowi updateClientPriority, aby zaktualizować dowolne wartości priorytetu i wartości. Dowolna wartość priorytetu zastępuje obliczoną wartość priorytetu od typu przypadku użycia i identyfikatora sesji.

„Dobra wartość” wskazuje, na ile łagodne jest zachowanie klienta, gdy jest on konflikt z innym klientem. „Dobra wartość” zmniejsza priorytet klienta przed wartością priorytetu, która ma zostać porównana z klientem wymagającym.

Mechanizm odzyskiwania

Poniższy diagram pokazuje, jak zasoby są odzyskiwane i przypisywane podczas wystąpi konflikt zasobów.

Schemat procesu odzyskiwania.

Rysunek 15. Schemat mechanizmu odzyskiwania w przypadku konfliktu między tunerem zasoby
