เฟรมเวิร์กตัวรับสัญญาณ

สำหรับ Android 11 ขึ้นไป คุณสามารถใช้ เฟรมเวิร์กตัวรับสัญญาณสำหรับนำเสนอเนื้อหาภาพและเสียง เฟรมเวิร์กจะใช้ฮาร์ดแวร์ จากผู้ขาย ทำให้เหมาะกับ SoC ระดับต่ำและระดับไฮเอนด์ เฟรมเวิร์กนี้มอบวิธีที่ปลอดภัยในการแสดงเนื้อหาภาพและเสียงที่ได้รับการป้องกันโดย สภาพแวดล้อมการดำเนินการที่เชื่อถือได้ (TEE) และเส้นทางสื่อที่ปลอดภัย (SMP) ซึ่งทำให้ ใช้งานในสภาพแวดล้อมที่มีการจำกัดระดับสูงและได้รับการปกป้องด้วยเนื้อหา

อินเทอร์เฟซที่เป็นมาตรฐานระหว่าง Tuner และ Android CAS จะช่วยให้ทำงานได้เร็วขึ้น การผสานรวมระหว่างผู้ให้บริการตัวรับสัญญาณและผู้ให้บริการ CAS อินเทอร์เฟซตัวรับสัญญาณทำงานได้ ร่วมกับ MediaCodec และ AudioTrack เพื่อสร้างโซลูชันระดับโลกหนึ่งเดียวสำหรับ Android TV อินเทอร์เฟซตัวรับสัญญาณรองรับทั้งทีวีดิจิทัลและทีวีแอนะล็อกโดยอิงตาม มาตรฐานการออกอากาศ

คอมโพเนนต์

สำหรับ Android 11 จะมีคอมโพเนนต์ 3 รายการต่อไปนี้ ที่ออกแบบมาสำหรับแพลตฟอร์มทีวี

• Tuner HAL: อินเทอร์เฟซระหว่างเฟรมเวิร์กและผู้ให้บริการ
• Tuner SDK API: อินเทอร์เฟซระหว่างเฟรมเวิร์กกับแอป
• Tuner Resource Manager (TRM): ทรัพยากร HW ของตัวรับสัญญาณสำหรับพิกัด

สําหรับ Android 11 คอมโพเนนต์ต่อไปนี้ ที่ได้รับการปรับปรุงแล้ว

• แคลิฟอร์เนีย V2
• TvInputService หรือบริการอินพุตทีวี (TIS)
• TvInputManagerService หรือบริการโปรแกรมจัดการอินพุตทีวี (TIMS)
• MediaCodec หรือตัวแปลงรหัสสื่อ
• AudioTrack หรือแทร็กเสียง
• MediaResourceManager หรือผู้จัดการทรัพยากรสื่อ (MRM)

รูปที่ 1 การโต้ตอบระหว่างคอมโพเนนต์ของ Android TV

ฟีเจอร์

ฟรอนท์เอนด์รองรับมาตรฐาน DTV ด้านล่าง

• ATSC
• ATSC3
• DVB C/S/T
• ISDB S/S3/T
• แอนะล็อก

ฟรอนท์เอนด์ใน Android 12 ที่มี Tuner HAL 1.1 ขึ้นไปรองรับมาตรฐาน DTV ด้านล่าง

• DTMB

Demux รองรับโปรโตคอลสตรีมด้านล่าง

• สตรีมการนำส่ง (TS)
• โปรโตคอลการส่งสื่อ MPEG (MMTP)
• โปรโตคอลอินเทอร์เน็ต (IP)
• ค่าความยาวของประเภท (TLV)
• โปรโตคอลเลเยอร์ลิงก์ ATSC (ALP)

เครื่องมือถอดรหัสรองรับการป้องกันเนื้อหาด้านล่าง

• เส้นทางสื่อที่ปลอดภัย
• ล้างเส้นทางสื่อ
• ระเบียนในเครื่องที่ปลอดภัย
• เล่นในเครื่องที่ปลอดภัย

Tuner API รองรับกรณีการใช้งานด้านล่าง

• สแกน
• สด
• การเล่น
• บันทึก

ตัวรับสัญญาณ MediaCodec และ AudioTrack รองรับโหมดโฟลว์ข้อมูลด้านล่าง

• เพย์โหลด ES ที่มีบัฟเฟอร์หน่วยความจำที่ชัดเจน
• เพย์โหลด ES ที่มีแฮนเดิลหน่วยความจำที่ปลอดภัย
• โปร่ง

การออกแบบโดยรวม

HAL ตัวรับสัญญาณมีการกำหนดระหว่างเฟรมเวิร์กของ Android และผู้ให้บริการ ฮาร์ดแวร์

• อธิบายว่าผู้ให้บริการคาดหวังอะไรจากเฟรมเวิร์กและผู้ให้บริการรายนี้ สิ่งที่ควรทำ
• ส่งออกฟังก์ชันของฟรอนท์เอนด์, Demux และ Deskrambler ไปยัง ผ่าน IFrontend, IDemux, IDescrambler, IFilter, IDvr และ ILnb อินเทอร์เฟซ
• มีฟังก์ชันในการผสานรวม Tuner HAL กับเฟรมเวิร์กอื่นๆ เช่น MediaCodec และ AudioTrack

จะมีการสร้างคลาส Java ตัวรับสัญญาณและคลาสเนทีฟ

• Tuner Java API อนุญาตให้แอปเข้าถึง Tuner HAL ผ่าน API สาธารณะ
• คลาสดั้งเดิมทำให้ควบคุมสิทธิ์และจัดการ การบันทึกหรือเล่นข้อมูลด้วยตัวรับสัญญาณ HAL ของตัวรับสัญญาณ
• โมดูล Native Tuner เป็นสะพานเชื่อมระหว่างคลาส Tuner Java กับตัวรับสัญญาณ HAL

ระบบสร้างคลาส TRM แล้ว

• จัดการทรัพยากรตัวรับสัญญาณแบบจำกัด เช่น ฟรอนท์เอนด์, LNB, เซสชัน CAS และอุปกรณ์อินพุตทีวีจาก HAL อินพุตทีวี
• ใช้กฎเพื่ออ้างสิทธิ์ทรัพยากรที่ไม่เพียงพออีกครั้งจาก แอป กฎเริ่มต้นคือผู้ชนะในเบื้องหน้า

Media CAS และ CAS HAL ได้รับการเพิ่มประสิทธิภาพด้วยฟีเจอร์ด้านล่างนี้

• เปิดเซสชัน CAS สำหรับการใช้งานและอัลกอริทึมต่างๆ
• รองรับระบบ CAS แบบไดนามิก เช่น การลบและการแทรก CICAM
• ผสานรวมกับ HAL ตัวรับสัญญาณโดยการระบุโทเค็นคีย์

MediaCodec และ AudioTrack ได้รับการเพิ่มประสิทธิภาพด้วยฟีเจอร์ด้านล่างนี้

• ใช้หน่วยความจำ A/V ที่ปลอดภัยเป็นอินพุตเนื้อหา
• กำหนดค่าให้ซิงค์ A/V ของฮาร์ดแวร์ในการเล่น Tunnel
• กำหนดค่าการรองรับ ES_payload และโหมดส่งผ่านแล้ว

รูปที่ 2 แผนภาพองค์ประกอบภายใน Tuner HAL

เวิร์กโฟลว์โดยรวม

แผนภาพด้านล่างแสดงลำดับการโทรของการเล่นการถ่ายทอดสด

ตั้งค่า

รูปที่ 3 ตั้งค่าลำดับการเล่นการถ่ายทอดสด

การจัดการ A/V

รูปที่ 4 การจัดการ A/V สำหรับการเล่นการถ่ายทอดสด

การจัดการเนื้อหาที่อ่านไม่ได้

รูปที่ 5 การจัดการเนื้อหาที่อ่านไม่ได้สำหรับการเล่นการถ่ายทอดสด

กำลังประมวลผลข้อมูล A/V

รูปที่ 6 กำลังประมวลผล A/V สำหรับการเล่นการถ่ายทอดสด

API ของตัวรับสัญญาณ SDK

Tuner SDK API จัดการการโต้ตอบกับ Tuner JNI หรือ Tuner HAL และ TunerResourceManager แอป TIS ใช้ Tuner SDK API เพื่อเข้าถึงตัวรับสัญญาณ ทรัพยากรและองค์ประกอบย่อย เช่น ตัวกรองและดีสแครมเบลอ ฟรอนท์เอนด์และ demux เป็นองค์ประกอบภายใน

รูปที่ 7 การโต้ตอบกับ Tuner SDK API

เวอร์ชัน

สำหรับ Android 12 Tuner SDK API จะรองรับฟีเจอร์ใหม่ใน Tuner HAL 1.1 ซึ่ง เป็นการอัปเกรดรุ่นที่เข้ากันได้แบบย้อนหลังของ Tuner 1.0

ใช้ API ต่อไปนี้เพื่อตรวจสอบเวอร์ชัน HAL ที่ใช้งานอยู่

• android.media.tv.tuner.TunerVersionChecker.getTunerVersion()

ดูเวอร์ชัน HAL ขั้นต่ำที่จำเป็นได้ในเอกสารประกอบของ Android 12 API ใหม่

แพ็กเกจ

Tuner SDK API มีแพ็กเกจ 4 รายการด้านล่าง

• android.media.tv.tuner
• android.media.tv.tuner.frontend
• android.media.tv.tuner.filter
• android.media.tv.tuner.dvr

รูปที่ 8 แพ็กเกจ Tuner SDK API

Android.media.tv.tuner

แพ็กเกจตัวรับสัญญาณคือจุดแรกเข้าในการใช้เฟรมเวิร์กตัวรับสัญญาณ แอป TIS ใช้แพ็กเกจเพื่อเริ่มต้นและรับอินสแตนซ์ทรัพยากรโดยระบุ การตั้งค่าเริ่มต้นและการติดต่อกลับ

• tuner(): เริ่มต้นอินสแตนซ์ตัวรับสัญญาณด้วยการระบุ useCase และ sessionId พารามิเตอร์
• tune(): รับทรัพยากรฟรอนท์เอนด์และปรับแต่งด้วยการระบุ พารามิเตอร์ FrontendSetting
• openFilter(): รับอินสแตนซ์ตัวกรองโดยการระบุประเภทตัวกรอง
• openDvrRecorder(): รับอินสแตนซ์การบันทึกโดยการระบุบัฟเฟอร์ ขนาด
• openDvrPlayback(): รับอินสแตนซ์การเล่นโดยการระบุบัฟเฟอร์ ขนาด
• openDescrambler(): รับอินสแตนซ์เครื่องมือถอดรหัส
• openLnb(): รับอินสแตนซ์ LNB ภายใน
• openLnbByName(): รับอินสแตนซ์ LNB ภายนอก
• openTimeFilter(): รับอินสแตนซ์ตัวกรองเวลา

แพ็กเกจตัวรับสัญญาณมีฟังก์ชันการทำงานที่ไม่ครอบคลุม ตัวกรอง, DVR และแพ็กเกจฟรอนท์เอนด์ ฟังก์ชันการทำงานมีดังนี้

• cancelTuning
• scan / cancelScanning
• getAvSyncHwId
• getAvSyncTime
• connectCiCam1 / disconnectCiCam
• shareFrontendFromTuner
• updateResourcePriority
• setOnTuneEventListener
• setResourceLostListener

Android.media.tv.tuner.frontend

แพ็กเกจฟรอนท์เอนด์ประกอบด้วยคอลเล็กชันการตั้งค่าที่เกี่ยวข้องกับฟรอนท์เอนด์ ข้อมูล สถานะ เหตุการณ์ และความสามารถต่างๆ

ชั้นเรียน

FrontendSettings มาจากมาตรฐาน DTV ที่แตกต่างกันโดยชั้นเรียนด้านล่าง

• AnalogFrontendSettings
• Atsc3FrontendSettings
• AtscFrontendSettings
• DvbcFrontendSettings
• DvbsFrontendSettings
• DvbtFrontendSettings
• Isdbs3FrontendSettings
• IsdbsFrontendSettings
• IsdbtFrontendSettings

จาก Android 12 ที่มี Tuner HAL 1.1 ขึ้นไป ระบบรองรับมาตรฐาน DTV ต่อไปนี้

• DtmbFrontendSettings

FrontendCapabilities ได้มาจากมาตรฐาน DTV ที่แตกต่างกันโดยชั้นเรียน ที่ด้านล่าง

• AnalogFrontendCapabilities
• Atsc3FrontendCapabilities
• AtscFrontendCapabilities
• DvbcFrontendCapabilities
• DvbsFrontendCapabilities
• DvbtFrontendCapabilities
• Isdbs3FrontendCapabilities
• IsdbsFrontendCapabilities
• IsdbtFrontendCapabilities

จาก Android 12 ที่มี Tuner HAL 1.1 ขึ้นไป ระบบรองรับมาตรฐาน DTV ต่อไปนี้

• DtmbFrontendCapabilities

FrontendInfo จะเรียกข้อมูลของฟรอนท์เอนด์ FrontendStatus จะดึงข้อมูลสถานะปัจจุบันของฟรอนท์เอนด์ OnTuneEventListener จะฟังเหตุการณ์ในส่วนฟรอนท์เอนด์ แอป TIS ใช้ ScanCallback ในการประมวลผลการสแกนข้อความจากฟรอนท์เอนด์

สแกนช่อง

ในการตั้งค่าทีวี แอปจะสแกนความถี่ที่เป็นไปได้และสร้างช่อง รายการช่องที่ผู้ใช้เข้าถึงได้ TIS อาจใช้ Tuner.tune Tuner.scan(BLIND_SCAN)หรือTuner.scan(AUTO_SCAN)เพื่อทำให้ช่องเสร็จสมบูรณ์ สแกน

หาก TIS มีข้อมูลการนำส่งที่ถูกต้องสำหรับสัญญาณ เช่น ความถี่ มาตรฐาน (เช่น T/T2, S/S2) และข้อมูลเพิ่มเติมที่จําเป็น (เช่น รหัส PLD) จากนั้น ขอแนะนำให้ใช้ Tuner.tune เป็นตัวเลือกที่เร็วกว่า

เมื่อผู้ใช้โทรหา Tuner.tune ระบบจะดำเนินการต่อไปนี้

• TIS จะป้อนข้อมูลที่จำเป็นให้กับ FrontendSettings โดยใช้ Tuner.tune
• รายงาน HAL จะปรับแต่งข้อความ LOCKED หากสัญญาณล็อกอยู่
• TIS ใช้ Frontend.getStatus เพื่อรวบรวมข้อมูลที่จำเป็น
• TIS ย้ายไปยังความถี่ถัดไปที่ใช้ได้ในรายการความถี่

TIS จะโทรหา Tuner.tune อีกครั้งจนกว่าความถี่ทั้งหมดจะหมด

ระหว่างการปรับแต่ง คุณสามารถโทรหา stopTune() หรือ close() เพื่อหยุดชั่วคราวหรือสิ้นสุดการโทร Tuner.tune สาย

Tuner.scan(AUTO_SCAN)

หาก TIS มีข้อมูลไม่เพียงพอที่จะใช้ Tuner.tune แต่มีความถี่ รายการและประเภทมาตรฐาน (เช่น DVB T/C/S) ขอแนะนำให้ใช้ Tuner.scan(AUTO_SCAN)

เมื่อผู้ใช้โทรหา Tuner.scan(AUTO_SCAN) ระบบจะดำเนินการต่อไปนี้

• TIS ใช้ Tuner.scan(AUTO_SCAN) กับ FrontendSettings ที่กรอกความถี่

• รายงาน HAL จะสแกนข้อความ LOCKED รายการหากสัญญาณล็อกอยู่ HAL อาจ รายงานข้อความสแกนอื่นๆ เพื่อให้ข้อมูลเพิ่มเติมเกี่ยวกับ สัญญาณ

• TIS ใช้ Frontend.getStatus เพื่อรวบรวมข้อมูลที่จำเป็น

• TIS เรียก Tuner.scan สำหรับ HAL เพื่อไปยังการตั้งค่าถัดไปที่เดียวกัน ความถี่ หากโครงสร้าง FrontendSettings ว่างเปล่า HAL จะใช้ขั้นตอนถัดไป การตั้งค่าที่ใช้ได้ มิเช่นนั้น HAL จะใช้ FrontendSettings แบบครั้งเดียว สแกนแล้วส่ง END เพื่อระบุว่าการสแกนเสร็จสิ้นแล้ว

• TIS จะดําเนินการข้างต้นซ้ำจนกว่าการตั้งค่าความถี่ทั้งหมดจะ หมดแล้ว

• HAL จะส่ง END เพื่อระบุว่าการสแกนเสร็จสิ้นแล้ว

• TIS ย้ายไปยังความถี่ถัดไปที่ใช้ได้ในรายการความถี่

TIS จะโทรหา Tuner.scan(AUTO_SCAN) อีกครั้งจนกว่าความถี่ทั้งหมดจะหมด

ระหว่างการสแกน คุณสามารถโทรหา stopScan() หรือ close() เพื่อหยุดชั่วคราวหรือวางสาย สแกน

Tuner.scan(BLIND_SCAN)

หาก TIS ไม่มีรายการความถี่ และ HAL ของผู้ให้บริการค้นหาได้ ความถี่ของฟรอนท์เอนด์ที่ผู้ใช้ระบุเพื่อรับทรัพยากรฟรอนท์เอนด์ Tuner.scan(BLIND_SCAN) คือช่วงเวลาที่แนะนำ

• TIS ใช้ Tuner.scan(BLIND_SCAN) สามารถระบุความถี่ได้ใน FrontendSettingsสำหรับความถี่เริ่มต้น แต่ TIS ไม่สนใจการตั้งค่าอื่นๆ ใน FrontendSettings
• HAL จะรายงานข้อความสแกน LOCKED หากสัญญาณล็อกอยู่
• TIS ใช้ Frontend.getStatus เพื่อรวบรวมข้อมูลที่จำเป็น
• TIS จะโทรหา Tuner.scan อีกครั้งเพื่อสแกนต่อ (FrontendSettings คือ )
• TIS จะดําเนินการข้างต้นซ้ำจนกว่าการตั้งค่าความถี่ทั้งหมดจะ หมดแล้ว HAL จะเพิ่มความถี่โดยไม่ต้องดำเนินการใดๆ จาก TIS รายงาน HAL คือ PROGRESS

TIS จะโทรหา Tuner.scan(AUTO_SCAN) อีกครั้งจนกว่าความถี่ทั้งหมดจะหมด รายงาน HAL คือ END เพื่อระบุว่าการสแกนเสร็จสิ้นแล้ว

ในระหว่างการสแกน คุณสามารถโทรหา stopScan() หรือ close() เพื่อหยุดชั่วคราวหรือสิ้นสุดการสแกนได้

รูปที่ 9 แผนภาพขั้นตอนของการสแกน TIS

Android.media.tv.tuner.filter

แพ็กเกจตัวกรองคือคอลเล็กชันของการดำเนินการของตัวกรอง พร้อมกับการกำหนดค่า การตั้งค่า, Callback และเหตุการณ์ แพ็กเกจมีการดำเนินการด้านล่างนี้ โปรดดูรายการการดำเนินการทั้งหมดได้ในซอร์สโค้ดของ Android

• configure()
• start()
• stop()
• flush()
• read()

โปรดดูรายการทั้งหมดในซอร์สโค้ดของ Android

FilterConfiguration มาจากชั้นเรียนด้านล่าง การกำหนดค่ามีดังนี้ สำหรับประเภทตัวกรองหลัก และระบุโปรโตคอลที่ตัวกรองใช้ แตกข้อมูล

• AlpFilterConfiguration
• IpFilterConfiguration
• MmtpFilterConfiguration
• TlvFilterConfiguration
• TsFilterConfiguration

การตั้งค่ามาจากชั้นเรียนด้านล่าง การตั้งค่านี้มีไว้สำหรับตัวกรอง ประเภทย่อย และระบุประเภทของข้อมูลที่ตัวกรองสามารถยกเว้นได้

• SectionSettings
• AvSettings
• PesSettings
• RecordSettings
• DownloadSettings

FilterEvent ได้มาจากชั้นเรียนด้านล่างเพื่อรายงานเหตุการณ์สำหรับ ประเภทต่างๆ

• SectionEvent
• MediaEvent
• PesEvent
• TsRecordEvent
• MmtpRecordEvent
• TemiEvent
• DownloadEvent
• IpPayloadEvent

จาก Android 12 ที่มี Tuner HAL 1.1 ขึ้นไป ระบบจะรองรับเหตุการณ์ต่อไปนี้

• IpCidChangeEvent
• RestartEvent
• ScramblingStatusEvent

เหตุการณ์และรูปแบบข้อมูลจากตัวกรอง

ประเภทตัวกรอง	ธง	กิจกรรม	การดำเนินการกับข้อมูล	รูปแบบข้อมูล
TS.SECTION MMTP.SECTION IP.SECTION TLV.SECTION ALP.SECTION	isRaw: true	บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW แนะนำ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	ตามกิจกรรมและกำหนดการภายใน ให้เรียกใช้ Filter.read(buffer, offset, adjustedSize) อย่างน้อย 1 รายการ ครั้ง ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	แพ็กเกจเซสชันที่ประกอบแล้วรายการหนึ่งมี FMQ อยู่แล้ว แพ็กเกจเซสชัน
	isRaw: false	บังคับ: DemuxFilterEvent::DemuxFilterSectionEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW ไม่บังคับ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterSectionEven[i].size) วันที่ ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์
TS.PES	isRaw: true	บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW แนะนำ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	ตามกิจกรรมและกำหนดการภายใน ให้เรียกใช้ Filter.read(buffer, offset, adjustedSize) อย่างน้อย 1 รายการ ครั้ง ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	แพ็กเกจ PES ที่ประกอบชิ้นหนึ่งมี FMQ อยู่แล้ว แพ็กเกจ PES
	isRaw: false	บังคับ: DemuxFilterEvent::DemuxFilterPesEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW ไม่บังคับ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterPesEven[i].size) วันที่ ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์
MMTP.PES	isRaw: true	บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW แนะนำ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	ตามกิจกรรมและกำหนดการภายใน ให้เรียกใช้ Filter.read(buffer, offset, adjustedSize) อย่างน้อย 1 รายการ ครั้ง ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	แพ็กเกจ MFU ที่ประกอบแล้วรายการหนึ่งมี FMQ อยู่แล้ว แพ็กเกจ MFU
	isRaw: false	บังคับ: DemuxFilterEvent::DemuxFilterPesEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW ไม่บังคับ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterPesEven[i].size) วันที่ ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์
TS.TS	ไม่มี	บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW แนะนำ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	ตามกิจกรรมและกำหนดการภายใน ให้เรียกใช้ Filter.read(buffer, offset, adjustedSize) อย่างน้อย 1 รายการ ครั้ง ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	กรองtsที่มีส่วนหัวts ออกแล้ว จะอยู่ในรูปแบบ FMQ
TS.Audio TS.Video MMTP.Audio MMTP.Video	isPassthrough: true	ไม่บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW	ลูกค้าเริ่มต้นได้ MediaCodec หลังจากได้รับ DemuxFilterStatus::DATA_READY ลูกค้าสามารถโทรหา Filter.flush หลังจากได้รับ DemuxFilterStatus::DATA_OVERFLOW	ไม่มี
	isPassthrough: false	บังคับ: DemuxFilterEvent::DemuxFilterMediaEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW ไม่บังคับ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	วิธีใช้ MediaCodec: for i=0; i<n; i++ linearblock = MediaEvent[i].getLinearBlock(); codec.startQueueLinearBlock(linearblock) linearblock.recycle() วันที่ หากต้องการใช้เสียงตรงของ AudioTrack ให้ทำดังนี้ for i=0; i<n; i++ audioHandle = MediaEvent[i].getAudioHandle(); audiotrack.write(encapsulated(audiohandle))	ES หรือข้อมูล ES บางส่วนในหน่วยความจำ ION
TS.PCR IP.NTP ALP.PTP	ไม่มี	บังคับ: ไม่มี ไม่บังคับ: ไม่มี	ไม่มี	ไม่มีข้อมูล
TS.RECORD	ไม่มี	บังคับ: DemuxFilterEvent::DemuxFilterTsRecordEvent[n] RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW RecordStatus::LOW_WATER RecordStatus::HIGH_WATER ไม่บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	สำหรับข้อมูลดัชนี: for i=0; i<n; i++ DemuxFilterTsRecordEvent[i]; สำหรับเนื้อหาที่บันทึกไว้ ตาม RecordStatus::* และกำหนดการภายใน ดำเนินการอย่างใดอย่างหนึ่งต่อไปนี้ เรียกใช้DvrRecord.write(adustedSize) ไปยังพื้นที่เก็บข้อมูลอย่างน้อย 1 ครั้ง ระบบจะโอนข้อมูลจาก MQ ของ HAL ไปยังพื้นที่เก็บข้อมูล เรียกใช้DvrRecord.write(buffer, adustedSize) เพื่อบัฟเฟอร์อย่างน้อย 1 ครั้ง ข้อมูลจะถูกคัดลอกจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	สำหรับข้อมูลดัชนี: ข้อมูลที่นำส่งในเพย์โหลดเหตุการณ์ สำหรับเนื้อหาที่บันทึกไว้: สตรีม TS ที่มักซ์จะมี FMQ
TS.TEMI	ไม่มี	บังคับ: DemuxFilterEvent::DemuxFilterTemiEvent[n] ไม่บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ DemuxFilterTemiEvent[i];	ไม่มี
MMTP.MMTP	ไม่มี	บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW แนะนำ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	ตามกิจกรรมและกำหนดการภายใน ให้เรียกใช้ Filter.read(buffer, offset, adjustedSize) อย่างน้อย 1 รายการ ครั้ง ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	กรองmmtpที่มีส่วนหัวmmtp ออกแล้ว จะอยู่ในรูปแบบ FMQ
MMTP.RECORD	ไม่มี	บังคับ: DemuxFilterEvent::DemuxFilterMmtpRecordEvent[n] RecordStatus::DATA_READY RecordStatus::DATA_OVERFLOW RecordStatus::LOW_WATER RecordStatus::HIGH_WATER ไม่บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	สำหรับข้อมูลดัชนี: for i=0; i<n; i++ DemuxFilterMmtpRecordEvent[i]; สำหรับเนื้อหาที่บันทึกไว้ ตาม RecordStatus::* และกำหนดการภายใน ให้ทำอย่างใดอย่างหนึ่ง ต่อไปนี้: เรียกใช้ DvrRecord.write(adjustedSize) อย่างน้อย 1 ครั้ง ในพื้นที่เก็บข้อมูล ระบบจะโอนข้อมูลจาก MQ ของ HAL ไปยังพื้นที่เก็บข้อมูล เรียกใช้DvrRecord.write(buffer, adjustedSize)รายการเดียวหรือ ก็เก็บบัฟเฟอร์ได้มากขึ้น ข้อมูลจะถูกคัดลอกจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	สำหรับข้อมูลดัชนี: ข้อมูลที่นำส่งในเพย์โหลดเหตุการณ์ สำหรับเนื้อหาที่บันทึกไว้: สตรีมที่บันทึกแบบผสม FMQ หากแหล่งที่มาของตัวกรองสำหรับการบันทึกคือ TLV.TLV ถึง IP.IP ที่มี Passthrough สตรีมที่บันทึกไว้จะมี ส่วนหัว TLV และ IP
MMTP.DOWNLOAD	ไม่มี	บังคับ: DemuxFilterEvent::DemuxFilterDownloadEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW ไม่บังคับ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterDownloadEvent[i].size) วันที่ ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	แพ็กเกจการดาวน์โหลดมีการเติม FMQ โดยแพ็กเกจการดาวน์โหลด IP อื่น
IP.IP_PAYLOAD	ไม่มี	บังคับ: DemuxFilterEvent::DemuxFilterIpPayloadEvent[n] DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW ไม่บังคับ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	for i=0; i<n; i++ Filter.read(buffer, offset, DemuxFilterIpPayloadEvent[i].size) วันที่ ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	แพ็กเกจเพย์โหลด IP ได้รับการเติมเป็น FMQ โดยแพ็กเกจเพย์โหลด IP อื่น
IP.IP TLV.TLV ALP.ALP	isPassthrough: true	ไม่บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW	กรองฟีดสตรีมย่อยของโปรโตคอลออกจากตัวกรองถัดไปในตัวกรองแล้ว เครือ	ไม่มี
	isPassthrough: false	บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW แนะนำ: DemuxFilterStatus::LOW_WATER DemuxFilterStatus::HIGH_WATER	ตามกิจกรรมและกำหนดการภายใน ให้เรียกใช้ Filter.read(buffer, offset, adjustedSize) อย่างน้อย 1 รายการ ครั้ง ระบบจะคัดลอกข้อมูลจาก MQ ของ HAL ไปยังบัฟเฟอร์ของไคลเอ็นต์	ระบบกรอกข้อมูลสตรีมย่อยของโปรโตคอลที่มีส่วนหัวของโปรโตคอลที่กรองแล้ว FMQ
IP.PAYLOAD_THROUGH TLV.PAYLOAD_THROUGH ALP.PAYLOAD_THROUGH	ไม่มี	ไม่บังคับ: DemuxFilterStatus::DATA_READY DemuxFilterStatus::DATA_OVERFLOW	กรองฟีดเพย์โหลดโปรโตคอลออกจากตัวกรองถัดไปในตัวกรองแล้ว เครือ	ไม่มี

ตัวอย่างขั้นตอนการใช้ตัวกรองเพื่อสร้าง PSI/SI

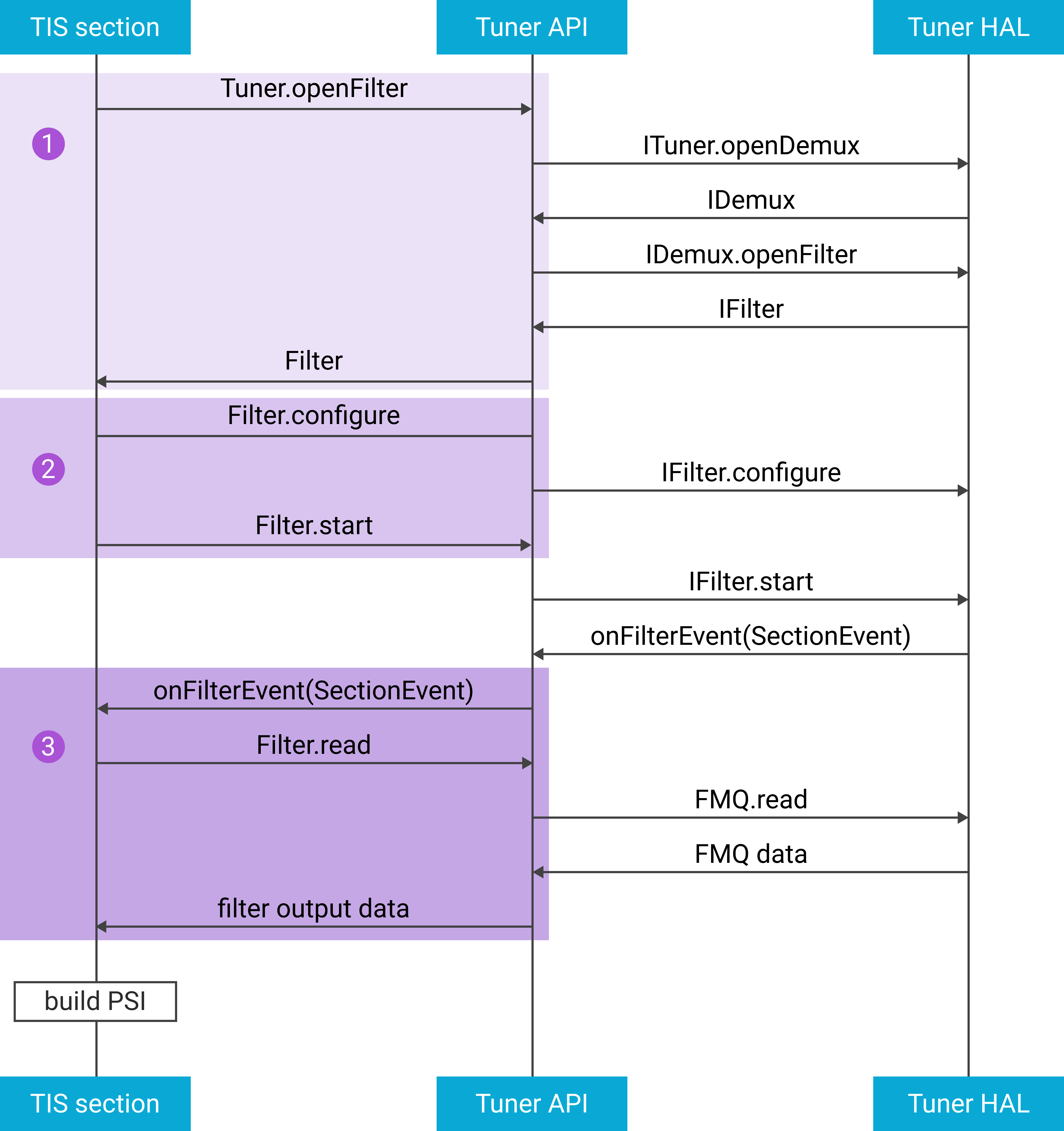

รูปที่ 10 ขั้นตอนการสร้าง PSI/SI

1. เปิดตัวกรอง

   Filter filter = tuner.openFilter(
     Filter.TYPE_TS,
     Filter.SUBTYPE_SECTION,
     /* bufferSize */1000,
     executor,
     filterCallback
   );


2. กําหนดค่าและเริ่มต้นตัวกรอง

   Settings settings = SectionSettingsWithTableInfo
       .builder(Filter.TYPE_TS)
       .setTableId(2)
       .setVersion(1)
       .setCrcEnabled(true)
       .setRaw(false)
       .setRepeat(false)
       .build();
     FilterConfiguration config = TsFilterConfiguration
       .builder()
       .setTpid(10)
       .setSettings(settings)
       .build();
     filter.configure(config);
     filter.start();


3. ประมวลผล SectionEvent

   FilterCallback filterCallback = new FilterCallback() {
     @Override
     public void onFilterEvent(Filter filter, FilterEvent[] events) {
       for (FilterEvent event : events) {
         if (event instanceof SectionEvent) {
           SectionEvent sectionEvent = (SectionEvent) event;
           int tableId = sectionEvent.getTableId();
           int version = sectionEvent.getVersion();
           int dataLength = sectionEvent.getDataLength();
           int sectionNumber = sectionEvent.getSectionNumber();
           filter.read(buffer, 0, dataLength); }
         }
       }
   };


ตัวอย่างขั้นตอนการใช้ MediaEvent จากตัวกรอง

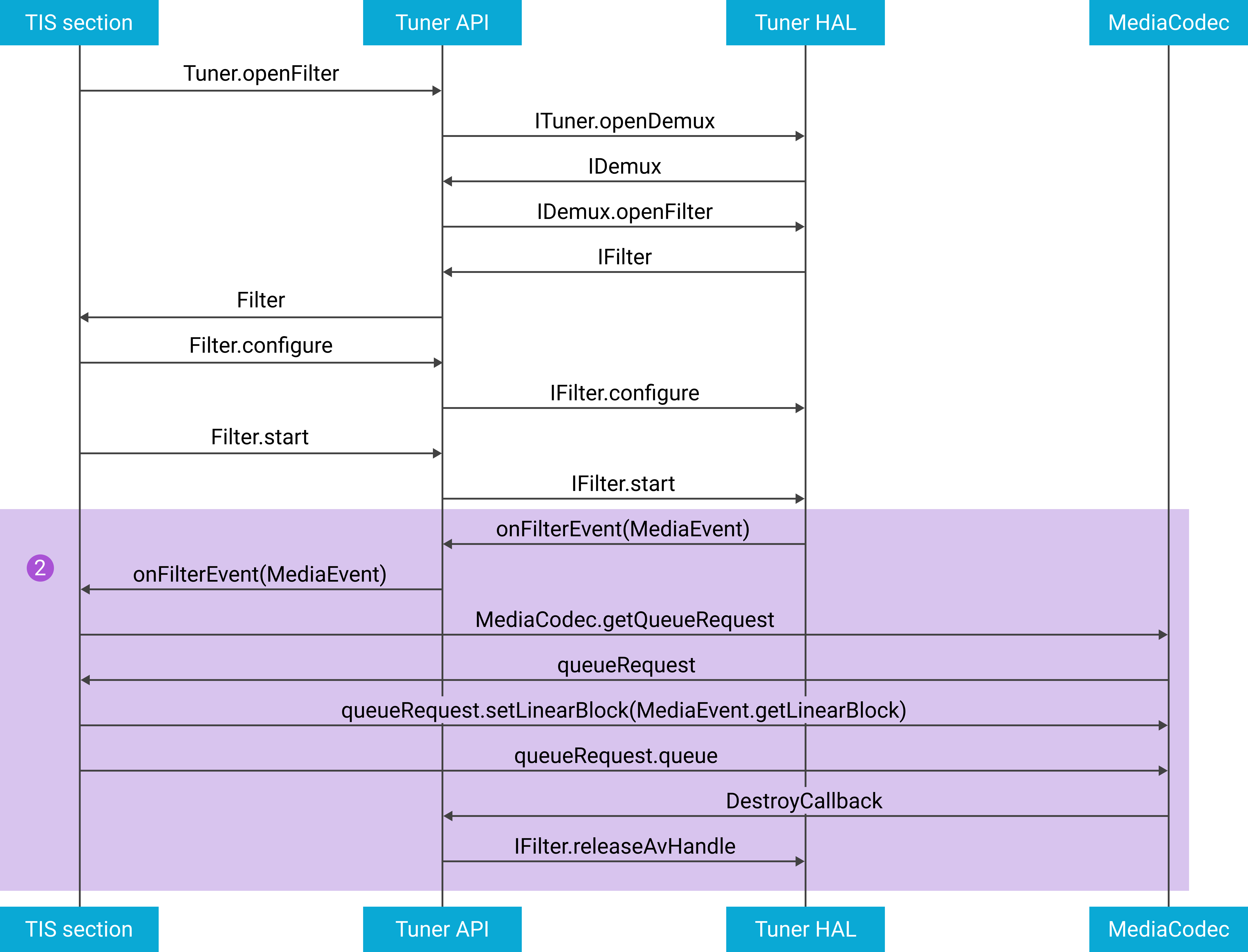

รูปที่ 11 ขั้นตอนการใช้ MediaEvent จากตัวกรอง

1. เปิด กำหนดค่า และเริ่มใช้ฟิลเตอร์ A/V
2. ประมวลผล MediaEvent
3. รับ MediaEvent
4. จัดคิวบล็อกเชิงเส้นกับ codec
5. ปล่อยแฮนเดิล A/V เมื่อใช้อินเทอร์เน็ตแล้ว

Android.media.tv.tuner.dvr

DvrRecorder มีวิธีบันทึกเหล่านี้

• configure
• attachFilter
• detachFilter
• start
• flush
• stop
• setFileDescriptor
• write

DvrPlayback มีวิธีการเล่นเหล่านี้

• configure
• start
• flush
• stop
• setFileDescriptor
• read

DvrSettings ใช้เพื่อกำหนดค่า DvrRecorder และ DvrPlayback ใช้ OnPlaybackStatusChangedListener และ OnRecordStatusChangedListener แล้ว เพื่อรายงานสถานะของอินสแตนซ์ DVR

ตัวอย่างขั้นตอนในการสร้างระเบียน

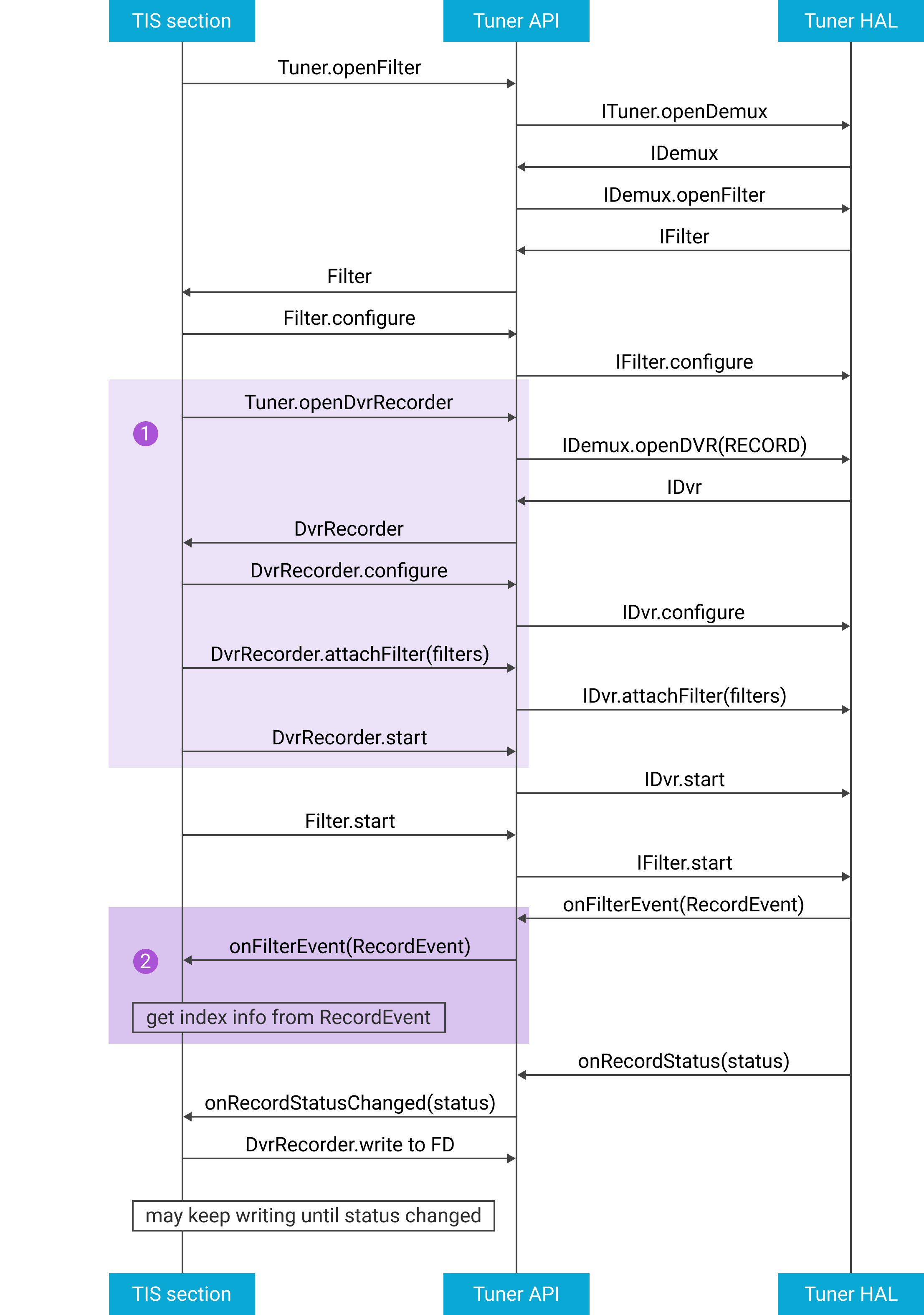

รูปที่ 12 ขั้นตอนเพื่อเริ่มบันทึก

1. เปิด กำหนดค่า และเริ่ม DvrRecorder

   DvrRecorder recorder = openDvrRecorder(/* bufferSize */ 1000, executor, listener);
   DvrSettings dvrSettings = DvrSettings
   .builder()
   .setDataFormat(DvrSettings.DATA_FORMAT_TS)
   .setLowThreshold(100)
   .setHighThreshold(900)
   .setPacketSize(188)
   .build();
   recorder.configure(dvrSettings);
   recorder.attachFilter(filter);
   recorder.setFileDescriptor(fd);
   recorder.start();


2. รับ RecordEvent และดึงข้อมูลดัชนี

   FilterCallback filterCallback = new FilterCallback() {
     @Override
     public void onFilterEvent(Filter filter, FilterEvent[] events) {
       for (FilterEvent event : events) {
         if (event instanceof TsRecordEvent) {
           TsRecordEvent recordEvent = (TsRecordEvent) event;
           int tsMask = recordEvent.getTsIndexMask();
           int scMask = recordEvent.getScIndexMask();
           int packetId = recordEvent.getPacketId();
           long dataLength = recordEvent.getDataLength();
           // handle the masks etc. }
         }
       }
   };


3. เริ่มต้น OnRecordStatusChangedListener และจัดเก็บข้อมูลระเบียน

     OnRecordStatusChangedListener listener = new OnRecordStatusChangedListener() {
       @Override
       public void onRecordStatusChanged(int status) {
         // a customized way to consume data efficiently by using status as a hint.
         if (status == Filter.STATUS_DATA_READY) {
           recorder.write(size);
         }
       }
     };


HAL ตัวรับสัญญาณ

HAL ตัวรับสัญญาณเป็นไปตาม HIDL และกำหนดอินเทอร์เฟซระหว่างเฟรมเวิร์กกับ ฮาร์ดแวร์ของผู้ให้บริการ ผู้ให้บริการใช้อินเทอร์เฟซในการใช้งาน Tuner HAL และ จะใช้กระบวนการนี้ในการสื่อสารกับการปรับใช้ตัวรับสัญญาณ HAL

โมดูล

HAL ตัวรับสัญญาณ 1.0

โมดูล	การควบคุมพื้นฐาน	การควบคุมเฉพาะโมดูล	ไฟล์ HAL
ITuner	ไม่มี	frontend(open, getIds, getInfo) openDemux openDescrambler openLnb getDemuxCaps	ITuner.hal
IFrontend	setCallback, getStatus, close	tune stopTune scan stopScan setLnb	IFrontend.hal IFrontendCallback.hal
IDemux	close	setFrontendDataSource openFilter openDvr getAvSyncHwId getAvSyncTime connect / disconnectCiCam	IDemux.hal
IDvr	close, start, stop, configure	attach/detachFilters, flush, getQueueDesc	IDvr.hal IDvrCallback.hal
IFilter	close, start, stop, configure, getId	flush, getQueueDesc, releaseAvHandle, setDataSource	IFilter.hal IFilterCallback.hal
ILnb	close, setCallback	setVoltage, setTone, setSatellitePosition, sendDiseqcMessage	ILnb.hal ILnbCallback.hal
IDescrambler	close	setDemuxSource setKeyToken addPid removePid	IDescrambler.hal

ตัวรับสัญญาณ HAL 1.1 (มาจากตัวรับสัญญาณ HAL 1.0)

โมดูล	การควบคุมพื้นฐาน	การควบคุมเฉพาะโมดูล	ไฟล์ HAL
ITuner	ไม่มี	getFrontendDtmbCapabilities	@1.1::ITuner.hal
IFrontend	tune_1_1, scan_1_1, getStatusExt1_1	link/unlinkCiCam	@1.1::IFrontend.hal @1.1::IFrontendCallback.hal
IFilter	getStatusExt1_1	configureIpCid, configureAvStreamType, getAvSharedHandle, configureMonitorEvent	@1.1::IFilter.hal @1.1::IFilterCallback.hal

รูปที่ 13 แผนภาพแสดงการโต้ตอบระหว่างโมดูล HAL ของตัวรับสัญญาณ

กรองการลิงก์

HAL ตัวรับสัญญาณรองรับการลิงก์ตัวกรอง ซึ่งตัวกรองสามารถลิงก์กับตัวกรองอื่นๆ ได้ สำหรับเลเยอร์หลายชั้น โดยตัวกรองจะเป็นไปตามกฎด้านล่าง

• ตัวกรองลิงก์กันแบบต้นไม้ ไม่อนุญาตเส้นทางปิด
• โหนดรูทคือ Demux
• ตัวกรองจะทำงานแยกกัน
• ตัวกรองทั้งหมดจะเริ่มรับข้อมูล
• ระบบจะล้างการเชื่อมโยงตัวกรองในตัวกรองล่าสุด

โค้ดบล็อกด้านล่างและรูปที่ 14 แสดงตัวอย่างของการกรองหลายรายการ หลายเลเยอร์

demuxCaps = ITuner.getDemuxCap;
If (demuxCaps[IP][MMTP] == true) {
        ipFilter = ITuner.openFilter(<IP, ..>)
        mmtpFilter1 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter2 = ITuner.openFilter(<MMTP ..>)
        mmtpFilter1.setDataSource(<ipFilter>)
        mmtpFilter2.setDataSource(<ipFilter>)
}

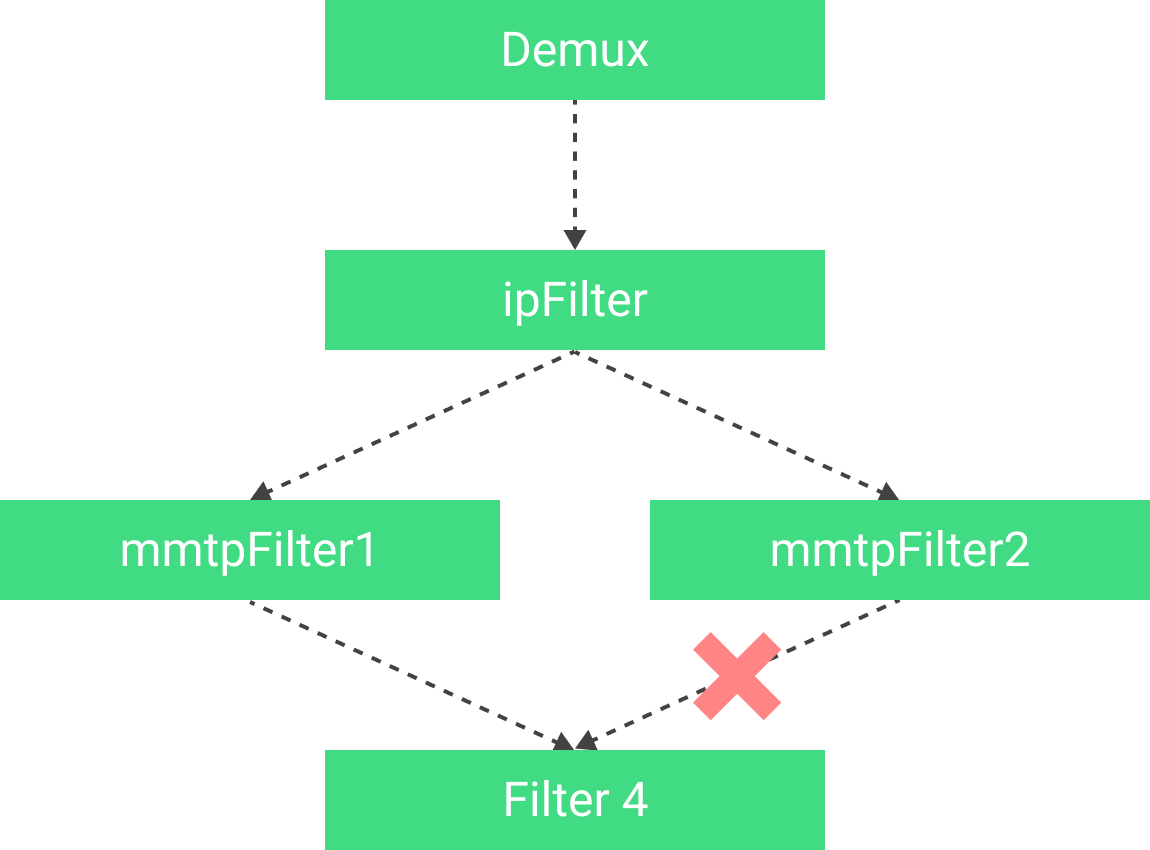

รูปที่ 14 แผนภาพโฟลว์ของการลิงก์ตัวกรองแบบหลายเลเยอร์

ผู้จัดการทรัพยากรตัวรับสัญญาณ

ก่อนเริ่มใช้ Tuner Resource Manager (TRM) การสลับระหว่าง 2 แอปจำเป็นต้องมี ฮาร์ดแวร์ตัวรับสัญญาณเดียวกัน เฟรมเวิร์กอินพุตทีวี (TIF) ใช้ "การได้รับชัยชนะครั้งแรก" ซึ่งหมายความว่าแอปใดก็ตามที่ได้รับทรัพยากรก่อนจะเก็บทรัพยากรนั้นไว้ อย่างไรก็ตาม กลไกนี้อาจไม่เหมาะสำหรับกรณีการใช้งานที่ซับซ้อน

TRM ทำงานเป็นบริการของระบบเพื่อจัดการตัวรับสัญญาณ, TVInput และฮาร์ดแวร์ CAS ทรัพยากรต่างๆ สำหรับแอป TRM ใช้ "ชัยชนะเบื้องหน้า" ที่ คำนวณลำดับความสำคัญของแอปตามพื้นหน้าหรือพื้นหลังของแอป สถานะและประเภทกรณีการใช้งาน TRM จะให้สิทธิ์หรือเพิกถอนทรัพยากรโดยอิงตาม ลำดับความสำคัญ TRM รวมศูนย์การจัดการทรัพยากร ATV สำหรับการออกอากาศ, OTT, และ DVR

อินเทอร์เฟซ TRM

TRM แสดงอินเทอร์เฟซ AIDL ใน ITunerResourceManager.aidl สำหรับตัวรับสัญญาณ MediaCasและTvInputHardwareManagerในการลงทะเบียน ร้องขอ หรือ ปล่อยทรัพยากร

อินเทอร์เฟซสำหรับการจัดการลูกค้าแสดงอยู่ด้านล่าง

• registerClientProfile(in ResourceClientProfile profile, IResourcesReclaimListener listener, out int[] clientId)
• unregisterClientProfile(in int clientId)

อินเทอร์เฟซสำหรับส่งคำขอและปล่อยทรัพยากรมีดังนี้

• requestFrontend(TunerFrontendRequest request, int[] frontendHandle) / วันที่ releaseFrontend
• requestDemux(TunerDemuxRequest request, int[] demuxHandle) / วันที่ releaseDemux
• requestDescrambler(TunerDescramblerRequest request, int[] descramblerHandle) / releaseDescrambler
• requestCasSession(CasSessionRequest request, int[] casSessionHandle) / วันที่ releaseCasSession
• requestLnb(TunerLnbRequest request, int[] lnbHandle) / releaseLnb

ดูคลาสไคลเอ็นต์และคำขอได้ที่ด้านล่าง

• ResourceClientProfile
• ResourcesReclaimListener
• TunerFrontendRequest
• TunerDemuxRequest
• TunerDescramblerRequest
• CasSessionRequest
• TunerLnbRequest

ลำดับความสำคัญของไคลเอ็นต์

TRM จะคำนวณลำดับความสำคัญของไคลเอ็นต์โดยใช้พารามิเตอร์จาก และค่าลำดับความสำคัญจากไฟล์การกำหนดค่า ลำดับความสำคัญอาจ และอัปเดตด้วยค่าลำดับความสำคัญที่กำหนดเองจากไคลเอ็นต์

พารามิเตอร์ในโปรไฟล์ของลูกค้า

TRM จะดึงรหัสกระบวนการจาก mTvInputSessionId เพื่อตัดสินว่าแอป เป็นแอปที่ทำงานอยู่เบื้องหน้าหรือเบื้องหลัง วิธีสร้างmTvInputSessionId TvInputService.onCreateSession หรือ TvInputService.onCreateRecordingSession เริ่มต้นเซสชัน TIS

mUseCase ระบุ Use Case ของเซสชัน Use Case ที่กำหนดไว้ล่วงหน้า ที่ระบุไว้ด้านล่าง

TvInputService.PriorityHintUseCaseType  {
  PRIORITY_HINT_USE_CASE_TYPE_PLAYBACK
  PRIORITY_HINT_USE_CASE_TYPE_LIVE
  PRIORITY_HINT_USE_CASE_TYPE_RECORD,
  PRIORITY_HINT_USE_CASE_TYPE_SCAN,
  PRIORITY_HINT_USE_CASE_TYPE_BACKGROUND
}

ไฟล์การกำหนดค่า

ไฟล์การกำหนดค่าเริ่มต้น

ไฟล์การกำหนดค่าเริ่มต้นด้านล่างแสดงค่าลำดับความสำคัญสำหรับการใช้งานที่กำหนดไว้ล่วงหน้า กรณี ผู้ใช้สามารถเปลี่ยนค่าโดยใช้ ไฟล์การกำหนดค่าที่กำหนดเอง

กรณีการใช้งาน	เบื้องหน้า	ฉากหลัง
LIVE	490	400
PLAYBACK	480	300
RECORD	600	500
SCAN	450	200
BACKGROUND	180	100

ไฟล์การกำหนดค่าที่กำหนดเอง

ผู้ให้บริการปรับแต่งไฟล์การกำหนดค่าได้ /vendor/etc/tunerResourceManagerUseCaseConfig.xml มีการใช้ไฟล์นี้ เพื่อเพิ่ม นําออก หรืออัปเดตประเภท Use Case และค่าลําดับความสําคัญของ Use Case ไฟล์ที่กำหนดเองสามารถใช้ platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfigSample.xml เป็นเทมเพลต

ตัวอย่างเช่น Use Case ของผู้ให้บริการรายใหม่คือ VENDOR_USE_CASE__[A-Z0-9]+, [0 - 1000] รูปแบบควรเป็นไปตามนี้ platform/hardware/interfaces/tv/tuner/1.0/config/tunerResourceManagerUseCaseConfig.xsd

ให้คุณค่าลำดับความสำคัญได้เองและคุ้มราคา

TRM ให้ updateClientPriority แก่ลูกค้าในการอัปเดต ลำดับความสำคัญ และคุณค่าที่เหมาะสม ค่าลำดับความสำคัญที่กำหนดเองจะเขียนทับค่าลำดับความสำคัญที่คำนวณไว้ จากประเภทกรณีการใช้งานและรหัสเซสชัน

ค่าที่ดีจะบ่งชี้ว่าพฤติกรรมของลูกค้ามีการผ่อนปรนเพียงใดเมื่อ ขัดแย้งกับไคลเอ็นต์อื่น มูลค่าที่ดีจะทำให้ลำดับความสำคัญของลูกค้าลดลง ก่อนค่าลำดับความสำคัญจะถูกนำไปเปรียบเทียบกับลูกค้าที่ท้าทาย

กลไกการอ้างสิทธิ์อีกครั้ง

แผนภาพด้านล่างแสดงวิธีการเรียกคืนและมอบหมายทรัพยากร เกิดความขัดแย้งของทรัพยากร

รูปที่ 15 แผนภาพของกลไกการอ้างสิทธิ์ซ้ำสำหรับความขัดแย้งระหว่างตัวรับสัญญาณ ทรัพยากร
