วิเคราะห์ร่องรอย

เมื่อโหลดการติดตามแล้ว ให้คลิกดูการติดตามเพื่อแสดงภาพการติดตามที่อัปโหลด แท็บสำหรับการติดตามแต่ละรายการ จะปรากฏในแผงด้านบนของหน้าต่าง หากไฟล์ที่อัปโหลดมีร่องรอยที่เกี่ยวข้อง ระบบจะวางมุมมองแบบลอยของร่องรอยการบันทึกหน้าจอหรือภาพหน้าจอซ้อนทับบนหน้าจอ

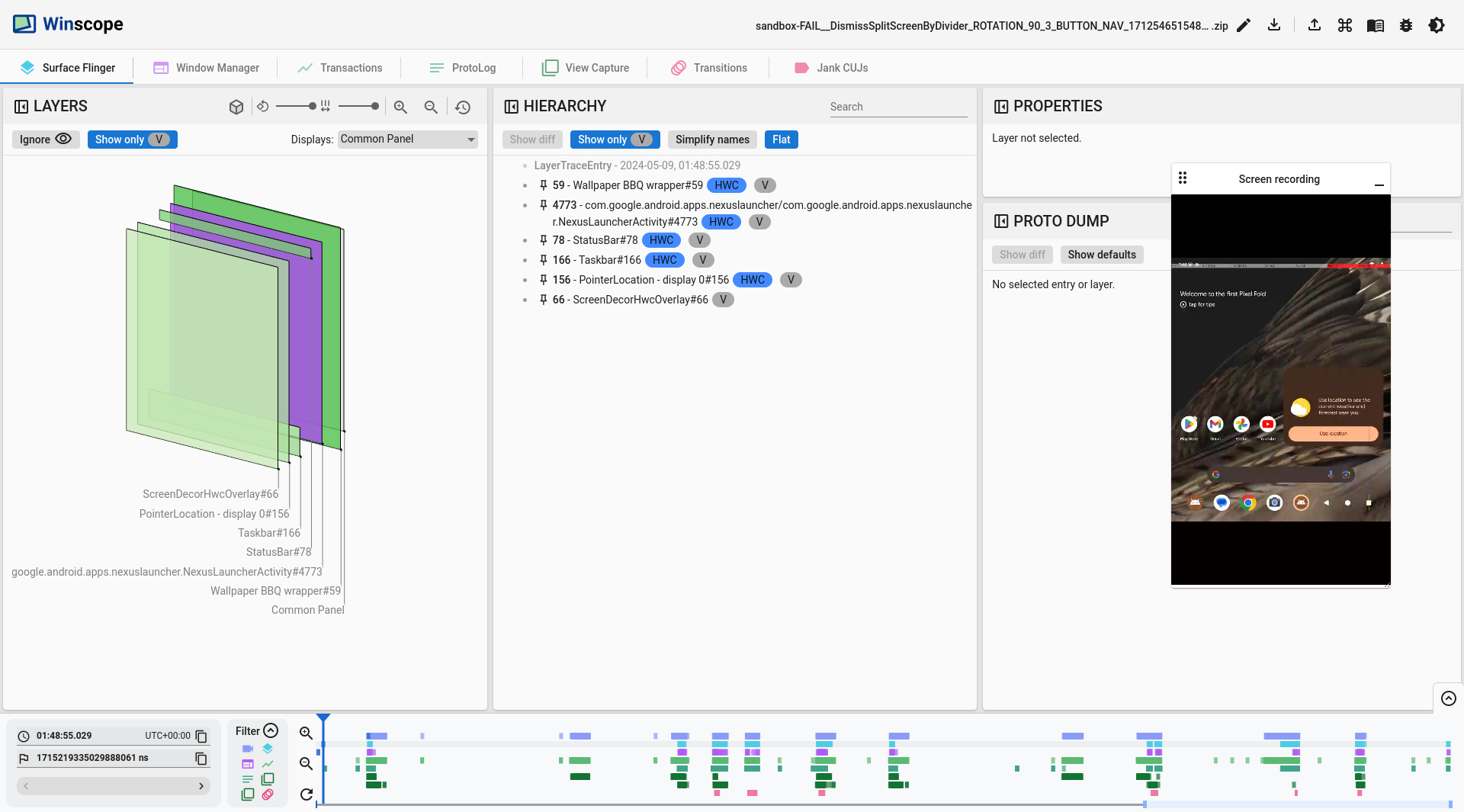

รูปที่ 1 ดูการติดตามใน Winscope

ส่วนต่อไปนี้จะอธิบายองค์ประกอบ UI ในหน้าจอดูการติดตาม

สี่เหลี่ยมผืนผ้า

แผงเลเยอร์สำหรับมุมมอง Winscope เช่น WindowManager, SurfaceFlinger และ ViewCapture จะมีองค์ประกอบสี่เหลี่ยมจาก การติดตามที่แสดงตำแหน่งและลำดับบนแกน z ด้วยภาพ

ตัวควบคุมการนำทางในแผงเลเยอร์ช่วยให้คุณแก้ไขโหมดที่วาดเลเยอร์สี่เหลี่ยมผืนผ้า รวมถึงระยะห่างและการหมุนได้ ดังนี้

รูปที่ 2 การควบคุมรูปสี่เหลี่ยมผืนผ้า

รูปแบบการไล่ระดับสี

หากต้องการตรวจสอบองค์ประกอบทั้งหมดในลําดับชั้นอย่างมีประสิทธิภาพมากขึ้น คุณสามารถใช้ปุ่มรูปแบบ rect เพื่อเปลี่ยนรูปแบบการวาดสี่เหลี่ยมผืนผ้าเป็นการไล่ระดับสี ในรูปแบบการไล่ระดับสี ปุ่มรูปแบบสี่เหลี่ยมผืนผ้าจะเปลี่ยนเป็นสีเทาอ่อน

ในโหมดนี้ ความทึบของสี่เหลี่ยมผืนผ้าแต่ละรูปจะลดลงตามลำดับ z โดยสี่เหลี่ยมผืนผ้าที่มีลำดับ z สูงกว่าจะโปร่งแสงมากกว่า ซึ่งจะช่วยให้คุณเห็น องค์ประกอบทั้งหมดในลำดับชั้นโดยไม่ต้องกังวลว่าสี่เหลี่ยมผืนผ้า จะบดบังกัน

รูปที่ 3 การไล่ระดับสีสี่เหลี่ยมผืนผ้า

รูปแบบความทึบ

หากต้องการเปลี่ยนรูปแบบการวาดสี่เหลี่ยมเป็นความทึบ ให้คลิกปุ่มรูปแบบสี่เหลี่ยม ในรูปแบบความทึบ ปุ่มรูปแบบ rect จะเปลี่ยนเป็นสีเทาเข้ม

ในโหมดนี้ ระบบจะวาดสี่เหลี่ยมผืนผ้าแต่ละรูปตามความทึบแสงของสี่เหลี่ยมผืนผ้านั้น เช่น ความทึบแสงของพื้นผิวหรือ ความทึบแสงของมุมมอง

รูปที่ 4 ความทึบของสี่เหลี่ยมผืนผ้า

รูปแบบ Wireframe

หากต้องการเปลี่ยนการแสดงสี่เหลี่ยมเป็นโครงร่าง ให้คลิกปุ่มรูปแบบสี่เหลี่ยม การแสดงนี้ช่วยให้ตรวจสอบและ วิเคราะห์องค์ประกอบแต่ละรายการภายในลำดับชั้นได้ง่ายขึ้น ในรูปแบบไวร์เฟรม ปุ่มรูปแบบสี่เหลี่ยมผืนผ้าจะเปลี่ยนเป็นเส้นขอบที่ไม่มีการแรเงา

รูปที่ 5 โครงร่างสี่เหลี่ยมผืนผ้า

การหมุน

ใช้แถบเลื่อนการหมุนเพื่อเปลี่ยนมุมมองของสี่เหลี่ยมผืนผ้าระหว่าง 0 ถึง 45 องศา ซึ่งจะช่วยให้คุณเห็นสถานการณ์ที่องค์ประกอบต่างๆ หลุดออกจากหน้าจอ

รูปที่ 6 การหมุนสี่เหลี่ยมผืนผ้า

ระยะห่าง

ใช้แถบเลื่อนระยะห่างเพื่อควบคุมระยะห่างระหว่างเลเยอร์ ซึ่งจะสร้างมุมมอง แบบแบนหรือแบบกระจายมากขึ้นเพื่อให้ตรวจสอบการจัดลำดับ Z ขององค์ประกอบได้ดียิ่งขึ้น

รูปที่ 7 การหันหน้าเป็นรูปสี่เหลี่ยมผืนผ้า

การเลือกจอแสดงผลและหน้าต่าง

ในมุมมอง SurfaceFlinger เมื่อบันทึกข้อมูลในอุปกรณ์ที่มีจอแสดงผลหลายจอ เมนูจะแสดงจอแสดงผลที่พร้อมใช้งานเพื่อให้คุณเลือก เฉพาะจอแสดงผลที่สนใจได้

ใน ViewCapture เมื่อบันทึกหน้าต่างระบบหลายหน้าต่าง เช่น แถบการแจ้งเตือน แถบงาน และตัวเรียกใช้ เมนูจะแสดงหน้าต่างที่พร้อมใช้งาน

เลื่อนและซูม

คุณปรับตำแหน่งของสี่เหลี่ยมผืนผ้าในแนวนอนหรือแนวตั้งได้ โดยคลิกพื้นที่ของสี่เหลี่ยมผืนผ้าแล้วลากเมาส์ หากต้องการซูมเข้า ซูมออก หรือรีเซ็ตระดับการซูม คุณสามารถใช้ปุ่มลูกกลิ้งหรือปุ่มซูม บนแถบควบคุม

ลำดับชั้น

ผู้ใช้ Winscope มักจะใช้เครื่องมือดูลำดับชั้น โปรแกรมดูในรูปที่ 1 แสดงลำดับชั้นต่างๆ ตามร่องรอยที่กำลังวิเคราะห์ เช่น ผู้ดูสามารถแสดงลำดับชั้นของหน้าต่างภายใน WindowManager หรือลำดับชั้นของมุมมองภายในหน้าต่าง UI ของระบบ

ดูข้อมูลเกี่ยวกับประเภทลำดับชั้นที่เฉพาะเจาะจงได้ในส่วนของการติดตามที่เกี่ยวข้อง

ส่วนนี้อธิบายการใช้งานลำดับชั้นทั่วไป เช่น ฟีเจอร์ แสดงความแตกต่าง แสดงเฉพาะ V แบบแบน และค้นหา

รูปที่ 8 การควบคุมลำดับชั้น

แสดงความแตกต่าง

เมื่อเปิดใช้ฟีเจอร์แสดงความแตกต่าง Winscope จะตรวจสอบและ แสดงการเปลี่ยนแปลงระหว่างสถานะปัจจุบันและสถานะก่อนหน้าโดยอัตโนมัติ ฟีเจอร์แสดงความแตกต่างจะไฮไลต์องค์ประกอบที่ถูกนำออกเป็นสีแดง องค์ประกอบที่ แก้ไขเป็นสีน้ำเงิน และองค์ประกอบใหม่ที่สร้างขึ้นเป็นสีเขียว การแสดงภาพนี้ช่วยให้ระบุและทำความเข้าใจความแตกต่างระหว่าง 2 สถานะได้เร็วขึ้น ซึ่งจะช่วยให้ติดตามการเปลี่ยนแปลงและระบุปัญหาที่อาจเกิดขึ้นได้ง่ายขึ้น

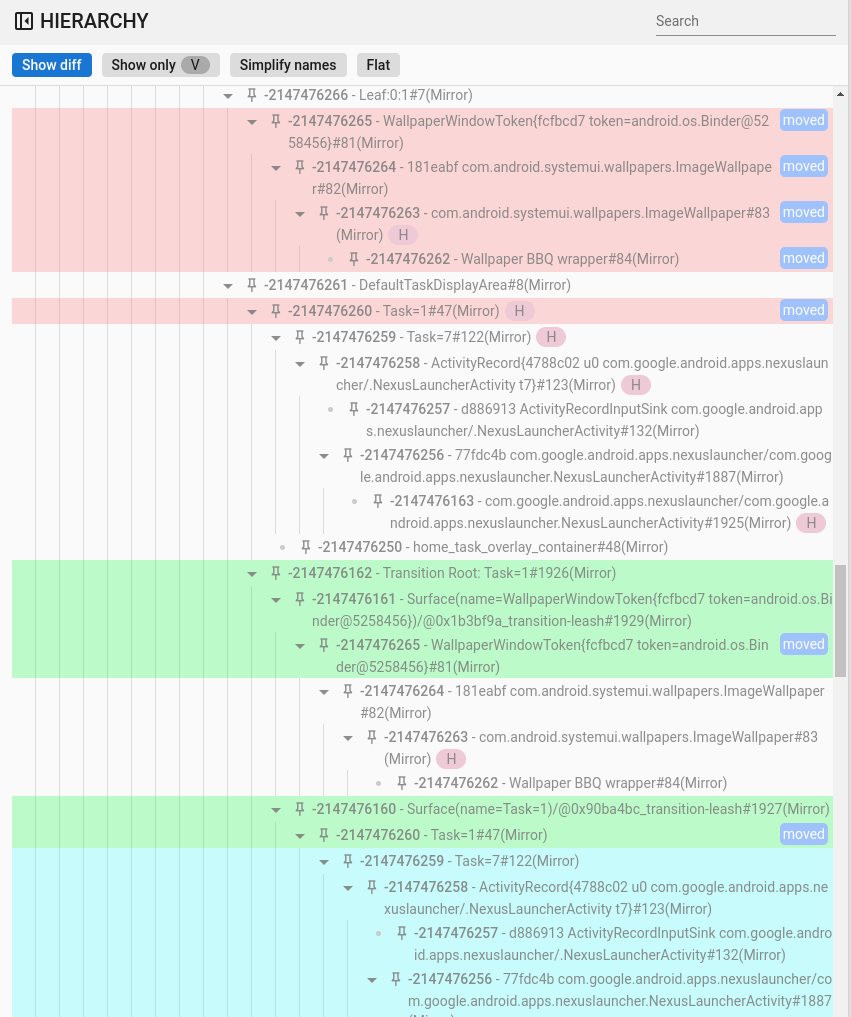

รูปที่ 9 แสดงลำดับชั้นความแตกต่าง

ค้นหาและกรอง

โปรแกรมดูลำดับชั้นมีฟีเจอร์ค้นหาที่ใช้นิพจน์ทั่วไป ตัวกรองนี้กำหนดเป้าหมายทั้งชื่อขององค์ประกอบและ ค่าขององค์ประกอบ (สำหรับพร็อพเพอร์ตี้) เมื่อตัวกรองตรงกับองค์ประกอบย่อยใน ลำดับชั้น ทั้งเชนขององค์ประกอบระดับบนสุดจนถึงรูทของทรีจะปรากฏขึ้น ดังที่ แสดงในรูปต่อไปนี้

รูปที่ 10 ลำดับชั้นการค้นหา

แสดงเฉพาะที่มองเห็นได้

ฟีเจอร์แสดงเฉพาะที่มองเห็นได้ช่วยให้คุณกรององค์ประกอบที่ซ่อนทั้งหมดภายในลำดับชั้นได้ โดยค่าเริ่มต้น Winscope จะแสดงทั้งองค์ประกอบที่มองเห็นได้และมองไม่เห็น องค์ประกอบที่มองเห็นได้จะวาดเป็นสีดำ ส่วนองค์ประกอบที่มองไม่เห็นจะปรากฏเป็นสีเทา

แฟลต

ปุ่มแบนจะจัดโครงสร้างแบบลำดับชั้นใหม่โดยการตัดความสัมพันธ์หลัก-ย่อยระหว่างองค์ประกอบออก การดำเนินการนี้จะแสดงผลองค์ประกอบทั้งหมดใน ระดับเดียวกัน เมื่อใช้ร่วมกับตัวเลือกแสดงเฉพาะที่มองเห็นได้ ลำดับชั้นที่ได้จะแสดงเฉพาะองค์ประกอบที่มองเห็นได้ โดยไม่รวมองค์ประกอบ ระดับบน ดังที่แสดงในรูปต่อไปนี้

รูปที่ 11 ลำดับชั้นแบบราบ

คุณสมบัติ

ภายใน Winscope ผู้ชมจำนวนมากผสานรวมโปรแกรมดูพร็อพเพอร์ตี้ โปรแกรมดูนี้ จะแสดงรายการพร็อพเพอร์ตี้ต่างๆ ที่เชื่อมโยงกับองค์ประกอบที่เลือกจาก มุมมองลำดับชั้น เช่น ผู้ดูสามารถแสดงพร็อพเพอร์ตี้ของ กิจกรรมภายใน WindowManager หรือพร็อพเพอร์ตี้ของมุมมองใน UI ของระบบ

ดูข้อมูลเกี่ยวกับพร็อพเพอร์ตี้ที่เฉพาะเจาะจงได้ที่ส่วนเกี่ยวกับ SurfaceFlinger WindowManager และ View Capture

ส่วนนี้อธิบายลำดับชั้นทั่วไปในฟีเจอร์แสดงความแตกต่าง ค้นหา และแสดงค่าเริ่มต้น

แสดงความแตกต่าง

การใช้ฟีเจอร์แสดงความแตกต่างจะเหมือนกับแสดงความแตกต่างในมุมมองลำดับชั้น

ค้นหาและกรอง

การใช้ฟีเจอร์ค้นหาจะเหมือนกับการค้นหาในมุมมองลำดับชั้น

แสดงค่าเริ่มต้น

โดยค่าเริ่มต้น Winscope จะแสดงเฉพาะค่าพร็อพเพอร์ตี้ที่แก้ไขแล้ว ซึ่งเป็นค่าที่ไม่ใช่ค่าเริ่มต้นสำหรับประเภทข้อมูลที่เกี่ยวข้อง เช่น Winscope จะละเว้น false สำหรับบูลีน 0 สำหรับจำนวนเต็ม null สำหรับออบเจ็กต์ และ [] สำหรับอาร์เรย์ การเพิ่มประสิทธิภาพนี้จะช่วยให้รายการพร็อพเพอร์ตี้ที่ผู้ใช้เห็นมีความเรียบง่ายมากขึ้น อย่างไรก็ตาม ในบางสถานการณ์ การมีมุมมองที่ครอบคลุม ของข้อมูลทั้งหมดที่เกี่ยวข้องกับองค์ประกอบก็เป็นประโยชน์ ในกรณีดังกล่าว ตัวเลือกแสดงค่าเริ่มต้น จะแสดงพร็อพเพอร์ตี้ทั้งหมดที่มีใน Winscope รวมถึงพร็อพเพอร์ตี้ ที่มีค่าว่างหรือค่า Null

รูปที่ 12 ค่าเริ่มต้นของพร็อพเพอร์ตี้

แป้นพิมพ์ลัดทั่วไป

Winscope รองรับแป้นพิมพ์ลัดต่อไปนี้

รูปที่ 13 แป้นพิมพ์ลัดทั่วไป
