البحث عن عمليات التتبُّع

استخدِم SQL للعثور على حالات معيّنة في عمليات تتبُّع Winscope Perfetto. استخدِم أداة عرض البحث العامة في واجهة مستخدم Winscope لتنفيذ طلبات البحث وعرض النتائج في جداول:

الشكل 1. علامة التبويب "البحث في العارض"

يتيح لك عارض البحث كتابة طلبات بحث SQL مخصّصة وتنفيذها على عمليات تتبُّع Perfetto، بالإضافة إلى الوصول إلى طلبات البحث الأخيرة والمحفوظة. توفّر أداة Winscope طرق عرض SQL متخصّصة للمساعدة في البحث عن عمليات تتبُّع SurfaceFlinger والمعاملات وعمليات الانتقال وViewCapture.

استخدِم الاصطلاحات التالية لجميع طرق العرض:

• بالنسبة إلى العمودَين property وflat_property:

  • تكون أسماء السمات بتنسيق snake case، مثل visible_region من LayerProto.

  • تمثّل صيغة النقطة المواقع المدمجة، على سبيل المثال، visible_region.rect.

  • يتم تمييز الحقول المتكرّرة في property باستخدام أقواس مربّعة:

    على سبيل المثال، ضمن مثيلَين من الحقل المتكرّر visible_region.rect، يتم تمثيل الحقل top بالقيمتَين visible_region.rect[0].top وvisible_region.rect[1].top.

  • الحقول المتكرّرة في flat_property غير قابلة للتمييز:

    على سبيل المثال، ضمن مثيلَين من الحقل المتكرّر visible_region.rect، يتم تمثيل الحقل top بواسطة visible_region.rect.top في كلا المثيلَين.

• بالنسبة إلى العمودَين value وprevious_value، يتم تمثيل القيم المنطقية بالرمز 0 (False) أو 1 (True).

ينشئ Winscope هذه العروض من خلال ربط البيانات من الجداول الخاصة بالتتبُّع بجدول Perfettoargs. يمكنك الاستعلام عن هذه الجداول مباشرةً. في جدول args، يتشابه العمود key والعمود flat_key والعمود display_value مع أعمدة العرض property وflat_property وvalue على التوالي.

جدول args:

طرق عرض SQL في SurfaceFlinger

تستخدم بيانات SurfaceFlinger الأولية التنسيقات التالية:

• تكون بيانات الطبقة بالتنسيق LayerProto.

• تكون بيانات جذر التسلسل الهرمي بالتنسيق LayersSnapshotProto.

للبحث في بيانات الطبقة، استخدِم العرض sf_layer_search. تتضمّن طريقة العرض هذه الأعمدة التالية:

للبحث عن بيانات جذر التدرّج الهرمي، استخدِم العرض sf_hierarchy_root_search. يتضمّن هذا العرض الأعمدة التالية:

نماذج طلبات بحث

• ابحث عن جميع اللقطات التي تحتوي فيها الطبقة IME على حدود شاشة صالحة:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• ابحث عن جميع اللقطات التي تتغيّر فيها Taskbar الطبقة color.a (قناة ألفا):

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• ابحث عن جميع اللقطات التي يكون فيها الحد الأدنى Wallpaper أقل من أو يساوي 2400:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• أدرِج جميع السمات الخاصة بالشاشات التي تتضمّن حزمة طبقات صالحة:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• العثور على جميع اللقطات التي تظهر فيها إيماءة التمرير السريع للرجوع

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


جداول البيانات

يتم إنشاء طرق عرض SurfaceFlinger باستخدام الجداول الأساسية التالية.

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

طريقة عرض SQL للمعاملات

تستخدم بيانات بروتوكول المعاملات التنسيق TransactionTraceEntry.

للبحث في بيانات تتبُّع المعاملات، استخدِم طريقة العرض transactions_search. يتضمّن هذا العرض الأعمدة التالية:

نماذج طلبات بحث

• ابحث عن الإطار الذي تم فيه تطبيق معاملة لتغيير موضع الطبقة x إلى -54.0:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• ابحث عن الإطار الذي تمت إضافة طبقة ImeContainer إليه:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


جداول البيانات

يتم إنشاء طريقة عرض SQL للمعاملات باستخدام الجداول الأساسية التالية.

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

تتم إضافة المعاملات الفردية إلى جدول args من تنسيقات مختلفة لرسائل proto استنادًا إلى نوع المعاملة:

• ‫LAYER_ADDED: LayerCreationArgs التنسيق
• ‫LAYER_CHANGED: LayerState التنسيق
• ‫DISPLAY_ADDED: DisplayState التنسيق
• ‫DISPLAY_CHANGED: DisplayState التنسيق
• LAYER_DESTROYED: ما مِن وسيطات
• LAYER_HANDLE_DESTROYED: ما مِن وسيطات
• DISPLAY_REMOVED: ما مِن وسيطات
• NOOP: ما مِن وسيطات

طريقة عرض SQL لعناصر الانتقال

تستخدم بيانات بروتوكول الانتقالات التنسيق ShellTransition.

للبحث في بيانات "عمليات الانتقال"، استخدِم العرض transitions_search. يتضمّن هذا العرض الأعمدة التالية:

نماذج طلبات بحث

ابحث عن خصائص عمليات الانتقال التي يتم التعامل معها من خلال DefaultMixedHandler:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

جداول البيانات

يتم إنشاء طريقة العرض "عمليات الانتقال" باستخدام الجداول الأساسية التالية.

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

طريقة عرض ViewCapture SQL

تستخدم بيانات ViewCapture الأولية التنسيق View.

للبحث في بيانات ViewCapture، استخدِم العرض viewcapture_search. يتضمّن هذا العرض الأعمدة التالية:

نماذج طلبات بحث

ابحث عن جميع الحالات عندما يتحرّك SearchContainerView في الاتجاه y:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

جداول البيانات

يتم إنشاء طريقة العرض ViewCapture باستخدام الجداول الأساسية التالية.

android_viewcapture:

android_viewcapture_view:

جدول SQL الخاص بـ ProtoLog

تستخدم بيانات ProtoLog الأولية التنسيق ProtoLogMessage. تتضمّن طريقة العرض هذه الأعمدة التالية:

نماذج طلبات بحث

• للبحث عن جميع السجلّات التي تتضمّن رسالة تحتوي على transition:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• ابحث عن جميع السجلات التي تحتوي على معرّفات معاملات صالحة:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


تنفيذ طلبات البحث

يمكنك تنفيذ طلبات بحث باستخدام لوحة البحث العام على يمين عارض البحث.

عندما تتفاعل لأول مرة مع لوحة البحث العام، يتم بدء البحث بالتتبُّع، وينشئ Winscope طرق عرض SQL المساعدة. يستغرق هذا الإجراء بضع ثوانٍ. أثناء تهيئة عملية البحث عن الأخطاء، لا يتوفّر المخطط الزمني.

لبدء طلب بحث، اكتب طلب بحث في مربّع البحث وانقر على تنفيذ طلب البحث أو اضغط على Enter في لوحة المفاتيح لتنفيذه.

عند الانتهاء، يظهر جدول النتائج في اللوحة الوسطى. يظهر طلب البحث أسفل مربّع البحث، مع حقل لحفظ طلب البحث بين الجلسات.

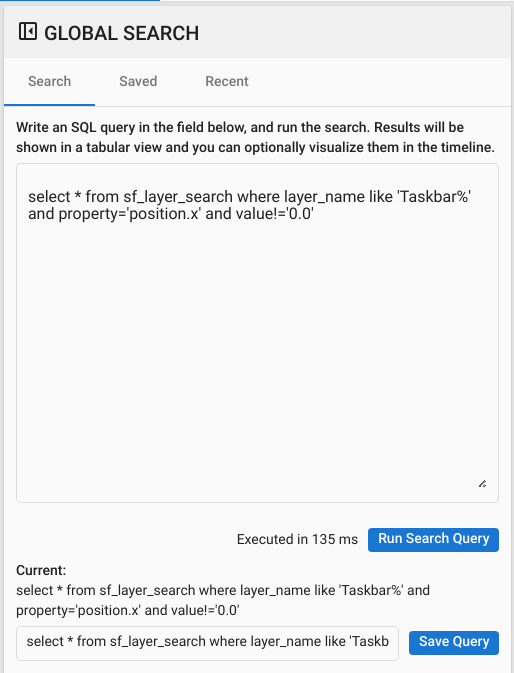

يمكنك الوصول إلى طلبات البحث المحفوظة من خلال النقر على علامة التبويب محفوظة في اللوحة اليمنى، ويمكنك الوصول إلى طلبات البحث التي تم تنفيذها مؤخرًا من خلال النقر على علامة التبويب الأخيرة:

الشكل 2. اللوحة اليمنى في عارض البحث

النتائج

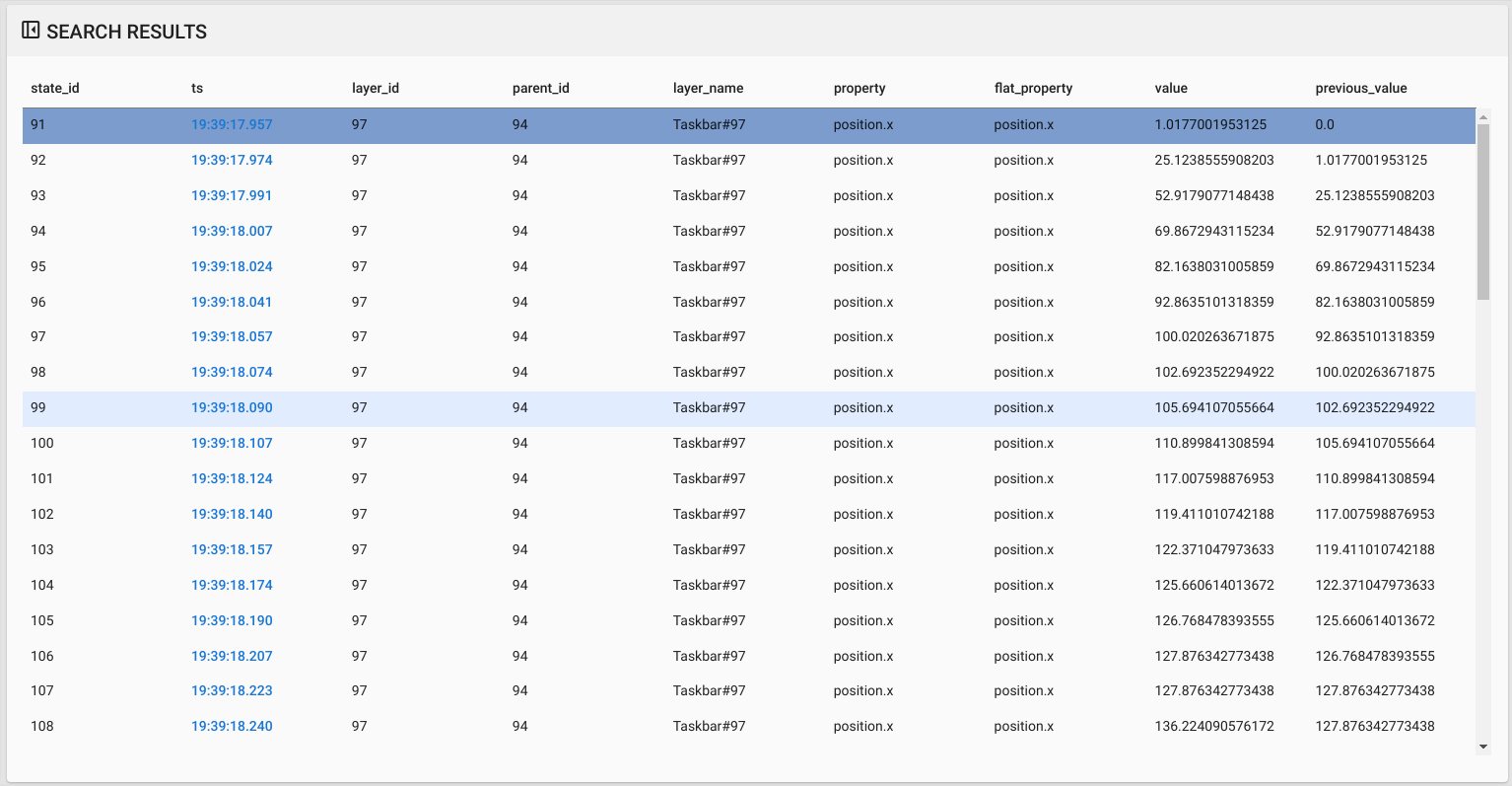

تعرض جميع طلبات البحث نتائج مجدولة، وتظهر في عرض قابل للتمرير مع سلوك تفاعلي مشابه لعارضات التتبّع المستندة إلى السجلّ، مثل "المعاملات" وProtoLog:

الشكل 3. نتائج "عارض البحث"

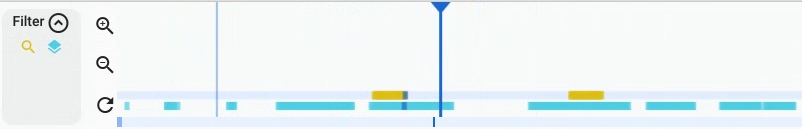

إذا كان الجدول الناتج يحتوي على عمود ts، سيتم تفسير القيم في هذا العمود على أنّها طوابع زمنية وإضافتها إلى التراكب على المخطط الزمني كصف جديد من الإدخالات. انقر على هذا الصف واستخدِم مفتاحَي السهمين المتّجهَين لليمين ولليسار للتنقّل بين الإدخالات:

الشكل 4 مخطط البحث الزمني
