Дампы ViewCapture — это моментальные снимки иерархии видов окна в определённый момент времени, включая местоположение, размер, масштаб и видимость. Трассировки ViewCapture, с другой стороны, предоставляют хронологическую последовательность состояний, давая представление о поведении видов с течением времени. Проще говоря, ViewCapture собирает информацию о видах внутри окна и их свойствах, позволяя вам понять пользовательский опыт в определённые моменты и отслеживать изменения с течением времени. Это полезно для устранения таких неполадок, как отсутствие значка батареи или мерцание уведомления .
Просмотрщик ViewCapture от Winscope позволяет визуализировать состояние представления в текущий момент времени, отслеживать изменения представлений с течением времени и анализировать данные об иерархии представлений на предмет ошибок или аномалий. Покадровая визуализация упрощает проверку состояний представлений по сравнению с записями экрана. Сбор трассировок представлений также менее требователен к ресурсам процессора, чем запись экрана, что упрощает его реализацию.
Дополнительную информацию о сборе трассировок см. в разделе ViewCapture .
Структура вкладки
Вкладка ViewCapture разделена на три панели: представление прямоугольников, представление иерархии и представление свойств.

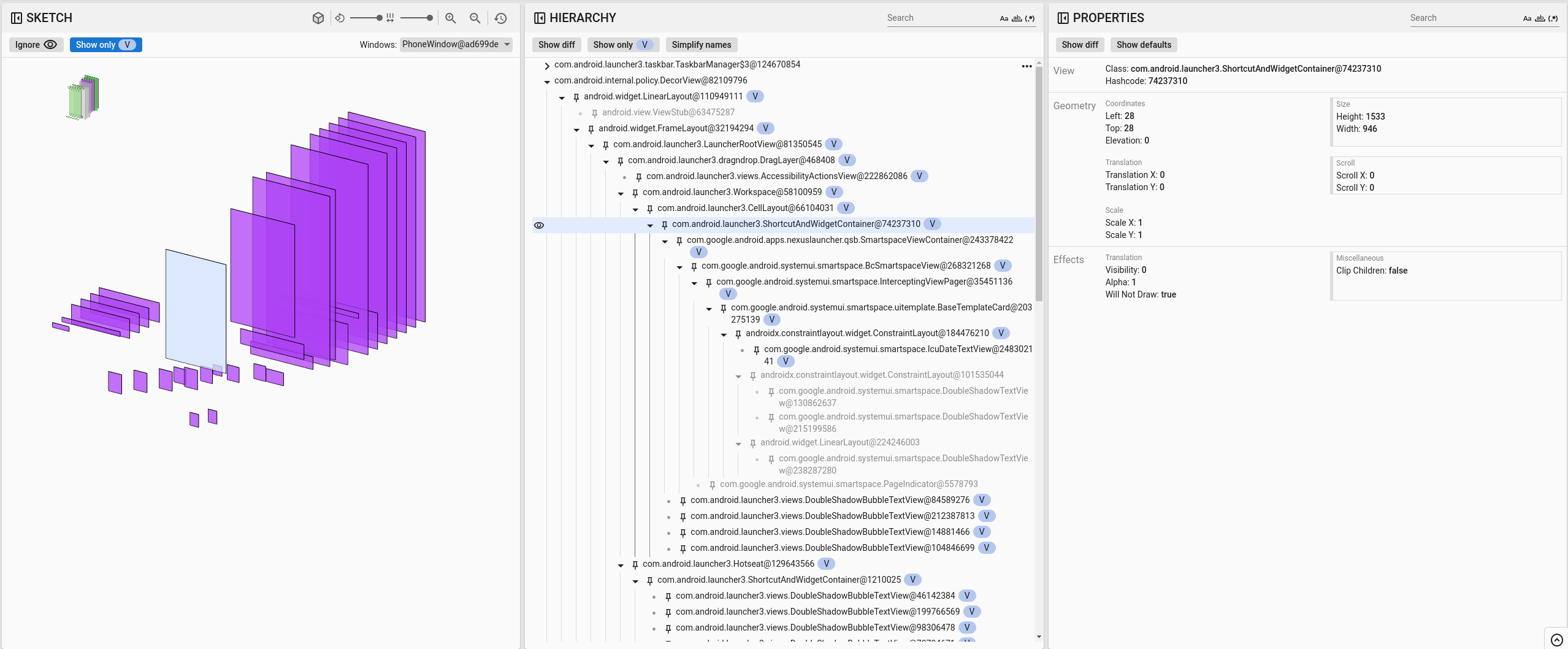

Рисунок 1. Анализ трассировки ViewCapture.
Прямоугольный вид
В левой части экрана отображается трёхмерное изображение иерархии видов. В прямоугольном представлении учитываются границы видов, Z-порядок и прозрачность.
В верхней части окна «Прямоугольники» есть меню, отображающее все доступные окна. Вы можете выбрать одно или все окна, выбрав, что отображать:

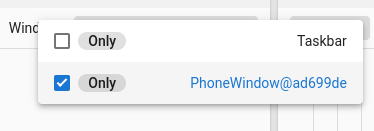

Рисунок 2. Вид прямоугольников ViewCapture.
Иерархический вид
В центральной части вкладки отображается иерархия представлений. Помимо родительско-дочерних отношений между представлениями, это представление также содержит следующую информацию:
- V: Определяет видимые виды.
Вид свойств
Для упрощения отладки средство просмотра ViewCapture предоставляет тщательно подобранный список свойств, представляющий информацию в более структурированном формате. Этот список включает следующие категории:
- Вид: Просмотреть идентификатор.
- Геометрия: координаты, размер, масштаб и другие сведения о геометрии вида.
- Эффекты: Эффекты и другие разнообразные свойства для представлений.
