Дампы ViewCapture представляют собой снимки иерархии представлений окна в определенный момент времени, включая местоположение, размер, масштаб и видимость. Трассировки ViewCapture, с другой стороны, предоставляют хронологическую последовательность состояний, позволяя понять, как представления ведут себя с течением времени. Проще говоря, ViewCapture собирает информацию о представлениях внутри окна и их свойствах, позволяя понять пользовательский опыт в определенные моменты и отслеживать изменения во времени. Это полезно для устранения неполадок, таких как отсутствие значка батареи или мерцание уведомления .
Программа просмотра ViewCapture в Winscope позволяет визуализировать состояние представления в определенный момент времени, отслеживать изменения представления с течением времени и анализировать данные иерархии представлений на предмет ошибок или аномалий. Покадровая визуализация упрощает проверку состояний представления по сравнению с записью экрана. Сбор трассировок представлений также менее ресурсоемок для процессора, чем запись экрана, что упрощает его включение.
Дополнительную информацию о сборе трассировки см. в разделе ViewCapture .
Структура вкладок
Вкладка ViewCapture разделена на три панели: представление прямоугольников, представление иерархии и представление свойств:

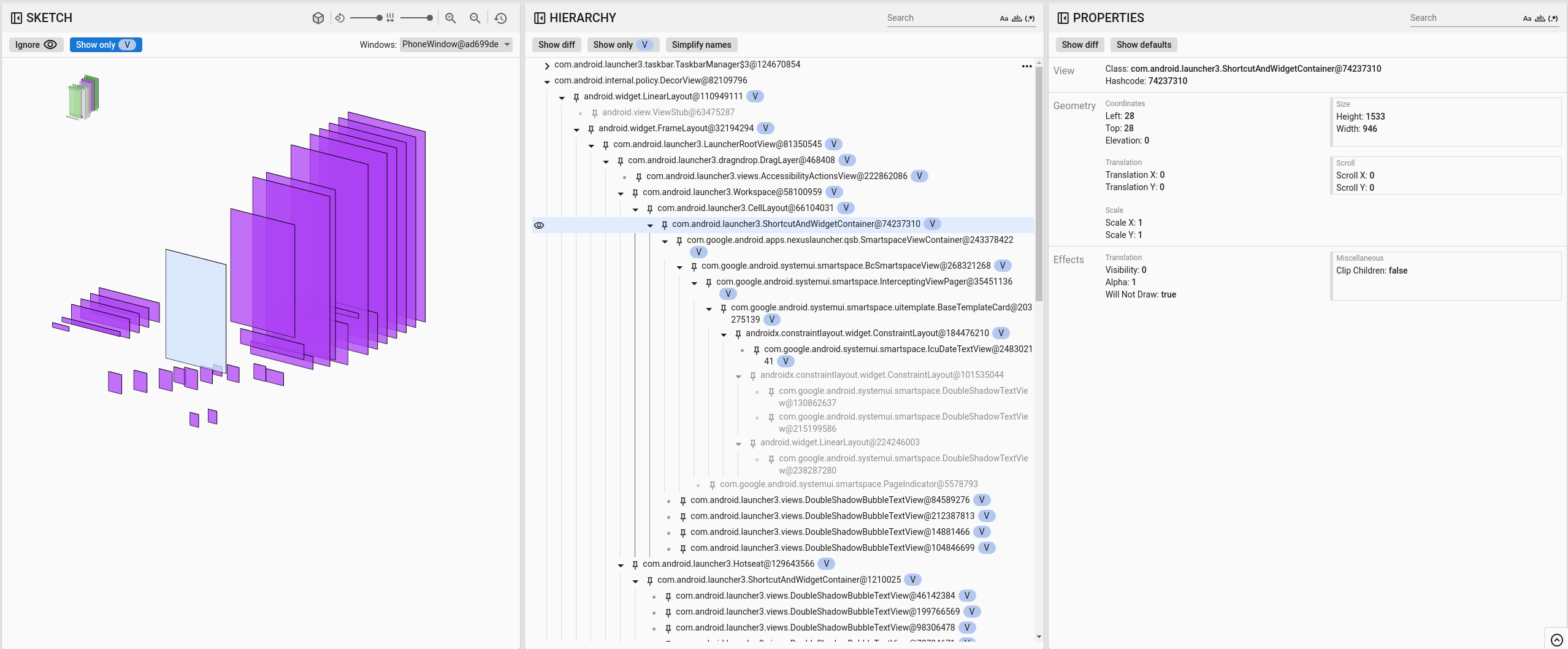

Рисунок 1. Анализ трассировки ViewCapture.
Вид прямоугольников
В левой части экрана отображается трехмерное представление иерархии представлений. В представлении прямоугольников учитываются границы представления, порядок по оси Z и прозрачность.

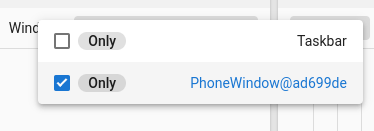

В окне просмотра прямоугольников вверху находится меню, отображающее все доступные окна. При выборе отображаемого содержимого можно выбрать конкретное окно или все окна сразу:
Рисунок 2. Прямоугольники просмотра ViewCapture.
Иерархическое представление
В центральной части вкладки отображается иерархия представлений. Помимо связей «родитель-потомок» между представлениями, это представление также включает следующую информацию:
- V: Идентифицирует видимые виды.
Просмотр свойств
Для упрощения отладки средство просмотра ViewCapture предоставляет тщательно подобранный список свойств, представляя информацию в более организованном формате. Этот список включает следующие категории:
- Вид: Идентификатор вида.
- Геометрия: Координаты, размер, масштаб и другие детали геометрии изображения.
- Эффекты: Эффекты и другие дополнительные свойства, влияющие на отображение.
