Kendaraan software-defined

Software Defined Vehicle (SDV) Android Automotive OS (AAOS) mendukung berbagai domain komputasi otomotif selain infotainmen, seperti cluster instrumen, kontrol bodi, dan bantuan bagi pengemudi.

Ringkasan AAOS

Infotainment (IVI)

AAOS IVI memberikan pengalaman hiburan dan navigasi dalam mobil yang menarik dan bermanfaat.

Kokpit Terpadu (IVI / SDV)

AAOS menyediakan solusi kokpit terpadu yang menggabungkan data cluster untuk membuat solusi kabin lengkap untuk Infotainment dan Kokpit.

Di Luar Kokpit (IVI / SDV)

AAOS mendukung beberapa domain di mobil seperti sasis dan bodi serta integrasi ADAS (QM) untuk menciptakan pengalaman yang dipersonalisasi.

Gambar 1. Area utama SDV.

Platform SDV mengatasi tantangan inti pengembangan kendaraan modern. Platform ini menyediakan fondasi software yang ringkas, berperforma tinggi, dan skalabel berdasarkan stack Android bawaan tanpa monitor. Stack ini menjangkau jauh ke dalam arsitektur kendaraan untuk mendukung komponen di seluruh kendaraan, termasuk aktuator kursi, cluster instrumen, kontrol iklim, pencahayaan, kamera, kaca spion, dan telemetri.

Inti SDV AAOS adalah sistem operasi berbasis Android ringan yang menggabungkan framework tingkat rendah khusus otomotif untuk komunikasi, diagnostik, dan update software. Framework ini memungkinkan SDV AAOS mendukung berbagai pengontrol kendaraan, seperti komputasi inti, kontrol bodi, dan domain cluster.

Platform SDV AAOS juga menyertakan framework Keamanan Layar untuk mengimplementasikan aplikasi panel instrumen, seperti bunyi lonceng, kamera regulasi, dan grafis canggih yang berpadu sempurna dengan konten IVI AAOS. Display Safety mencakup toolchain desain keselamatan dan monitor keselamatan referensi, yang memungkinkan OEM memenuhi persyaratan keselamatan fungsional dengan menggunakan berbagai mekanisme keselamatan platform SoC otomotif.

Pengantar SDV AAOS

SDV AAOS berjalan di lingkungan multi-VM pada sistem di chip (SoC) otomotif, biasanya bersama sistem IVI. SDV AAOS adalah instance Android headless yang memanfaatkan virtualisasi dengan driver VirtIO. Arsitektur ini memungkinkan image sistem yang sama berjalan di lingkungan virtual berbasis cloud seperti Cuttlefish, atau di hypervisor yang mematuhi VirtIO pada hardware target. SDV AAOS menyediakan platform yang terstandardisasi, dapat diupdate, dan aman untuk fungsi kendaraan.

Lingkungan AAOS

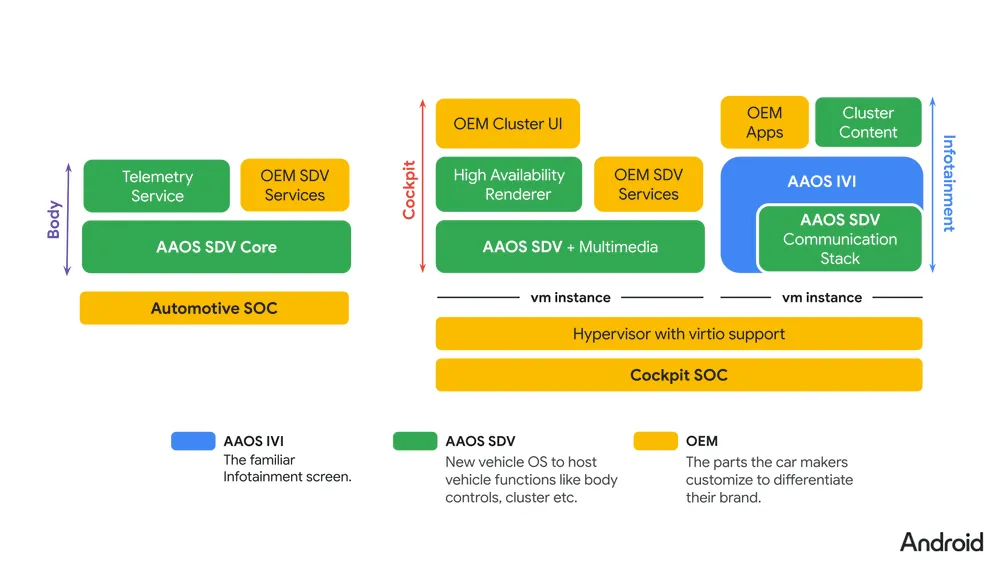

Gambar 2. Lingkungan AAOS.

Kemampuan utama

Kemampuan utama SDV AAOS dijelaskan di bagian ini.

Pengembangan berbasis cloud (model digital akurat)

SDV AAOS dirancang untuk berjalan di perangkat virtual Cuttlefish, sehingga Anda dapat membuat model digital akurat dari lingkungan komputasi kendaraan di cloud atau di komputer lokal. Model digital akurat ini memungkinkan Anda mengembangkan dan menguji software kendaraan (dari layanan individual hingga interaksi multi-VM) sebelum hardware fisik tersedia, sehingga mempercepat waktu penyiapan produk.

Komponen penting:

Cluster instrumen dan rendering kekritisan campuran

SDV AAOS mendukung kasus penggunaan, seperti cluster instrumen digital, yang memerlukan rendering kekritisan campuran, yang menampilkan informasi penting terkait keselamatan seperti lampu peringatan (telltale) bersama konten grafis yang kaya. Rendering ini harus tersedia di awal urutan booting kendaraan.

Komponen penting:

  • SDV Media: Mengaktifkan kemampuan grafis dan media di VM non-IVI.
  • Keamanan Layar: Menyediakan jalur rendering booting awal yang aman secara fungsional untuk informasi cluster dan indikator penting.

Integrasi dan komunikasi layanan otomotif

Platform ini memfasilitasi integrasi dengan arsitektur jaringan kendaraan yang ada menggunakan arsitektur berorientasi layanan (SOA). Hal ini mencakup komunikasi antar-VM, pengelolaan siklus proses layanan, dan komunikasi dengan layanan di ECU lain.

Komponen penting:

  • SDV Core OS: Menyediakan instance Android headless untuk layanan inti:
    • Komunikasi antar-VM
    • Penemuan dan pengelolaan layanan
    • Update sistem dan pengelolaan daya
    • Titik integrasi untuk layanan diagnostik, konfigurasi, dan kalibrasi
  • Broker SOME/IP: Mendukung komunikasi antara layanan SDV dan layanan ECU eksternal menggunakan middleware berorientasi layanan yang skalabel melalui IP (SOME/IP).

Pemrosesan data di perangkat

SDV AAOS mencakup framework untuk pengumpulan data di perangkat dan pemrosesan edge.

Komponen penting:

  • Telemetri SDV: Memfasilitasi pengumpulan data di perangkat dan pemrosesan edge untuk layanan kendaraan ke cloud, dengan dukungan untuk konfigurasi dinamis.

Matriks platform dan dasar pengukuran rilis

Tabel berikut merangkum dasar pengukuran rilis Project Open Source Android (AOSP) publik, profil eksekusi, dan stack teknis untuk SDV AAOS di Android 17 (26Q2) dan update platform berikutnya:

Dimensi platform Spesifikasi dasar pengukuran AOSP publik Titik entri utama
Dasar pengukuran rilis Android 17 (baseline rilis AOSP 26Q2, kompatibel dengan update platform triwulanan dan tahunan berikutnya). Mulai menggunakan kendaraan software-defined
Profil eksekusi (VM tamu) Arsitektur VirtIO multi-VM yang terdiri dari SDV Core (VM Android headless tanpa JVM), SDV Media (grafis kokpit dan Display Safety yang menjalankan HAR dan Safety Monitor), dan SDV IVI (infotainment Android Automotive dan VM cluster DriverUI). Arsitektur sistem SDV AAOS
Antarmuka layanan dan codegen Skema deklaratif dan agnostik transportasi yang ditentukan dalam VSIDL (.vsidl) dan buffering protokol (.proto), yang dikompilasi oleh vsidlc ke dalam binding library klien dan middleware. Ringkasan VSIDL dan middleware
Transportasi antar-VM dan lintas ECU SDV Comms internal melalui soket VirtIO (vsock) atau Ethernet; komunikasi ECU eksternal melalui protokol seperti SOME/IP (menggunakan antarmuka AIDL Stabil SOME/IP broker dan ISomeIpStack); penghubung VHAL IVI melalui ISdvGateway. Ringkasan integrasi SOME/IP dan Menggunakan Gateway SDV di IVI
Agen pengemasan dan runtime Paket layanan .apex yang dapat diupdate secara independen dan dikelola per VM oleh agen Orchestrator, Service Discovery, Health Monitor, Update Manager, dan Vehicle Mode and Power Management (VPM). Arsitektur logis dan Terminologi dan glosarium SDV AAOS

Mulai

Untuk mengetahui informasi selengkapnya tentang penyiapan lingkungan pengembangan, petunjuk build, dan alur kerja paket layanan, lihat Memulai kendaraan yang ditentukan software.
