ট্রেস সার্চ

Winscope Perfetto ট্রেসে নির্দিষ্ট স্টেট খুঁজতে SQL ব্যবহার করুন। Winscope UI-তে গ্লোবাল Search ভিউয়ার আপনাকে কোয়েরি চালাতে এবং সারণীভুক্ত ফলাফল দেখতে দেয়:

ছবি ১. সার্চ ভিউয়ার ট্যাব।

Search ভিউয়ার আপনাকে Perfetto ট্রেসে কাস্টম SQL কোয়েরি লিখতে ও চালাতে দেয়। এছাড়াও, আপনি সাম্প্রতিক ও সেভ করা কোয়েরি অ্যাক্সেস করতে পারবেন। Winscope আপনাকে SurfaceFlinger, ট্রানজ্যাকশন, ট্রানজিশন এবং ViewCapture ট্রেস সার্চ করতে সাহায্য করার জন্য বিশেষ SQL ভিউ প্রদান করে।

সব ভিউয়ের জন্য নিম্নলিখিত কনভেনশন ব্যবহার করুন:

• property ও flat_property কলামের জন্য:

  • প্রপার্টির নাম স্নেক কেসে লেখা হয়, যেমন LayerProto থেকে visible_region।

  • ডট নোটেশন নেস্টেড প্রপার্টিকে দেখায়, যেমন, visible_region.rect।

  • property-এ রিপিট করা ফিল্ডকে স্কোয়ার ব্র্যাকেট দিয়ে আলাদা করা হয়:

    যেমন, রিপিট করা ফিল্ড visible_region.rect-এর দুটি ইনস্ট্যান্সের মধ্যে, top ফিল্ডটি visible_region.rect[0].top এবং visible_region.rect[1].top দ্বারা দেখানো হয়।

  • flat_property-এ রিপিট করা ফিল্ড আলাদা করে চেনা যায় না:

    যেমন, রিপিট করা ফিল্ডের দুটি ইনস্ট্যান্সের মধ্যে visible_region.rect, top ফিল্ডটি দুটি ইনস্ট্যান্সেই visible_region.rect.top দ্বারা উপস্থাপিত হয়।

• value ও previous_value কলামের জন্য, বুলিয়ান ভ্যালু 0 (False) বা 1 (True) দিয়ে বোঝানো হয়।

Winscope, ট্রেস-নির্দিষ্ট টেবিল থেকে ডেটা Perfetto args টেবিল-এর সাথে যুক্ত করে এই ভিউ তৈরি করে। আপনি সরাসরি এইসব টেবিল কোয়েরি করতে পারবেন। args সারণীতে, key, flat_key ও display_value কলামগুলি যথাক্রমে ভিউ কলাম property, flat_property ও value-এর সাথে সাদৃশ্যপূর্ণ।

args টেবিল:

SurfaceFlinger SQL ভিউ

SurfaceFlinger প্রোটো ডেটা এইসব ফর্ম্যাট ব্যবহার করে:

• লেয়ার ডেটা LayerProto ফর্ম্যাটে আছে।
• হায়ারার্কি রুট ডেটা LayersSnapshotProto ফর্ম্যাটে আছে।

লেয়ার ডেটা সার্চ করতে, sf_layer_search ভিউ ব্যবহার করুন। এই ভিউতে এইসব কলাম রয়েছে:

হায়ারার্কি রুট ডেটা সার্চ করতে, sf_hierarchy_root_search ভিউ ব্যবহার করুন। এই ভিউতে এইসব কলাম রয়েছে:

কোয়েরির উদাহরণ

• যেসব ফ্রেমে IME লেয়ার দেখা যাচ্ছে সেগুলি খুঁজুন:

  SELECT DISTINCT ts, layer_id, layer_name FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND is_visible=1


• IME লেয়ারে সঠিক স্ক্রিন বাউন্ড আছে এমন সব ফ্রেম খুঁজুন:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'IME%'
    AND property='screen_bounds.bottom'
    AND value<='24000'


• Taskbar লেয়ার color.a (আলফা) পরিবর্তন হয় এমন সব ফ্রেম খুঁজুন:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name like 'Taskbar%'
    AND property='color.a'
    AND value!=previous_value


• এমন সব ফ্রেম খুঁজুন যেখানে Wallpaper-এর নিচের বাউন্ডারি ২৪০০-এর থেকে কম বা সমান:

  SELECT ts, value, previous_value FROM sf_layer_search
    WHERE layer_name LIKE 'Wallpaper%'
    AND property='bounds.bottom'
    AND cast_int!(value) <= 2400


• সঠিক লেয়ার স্ট্যাক সহ ডিসপ্লের জন্য সব প্রপার্টির তালিকা তৈরি করুন:

  SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
  INNER JOIN sf_hierarchy_root_search STATE
    ON STATE.state_id = STATE_WITH_DISPLAY_ON.state_id
    AND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'
    AND STATE_WITH_DISPLAY_ON.value!='4294967295'
    AND STATE.property LIKE CONCAT(
      SUBSTRING(
          STATE_WITH_DISPLAY_ON.property,
          0,
          instr(STATE_WITH_DISPLAY_ON.property, ']')
      ),
      '%'
    )


• যেসব ফ্রেমে সোয়াইপ ব্যাক জেসচার দেখা যাচ্ছে সেগুলি খুঁজে বের করুন

  SELECT DISTINCT STATE.ts FROM sf_layer_search STATE
    WHERE STATE.layer_name LIKE 'EdgeBackGestureHandler%'


ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিল ব্যবহার করে SurfaceFlinger ভিউ তৈরি করা হয়।

surfaceflinger_layers_snapshot:

surfaceflinger_layer:

ট্রানজ্যাকশন SQL ভিউ

ট্রানজ্যাকশন প্রোটো ডেটা TransactionTraceEntry ফর্ম্যাট ব্যবহার করে।

ট্রানজ্যাকশন ট্রেস ডেটা সার্চ করতে, transactions_search ভিউ ব্যবহার করুন। এই ভিউতে এইসব কলাম অন্তর্ভুক্ত থাকে:

কোয়েরির উদাহরণ

• যে ফ্রেমে লেয়ার x-এর পজিশন পরিবর্তন করে -৫৪.০ করা হয়েছে সেই ফ্রেমটি খুঁজে বের করুন:

  SELECT ts, transaction_id, value FROM transactions_search
    WHERE flat_property='transactions.layer_changes.x'
    AND value='-54.0'


• যে ফ্রেমে ImeContainer লেয়ার যোগ করা হয়েছে সেটি খুঁজুন:

  SELECT ts FROM transactions_search
    WHERE flat_property='added_layers.name'
    AND value='ImeContainer'


ডেটা টেবিল

নিচে উল্লেখ করা টেবিল ব্যবহার করে ট্রানজ্যাকশন SQL ভিউ তৈরি করা হয়।

surfaceflinger_transactions:

android_surfaceflinger_transaction:

android_surfaceflinger_transaction_flag:

ট্রানজ্যাকশনের ধরনের উপর ভিত্তি করে, আলাদা আলাদা proto message ফর্ম্যাট থেকে args টেবিলে আলাদা আলাদা ট্রানজ্যাকশন যোগ করা হয়:

• LAYER_ADDED: LayerCreationArgs ফর্ম্যাট
• LAYER_CHANGED: LayerState ফর্ম্যাট
• DISPLAY_ADDED: DisplayState ফর্ম্যাট
• DISPLAY_CHANGED: DisplayState ফর্ম্যাট
• LAYER_DESTROYED: কোনও আর্গুমেন্ট নেই
• LAYER_HANDLE_DESTROYED: কোনও আর্গুমেন্ট নেই
• DISPLAY_REMOVED: কোনও আর্গুমেন্ট নেই
• NOOP: কোনও আর্গুমেন্ট নেই

ট্রানজিশনের SQL ভিউ

ট্রানজিশন প্রোটো ডেটা ShellTransition ফর্ম্যাট ব্যবহার করে।

ট্রানজিশন ডেটা সার্চ করতে, transitions_search ভিউ ব্যবহার করুন। এই ভিউতে এইসব কলাম অন্তর্ভুক্ত থাকে:

কোয়েরির উদাহরণ

DefaultMixedHandler দ্বারা ম্যানেজ করা ট্রানজিশনের প্রপার্টি খুঁজুন:

  SELECT
    PROPS.ts,
    PROPS.transition_id,
    PROPS.property,
    PROPS.value
  FROM transitions_search HANDLER_MATCH
  INNER JOIN transitions_search PROPS
    ON HANDLER_MATCH.transition_id = PROPS.transition_id
  WHERE HANDLER_MATCH.property = 'handler'
    AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"
  ORDER BY PROPS.transition_id, PROPS.property

ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিল ব্যবহার করে ট্রানজিশন ভিউ তৈরি করা হয়।

window_manager_shell_transitions:

window_manager_shell_transition_handlers:

android_window_manager_shell_transition_participants:

ViewCapture SQL ভিউ

ViewCapture প্রোটো ডেটা View ফর্ম্যাট ব্যবহার করে।

ViewCapture ডেটা সার্চ করতে, viewcapture_search ভিউ ব্যবহার করুন। এই ভিউতে এইসব কলাম অন্তর্ভুক্ত থাকে:

কোয়েরির উদাহরণ

SearchContainerView y-অক্ষ বরাবর সরলে সব স্টেট খুঁজে দেখুন:

  SELECT * FROM viewcapture_search
  WHERE class_name LIKE '%SearchContainerView'
    AND flat_property='translation_y'
    AND value!=previous_value

ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিল ব্যবহার করে ViewCapture ভিউ তৈরি করা হয়।

android_viewcapture:

android_viewcapture_view:

ProtoLog SQL টেবিল

ProtoLog প্রোটো ডেটা ProtoLogMessage ফর্ম্যাট ব্যবহার করে। এই ভিউতে এইসব কলাম অন্তর্ভুক্ত থাকে:

কোয়েরির উদাহরণ

• transition সহ মেসেজ আছে এমন সব লগ খুঁজুন:

  SELECT ts, message, location FROM protolog
    WHERE message LIKE '%transition%'


• সঠিক ট্রানজ্যাকশন আইডি আছে এমন সব লগ খুঁজে দেখুন:

  CREATE PERFETTO VIEW valid_tx_ids AS
    SELECT DISTINCT transaction_id FROM transactions_search
    WHERE transaction_id IS NOT NULL AND transaction_id != '0';

  SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
  INNER JOIN protolog LOGS
    ON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');


WindowManager SQL ভিউ

WindowManager প্রোটো ডেটা হায়ারার্কিক্যাল WindowManagerServiceDumpProto ফর্ম্যাট ব্যবহার করে। আপনি যেকোনও WindowManager কন্টেনারের প্রপার্টি সার্চ করতে পারবেন, যার মধ্যে রয়েছে:

• DisplayContentProto
• DisplayAreaProto
• TaskProto
• ActivityRecordProto
• WindowTokenProto
• WindowStateProto
• TaskFragmentProto
• WindowContainerProto

WindowManager ডেটা সার্চ করতে, wm_search ভিউ ব্যবহার করুন। এই ভিউতে এইসব কলাম রয়েছে:

কোয়েরির উদাহরণ

• LauncherActivity দেখা যায় এমন সব রাজ্য খুঁজুন:

  SELECT DISTINCT ts, title, token FROM wm_search
    WHERE title like '%LauncherActivity%'
    AND is_visible=1


• Wallpaper's সারফেস মুভ করছে এমন সব রাজ্য খুঁজুন:

  SELECT ts, value, previous_value FROM wm_search
    WHERE title like '%Wallpaper%'
    AND property like '%surface_position%'
    AND value != previous_value


ডেটা টেবিল

নিম্নলিখিত অন্তর্নিহিত টেবিল ব্যবহার করে WindowManager ভিউ তৈরি করা হয়।

android_windowmanager:

android_windowmanager_windowcontainer:

কোয়েরি চালানো

সার্চ ভিউয়ারের বাঁদিকে গ্লোবাল সার্চ প্যানেল ব্যবহার করে আপনি সার্চ কোয়েরি চালাতে পারবেন।

আপনি প্রথমবার গ্লোবাল সার্চ প্যানেলের সাথে ইন্টার‍্যাক্ট করলে, ট্রেস সার্চ ইনিশিয়ালাইজ হয় এবং Winscope, সহায়ক SQL ভিউ তৈরি করে। এতে কয়েক সেকেন্ড সময় লাগবে। ট্রেস সার্চ শুরু করার সময় টাইমলাইন উপলভ্য থাকে না।

কোয়েরি শুরু করতে, সার্চ বক্সে কোয়েরি লিখুন এবং সার্চ কোয়েরি রান করুন বিকল্পে ক্লিক করুন অথবা এটি রান করতে আপনার কীবোর্ডে Enter প্রেস করুন।

হয়ে গেলে, মাঝের প্যানেলে ফলাফলের সারণী দেখানো হয়। আপনার কোয়েরি সার্চ বক্সের নিচে দেখা যাবে, সেশনের মধ্যে কোয়েরি সেভ করার জন্য একটি ফিল্ডও থাকবে।

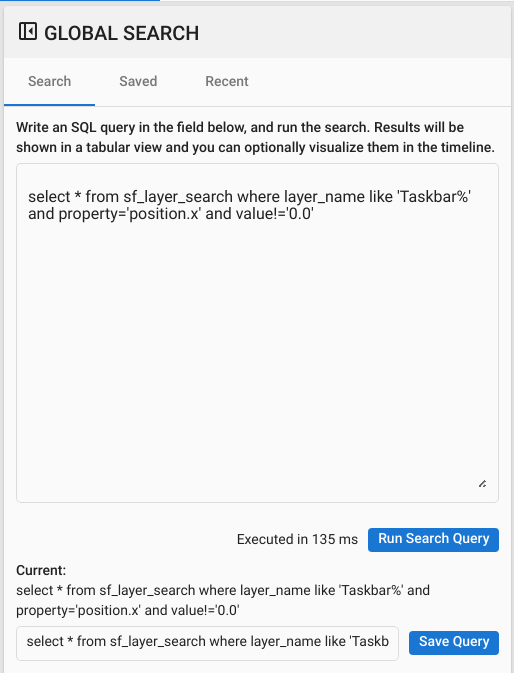

আপনি বাঁদিকের প্যানেলে সেভ করা ট্যাবে ক্লিক করে সেভ করা কোয়েরি অ্যাক্সেস করতে পারবেন এবং সাম্প্রতিক ট্যাবে ক্লিক করে সম্প্রতি রান করা কোয়েরি অ্যাক্সেস করতে পারবেন:

ছবি ২. ভিউয়ারের বাঁদিকের প্যানেলে সার্চ করুন।

ফলাফল

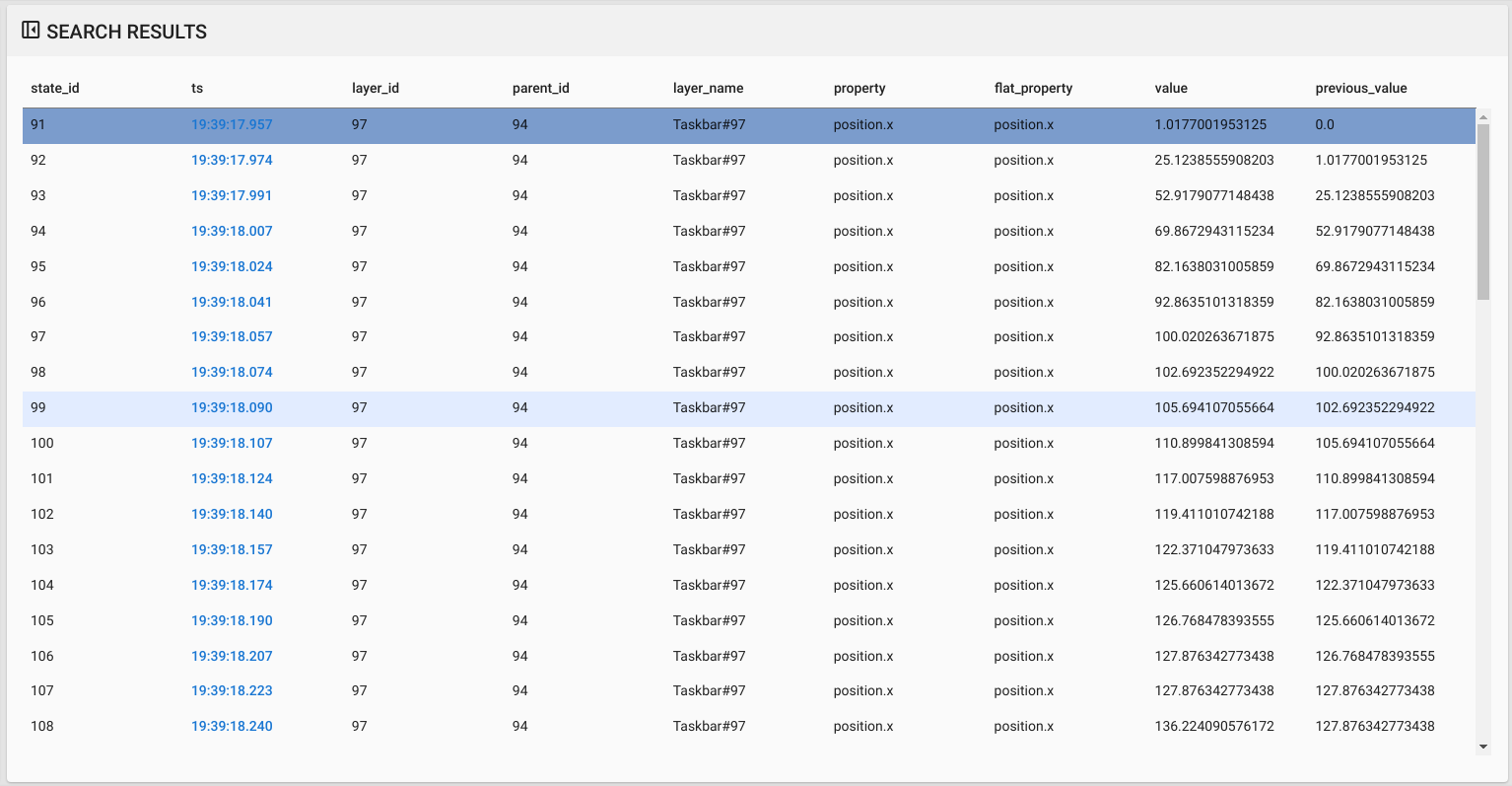

সব কোয়েরি সারণী আকারে ফলাফল দেখায়, যা স্ক্রল করা যায় এমন ভিউতে ইন্টার‍্যাক্টিভ আচরণ সহ দেখানো হয়, যা লগ-ভিত্তিক ট্রেস ভিউয়ারের মতো, যেমন ট্রানজ্যাকশন এবং ProtoLog:

ছবি ৩. দর্শকদের সার্চ ফলাফল।

ফলাফল হিসেবে প্রাপ্ত টেবিলে ts কলাম থাকলে, সেই কলামের ভ্যালুগুলিকে টাইমস্ট্যাম্প হিসেবে ব্যাখ্যা করা হয় এবং টাইমলাইন ওভারলেতে এন্ট্রি হিসেবে নতুন সারি যোগ করা হয়। এই সারিতে ক্লিক করুন এবং এন্ট্রির মধ্যে নেভিগেট করতে বাঁদিক ও ডানদিকের তীরচিহ্ন ব্যবহার করুন:

ছবি ৪. টাইমলাইন সার্চ করুন।
