هدست ۳٫۵ میلی‌متری: مشخصات لوازم جانبی

این مقاله الزامات هدست‌های دارای فیش ۳٫۵ میلی‌متری را برای عملکرد یکنواخت در سراسر اکوسیستم Android مشخص می‌کند.

سازندگان دستگاه باید برای اطلاع از الزامات بیشتر به مشخصات جک ۳٫۵ میلی‌متری و سند تعریف سازگاری Android (CDD) مراجعه کنند.

توابع

عملکرد	پشتیبانی لوازم جانبی
خروجی صدای استریو	الزامی
ورودی صدا (میکروفون)	الزامی
زمین	الزامی

تخصیص دادن کنترل-عملکرد

کنترل عملکرد	پشتیبانی لوازم جانبی	شرح
تابع A	الزامی	پخش/مکث/تماس (فشار کوتاه)، راه‌اندازی کردن «دستیار» (فشار طولانی)، بعدی (فشار دوبل)
کاربرد B	اختیاری	Vol+
تابع C	اختیاری	Vol-‎
تابع D	اختیاری	رزروشده (دستگاه‌های Pixel از این برای راه‌اندازی فرمان‌های گفتاری استفاده می‌کنند)

عملکردها را به دکمه‌ها به‌صورت زیر اختصاص دهید:

• همه هدست‌های یک‌دکمه‌ای باید «عملکرد A» را پیاده‌سازی کنند.
• هدفون‌های دارای چند دکمه باید عملکردها را طبق الگوی زیر پیاده‌سازی کنند:
  • ‫۲ تابع: A و D
  • ۳ تابع: الف، ب، پ
  • ‫۴ تابع: A،‏ B،‏ C،‏ D

مکانیکی

عملکرد	پشتیبانی لوازم جانبی	یادداشت‌ها
دوشاخه ۴ رسانای ۳٫۵ میلی‌متری	الزامی	مرجع: استاندارد EIAJ-RC5325A
ترتیب پایه CTIA (چپ، راست، زمین، میکروفون)	الزامی	به‌جز در مناطقی که الزامات قانونی برای OMTP pinout دارند
ترتیب پایه OMTP (LRMG)	اختیاری
میکروفون	الزامی	هنگام استفاده از کنترل‌های هدست نباید مسدود شود

برقی

عملکرد	پشتیبانی لوازم جانبی	شرح
امپدانس بلندگوی گوش	‫۱۶ اهم یا بیشتر	توصیه می‌شود ۳۲ تا ۳۰۰ اهم باشد
مقاومت DC میکروفون	۱۰۰۰ اهم یا بیشتر	مشخصات میکروفون باید با بخش ۵.۴ ضبط صدا از Android CDD فعلی مطابقت داشته باشد
امپدانس معادل تابع کنترل*	۰ اهم	[Function A] Play/Pause/Hook
	مقاومت ۲۴۰ اهم +/- ۱٪	[Function B]
	مقاومت ۴۷۰ اهم +/- ۱٪	[Function C]
	مقاومت ۱۳۵ اهم +/- ۱٪	[Function D]

*امپدانس کل از پایانه مثبت میکروفون به GND وقتی دکمه فشرده می‌شود و بایاس میکروفون ۲٫۲ ولت ازطریق مقاومت ۲٫۲ کیلو اهم اعمال می‌شود

در نمودارهای زیر، «دکمه A» به «عملکرد A»، «دکمه B» به «عملکرد B»، و غیره نگاشت می‌شود.

مدارهای آزمایشی هدست مرجع

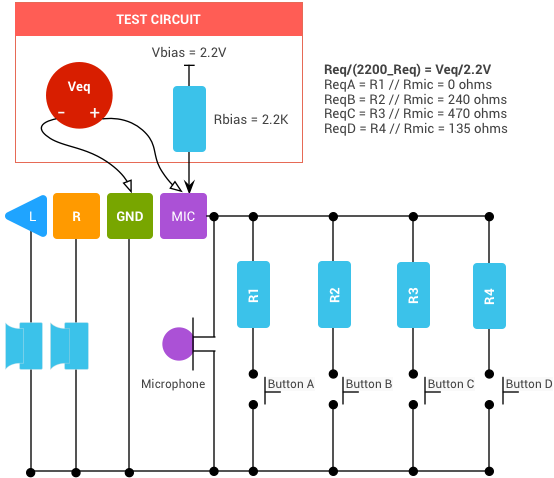

نمودار زیر برای «مدار آزمایشی هدست مرجع ۱» نمایانگر پین‌بندی CTIA برای یک دوشاخه ۴ قسمتی است. برای OMTP pinout، جای بخش‌های MIC و GND را عوض کنید.

شکل ۱. مدار آزمایشی هدست مرجع ۱

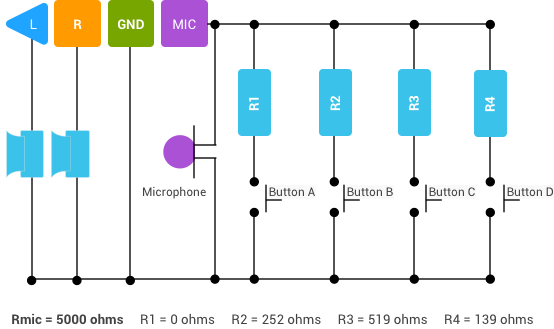

نمودار زیر برای «مدار آزمایشی هدست مرجع ۲» نشان می‌دهد که چگونه مقادیر واقعی مقاومت (R1 - R4) برای مطابقت با این مشخصات تغییر می‌کنند.

شکل ۲. مدار آزمایشی هدست مرجع ۲

مقاومت واقعی دکمه‌های موازی با میکروفون (R1-R4) براساس مقاومت کپسول میکروفون (Rmic) و مقادیر امپدانس معادل (ReqA-ReqD) است. از فرمول زیر استفاده کنید:

Req_N=(R_mic*R_n)/(R_mic+R_n)

که در آن Rn مقاومت واقعی دکمه است، ReqN مقدار امپدانس معادل آن دکمه (ارائه‌شده) است، و Rmic مقدار امپدانس میکروفون است.

مثال بالا امپدانس میکروفون ۵ کیلو اهم (Rmic) را فرض می‌کند؛ برای رسیدن به امپدانس R4 معادل ۱۳۵ اهم (ReqD)، مقدار مقاومت واقعی (R4) باید ۱۳۹ اهم باشد.
