৩.৫ মিমি হেডসেট: অ্যাক্সেসরি স্পেসিফিকেশন

এই নিবন্ধে ৩.৫ মিমি প্লাগ হেডসেটের জন্য প্রয়োজনীয়তা উল্লেখ করা হয়েছে যাতে Android ইকোসিস্টেম জুড়ে এটি একইভাবে কাজ করে।

অতিরিক্ত প্রয়োজনীয়তার জন্য ডিভাইস প্রস্তুতকারকদের ৩.৫ মিমি জ্যাক স্পেসিফিকেশন এবং Android কম্প্যাটিবিলিটি ডেফিনিশন ডকুমেন্ট (CDD) দেখতে হবে।

অপেক্ষক

ফাংশন	অ্যাক্সেসরি সংক্রান্ত সহায়তা
স্টিরিও অডিও আউট	প্রয়োজনীয়
অডিও ইন (মাইক)	প্রয়োজনীয়
ভূমি	প্রয়োজনীয়

কন্ট্রোল-ফাংশন ম্যাপিং

কন্ট্রোল ফাংশন	অ্যাক্সেসরি সংক্রান্ত সহায়তা	বর্ণনা
ফাংশন ক	প্রয়োজনীয়	চালান/পজ/হুক (একবার প্রেস করলে), ট্রিগার অ্যাসিস্ট (দীর্ঘক্ষণ প্রেস করলে), পরবর্তী (দু'বার প্রেস করলে)
ফাংশন 'খ'	ঐচ্ছিক	Vol+
ফাংশন C	ঐচ্ছিক	Vol-
ফাংশন D	ঐচ্ছিক	রিজার্ভ করা (Pixel ডিভাইস ভয়েস কমান্ড চালু করতে এটি ব্যবহার করে)

নিচে উল্লেখ করা পদ্ধতি অনুযায়ী বোতামে ফাংশন অ্যাসাইন করুন:

• সব এক-বোতাম হেডসেটে ফাংশন A প্রয়োগ করতে হবে।
• একাধিক বোতাম সহ হেডসেটকে অবশ্যই নিম্নলিখিত প্যাটার্ন অনুযায়ী ফাংশন প্রয়োগ করতে হবে:
  • ২টি ফাংশন: A ও D
  • ৩টি ফাংশন: ক, খ, গ
  • ৪টি ফাংশন: A, B, C, D

মেকানিক্যাল

ফাংশন	অ্যাক্সেসরি সংক্রান্ত সহায়তা	নোট
৪ কন্ডাক্টর ৩.৫ মিমি প্লাগ	প্রয়োজনীয়	রেফারেন্স: EIAJ-RC5325A স্ট্যান্ডার্ড
CTIA পিনআউট অর্ডার (LRGM)	প্রয়োজনীয়	OMTP পিনআউটের জন্য আইনি প্রয়োজনীয়তা আছে এমন অঞ্চল ছাড়া
OMTP পিনআউট অর্ডার (LRMG)	ঐচ্ছিক
মাইক্রোফোন	প্রয়োজনীয়	হেডসেট কন্ট্রোল অপারেট করার সময় কোনও বাধা থাকা চলবে না

বৈদ্যুতিক সিস্টেম মেরামত করা

ফাংশন	অ্যাক্সেসরি সংক্রান্ত সহায়তা	বর্ণনা
ইয়ার স্পিকার ইম্পিডেন্স	১৬ ওহম বা তার বেশি	৩২ - ৩০০ ওহম সাজেস্ট করা হয়
মাইকের DC রেজিস্ট্যান্স	১০০০ ওহম বা তার বেশি	মাইক্রোফোনের বৈশিষ্ট্য অবশ্যই বর্তমান Android CDD-এর ৫.৪ অডিও রেকর্ডিং বিভাগের সাথে সঙ্গতিপূর্ণ হতে হবে
কন্ট্রোল ফাংশন ইকুইভ্যালেন্ট ইম্পিডেন্স*	০ ওহম	[Function A] চালান/পজ করুন/হুক করুন
	২৪০ ওহম +/- ১% রেজিস্ট্যান্স	[Function B]
	৪৭০ ওহম +/- ১% রেজিস্ট্যান্স	[ফাংশন গ]
	১৩৫ ওহম +/- ১% রোধ	[Function D]

*২.২ kOhm রেজিস্টরের মাধ্যমে ২.২ V মাইক বায়াস প্রয়োগ করে বোতাম প্রেস করা হলে, পজিটিভ মাইক টার্মিনাল থেকে GND পর্যন্ত মোট ইম্পিডেন্স

নিচের ডায়াগ্রামে, বোতাম 'ক' ফাংশন 'ক'-এর সাথে, বোতাম 'খ' ফাংশন 'খ'-এর সাথে এবং আরও অনেক কিছু ম্যাপ করা আছে।

রেফারেন্স হেডসেট টেস্ট সার্কিট

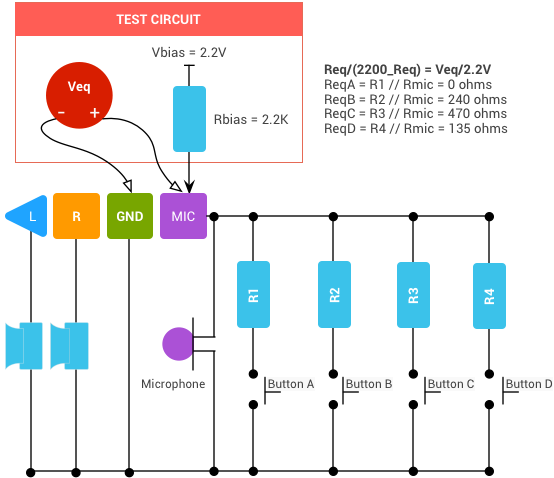

রেফারেন্স হেডসেট টেস্ট সার্কিট ১-এর জন্য নিম্নলিখিত ডায়াগ্রামটি ৪-সেগমেন্ট প্লাগের জন্য CTIA পিনআউট দেখায়। OMTP পিনআউটের জন্য, MIC এবং GND সেগমেন্টের অবস্থান পরিবর্তন করুন।

ছবি ১. রেফারেন্স হেডসেট টেস্ট সার্কিট ১

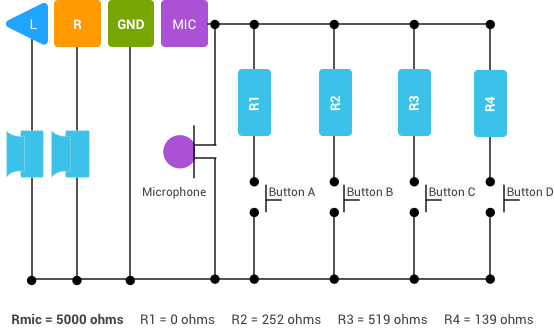

রেফারেন্স হেডসেট টেস্ট সার্কিট ২-এর জন্য নিম্নলিখিত ডায়াগ্রাম দেখায় যে কীভাবে প্রকৃত রেজিস্টর ভ্যালু (R1 - R4) এই স্পেসিফিকেশন পূরণ করার জন্য পরিবর্তন করা হয়।

ছবি ২. রেফারেন্স হেডসেট টেস্ট সার্কিট ২

মাইক্রোফোনের সমান্তরাল বোতামের (R1-R4) প্রকৃত রেজিস্ট্যান্স হল মাইক্রোফোন ক্যাপসুল রেজিস্ট্যান্স (Rmic) এবং সমতুল্য ইম্পিডেন্স ভ্যালু (ReqA-ReqD)-এর উপর ভিত্তি করে। নিচের ফর্মূলা ব্যবহার করুন:

Req_N=(R_mic*R_n)/(R_mic+R_n)

যেখানে Rn হল বোতামের আসল রেজিস্ট্যান্স, ReqN হল সেই বোতামের সমতুল্য ইম্পিডেন্স ভ্যালু (প্রদান করা হয়েছে) এবং Rmic হল মাইক্রোফোন ইম্পিডেন্স ভ্যালু।

উপরের উদাহরণে ৫ কিলো ওহম মাইক্রোফোন ইম্পিডেন্স (Rmic) ধরে নেওয়া হয়েছে; ১৩৫ ওহম (ReqD)-এর সমতুল্য R4 ইম্পিডেন্স পেতে, প্রকৃত রেজিস্টর ভ্যালু (R4) অবশ্যই ১৩৯ ওহম হতে হবে।
