جلوه‌های هدف را اندازه‌گیری و ضبط کنید

شتاب‌سنج را به «دستگاه تحت آزمایش» وصل کنید.

• از موم زنبور عسل برای اتصال شتاب‌سنج در مکان مشخص‌شده در برنامه آزمایشی استفاده کنید.

• اتصال شتاب‌سنج باید محکم باشد اما همچنین بین اجراها به‌راحتی جدا شود.

جهت‌گیری شتاب‌سنج را بسته به نوع محرک تنظیم کنید.

• عملگر تشدید خطی محور X (LRA): مطمئن شوید که -> روی شتاب‌سنج با جهت طول LRA هم‌راستا باشد. این جهت عموماً معادل جهت تشدید است.

• عملگر تشدید خطی محور Z (LRA): از جهت‌گیری شتاب‌سنج توضیح‌داده‌شده در دستورالعمل‌های عملگر تشدید خطی محور X در بالا استفاده کنید.

• عملگر جرم چرخان خارج از مرکز (ERM): سیگنال و هر سه محور را اندازه‌گیری کنید، سپس داده‌هایی را که قوی‌ترین دامنه سیگنال را دارند انتخاب کنید.

برنامه آزمایش را در DUT باز کنید و جلوه‌های هدف را تولید کنید.

• برای کلیک کردن روی دکمه‌های هدف در برنامه، از موشواره بلوتوثی استفاده کنید. با این کار می‌توانید بدون افزودن نیروهای خارجی، مثل فشار انگشت، روی دکمه‌های برنامه کلیک کنید.

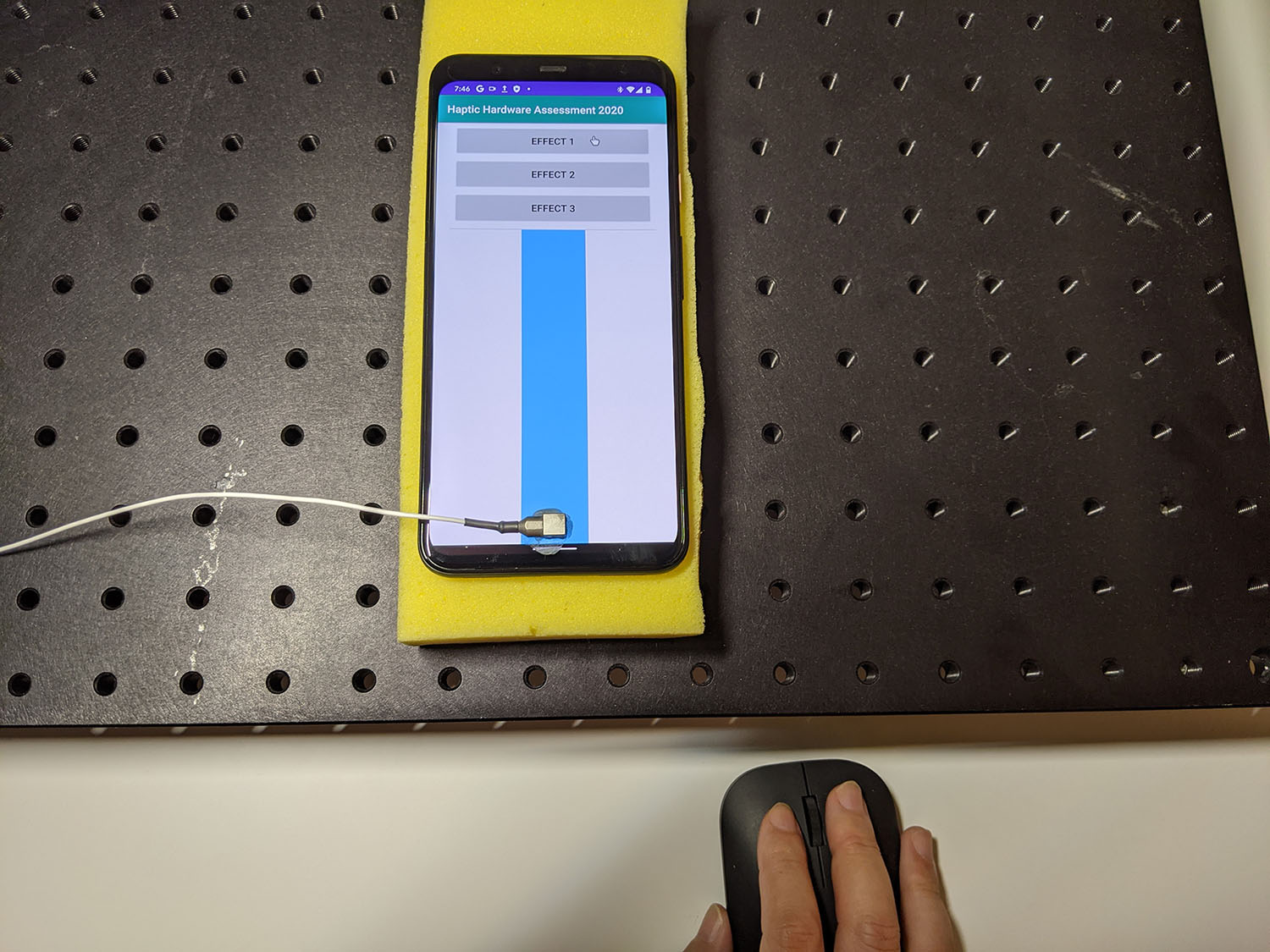

  شکل ۱. واحد هدف دستگاه درحال تولید جلوه‌ها

شکل موج را از برنامه آزمایشی بااستفاده از Audacity ضبط کنید و فایل را صادر کنید:

• روی ضبط در Audacity کلیک کنید.
• هریک از دکمه‌های هدف را در برنامه آزمایشی فشار دهید.

• قطعه ضبط‌شده را به‌عنوان فایل WAV صادر کنید.

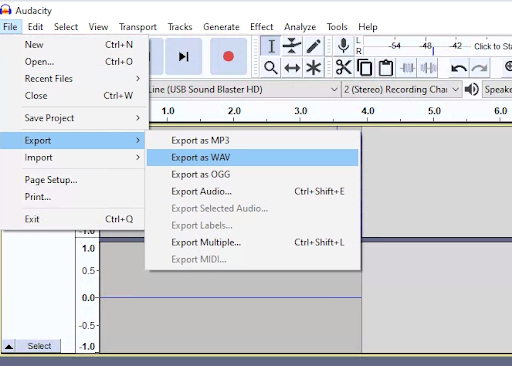

  شکل ۲. درحال صادر کردن از Audacity
