টার্গেট এফেক্ট পরিমাপ ও রেকর্ড করা

DUT-এর সাথে অ্যাক্সিলরোমিটার অ্যাটাচ করুন।

• টেস্ট অ্যাপে উল্লেখ করা লোকেশনে অ্যাকসিলরোমিটার অ্যাটাচ করতে মোম ব্যবহার করুন।

• অ্যাক্সিলরোমিটার কানেকশনটি শক্তপোক্ত হতে হবে, তবে রানগুলির মধ্যে এটি সহজেই খুলে নেওয়া যায়।

অ্যাকচুয়েটরের ধরন অনুযায়ী অ্যাক্সিলারোমিটারের ওরিয়েন্টেশন সেট করুন।

• X অক্ষ লিনিয়ার রেজোন্যান্ট অ্যাকচুয়েটর (LRA): অ্যাকসেলেরোমিটারের -> চিহ্নটি LRA-এর দৈর্ঘ্যের সাথে একই দিকে আছে কিনা তা নিশ্চিত করুন। এই দিকটি সাধারণত অনুরণনকারী দিকের সমতুল্য।

• Z অ্যাক্সিস লিনিয়ার রেসোন্যান্ট অ্যাকচুয়েটর (LRA): উপরে X অ্যাক্সিস LRA নির্দেশাবলীতে বর্ণিত অ্যাক্সিলরোমিটারের ওরিয়েন্টেশন ব্যবহার করুন।

• Eccentric rotating mass actuator (ERM): সিগন্যাল ও তিনটি অক্ষ পরিমাপ করুন, তারপর সবচেয়ে শক্তিশালী সিগন্যাল অ্যামপ্লিটিউড আছে এমন ডেটা বেছে নিন।

DUT-তে টেস্ট অ্যাপ খুলুন এবং টার্গেট এফেক্ট তৈরি করুন।

• অ্যাপের টার্গেট বোতামে ক্লিক করতে ব্লুটুথ মাউস ব্যবহার করুন। এটি আপনাকে আঙুলের চাপের মতো কোনও এক্সটার্নাল ফোর্স যোগ না করেই অ্যাপের বোতামে ক্লিক করতে দেয়।

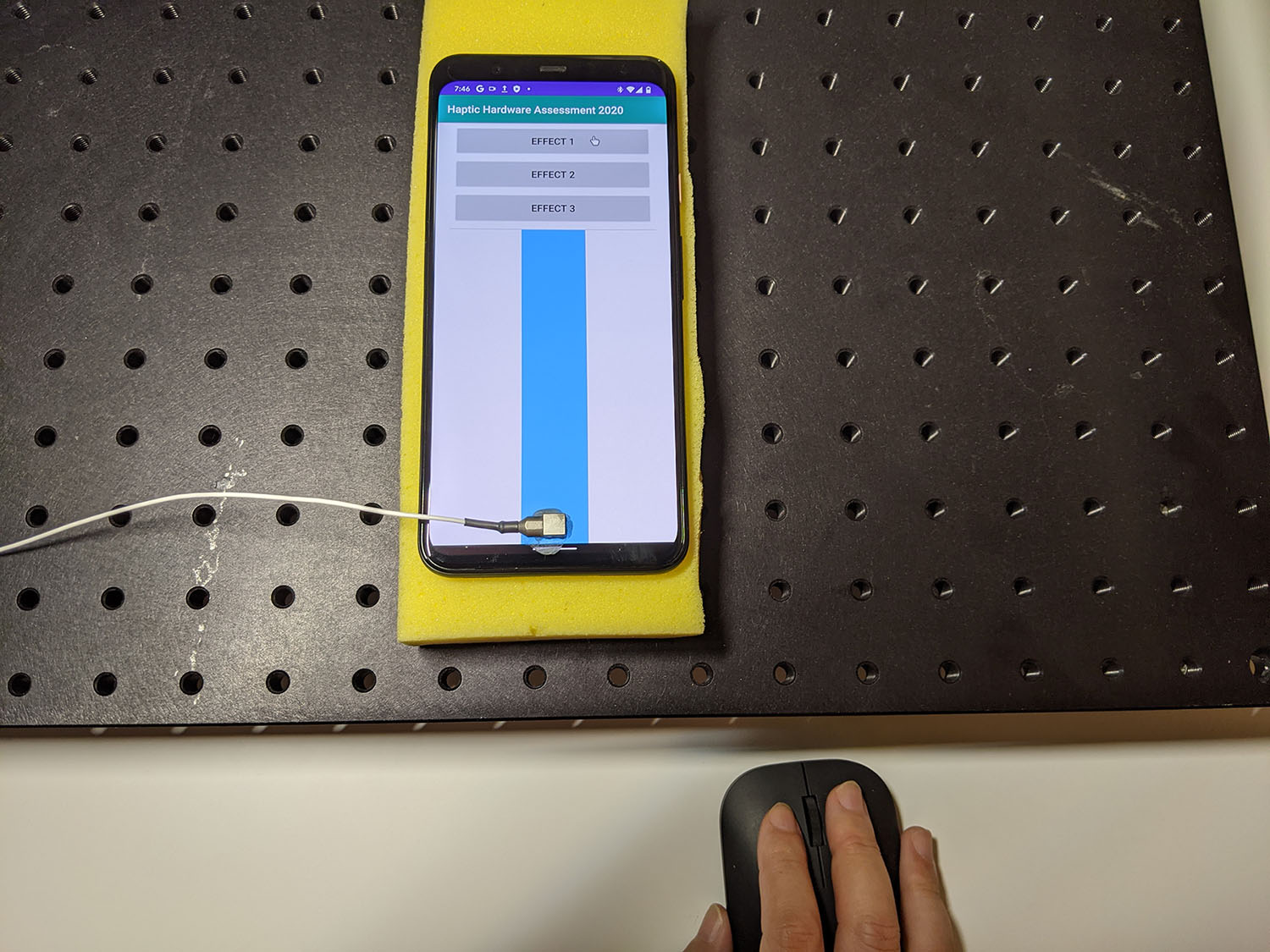

  ছবি ১. DUT-এর মাধ্যমে টার্গেট এফেক্ট তৈরি করা

Audacity ব্যবহার করে টেস্ট অ্যাপ থেকে ওয়েভফর্ম রেকর্ড করুন এবং ফাইলটি এক্সপোর্ট করুন:

• Audacity-তে রেকর্ড করুন বিকল্পে ক্লিক করুন।
• টেস্ট অ্যাপে প্রতিটি টার্গেট বোতাম প্রেস করুন।

• রেকর্ডিংটি WAV ফাইল হিসেবে এক্সপোর্ট করুন।



  ছবি ২. Audacity থেকে এক্সপোর্ট করা
