টেস্টিং সরঞ্জাম সেট-আপ করা

টেস্টিং সরঞ্জাম কানেক্ট ও কনফিগার করুন। পরীক্ষা করা হচ্ছে এমন ডিভাইস (DUT) পরীক্ষা করার জন্য প্রয়োজনীয় হার্ডওয়্যার হল:

নিচের ছবিতে টেস্ট সিস্টেম সেট-আপ দেখানো হয়েছে:

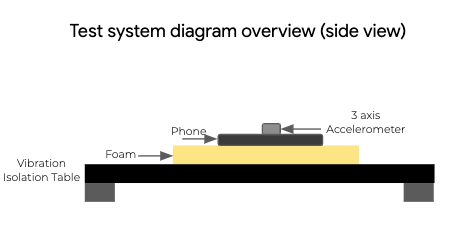

টেস্ট সিস্টেম ডায়াগ্রাম ১

ছবি ১. টেস্ট সিস্টেম ডায়াগ্রাম (সাইড ভিউ)

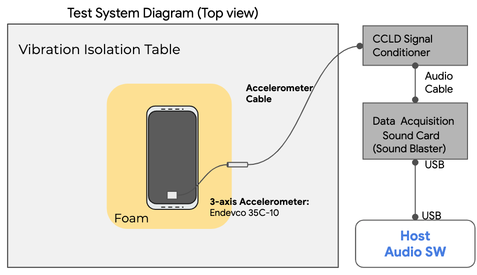

টেস্ট সিস্টেম ডায়াগ্রাম ২

ছবি ২. টেস্ট সিস্টেম ডায়াগ্রাম (উপরের ভিউ)

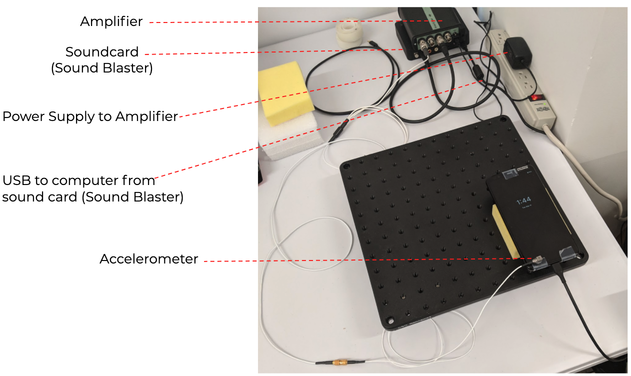

টেস্ট সিস্টেম ফটোগ্রাফ

ছবি ৩. টেস্ট সিস্টেমের ছবি

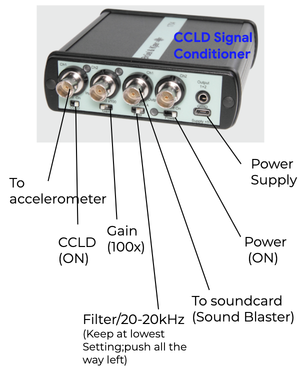

CCLD সিগন্যাল কন্ডিশনার

ছবি ৪. CCLD সিগন্যাল কন্ডিশনার
