Medir e registrar efeitos desejados

  1. Anexe o acelerômetro ao DUT.

    • Use cera de abelha para fixar o acelerômetro no local especificado no app de teste.

    • A conexão do acelerômetro precisa ser rígida, mas também fácil de remover entre as execuções.

  2. Defina a orientação do acelerômetro de acordo com o tipo de atuador.

    • Acionador de ressonância linear (LRA) do eixo X: verifique se o -> no acelerômetro está alinhado com a direção do comprimento do LRA. Essa direção é geralmente equivalente à direção de ressonância.

    • Acionador linear por ressonância (LRA) do eixo Z: use a orientação do acelerômetro descrita nas instruções do LRA do eixo X acima.

    • Acionador de massa giratória excêntrica (ERM, na sigla em inglês): mede o sinal e todos os três eixos e seleciona os dados com a amplitude de sinal mais forte.

  3. Abra o app de teste no DUT e gere efeitos de destino.

    • Use um mouse Bluetooth para clicar nos botões de destino no app. Isso permite clicar nos botões do app sem adicionar forças externas, como a pressão de um dedo.

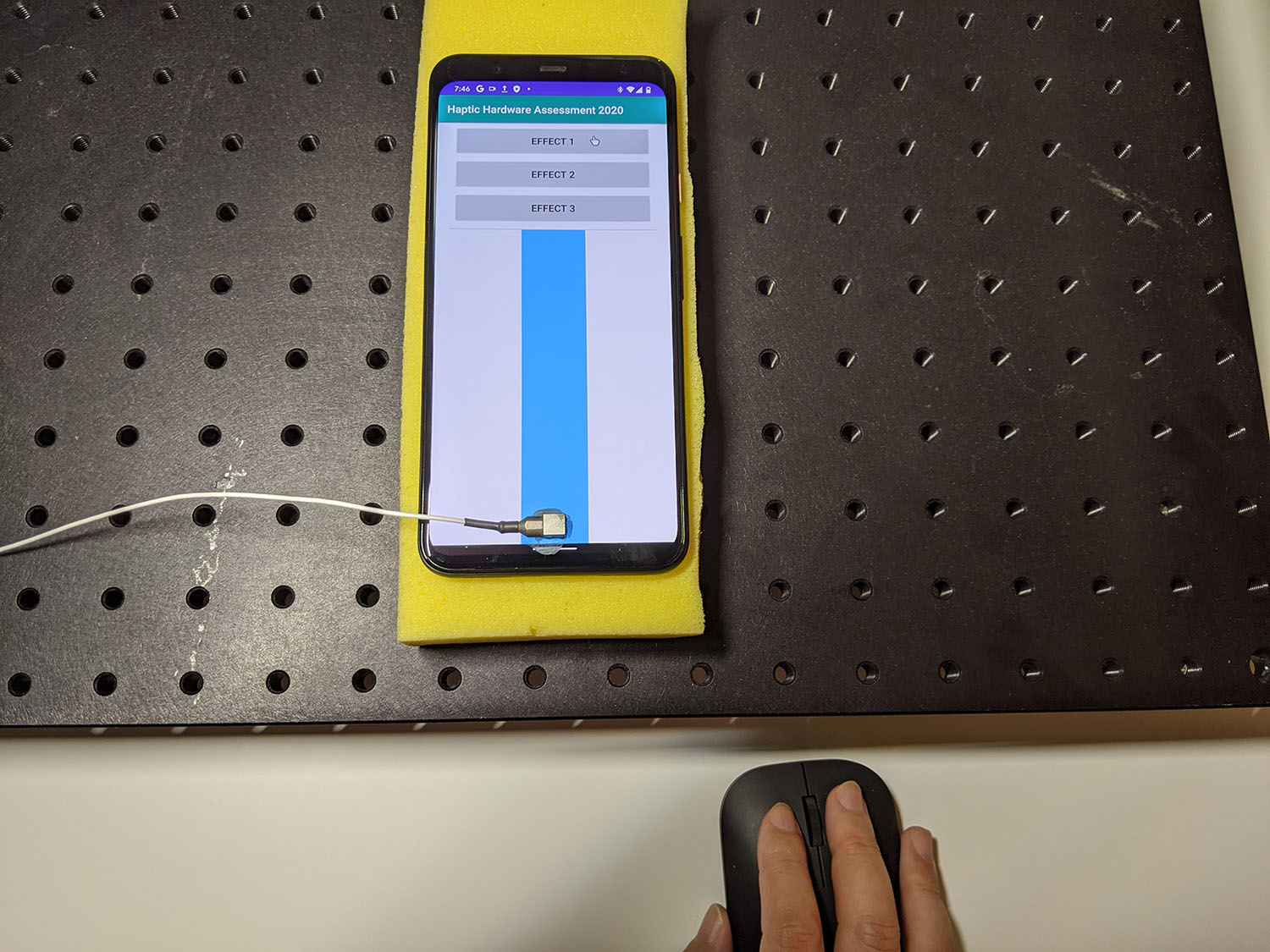

      Gerar efeitos de destino

      Figura 1. DUT gerando efeitos de destino

  4. Grave a forma de onda do app de teste usando o Audacity e exporte o arquivo:

    • Clique em Record no Audacity.
    • Pressione cada um dos botões de destino no app de teste.
    • Exporte a gravação como um arquivo WAV.

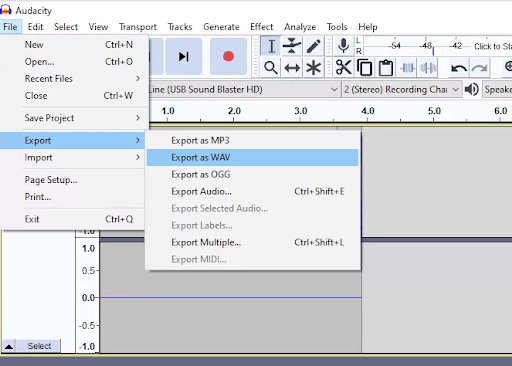

      Exportar do Audacity

      Figura 2. Como exportar do Audacity
