테스트 장비 설치

테스트 장비를 연결하고 구성합니다. 테스트 대상 기기 (DUT)를 테스트하는 데 필요한 하드웨어는 다음과 같습니다.

• 3축 가속도계 (35C-10)
• 3축 가속도계 케이블
• 진동 격리 플랫폼
• 25.4mm 두께 폼의 3M CF-40EG
• 데이터 획득 카드 (사운드 카드)
• CCLD 신호 조절기
• Beeswax: YJ-0216

다음 그림은 테스트 시스템 설정을 보여줍니다.

그림 1. 테스트 시스템 다이어그램 (측면도)

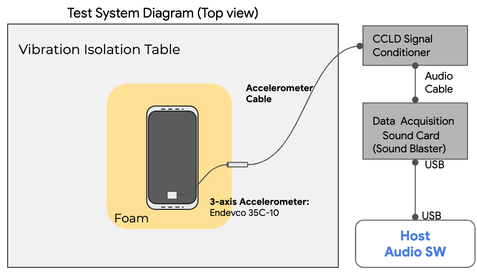

그림 2. 테스트 시스템 다이어그램 (평면도)

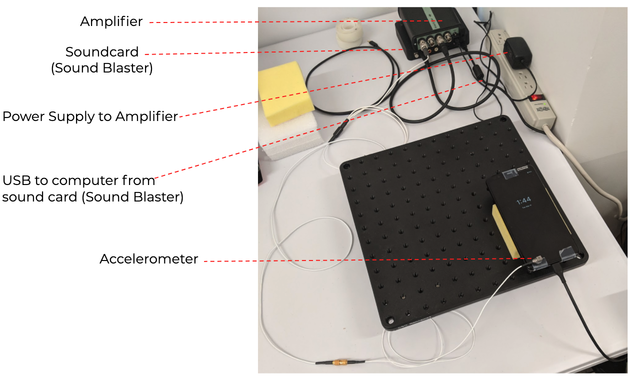

그림 3. 테스트 시스템 사진

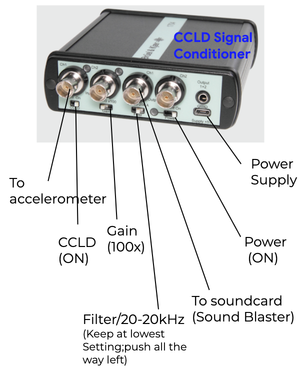

그림 4. CCLD 신호 조절기
