Трассировка производительности для HAR

ATrace выполняет трассировку производительности для HAR с помощью внешнего крейта tracing_android_trace .

Включить трассировку для HAR

Чтобы включить трассировку производительности для эталонного harry-app , активируйте функцию Cargo harry-app-platform-specific/tracing-android .

# crates/reference/harry-app/Cargo.toml

harry-sdv = ["harry-app-platform-specific/tracing-android", ...]

Добавить пользовательские трассировки в HAR

    let custom_trace = tracing::info_span!("custom_trace_span").entered()
    // code here will be traced
    drop(custom_trace)

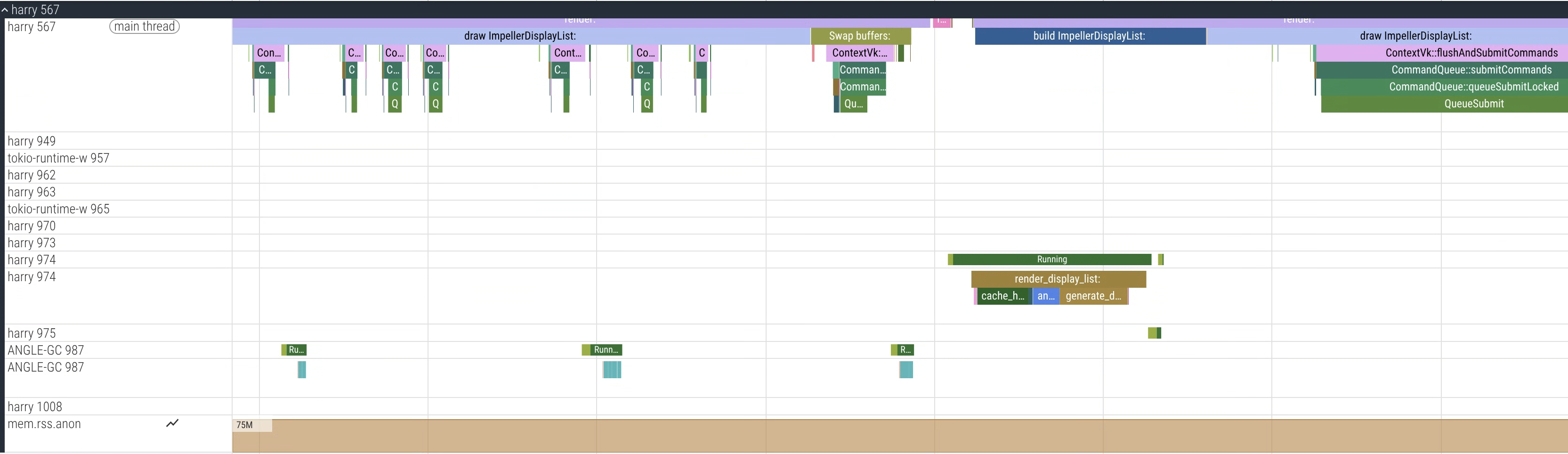

Рисунок 1. Пользовательский интерфейс Perfetto, демонстрирующий пример трассировки из процесса harry (HAR).

Трассировка производительности для DriverUI

DriverUI использует трассировку системы Android ; дополнительная настройка не требуется.

Добавьте пользовательские трассировки в DriverUI

Добавить пользовательские события в код Kotlin можно с помощью Руководства разработчика .

Собрать следы

Мы рекомендуем использовать Torq для сбора данных с AAOS.

Используйте Torq

Torq — это инструмент командной строки для сбора трассировок производительности на AAOS и SDV.

  1. Клонируйте репозиторий Torq .

  2. Следуйте инструкциям в репозитории для сборки и последующего запуска:

export ANDROID_SERIAL=<your_device_serial>
# Collect a 7 second trace
torq -d 7000

Соберите единый отчет о производительности для обеих виртуальных машин.

Поскольку Display Safety работает на двух виртуальных машинах, одновременный сбор трассировок с обеих виртуальных машин помогает выявить проблемы.

  • Torq поддерживает унифицированную трассировку с помощью traced_relay из Perfetto.
  • Для получения единого трассировочного файла сначала определите CID для обеих виртуальных машин:
# Get the cid for SDV Media VM. For example: 3
adb -s <sdv_media_vm_serial> shell getprop ro.sdv.vsock_local_cid

# Get the cid for SDV IVI VM. For example: 4
adb -s <sdv_ivi_vm_serial> shell getprop ro.sdv.vsock_local_cid

В этом примере используйте виртуальную машину SDV-Media (cid=3) в качестве ретранслятора.

# Configure your VMs for unified tracing
torq vm configure --primary <sdv_ivi_vm_serial> --primary-cid 4 --secondary <sdv_media_vm_serial>
# Collect a 7 second trace from the SDV IVI VM, it will now collect a unified trace
torq --serial <sdv_ivi_vm_serial> -d 7000

Например:

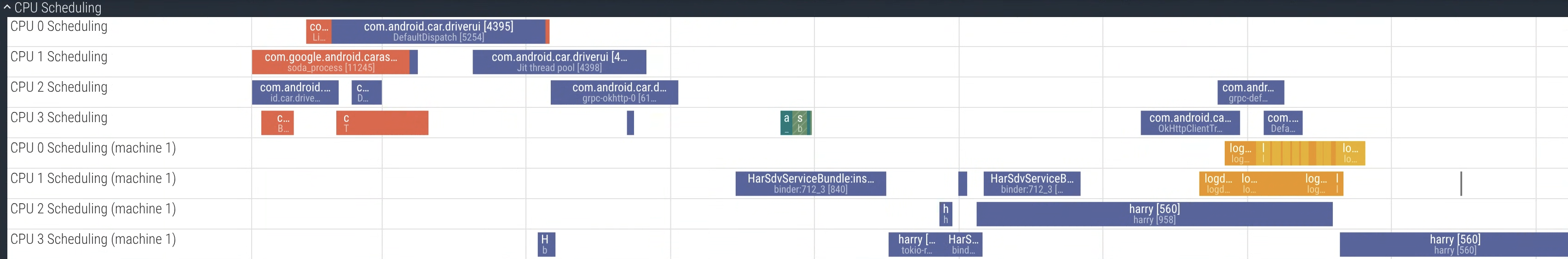

Рисунок 2. Пользовательский интерфейс Perfetto, демонстрирующий пример унифицированной трассировки с обоими процессами из обеих виртуальных машин: harry (HAR) и com.android.car.driverui (DriverUI).

Соберите трассировку загрузки

Для сбора трассировки загрузки с целью анализа производительности загрузки необходимо включить несколько флагов.

  1. Установите флаг сохранения данных, специфичный для SDV, для трассировки загрузки.

    export ANDROID_SERIAL=<your_device_serial>
adb root
adb shell setprop persist.debug.sdv.boottrace 1
adb shell setprop persist.debug.perfetto.boottrace 1

  2. Установите параметр командной строки ядра androidboot.fastboot.boottrace=enabled .

# For Cuttlefish, set when creating CVD
cvd create -extra_kernel_cmdline=androidboot.fastboot.boottrace=enabled

Используйте record_android_trace

Выполните следующие действия:

# Set your adb device serial
export ANDROID_SERIAL=<your_device_serial>
# Run record_android_trace from the Android repo
cd /<your_repo_path>
build/envsetup.sh

$ANDROID_BUILD_TOP/external/perfetto/tools/record_android_trace --config $ANDROID_BUILD_TOP/system/software_defined_vehicle/core_services/samples/tracing/config/trace_cfg.pbtx
