HAR 的效能追蹤

ATrace 會使用外部 Crate tracing_android_trace 執行 HAR 的效能追蹤。

啟用 HAR 的追蹤功能

如要為參照 harry-app 啟用效能追蹤，請啟用 Cargo 功能 harry-app-platform-specific/tracing-android。

# crates/reference/harry-app/Cargo.toml

harry-sdv = ["harry-app-platform-specific/tracing-android", ...]

在 HAR 中新增自訂追蹤記錄

  • 如要新增自訂 span，請使用 tracing Crate 中的 span。
    let custom_trace = tracing::info_span!("custom_trace_span").entered()
    // code here will be traced
    drop(custom_trace)

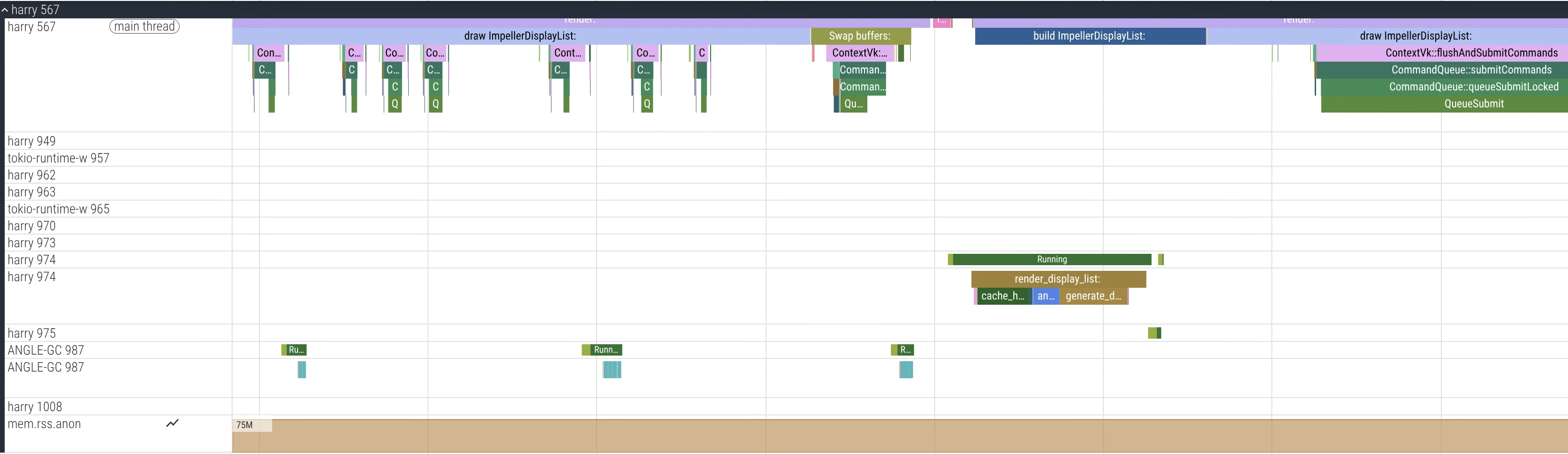

圖 1. Perfetto UI 顯示 harry 程序 (HAR) 的追蹤記錄範例

DriverUI 的效能追蹤

DriverUI 使用 Android 系統追蹤，不需要額外設定。

在 DriverUI 中新增自訂追蹤記錄

您可以使用開發人員指南，將自訂事件新增至 Kotlin 程式碼。

收集追蹤記錄

建議使用 Torq 收集 AAOS 上的追蹤記錄。

使用 Torq

Torq 是一種 CLI 工具，可收集 AAOS 和 SDV 的效能追蹤記錄。

  1. 複製 Torq 存放區。

  2. 按照存放區中的操作說明建構並執行：

export ANDROID_SERIAL=<your_device_serial>
# Collect a 7 second trace
torq -d 7000

收集兩個 VM 的統一效能追蹤記錄

由於 Display Safety 會在兩個 VM 上執行，同時從兩個 VM 收集追蹤記錄有助於找出問題。

  • Torq 支援透過 Perfetto 的 traced_relay 取得統一追蹤記錄。
  • 如要擷取統一追蹤記錄，請先找出兩個 VM 的 cid：
# Get the cid for SDV Media VM. For example: 3
adb -s <sdv_media_vm_serial> shell getprop ro.sdv.vsock_local_cid

# Get the cid for SDV IVI VM. For example: 4
adb -s <sdv_ivi_vm_serial> shell getprop ro.sdv.vsock_local_cid

在本範例中，請使用 SDV-Media VM (cid=3) 做為中繼。

# Configure your VMs for unified tracing
torq vm configure --primary <sdv_ivi_vm_serial> --primary-cid 4 --secondary <sdv_media_vm_serial>
# Collect a 7 second trace from the SDV IVI VM, it will now collect a unified trace
torq --serial <sdv_ivi_vm_serial> -d 7000

例如：

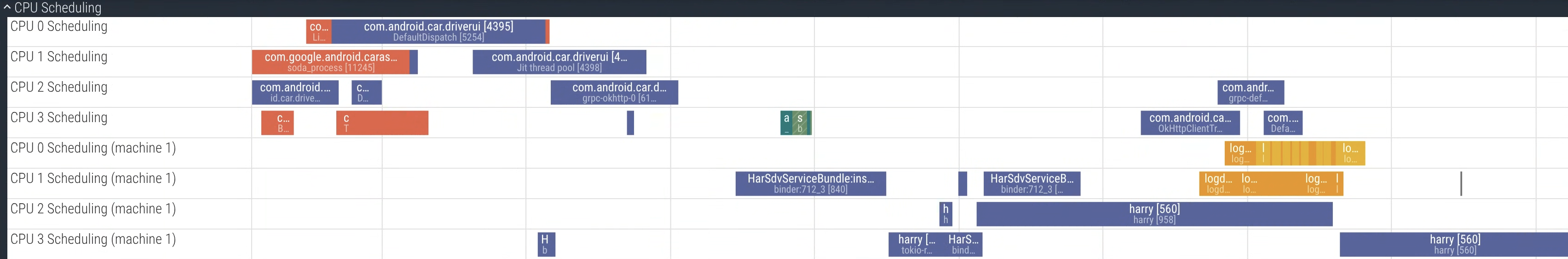

圖 2. Perfetto UI 顯示範例統一追蹤記錄，其中包含兩個 VM 的程序：harry (HAR) 和 com.android.car.driverui (DriverUI)。

收集開機追蹤記錄

如要收集啟動追蹤記錄以分析啟動效能，請務必啟用幾個標記。

  1. 為啟動追蹤記錄設定 SDV 專用的持續性標記。

    export ANDROID_SERIAL=<your_device_serial>
adb root
adb shell setprop persist.debug.sdv.boottrace 1
adb shell setprop persist.debug.perfetto.boottrace 1

  2. 設定核心指令列參數 androidboot.fastboot.boottrace=enabled。

# For Cuttlefish, set when creating CVD
cvd create -extra_kernel_cmdline=androidboot.fastboot.boottrace=enabled

使用record_android_trace

請完成下列步驟：

# Set your adb device serial
export ANDROID_SERIAL=<your_device_serial>
# Run record_android_trace from the Android repo
cd /<your_repo_path>
build/envsetup.sh

$ANDROID_BUILD_TOP/external/perfetto/tools/record_android_trace --config $ANDROID_BUILD_TOP/system/software_defined_vehicle/core_services/samples/tracing/config/trace_cfg.pbtx
