مقارنة النتائج باستخدام خريطة الأداء

استخدِم البيانات المقدَّمة في جداول الأداء لتمتلئ بطاقة الأداء للمنظومة المتكاملة. اتّبِع دليل طريقة عرض البيانات المُقترحة عند تعبئة خريطة الأداء. قارِن البيانات التي تم الحصول عليها من جهاز DUT مع خريطة الأداء.

عرض البيانات في خريطة الأداء

يتم رسم خريطة الأداء للتأثير 1 والتأثير 2 مع مدة الذروة ومقدار الذروة وقيمة الأداء للحدة (FOMS = PRR / مدة الذروة). عند محاذاة بياناتك مع خريطة الأداء، اتبع البيانات في المحور س (مدة الذروة) والمحور ص (اتساع الذروة) وحجم الفقاعة (FOMS). يتم عرض خريطة الأداء مع عدة فئات، بما في ذلك فئة السعر (منخفض ومتوسط ومرتفع) ونوع المحرّك (X-LRA وZ-LRA وERM). استخدم ألوانًا مختلفة لتمثيل فئات مختلفة.

تساعد خريطة الأداء في تقييم الجهاز المستهدَف باستخدام مقارنة نسبية من الناحية السياقية (بدلاً من نتيجة النجاح أو الفشل). عند تفسير نتائج المقارنة بين خريطة الأداء وقياس DUT، ضع توقعاتك بناءً على الفئات التي ينتمي إليها الهاتف، ثم ضع في اعتبارك الأسئلة التالية:

  • أين تقع خصائص أداء جهازك على الخريطة؟
  • بالنظر إلى العديد من الشروط (مثل فئة السعر أو نوع المحرّك)، هل يحقّق جهازك أداءً أفضل من منافسيك أو يتساوى معه أو يحقّق أداءً أقل؟
  • هل تلبّي النتائج توقعاتك؟ وإذا لم يكن كذلك، فما العامل الذي كان أداؤه ضعيفًا؟

على سبيل المثال، إذا كان أداء هاتفك منخفض التكلفة مع ERM معادلاً لأداء هواتف X-LRA المميّزة، يعني ذلك أنّ الهاتف منخفض التكلفة يتميّز بخصائص ملموسة عالية الجودة مقارنةً بالهواتف ذات الميزانية المنخفضة المشابهة التي تتوفّر فيها تقنية ERM.

في EFFECT_CLICK (التأثير 1) وcreateOneShot (التأثير 2)، يشير المحور x والمحور y إلى مدة الذروة وسعة الذروة على التوالي. يشير حجم الفقاعة إلى مقياس الأداء للحدة (FOMS = معدل تكرار الإطارات / مدة القمة)، وتشير رموز الألوان في وسيلة الإيضاح إلى فئات لمزيد من التجزئة (الفئة السعرية أو أنواع المحرّكات). على سبيل المثال، في خريطة الأداء المُقسَّمة حسب فئة السعر (على سبيل المثال، منخفض/متوسط/مرتفع)، يمثل لون كل فقاعة فئة السعر. من خلال مطابقة لون الفقاعة مع الفئة السعرية لهاتفك، يمكنك مقارنة هاتفك بالمنافسين في الفئة السعرية نفسها.

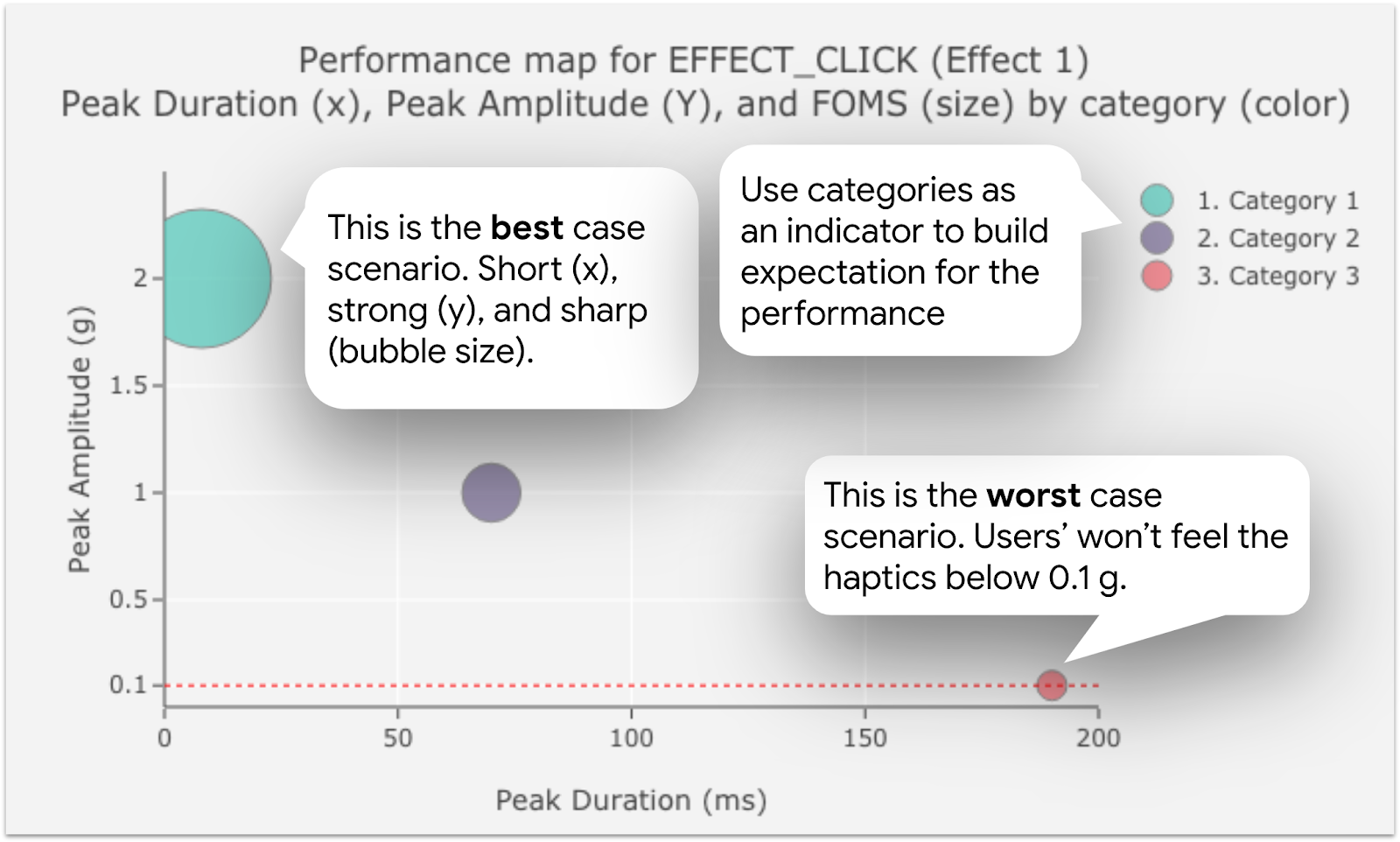

تعرض الفقاعة الخضراء في الشكل 1 اللمسات العالية الجودة لEFFECT_CLICK (التأثير 1). عادة ما تكون التأثيرات واضحة وقوية عندما تكون المدة قصيرة والمثابرة عالية ويكون حجم الفقاعة كبيرًا.

تعرض الفقاعة الحمراء في الشكل 1 اللمس المنخفض الجودة من EFFECT_CLICK (التأثير 1). تكون التأثيرات عادةً صاخبة وخفيفة وضعيفة عندما تكون المدة طويلة، وتكون السعة منخفضة، وحجم الفقاعة صغيرًا.

يشير الخط الأحمر المنقّط إلى الحد الأدنى للسعة. إذا كان السعة أضعف من 0.1 غرام، فلن يتمكن المستخدمون من إدراك اللمس (حالة الإخفاق F03-2).

دليل كيفية استخدام المؤثرات 1

الشكل 1. خريطة الأداء لأدلّة كيفية استخدام التأثير 1

الدليل الإرشادي 2 للتأثير

الشكل 2: خريطة الأداء لأدلّة كيفية استخدام Effect 2

تعد قراءة البيانات من createOneShot (التأثير 2) عملية مماثلة تقريبًا لبيانات التأثير 1، مع استثناء واحد. نظرًا لأن المدة المستهدفة للتأثير 2 هي 20 ملي ثانية، فإن مدة الذروة التي تقترب من 20 ملي ثانية تمثل مقدار كبح الأداء الجيد.

تركز البيانات من createWaveform (التأثير 3) على إمكانات التحكم في السعة. تبلغ نسبة التسارع الأولى (التسارع 1 = 50% السعة = الشريط الأيسر في الرسم البياني الشريطي للمجموعة) والتسارع الثاني (التسارع 2 = السعة 100% = الشريط الأيمن في الرسم البياني الشريطي المُجمَّع) إلى 2.

دليل كيفية استخدام المؤثرات 3

الشكل 3: خريطة الأداء لأدلة طريقة التنفيذ للتأثير 3

بيانات خريطة الأداء والصور التوضيحية

تنطبق هذه البيانات على خرائط الأداء:

  • تاريخ الاختبار: 12 نيسان (أبريل) 2020
  • عدد طُرز الأجهزة التي تم اختبارها: 28
  • عدد الشركات المصنِّعة للأجهزة التي تم اختبارها: 10
  • فترة طرح الجهاز: ما يصل إلى 18 شهرًا قبل تاريخ الاختبار

  • التأثيرات الملموسة التي يتم رصدها في خريطة الأداء:

    • VibrationEffect.EFFECT_CLICK (التأثير 1)
    • VibrationEffect.createOneShot (التأثير 2)
    • VibrationEffect.createWaveform (التأثير 3)

  • تقسيم فئات الأسعار

    • مرتفع (600 SAR أو أعلى)
    • متوسط (من 300 إلى 600 دولار أمريكي)
    • منخفض (يصل إلى 300 دولار أمريكي)

  • حالات تعذُّر المعالجة

    • F01: لم يتم تنفيذ الثابت الخاص باللمس. ما مِن إشارة لتحليلها.
    • F02: سعة الإشارة ضعيفة للغاية بحيث لا يمكن تحليلها أو استيعابها من قبل الأشخاص. خطأ في MATLAB.
    • F03-1: تكون سعة الإشارة ضعيفة للغاية بحيث لا يمكن تحليلها أو ليراها المستخدمون. قيمة PRR أصغر من صفر (< 0).
    • F03-2: سعة الإشارة ضعيفة جدًا ولا يمكن تحليلها أو الشعور بها. قيمة السعة أصغر من 0.1 (< 0.1).
    • F04: المرحلة الأولى من التسارع غير متوفّرة. لا توجد إشارة للنصف الأول.
    • F05: ما مِن تسريع متزايد بين مرحلتَين. الحد الأقصى لسعة التسارع 1 والتسارع 2 متطابقان تقريبًا.

  • يجب توفُّر إصدار Android لتقييم الأجهزة: Android 10.0 (مستوى واجهة برمجة التطبيقات 29) أو إصدار أحدث.

  • إصدار Android المستخدَم لتعبئة خريطة الأداء: Android 8.0 (المستوى 26 من واجهة برمجة التطبيقات) أو إصدار أحدث بالنسبة إلى التأثير 1، تم استخدام HapticFeedbackConstants.KEYBOARD_PRESS بدلاً من VibrationEffect.EFFECT_CLICK لأنّه تم اكتساب data قبل تقديم قائمة التحقّق من تنفيذ تقنية اللمس.

خريطة الأداء لـ EFFECT_CLICK (التأثير 1)

لمحة عن خريطة الأداء لـ EFFECT_CLICK (التأثير 1)
تعريف التأثير (Java)
Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK));
تعريف التأثير (Kotlin)
val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))
البيانات المطلوبة لقراءة خريطة الأداء
  • مدة الذروة (المحور x للرسم البياني)
  • السعة القصوى (المحور ص من الرسم البياني)
  • مقياس PRR لحساب مقياس FOMS
  • FOMS = معدل تكرار النبضات / السعة القصوى (حجم الفقاعة في الرسم البياني للفقاعات في الرسم البياني)
  • مخطط الإشارة من MATLAB كمرجع مرئي
نسبة النجاح
  • 85.7% من الأجهزة تسبّبت في ظهور التأثير 1
  • فشل 14.3% من الأجهزة بسبب F01 (لم يتم تنفيذ ثابت اللمس)
البيانات اللازمة لملء خريطة الأداء لـ مؤثرات؛ النقرة (التأثير 1)
رقم تعريف الجهاز فئة الأسعار نوع المشغِّل اجتياز/تعذُّر الإجراء مدة الذروة (ملي ثانية) أعلى قيمة للسعة (g) PRR FOMS
الأساسيات عالٍ X-LRA تم اجتياز الاختبار 167.33 0.53 20.91 0.12
#102 عالٍ X-LRA تم اجتياز الاختبار 20.63 1.07 20.09 0.97
#103 عالٍ X-LRA تم اجتياز الاختبار 19.98 0.98 21.75 1.09
#104 عالٍ X-LRA تم اجتياز الاختبار 22.67 1.16 20.02 0.88
#105 عالٍ X-LRA تم اجتياز الاختبار 10.96 1.30 23.62 2.16
#106 عالٍ Z-LRA تم اجتياز الاختبار 20.13 1.11 24.15 1.20
#107 عالٍ Z-LRA تم اجتياز الاختبار 49.31 0.79 20.06 0.41
#108 عالٍ X-LRA تم اجتياز الاختبار 120.71 0.24 14.93 0.12
#109 عالٍ Z-LRA تم اجتياز الاختبار 51.46 0.43 8.69 0.17
#110 عالٍ X-LRA تم اجتياز الاختبار 8.44 1.01 27.68 3.28
#111 عالٍ إدارة المخاطر فشل (F01) لا تنطبق لا تنطبق لا تنطبق لا تنطبق
#112 عالٍ Z-LRA تم اجتياز الاختبار 25.85 0.51 21.94 0.85
#113 عالٍ Z-LRA تم اجتياز الاختبار 58.35 0.29 25.10 0.43
#114 عالٍ Z-LRA تم اجتياز الاختبار 34.46 0.28 20.91 0.61
#115 عالٍ Z-LRA تم اجتياز الاختبار 23.67 0.31 26.46 1.12
#116 عالٍ X-LRA تم اجتياز الاختبار 8.40 0.44 29.82 3.55
#117 عالٍ Z-LRA تم اجتياز الاختبار 31.35 1.13 23.65 0.75
#118 متوسط Z-LRA تم اجتياز الاختبار 26.42 0.42 25.05 0.95
#119 متوسط Z-LRA تم اجتياز الاختبار 30.65 0.48 19.69 0.64
#120 متوسط Z-LRA تم اجتياز الاختبار 170.65 0.97 20.16 0.12
#121 متوسط Z-LRA تم اجتياز الاختبار 51.69 0.55 17.14 0.33
#122 متوسط X-LRA فشل (F01) لا تنطبق لا تنطبق لا تنطبق لا تنطبق
#123 ضعيفة تقليص المخاطر التجريبية (ERM) فشل (F01) لا تنطبق لا تنطبق لا تنطبق لا تنطبق
#124 ضعيفة تقليص المخاطر التجريبية (ERM) تم اجتياز الاختبار 68.33 0.93 7.40 0.11
#125 ضعيفة تقليص المخاطر التجريبية (ERM) فشل (F01) لا تنطبق لا تنطبق لا تنطبق لا تنطبق
#126 ضعيفة Z-LRA تم اجتياز الاختبار 41.96 0.68 8.77 0.21
#127 ضعيفة Z-LRA تم اجتياز الاختبار 9.63 0.43 4.55 0.47
#128 ضعيفة Z-LRA تم اجتياز الاختبار 22.77 0.55 26.10 1.15

التأثير 1 خريطة الأداء 1

الشكل 4: خريطة الأداء للتأثير 1 (حسب فئة السعر)

التأثير 1 خريطة الأداء 2

الشكل 5. خريطة الأداء للتأثير 1 (حسب نوع المُشغِّل)

خريطة الأداء الخاصة بـ createOneShot (التأثير 2)

حول خريطة الأداء لـ createOneShot (التأثير 2)
تعريف التأثير (Java)
private static final long oneShotTiming = 20;
private static final int oneShotAmplitude = 255;


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude));
تعريف التأثير (Kotlin)
private val oneShotTiming: Long = 20
private val oneShotAmplitude = 255


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))
البيانات المطلوبة لقراءة خريطة الأداء
  • مدة الذروة (المحور x للرسم البياني)
  • السعة القصوى (المحور ص من الرسم البياني)
  • مقياس PRR لحساب مقياس FOMS
  • FOMS = معدل تكرار النبضات / السعة القصوى (حجم الفقاعة في الرسم البياني للفقاعات في الرسم البياني)
  • مخطط الإشارة من MATLAB كمرجع مرئي
معدّل الاجتياز
  • 89.3% من الأجهزة أنشأت التأثير 2
  • فشل 10.7٪ من الأجهزة بسبب F02 أو F03-2 (سعة الإشارة ضعيفة للغاية بحيث لا يمكن تحليلها/بحيث لا يمكن للبشر اكتشافها)
البيانات اللازمة لتعبئة جدول الأداء الخاص بـ createOneShot (التأثير 2)
رقم تعريف الجهاز فئة الأسعار نوع المشغِّل اجتياز/تعذُّر الإجراء مدة الذروة (ملي ثانية) أعلى قيمة للسعة (g) PRR FOMS
#201 عالٍ X-LRA تم اجتياز الاختبار 168.81 0.98 20.62 0.12
#202 عالٍ X-LRA تم اجتياز الاختبار 28.35 2.29 28.95 1.02
#203 عالٍ X-LRA تم اجتياز الاختبار 77.25 0.78 21.01 0.27
#204 عالٍ X-LRA تم اجتياز الاختبار 70.48 1.42 21.85 0.31
#205 عالٍ X-LRA تم اجتياز الاختبار 67.92 1.19 22.61 0.33
#206 عالٍ Z-LRA تم اجتياز الاختبار 33.44 1.34 25.19 0.75
#207 عالٍ Z-LRA تم اجتياز الاختبار 73.90 1.36 23.13 0.31
#208 عالٍ X-LRA تم اجتياز الاختبار 102.02 0.71 20.12 0.20
#209 عالٍ Z-LRA تم اجتياز الاختبار 63.71 0.14 3.70 0.06
#210 عالٍ X-LRA تم اجتياز الاختبار 8.46 1.01 28.77 3.40
#211 عالٍ إدارة المخاطر تعذُّر (F02، F03-1) لا تنطبق لا تنطبق لا تنطبق لا تنطبق
#212 عالٍ Z-LRA تم اجتياز الاختبار 43.71 1.03 23.14 0.53
#213 عالٍ Z-LRA تم اجتياز الاختبار 27.42 0.23 22.85 0.83
#214 عالٍ Z-LRA تم اجتياز الاختبار 45.29 0.72 19.99 0.44
#215 عالٍ Z-LRA تم اجتياز الاختبار 23.71 0.41 27.30 1.15
#216 عالٍ X-LRA تم اجتياز الاختبار 8.31 0.43 27.58 3.32
#217 عالٍ Z-LRA تم اجتياز الاختبار 42.19 1.03 26.97 0.64
#218 متوسط Z-LRA تم اجتياز الاختبار 26.38 0.42 24.74 0.94
#219 متوسط Z-LRA تم اجتياز الاختبار 46.77 1.01 24.64 0.53
#220 متوسط Z-LRA تم اجتياز الاختبار 166.33 0.97 20.61 0.12
#221 متوسط Z-LRA تم اجتياز الاختبار 38.60 0.42 18.21 0.47
#222 متوسط عدسة X-LRA تم اجتياز الاختبار 76.00 0.61 23.17 0.30
#223 ضعيفة تقليص المخاطر التجريبية (ERM) تعذّر (F03-2) 55.27 0.08 1.95 0.04
#224 ضعيفة تقليص المخاطر التجريبية (ERM) تم اجتياز الاختبار 39.29 0.30 7.04 0.18
#225 ضعيفة تقليص المخاطر التجريبية (ERM) تعذُّر (F03) لا تنطبق لا تنطبق لا تنطبق لا تنطبق
#226 ضعيفة Z-LRA تم اجتياز الاختبار 34.31 0.53 30.23 0.88
#227 ضعيفة Z-LRA تم اجتياز الاختبار 5.42 0.37 12.23 2.26
#228 ضعيفة Z-LRA تم اجتياز الاختبار 22.65 0.90 24.23 1.07

تأثير 2 خريطة الأداء 1

الشكل 6. خريطة الأداء لتأثير 2 (حسب فئة السعر)

تأثير 2 خريطة الأداء 1

الشكل 7. خريطة الأداء للتأثير 2 (حسب نوع المُشغِّل)

خريطة الأداء الخاصة بأداة createWaveform (التأثير 3)

لمحة عن خريطة الأداء لتأثير createWaveform (تأثير 3)
تعريف التأثير (Java)
private static final long[] waveformTimings = {500, 500};
private static final int[] waveformAmplitudes = {128, 255};


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));
تعريف التأثير (Kotlin)
private val waveformTimings = longArrayOf(500, 500)
private val waveformAmplitudes = intArrayOf(128, 255)


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))
البيانات المطلوبة لقراءة خريطة الأداء
  • التسارع 1 (المحور y للشريط المجمّع الأيمن في الرسم البياني)
  • التسارع 2 (المحور ص للشريط المجمّع الأيمن في الرسم البياني)
  • نسبة التسارع بين التسارع 1 (سعة %50) و التسارع 2 (سعة %100): النسبة المستهدَفة هي 2.
  • رسم الإشارة من MATLAB كمرجع مرئي
معدّل الاجتياز
  • نتج عن 32.1% من الأجهزة التأثير 3 على النحو المتوقّع.
  • تعذّر على %67.9 من الأجهزة اجتياز الاختبار بسبب الخطأ F04 (%10.7، ما مِن إشارة للتسارع 1) أو الخطأ F05 (%57.1، ما مِن فرق بين التسارع 1 والتسارع 2 كما هو متوقّع).
البيانات اللازمة لتعبئة جدول الأداء الخاص بـ createWaveform (التأثير 3)
رقم تعريف الجهاز فئة الأسعار نوع المشغِّل اجتياز/عدم اجتياز المراجعة التسارع 1 (‎50%) التسارع 2 (‎100%) نسبة التسارع دلتا
#301 عالٍ X-LRA تم اجتياز الاختبار 1.19 2.02 1.70 0.83
#302 عالٍ X-LRA تم اجتياز الاختبار 0.87 1.85 2.12 0.98
#303 عالٍ X-LRA تم اجتياز الاختبار 0.62 1.47 2.37 0.85
#304 عالٍ X-LRA تم اجتياز الاختبار 0.82 1.89 2.30 1.07
#305 عالٍ X-LRA تم اجتياز الاختبار 0.69 1.51 2.21 0.83
#306 عالٍ Z-LRA تم اجتياز الاختبار 1.02 1.50 1.46 0.47
#307 عالٍ X-LRA تم اجتياز الاختبار 0.59 1.37 2.32 0.78
#308 عالٍ Z-LRA تم اجتياز الاختبار 0.58 0.72 1.25 0.14
#309 متوسط Z-LRA تم اجتياز الاختبار 0.39 1.43 3.66 1.04
#310 عالٍ X-LRA تعذّر (F04) 0.00 1.36 1.36 1.36
#311 عالٍ X-LRA تعذّر (F04) 0.00 0.56 0.56 0.56
#312 متوسط ضوء Z-LRA تعذّر (F04) 0.00 0.71 0.71 0.71
#313 عالٍ Z-LRA تعذُّر (F05) 0.60 0.61 1.02 0.01
#314 عالٍ Z-LRA فشل (F05) 0.64 0.65 1.01 0.01
#315 عالٍ تقليص المخاطر التجريبية (ERM) تعذُّر (F05) 0.96 0.95 0.99 0.01-
#316 عالٍ Z-LRA تعذُّر (F05) 0.40 0.40 1.00 0.00
#317 عالٍ Z-LRA تعذُّر (F05) 0.60 0.58 0.98 0.01-
#318 عالٍ Z-LRA تعذُّر (F05) 0.30 0.30 1.00 0.00
#319 عالٍ Z-LRA تعذُّر (F05) 0.57 0.56 0.99 0.00
#320 متوسط Z-LRA تعذُّر (F05) 0.67 0.67 1.00 0.00
#321 متوسط Z-LRA تعذُّر (F05) 0.67 0.66 0.99 0.01-
#322 متوسط X-LRA فشل (F05) 0.95 1.02 1.07 0.06
#323 ضعيفة تقليص المخاطر التجريبية (ERM) تعذُّر (F05) 0.86 0.88 1.01 0.01
#324 ضعيفة تقليص المخاطر التجريبية (ERM) تعذُّر (F05) 1.46 1.45 0.99 -0.01
#325 ضعيفة تقليص المخاطر التجريبية (ERM) تعذُّر (F05) 0.95 0.96 1.01 0.01
#326 ضعيفة Z-LRA تعذُّر (F05) 0.90 0.92 1.02 0.02
#327 ضعيفة Z-LRA فشل (F05) 0.47 0.47 1.00 0.00
#328 ضعيفة Z-LRA تعذُّر (F05) 0.51 0.56 1.09 0.04

التأثير 1 خريطة الأداء 3

الشكل 8. خريطة الأداء للتأثير 3 (بالاجتياز/الإخفاق)
