Подключите и настройте испытательное оборудование. Аппаратное обеспечение, необходимое для тестирования тестируемого устройства (DUT):
- 3-осевой акселерометр (35C-10)
- Кабель 3-осевого акселерометра
- Платформа виброизоляции
- 3M CF-40EG с пеной толщиной 25,4 мм.
- Карта сбора данных (звуковая карта)
- формирователь сигналов CCLD
- Пчелиный воск: YJ-0216
Следующие рисунки иллюстрируют настройку тестовой системы:

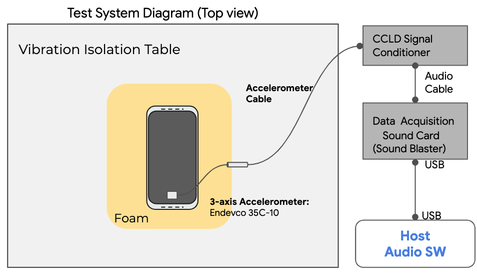

Рис. 1. Схема испытательной системы (вид сбоку)
Рис. 2. Схема испытательной системы (вид сверху)

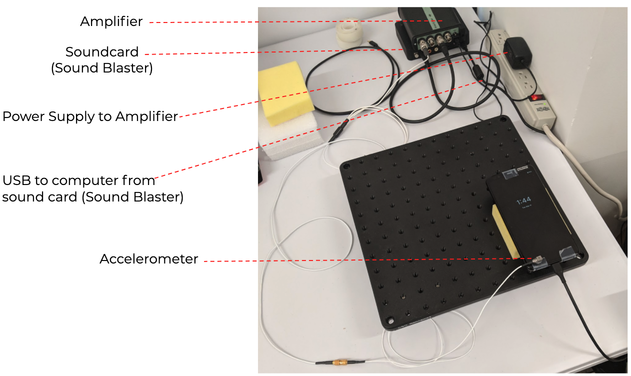

Рисунок 3. Фотография тестовой системы

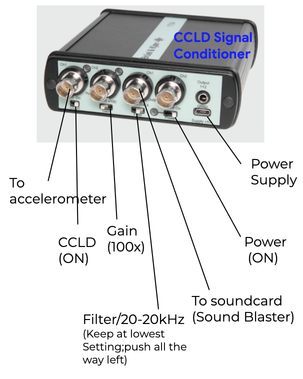

Рисунок 4. Формирователь сигнала CCLD
,Подключите и настройте испытательное оборудование. Аппаратное обеспечение, необходимое для тестирования тестируемого устройства (DUT):
- 3-осевой акселерометр (35C-10)
- Кабель 3-осевого акселерометра
- Платформа виброизоляции
- 3M CF-40EG с пеной толщиной 25,4 мм.
- Карта сбора данных (звуковая карта)
- формирователь сигналов CCLD
- Пчелиный воск: YJ-0216
Следующие рисунки иллюстрируют настройку тестовой системы:
Рис. 1. Схема испытательной системы (вид сбоку)
Рис. 2. Схема испытательной системы (вид сверху)
Рисунок 3. Фотография тестовой системы
Рисунок 4. Формирователь сигнала CCLD
