ตั้งค่าอุปกรณ์ทดสอบ

เชื่อมต่อและกำหนดค่าอุปกรณ์ทดสอบ ฮาร์ดแวร์ที่จำเป็นต่อการทดสอบอุปกรณ์ที่อยู่ระหว่างการทดสอบ (DUT) มีดังนี้

รูปภาพต่อไปนี้แสดงการตั้งค่าระบบทดสอบ

แผนภาพระบบทดสอบ 1

รูปที่ 1 แผนภาพระบบทดสอบ (มุมมองด้านข้าง)

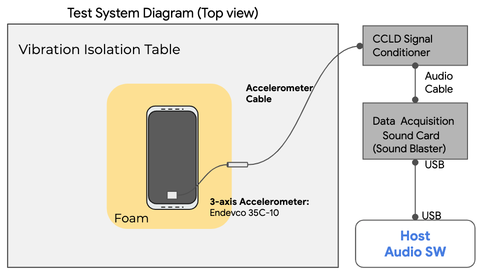

แผนภาพระบบทดสอบ 2

รูปที่ 2 แผนภาพระบบทดสอบ (มุมมองด้านบน)

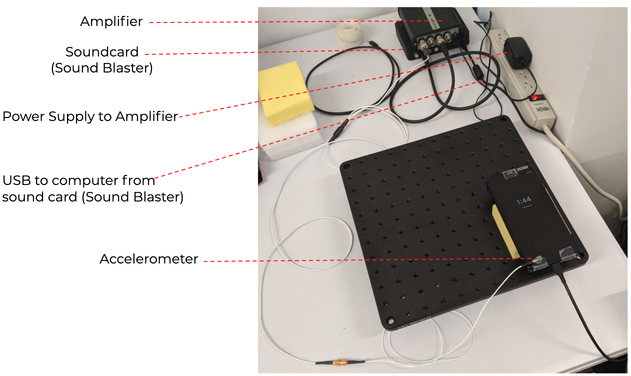

ทดสอบภาพถ่ายของระบบ

รูปที่ 3 รูปภาพระบบทดสอบ

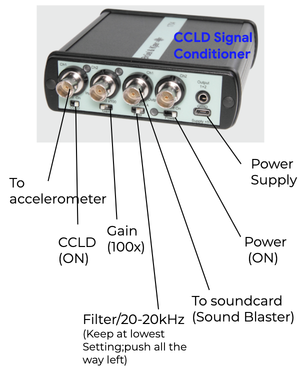

เครื่องปรับสภาพสัญญาณ CCLD

รูปที่ 4 ตัวปรับสภาพสัญญาณ CCLD
