設定測試設備

連接並設定測試設備。測試裝置 (DUT) 所需的硬體如下：

• 3 軸式加速度計 (35C-10)
• 3 軸式加速度計電纜
• Vibration Isolation Platform
• 3M CF-40EG 搭配 25.4 公釐厚度的泡棉
• 資料擷取卡 (音訊卡)
• CCLD 信號調節器
• Beeswax：YJ-0216

下圖說明測試系統設定：

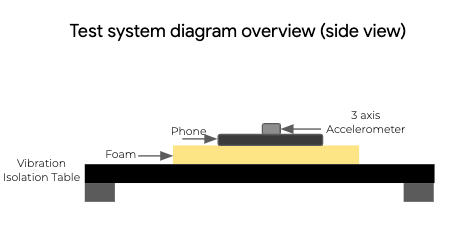

圖 1. 測試系統圖 (側面)

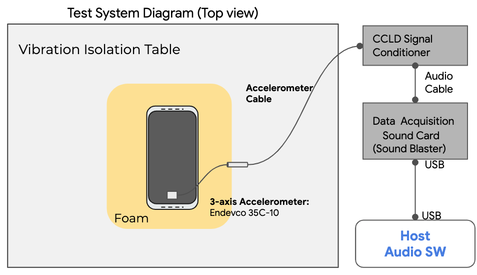

圖 2. 測試系統圖表 (頂部檢視)

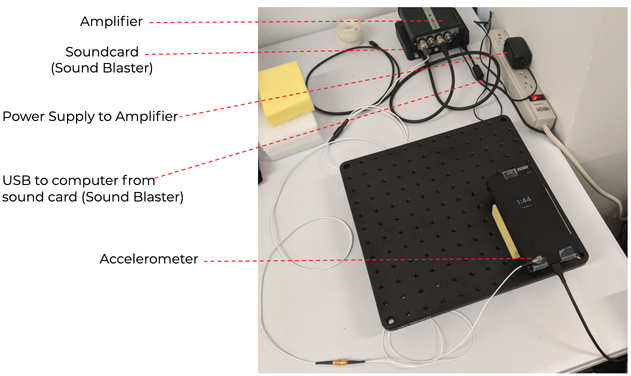

圖 3. 測試系統相片

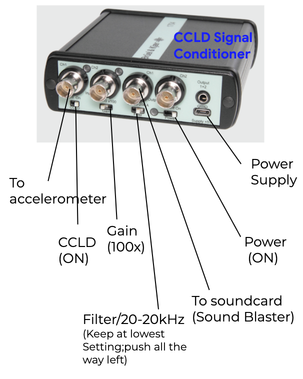

圖 4. CCLD 訊號調節器
