Porównywanie wyników za pomocą mapy skuteczności

Użyj danych z tabel skuteczności, aby wypełnić mapę skuteczności ekosystemu. Wypełniając mapę wyników, postępuj zgodnie z rekomendowanym przewodnikiem po wizualizacji danych. Dopasuj dane uzyskane z DUT do mapy skuteczności, aby je porównać.

Wizualizacja danych na mapie skuteczności

Mapa wydajności dla efektu 1 i efektu 2 jest rysowana z użyciem czasu trwania szczytu, amplitudy szczytowej i współczynnika jakości ostrości (FOMS = PRR / czas trwania szczytu). Dopasowując dane do mapy skuteczności, dokładnie śledź dane na osi X (czas trwania szczytu), osi Y (amplituda szczytu) i rozmiar dymka (FOMS). Mapa skuteczności jest podzielona na kilka kategorii, m.in. przedział cenowy (niski, średni, wysoki) i rodzaj siłownika (X-LRA, Z-LRA, ERM). Używaj różnych kolorów do oznaczania różnych kategorii.

Mapa wydajności pomaga w ocenie urządzenia docelowego za pomocą porównania kontekstowego (zamiast oceny pozytywnej lub negatywnej). Interpretując wyniki porównania mapy skuteczności z pomiarami DUT, określ oczekiwania na podstawie kategorii, do której należy telefon, a następnie rozważ te pytania:

• Gdzie na mapie znajdują się charakterystyki działania urządzenia?
• Czy Twoje urządzenie jest lepsze, gorsze czy porównywalne z urządzeniami konkurencji pod względem wielu warunków (np. przedziału cenowego lub typu siłownika)?
• Czy wyniki spełniają Twoje oczekiwania? Jeśli nie, który czynnik nie spełnił oczekiwań?

Jeśli np. wydajność taniego telefonu z ERM jest porównywalna z wydajnością telefonów premium X-LRA, oznacza to, że tani telefon ma wyjątkową jakość haptyczną w porównaniu z podobnymi tanimi telefonami z ERM.

W przypadku EFFECT_CLICK (efekt 1) i createOneShot (efekt 2) oś X i oś Y odnoszą się odpowiednio do czasu trwania i amplitudy szczytowej. Wielkość kółka wskazuje na miarę jakości ostrości (FOMS = PRR / czas trwania piku), a kolory w legendzie reprezentują kategorie do dalszej segmentacji (przedział cenowy lub typy siłowników). Na przykład na mapie skuteczności podzielonej według przedziału cenowego (np. niski/średni/wysoki) kolor każdego bąbelka reprezentuje przedział cenowy. Dopasowując kolor dymka do przedziału cenowego telefonu, możesz porównać go z konkurencyjnymi modelami z tego samego przedziału.

Zielony dymek na ilustracji 1 pokazuje wibracje wysokiej jakości dla EFFECT_CLICK(efekt 1). Efekty są zazwyczaj wyraźne i silne, gdy czas trwania jest krótki, amplituda wysoka, a rozmiar pęcherzyków duży.

Czerwony dymek na ilustracji 1 pokazuje wibracje niskiej jakości z EFFECT_CLICK(efekt 1). Efekty są zwykle słabe, rozmyte i niewyraźne, gdy czas trwania jest długi, amplituda jest niska, a rozmiar bąbelka jest mały.

Linia przerywana w kolorze czerwonym wskazuje minimalny próg amplitudy. Jeśli amplituda jest mniejsza niż 0,1 g, użytkownicy nie będą w stanie odczuć wibracji (przypadek błędu F03-2).

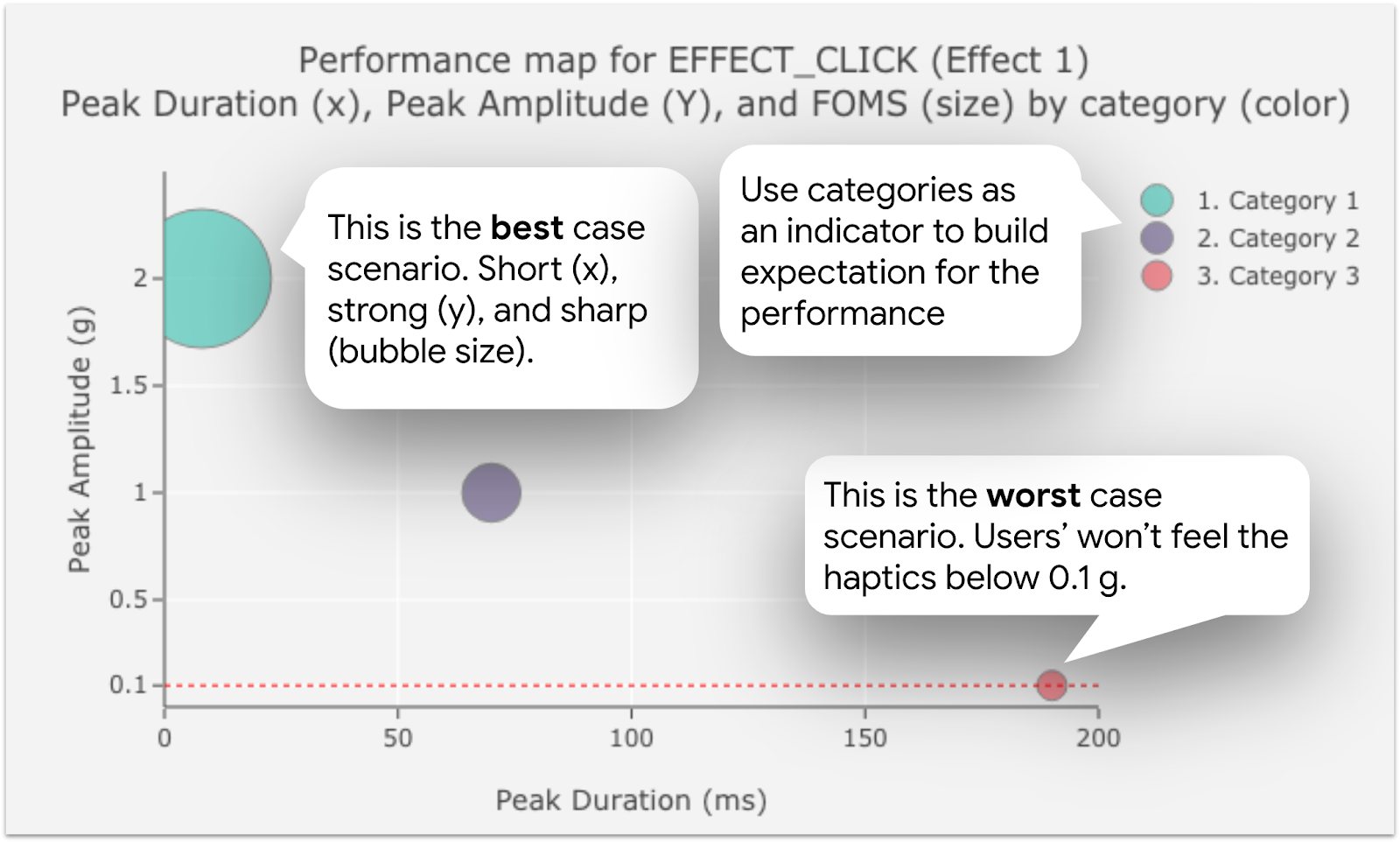

Rysunek 1. Instrukcje dotyczące mapy skuteczności dla efektu 1

Rysunek 2. Instrukcje dotyczące mapy skuteczności efektu 2

Odczytywanie danych z createOneShot (Efekt 2) jest niemal identyczne jak w przypadku danych Efektu 1, z jednym wyjątkiem. Docelowy czas trwania efektu 2 wynosi 20 ms, więc szczytowy czas trwania bliski 20 ms oznacza dane wyjściowe z dobrym hamowaniem.

Dane z createWaveform (Efekt 3) koncentrują się na możliwościach sterowania amplitudą. Docelowy stosunek między pierwszym przyspieszeniem (Przyspieszenie 1 = 50% amplitudy = lewy słupek na grupowym wykresie słupkowym) a drugim przyspieszeniem (Przyspieszenie 2 = 100% amplitudy = prawy słupek na grupowym wykresie słupkowym) wynosi 2.

Rysunek 3. Przewodniki po mapie skuteczności dla efektu 3

Dane i ilustracje dotyczące mapy skuteczności

Te dane dotyczą map skuteczności:

• Data testu: 12 kwietnia 2020 r.
• Liczba przetestowanych modeli urządzeń: 28
• Liczba przetestowanych producentów urządzeń: 10
• Okres premiery urządzenia: do 18 miesięcy przed datą testu

• Efekty dotykowe na mapie skuteczności:

  • VibrationEffect.EFFECT_CLICK (Efekt 1)
  • VibrationEffect.createOneShot (Efekt 2)
  • VibrationEffect.createWaveform (Efekt 3)

• Segmentacja według poziomu cenowego

  • Wysoka (600 USD lub więcej)
  • Średnie (od 300 USD do 600 USD)
  • Niska (do 300 USD)

• Przypadki błędów

  • F01. Stała haptyczna nie została zaimplementowana. Brak sygnału do analizy.
  • F02: Amplituda sygnału jest zbyt słaba, aby można było ją przeanalizować lub aby była dostrzegalna dla ludzi. Błąd MATLAB-a.
  • F03-1: Amplituda sygnału jest zbyt słaba, aby można było ją przeanalizować lub aby była słyszalna dla ludzi. Wartość PRR jest mniejsza od zera (< 0).
  • F03-2: Amplituda sygnału jest zbyt słaba, aby można było ją przeanalizować lub aby była słyszalna dla ludzi. Wartość amplitudy jest mniejsza niż 0,1 (< 0,1).
  • F04: Brak pierwszej fazy przyspieszenia. Brak sygnału w pierwszej połowie.
  • F05: Brak zwiększonego przyspieszenia między dwiema fazami. Maksymalna amplituda przyspieszenia 1 i przyspieszenia 2 jest niemal identyczna.

• Wersja Androida wymagana do oceny sprzętu: Android 10.0 (API na poziomie 29) lub nowszy.

• Wersja Androida używana do wypełniania mapy wydajności: Android 8.0 (API w wersji 26) lub nowszy. W przypadku efektu 1 zamiast VibrationEffect.EFFECT_CLICK użyto HapticFeedbackConstants.KEYBOARD_PRESS, ponieważ dane zostały zebrane przed wprowadzeniem listy kontrolnej implementacji haptyki.

Mapa skuteczności dla EFFECT_CLICK (Efekt 1)

Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK));

val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))

Rysunek 4. Mapa skuteczności dla efektu 1 (według przedziału cenowego)

Rysunek 5. Mapa skuteczności dla efektu 1 (według typu siłownika)

Mapa skuteczności dla funkcji createOneShot (efekt 2)

private static final long oneShotTiming = 20;
private static final int oneShotAmplitude = 255;


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude));

private val oneShotTiming: Long = 20
private val oneShotAmplitude = 255


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))

Rysunek 6. Mapa skuteczności efektu 2 (według przedziału cenowego)

Rysunek 7. Mapa skuteczności dla efektu 2 (według typu siłownika)

Mapa wydajności dla funkcji createWaveform (efekt 3)

private static final long[] waveformTimings = {500, 500};
private static final int[] waveformAmplitudes = {128, 255};


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));

private val waveformTimings = longArrayOf(500, 500)
private val waveformAmplitudes = intArrayOf(128, 255)


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))

Rysunek 8. Mapa skuteczności efektu 3 (według wyniku pozytywnego lub negatywnego)
