অডিও ফ্রেমওয়ার্ক CTS-V পরীক্ষার জন্য মানুষের হস্তক্ষেপ এবং কিছু বাহ্যিক হার্ডওয়্যার প্রয়োজন, যার মধ্যে একটি অডিও লুপব্যাক ডঙ্গল , একটি USB-থেকে-অ্যানালগ অ্যাডাপ্টার বা ইন্টারফেস, একটি USB রেফারেন্স মাইক্রোফোন এবং বাহ্যিক স্পিকার ।
এই পৃষ্ঠায় পরীক্ষাগুলি অ্যাক্সেস করতে, সাধারণ নির্দেশাবলী দেখুন।
লুপব্যাক লেটেন্সি পরীক্ষা
অডিও লুপব্যাক লেটেন্সি টেস্ট একটি অডিও সিগন্যাল তৈরি করা থেকে সেই একই সিগন্যাল সনাক্তকরণ পর্যন্ত মোট সময় পরিমাপ করে। এই সময়ের পরিমাপটি অডিও সিস্টেমের সামগ্রিক লেটেন্সি পরিমাপের জন্য একটি প্রক্সি হিসাবে ব্যবহৃত হয়।
লেটেন্সি বিভিন্ন ডেটা পাথের মাধ্যমে পরিমাপ করা হয়, যার মধ্যে রয়েছে:
- মাইক্রোফোনে স্পিকার
- ইনপুট করতে USB অডিও আউটপুট
- ইনপুট করতে 3.5 মিমি অ্যানালগ আউটপুট যদি ডিভাইসটি সমর্থন করে
পেরিফেরিয়াল নির্বাচন করুন
যদি ডিভাইসটিতে একটি 3.5 মিমি অ্যানালগ হেডসেট জ্যাক থাকে তবে আপনার একটি অডিও লুপব্যাক ডঙ্গল বা প্লাগ প্রয়োজন৷ ডংলে এমন ইলেকট্রনিক্স রয়েছে যা অডিও ইনপুটে অডিও আউটপুট সিগন্যালকে রুট করে।
চিত্র 1. অডিও লুপব্যাক প্লাগ।
USB পরীক্ষার জন্য, আপনার কাছে দুটি বিকল্প রয়েছে। প্রথম বিকল্পটি হল একটি USB-টু-অ্যানালগ অ্যাডাপ্টারের সাথে সংযুক্ত একটি অডিও লুপব্যাক ডঙ্গল ব্যবহার করা, যা নিম্নলিখিত চিত্রে দেখানো হয়েছে:
চিত্র 2. অডিও লুপব্যাক প্লাগ ইউএসবি-টু-অ্যানালগ অ্যাডাপ্টারের সাথে সংযুক্ত।
দ্বিতীয় বিকল্পটি হল তারের সাথে একটি USB অডিও ইন্টারফেস ব্যবহার করা যা আউটপুটকে ইনপুটে সংযুক্ত করে।
এই নির্দেশাবলী Presonus AudioBox USB 96 ডিভাইসের জন্য:
- ইনপুট 1 সংযোগকারীকে মেইন আউট এল-এর সাথে সংযুক্ত করুন।
- ইনপুট 2 সংযোগকারীকে মেইন আউট R-এর সাথে সংযুক্ত করুন।
- ইনপুট 1 নব সোজা উপরে সেট করুন।
- ইনপুট 2 নব সোজা উপরে সেট করুন।
- ফোনের নব 0 এ সেট করুন।
- প্লেব্যাকের জন্য একেবারে ডানদিকে মিক্সার নব সেট করুন।
মূল গাঁটটি সোজা উপরে বামে প্রায় 45 ডিগ্রিতে সেট করুন (ঘড়ির মুখে প্রায় 10:30)।
চিত্র 3. সঠিক সেটিংস সহ USB অডিও ইন্টারফেস।
চিত্র 4. সঠিক সংযোগ সহ USB অডিও ইন্টারফেস শীর্ষ দৃশ্য।
অডিও লুপব্যাক লেটেন্সি পরীক্ষা চালান
আপনার নির্বাচিত পেরিফেরালগুলি সেট আপ করার পরে, DUT দ্বারা সমর্থিত সমস্ত পাথে লুপব্যাক লেটেন্সি পরিমাপ করতে অডিও লুপব্যাক লেটেন্সি পরীক্ষা চালান:
অভ্যন্তরীণ মাইক্রোফোনে অভ্যন্তরীণ স্পিকার পরীক্ষা করুন (স্পিকার বা মাইক রুট):
- একটি শান্ত ঘরে এই পরীক্ষাটি করুন।
- একটি টেবিলের উপর DUT ফ্ল্যাট রাখুন। যদি DUT একটি ক্ষেত্রে থাকে, তাহলে আপনাকে সেই কেসটি সরাতে হবে।
- স্পিকার বা মাইক রুটের জন্য স্টার্ট ট্যাপ করুন। গোলমাল বিস্ফোরণের একটি সিরিজ প্লে হয়, এবং পরীক্ষার প্রক্রিয়া শেষে স্পিকার বা মাইক রুট প্রদর্শনের ফলাফল। পর্যাপ্ত আত্মবিশ্বাসের মান পেতে আপনাকে ভলিউম সামঞ্জস্য করতে হতে পারে।
যদি DUT এর একটি এনালগ হেডসেট জ্যাক না থাকে, তাহলে এই ধাপটি এড়িয়ে যান। অন্যথায়, এনালগ হেডসেট জ্যাক পরীক্ষা করুন:
- DUT-তে এনালগ হেডসেট জ্যাকের মধ্যে লুপব্যাক প্লাগ ঢোকান। এটি এই রুটের জন্য স্টার্ট বোতাম সক্রিয় করে।
- স্টার্ট ট্যাপ করুন। একই সিরিজের শব্দ বিস্ফোরণগুলি হেডসেট জ্যাকের মাধ্যমে রুট করা হয় এবং লেটেন্সি পরিমাপ করা হয়। পর্যাপ্ত আত্মবিশ্বাসের মান পেতে আপনাকে ভলিউম সামঞ্জস্য করতে হতে পারে।
যদি DUT-এর কোনো USB পোর্ট না থাকে যা USB হোস্ট মোড প্রয়োগ করে, এই ধাপটি এড়িয়ে যান। অন্যথায়, USB পোর্ট পরীক্ষা করুন:
- ইউএসবি লুপব্যাক ডিভাইস (অ্যাডাপ্টার এবং লুপব্যাক প্লাগ বা উপযুক্ত লুপব্যাক তারের সাথে ইউএসবি ইন্টারফেস) DUT-তে সংযুক্ত করুন।
- স্টার্ট ট্যাপ করুন। একই সিরিজের নয়েজ বিস্ফোরণগুলি ইউএসবি অ্যাডাপ্টার বা ইন্টারফেসের মাধ্যমে রুট করা হয় এবং লেটেন্সি পরিমাপ করা হয়। পর্যাপ্ত আত্মবিশ্বাসের মান পেতে আপনাকে ভলিউম সামঞ্জস্য করতে হতে পারে।
ফলাফল রিপোর্ট করুন:
- যদি সমস্ত রুট Android CDD- এ তালিকাভুক্ত মানদণ্ড পূরণ করে, পরীক্ষাটিকে পাস হয়েছে বলে চিহ্নিত করুন।
- যদি কোনো রুট মানদণ্ড পূরণ না করে, পরীক্ষাটিকে ব্যর্থ হিসাবে চিহ্নিত করুন।
অডিও ফ্রিকোয়েন্সি লাইন পরীক্ষা চালান
এই পরীক্ষাটি 3.5 মিমি অ্যানালগ জ্যাক থেকে বাম এবং ডান লাইনের অডিও আউটপুটকে চিহ্নিত করতে একটি অডিও লুপব্যাক ডঙ্গল ব্যবহার করে। পরীক্ষাটি অডিও ক্যাপচার করতে এবং প্রতিটি চ্যানেলের জন্য একটি ফ্রিকোয়েন্সি প্রতিক্রিয়া গণনা করতে প্লাগ থেকে মাইক প্রতিক্রিয়া ব্যবহার করে।
প্রতিটি ব্যান্ডে প্রত্যাশিত ন্যূনতম শক্তির জন্য একটি মানদণ্ড (চারটির মধ্যে) প্রতিটি চ্যানেলের জন্য প্রয়োগ করা হয়।
এই পরীক্ষা চালানোর জন্য:
- পরীক্ষা অ্যাক্সেস করতে সাধারণ নির্দেশাবলী অনুসরণ করুন.
ডিভাইসটিতে একটি ফিজিক্যাল হেডসেট পোর্ট আছে কিনা রিপোর্ট করতে হ্যাঁ বা না আলতো চাপুন৷ যদি এটির কোনো ফিজিক্যাল পোর্ট না থাকে, তাহলে পরীক্ষাটিকে পাস করা হিসেবে চিহ্নিত করুন।
চিত্র 5. অডিও ফ্রিকোয়েন্সি লাইন।
হেডসেট সংযোগকারীর সাথে একটি লুপব্যাক প্লাগ সংযুক্ত করুন ( লুপব্যাক লেটেন্সি পরীক্ষা দেখুন)।
লুপব্যাক প্লাগ রেডি ট্যাপ করুন।
চিত্র 6. লুপব্যাক প্লাগ প্রস্তুত।
TEST আলতো চাপুন এবং পরীক্ষা সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন।
পরীক্ষা শেষ হলে, পরীক্ষার স্ক্রিনে ফলাফল দেখুন এবং দেখুন।
চিত্র 7. পরীক্ষা সম্পূর্ণ।
পরীক্ষা পাস হলে, সবুজ চেকমার্ক টিপুন। পরীক্ষা ব্যর্থ হলে, চাপুন ! .
অডিও ফ্রিকোয়েন্সি স্পিকার পরীক্ষা চালান
এই পরীক্ষাটি স্পিকারের ফ্রিকোয়েন্সি প্রতিক্রিয়া মূল্যায়ন করতে একটি বহিরাগত USB রেফারেন্স মাইক্রোফোন দ্বারা ক্যাপচার করা সংকেত ব্যবহার করে।
একটি রেফারেন্স মাইক্রোফোন একটি সমতল, রঙহীন অডিও প্রতিক্রিয়া প্রদান করে। এই মাইক্রোফোনগুলি প্রায়শই বিশ্লেষণ এবং পরিমাপের সরঞ্জামগুলির জন্য ব্যবহৃত হয়।
ন্যূনতম প্রস্তাবিত রেফারেন্স মাইক্রোফোন বৈশিষ্ট্য:
- 100 Hz থেকে 20 kHz রেঞ্জে ফ্ল্যাট ফ্রিকোয়েন্সি প্রতিক্রিয়া: +/- 2 dB S/N রেশন 70 dB (A-ওয়েটেড)
- THD অনুপাত @ 1000 Hz 1% এর কম 127 dB SPL এ
প্রস্তাবিত মাইক্রোফোনগুলির মধ্যে রয়েছে miniDSP USB পরিমাপ ক্যালিব্রেটেড মাইক্রোফোন এবং ডেটন অডিও UMM-6 USB পরিমাপ মাইক্রোফোন ।
পরীক্ষা চালানোর জন্য:
একটি USB রেফারেন্স মাইক্রোফোনকে DUT-তে সংযুক্ত করুন এবং মাইক্রোফোনটিকে DUT থেকে 20 সেমি দূরে এবং স্ক্রিনের কেন্দ্রে লম্ব রাখুন:
চিত্র 8. পরীক্ষার অধীনে ডিভাইস।
ইউএসবি রেফারেন্স মাইক্রোফোন রেডি ট্যাপ করুন।
চিত্র 9. মাইক্রোফোন প্রস্তুত।
TEST আলতো চাপুন এবং পরীক্ষা সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন।
পরীক্ষা শেষ হলে, পরীক্ষার স্ক্রিনে ফলাফল দেখুন এবং দেখুন।
পরীক্ষা পাস হলে, সবুজ চেকমার্ক টিপুন। পরীক্ষা ব্যর্থ হলে, চাপুন ! .
অডিও ফ্রিকোয়েন্সি মাইক্রোফোন পরীক্ষা চালান
এই পরীক্ষাটির জন্য একটি সাদা গোলমাল শব্দের উৎসের জন্য বাহ্যিক স্পিকার এবং DUT-এর অভ্যন্তরীণ মাইক্রোফোনকে ক্যালিব্রেট করার জন্য একটি USB রেফারেন্স মাইক্রোফোন উভয়ই প্রয়োজন৷ স্পিকারগুলির একটি ফ্ল্যাট ফ্রিকোয়েন্সি প্রতিক্রিয়ার প্রয়োজন নেই, তবে তাদের কম ফ্রিকোয়েন্সি (100 Hz) থেকে উচ্চ ফ্রিকোয়েন্সি (20 kHz) পর্যন্ত ভাল কভারেজ প্রয়োজন।
পরীক্ষা চালানোর জন্য:
DUT এর একটি ফিজিক্যাল অডিও আউটপুট পোর্ট আছে কিনা রিপোর্ট করুন। যদি তা না হয়, পরীক্ষাটি পাস হিসাবে চিহ্নিত করুন।
চিত্র 10. অডিও মাইক্রোফোন পরীক্ষা।
DUT-এর স্ক্রিনের কেন্দ্রে স্পিকারগুলিকে 40 সেমি লম্ব করে রাখুন।
চিত্র 11. পরীক্ষার অধীনে ডিভাইস।
হেডফোন বা লাইন আউট সংযোগকারী ব্যবহার করে DUT-তে বহিরাগত স্পিকার সংযুক্ত করুন। DUT এর সাথে সংযুক্ত যেকোনো USB মাইক্রোফোন আনপ্লাগ করুন।
রেডি এক্সটার্নাল স্পিকার ট্যাপ করুন।
চিত্র 12. পরীক্ষা চলছে।
TEST 1 আলতো চাপুন এবং পরীক্ষা সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন। পরীক্ষা শেষ হলে, পরীক্ষার স্ক্রিনে ফলাফল দেখানো হয়:
চিত্র 13. পরীক্ষার ফলাফল।

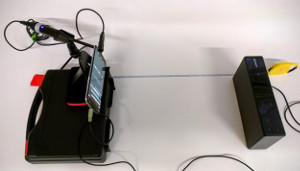

DUT-তে একটি USB রেফারেন্স মাইক্রোফোন সংযুক্ত করুন। বাহ্যিক স্পিকারগুলিকে সংযুক্ত রাখুন এবং মাইক্রোফোনটিকে DUT-এর অভ্যন্তরীণ মাইক্রোফোনের পাশে রাখুন, বহিরাগত স্পিকারের দিকে নির্দেশ করুন৷
চিত্র 14. ডিভাইসের অবস্থান।
চিত্র 15. মাইক্রোফোন অবস্থান।
ইউএসবি রেফারেন্স মাইক্রোফোন রেডি ট্যাপ করুন।
চিত্র 16. মাইক্রোফোন প্রস্তুত।
TEST 2 আলতো চাপুন এবং পরীক্ষা সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন। পরীক্ষা শেষ হলে, পরীক্ষার স্ক্রিনে ফলাফল দেখানো হয়:
চিত্র 17. পরীক্ষা সম্পূর্ণ।
পরীক্ষার ফলাফল রেকর্ড করুন।
অডিও ফ্রিকোয়েন্সি আনপ্রসেসড পরীক্ষা চালান
এই পরীক্ষার জন্য একটি USB রেফারেন্স মাইক্রোফোন এবং বহিরাগত স্পিকার ছাড়াও একটি শব্দ চাপ স্তর (SPL) মিটার প্রয়োজন৷
অডিও ফ্রিকোয়েন্সি আনপ্রসেসড বৈশিষ্ট্যের জন্য যদি DUT-এর একটি সংজ্ঞা থাকে, তবে এই পরীক্ষার সমস্ত বিভাগ অবশ্যই পাস করতে হবে। যদি DUT এই বৈশিষ্ট্যটি সংজ্ঞায়িত না করে, তবে সমস্ত বিভাগ পাস না করলেও পরীক্ষাটি পাস করতে পারে।
পরীক্ষা চালানোর জন্য:

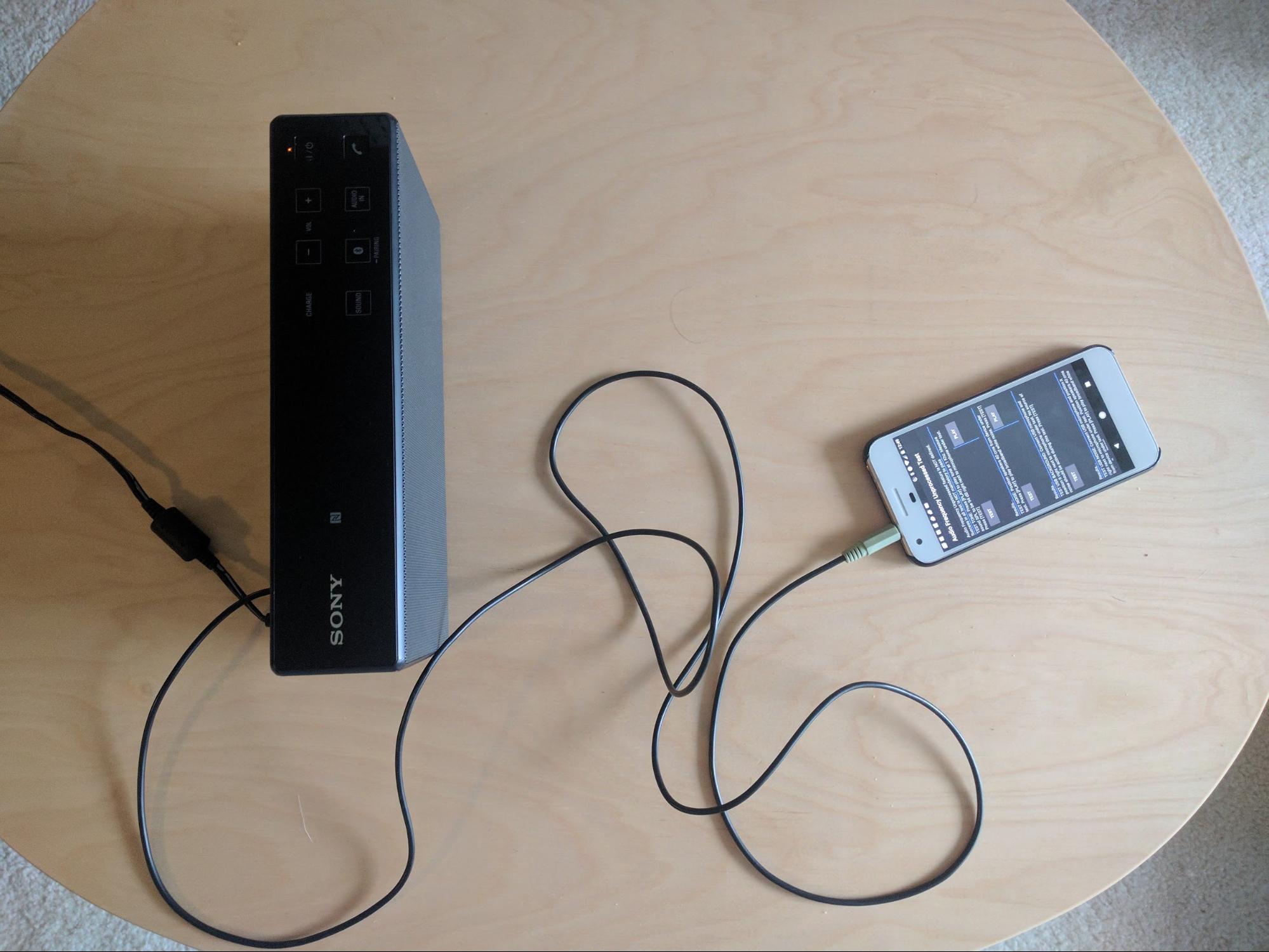

হেডফোন বা লাইন আউট সংযোগকারী ব্যবহার করে DUT-তে বহিরাগত স্পিকার সংযুক্ত করুন। DUT এর সাথে সংযুক্ত যেকোনো USB মাইক্রোফোন আনপ্লাগ করুন।
চিত্র 18. DUT সেটআপ।
টোন পরীক্ষা পরিচালনা করতে:
- খেলতে ট্যাপ করুন।
SPL মিটারটিকে স্পিকারের সামনে নিয়ে যান যতক্ষণ না এটি 94 dB SPL-এর একটি শব্দ চাপের স্তর সনাক্ত করে।
চিত্র 19. টেস্ট টোন সেটআপ।
স্পিকারগুলি থেকে একটি সরল রেখায় স্পিকারগুলি থেকে একটি সরল রেখায় SPL মিটারকে সামনে পিছনে সরান৷ এই অবস্থান একটি নোট করুন.
চিত্র 20. SPL মিটার বসানো।
DUT সরান এবং মাইক্রোফোনটিকে আগের ধাপে পাওয়া প্রায় একই স্থানে রাখুন।
TEST ট্যাপ করুন। DUT একটি ছোট অডিও ক্যাপচার করে এবং স্বয়ংক্রিয়ভাবে প্লেব্যাক বন্ধ করে দেয়। প্রয়োজনে, আপনি STOP ট্যাপ করে প্লেব্যাক বন্ধ করতে পারেন।
চিত্র 21. অডিও ক্যাপচার।
শব্দ পরীক্ষা পরিচালনা করতে:
স্পিকারগুলিকে DUT-এর স্ক্রিনের কেন্দ্রে লম্ব করে 40 সেমি দূরে রাখুন।
চিত্র 22. স্পিকার বসানো।
খেলতে ট্যাপ করুন।
TEST আলতো চাপুন এবং পরীক্ষা সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন। পরীক্ষা সম্পূর্ণ হলে প্লেব্যাক স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
চিত্র 23. চলমান পরীক্ষা।
USB ব্যাকগ্রাউন্ড পরীক্ষা করতে:
- DUT এর সাথে একটি USB রেফারেন্স মাইক্রোফোন সংযুক্ত করুন এবং এটি DUT এর অভ্যন্তরীণ মাইক্রোফোনের কাছাকাছি রাখুন।
TEST ট্যাপ করুন। পরীক্ষা চলে এবং স্ক্রীনে ফলাফল প্রদর্শন করে।
চিত্র 24. USB রেফারেন্স মাইক্রোফোন।
চিত্র 25. চলমান পরীক্ষা।
ইউএসবি শব্দ পরীক্ষা করতে:
- আগের পরীক্ষার মতো একই অবস্থানে একটি USB মাইক্রোফোন রাখুন।
- খেলতে ট্যাপ করুন। স্পিকারগুলো ব্রডব্যান্ড নয়েজ বাজায়।
- TEST ট্যাপ করুন। পরীক্ষা চলে এবং স্ক্রীনে ফলাফল প্রদর্শন করে।
পরীক্ষার চারটি বিভাগের ফলাফল দেখুন। প্রয়োজন অনুসারে বিভাগগুলি পুনরাবৃত্তি করুন।
চিত্র 26. পরীক্ষার ফলাফল।
পরীক্ষা পাস হলে, সবুজ চেকমার্ক টিপুন। পরীক্ষা ব্যর্থ হলে, চাপুন ! .
