מאמת CTS של מסגרת אודיו

כדי לבצע את חבילת בדיקות האודיו הזו נדרשת התערבות אנושית וחומרה חיצונית מסוימת, כולל מתאם אודיו ל-loopback, מתאם או ממשק USB לאנלוגי, מיקרופון USB למדידת רמת האודיו ורמקולים חיצוניים.

כדי לגשת למבחנים שבדף הזה, פועלים לפי ההוראות שמפורטות בקטע הוראות כלליות.

בדיקת זמן האחזור של לולאה חוזרת (loopback)

בדיקת זמן האחזור של הלולאה החוזרת של האודיו מודדת את הזמן הכולל מרגע היצירה של אות אודיו ועד לזיהוי של אותו האות. מדידת הזמן הזו משמשת כמדד לזמן האחזור הכולל של מערכת האודיו.

זמן האחזור נמדד בכמה נתיבים של נתונים, כולל: * מהרמקול למיקרופון, * מפלט אודיו USB לקלט, * מפלט אנלוגי 3.5 מ"מ לקלט, אם המכשיר תומך בכך.

בחירת ציוד היקפי

אם במכשיר יש שקע אודיו אנלוגי של 3.5 מ"מ לאוזניות, תצטרכו מתאם אודיו ל-loopback או 'תקע'. הוא מכיל רכיבים אלקטרוניים שמנתבים אות פלט אודיו חזרה לקלט האודיו.

תקע ל-loopback של אודיו

איור 1. תקע ל-loopback של אודיו

יש שתי אפשרויות לבדיקה של USB. אפשר להשתמש במתאם אודיו בלופ שמחובר למתאם USB-אנלוגי, שמוצג כאן:

תקע אודיו ל-loopback מחובר למתאם USB לאנלוגי

איור 2. תקע אודיו ל-loopback מחובר למתאם USB לאנלוגי

אפשר גם להשתמש בממשק אודיו USB עם כבלים שמחברים את הפלט לכניסה.

ההוראות האלה מיועדות למכשיר Presonus AudioBox USB 96: * מחברים את מחבר הקלט 1 ליציאה הראשית L. * מחברים את המחבר של Input 2 ל-Main Out R. * מגדירים את הלחצן Input 1 (קלט 1) ישר למעלה. * הגדירו את הלחצן 'קלט 2' למצב ישר. * מגדירים את הלחצן Phones (טלפונים) למספר 0. * מגדירים את הלחצן של המיקסר לקצה השמאלי כדי להפעיל את ההפעלה. * הגדירו את הלחצן הראשי כ-45 מעלות משמאל לימין (בערך 10:30 בתצוגת שעון).

ממשק אודיו בחיבור USB, קדמי

איור 3. ממשק אודיו USB עם ההגדרות הנכונות

ממשק אודיו ב-USB, למעלה

איור 4. ממשק אודיו USB שמוצג מלמעלה עם החיבורים הנכונים.

הרצת הבדיקה

אחרי שמגדירים את הציוד ההיקפי שבחרתם, מריצים את בדיקת זמן האחזור של הלולאה החוזרת של האודיו, כדי למדוד את זמן האחזור בלולאה החוזרת בכל הנתיבים שנתמכים על ידי ה-DUT:

  1. בודקים את הרמקול הפנימי למיקרופון הפנימי (נתיב הרמקול/המיקרופון):

    • יש לבצע את הבדיקה הזו בחדר שקט.

    • מניחים את ה-DUT במצב שטוח על שולחן. אם ה-DUT נמצא בנרתיק, יכול להיות שתצטרכו להסיר אותו.

    • מקישים על התחלה במסלול של הרמקול/המיקרופון. יושמעו סדרה של רעשים, ובסוף תהליך הבדיקה יוצגו התוצאות של המסלול 'רמקול/מיקרופון'. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

  2. בדיקה של שקע האוזניות האנלוגיות. (אם ל-DUT אין שקע אוזניות אנלוגי, דלגו על השלב הזה).

    • מכניסים את תקע הלולאה החוזרת ליציאת האוזניות האנלוגיות ב-DUT. הפעולה הזו מפעילה את הלחצן התחלה של המסלול הזה.
    • מקישים על התחלה. אותה סדרה של רעשי רקע מנותבת דרך שקע האוזניות, ומודדים את זמן האחזור. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

  3. בודקים את יציאת ה-USB. (אם ב-DUT אין יציאת USB שבה מוטמע מצב מארח USB, אפשר לדלג על השלב הזה).

    • מחברים את התקן ה-USB בלולאה חוזרת (מתאם ותקע לולאה חוזרת או ממשק USB עם כבלים מתאימים) ל-DUT.
    • מקישים על התחלה. אותה סדרה של רעשי רקע מנותבת דרך מתאם/ממשק USB, וזמן האחזור נמדד. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

  4. מדווחים על התוצאות:

    • אם כל המסלולים עומדים בקריטריונים שמפורטים ב-Android CDD, מסמנים שהבדיקה עברה.
    • אם מסלול כלשהו לא עומד בקריטריונים, מסמנים את הבדיקה כ'נכשלה'.

בדיקת קו תדר אודיו

בבדיקה הזו נעשה שימוש במתאם אודיו ל-loopback כדי לאפיין את הפלט של אודיו הקו השמאלי והימיני מהשקע האנלוגי של 3.5 מ"מ. הוא משתמש בפידבק מהמיקרופון מהפלאג כדי לתעד אודיו ולחשב תגובת תדר לכל ערוץ.

קריטריון פשוט לאנרגיה מינימלית צפויה בכל תדר (מתוך ארבעה) בכל ערוץ.

כדי להריץ את הבדיקה הזו:

  1. פועלים לפי ההוראות הכלליות כדי לגשת לבדיקה.

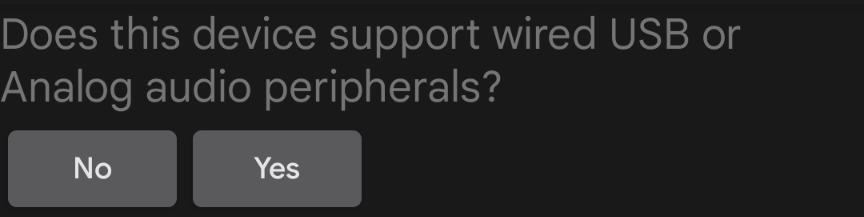

  2. מקישים על כן או על לא כדי לציין אם למכשיר יש יציאה פיזית לאוזניות. אם הם לא עוברים את הבדיקה, מסמנים שהיא עברה.

    קו תדר אודיו

  3. מחברים את תקע הלולאה החוזרת למחבר של האוזניות (ראו בדיקת זמן האחזור של לולאה חוזרת).

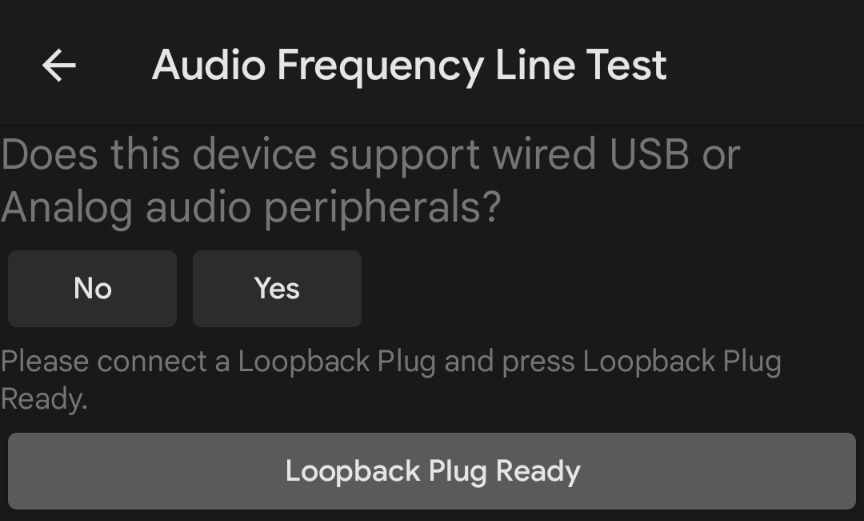

  4. מקישים על LOOPBACK PLUG READY.

    שקע הלולאה החוזרת (loopback) מוכן

  5. מקישים על בדיקה וממתינים לסיום הבדיקה.

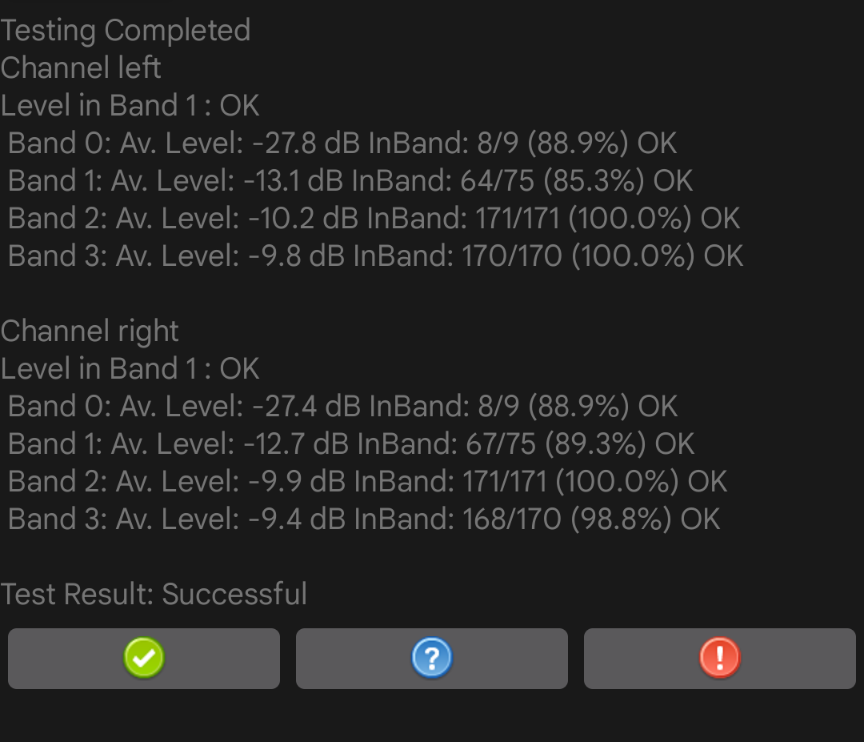

  6. בסיום הבדיקה, בודקים את התוצאות במסך הבדיקה.

    בדיקה הושלמה

  7. כדי לדווח על בדיקה שעברה, לוחצים על לחצן סימן הווי הירוק. כדי לדווח על בדיקה שנכשלה, לוחצים על לחצן ה-X האדום.

בדיקת הרמקול של תדר האודיו

בבדיקה הזו נעשה שימוש באות שנקלט על ידי מיקרופון עזר חיצוני בחיבור USB כדי להעריך את תגובת התדר של הרמקולים.

מיקרופון העזר מספק תגובה אודיו רגילה, ללא צבע. המיקרופונים האלה משמשים לרוב לציוד ניתוח ומדידה.

המאפיינים המינימליים המומלצים של מיקרופון העזר:

  • תגובת תדר רגילה בטווח 100Hz עד 20kHz: +/- 2dB יחס S/N של 70dB (משוקלל A)
  • יחס THD ב- 1,000 Hz פחות מ-1% ב- 127 dB SPL

המיקרופונים המומלצים כוללים את miniDSP USB measurement calibrated microphone ואת Dayton Audio UMM-6 USB Measurement Microphone.

כדי להריץ את הבדיקה:

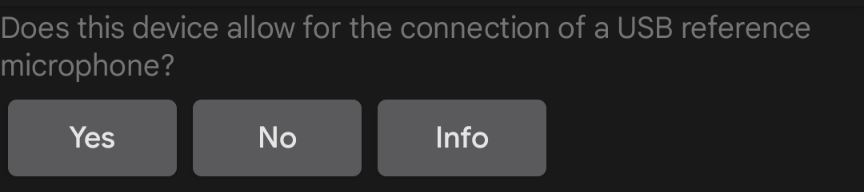

  1. מחברים מיקרופון USB למכשיר הבדיקה וממקמים את המיקרופון במרחק 20 ס"מ מהמכשיר, בניצב למרכז המסך.

    המכשיר בבדיקה

  2. מקישים על USB REFERENCE MICROPHONE READY.

    mic ready

  3. מקישים על בדיקה וממתינים להשלמת הבדיקה.

  4. בסיום הבדיקה, בודקים את התוצאות במסך הבדיקה.

  5. כדי לדווח על בדיקה שעברה, לוחצים על לחצן סימן הווי הירוק. כדי לדווח על בדיקה שנכשלה, לוחצים על לחצן ה-X האדום.

בדיקת המיקרופון בתדר אודיו

הבדיקה הזו דורשת גם רמקולים חיצוניים כמקור לרעשי רקע לבנים וגם מיקרופון USB למטרת כיול של המיקרופון הפנימי של ה-DUT. אין צורך שהרמקולים יהיו עם תגובת תדר 'שטוחה', אבל הם צריכים לכסות היטב תדרים נמוכים (100 Hz) עד תדרים גבוהים (20 kHz).

כדי להריץ את הבדיקה:

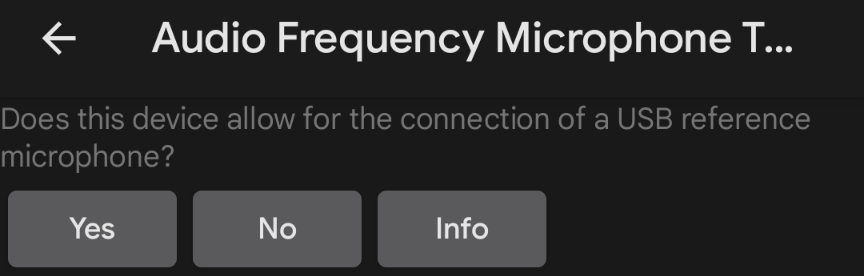

  1. מדווחים אם ל-DUT יש יציאת פלט אודיו פיזית. אם לא, מסמנים את הבדיקה כ'עברה'.

    בדיקת המיקרופון של האודיו

  2. מציבים את הרמקולים במרחק 40 ס"מ בניצב אנכי למרכז המסך של ה-DUT.

    המכשיר שנבדק

  3. מחברים רמקולים חיצוניים ל-DUT באמצעות מחבר האוזניות או מחבר הפלט. מנתקים כל מיקרופון USB שמחובר ל-DUT.

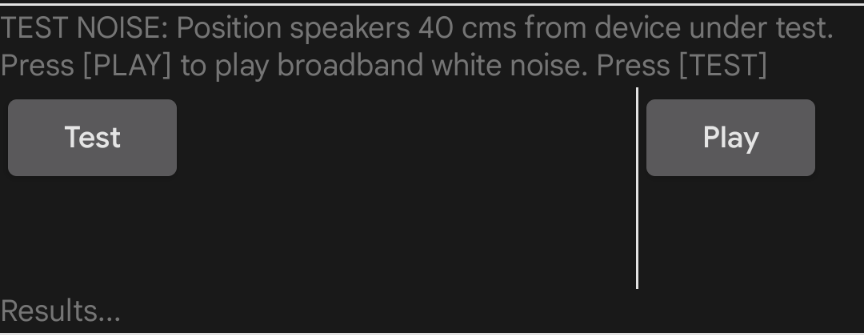

  4. מקישים על רמקולים חיצוניים מוכנים.

    בדיקה מתבצעת

  5. מקישים על בדיקה 1 ומחכים שהבדיקה תסתיים. בסיום הבדיקה, התוצאות יוצגו במסך הבדיקה.

    תוצאות בדיקה

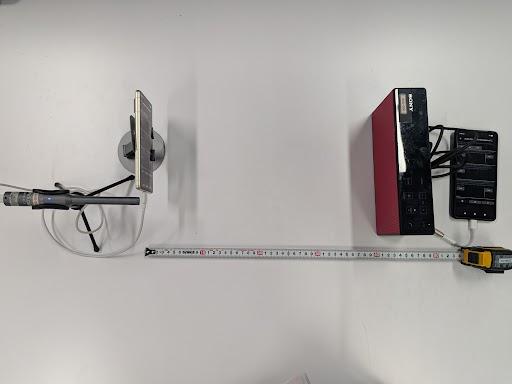

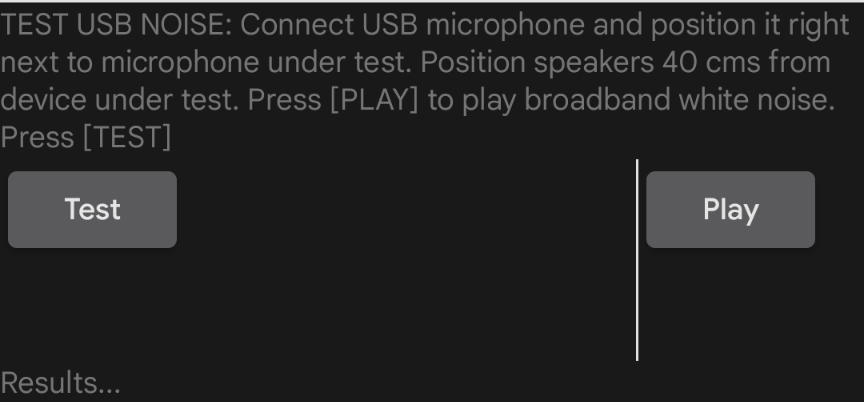

  6. מחברים מיקרופון עזר ב-USB ל-DUT. משאירים את הרמקולים החיצוניים מחוברים וממקמים את המיקרופון ליד המיקרופון הפנימי של ה-DUT, כך שיצביע על הרמקולים החיצוניים.

    מיקום המכשיר מיקום המיקרופון

  7. מקישים על USB REFERENCE MICROPHONE READY.

    המיקרופון מוכן

  8. מקישים על בדיקה 2 ומחכים שהבדיקה תסתיים. בסיום הבדיקה, התוצאות יוצגו במסך הבדיקה.

    הבדיקות הסתיימו

  9. מתעדים את תוצאות הבדיקה.

בדיקה של תדירות אודיו ללא עיבוד

לבדיקה הזו נדרשים מד לחץ קול (SPL) בנוסף למיקרופון USB למטרות בדיקה ורמקולים חיצוניים.

אם ל-DUT יש הגדרה של התכונה 'תדירות אודיו ללא עיבוד', כל הקטעים בבחינה הזו חייבים לעבור. אם התכונה הזו לא מוגדרת ב-DUT, אפשר לעבור את הבדיקה גם אם לא כל הקטעים עוברים.

כדי להריץ את הבדיקה:

  1. מחברים רמקולים חיצוניים ל-DUT באמצעות מחבר האוזניות או מחבר הפלט. מנתקים כל מיקרופון USB שמחובר ל-DUT.

    תמונה של הגדרת ה-DUT

  2. כדי לבצע את בדיקת הטון:

    1. מקישים על הפעלה.

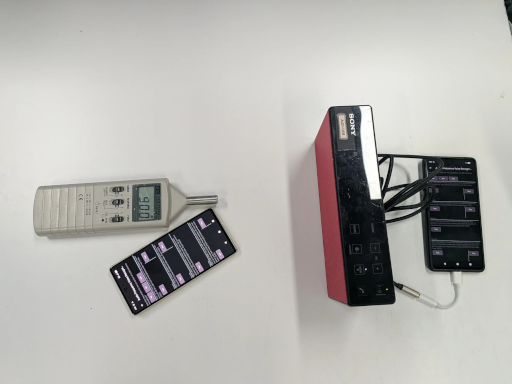

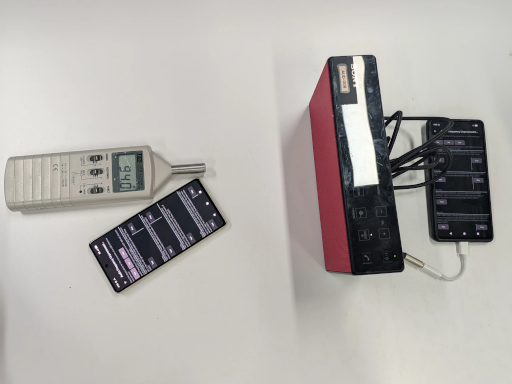

    2. מזיזים את מד ה-SPL מול הרמקולים עד שהוא מזהה רמת לחץ קול של 94 dB SPL.

    תמונה של הגדרת צליל הבדיקה

    1. מזיזים את מד ה-SPL הלוך ושוב בקו ישר מהרמקולים. חשוב לזכור את המיקום הזה.

    תמונה של המיקום של מד SPL

    1. מעבירים את ה-DUT ומניחים את המיקרופון בערך באותו מיקום שבו הוא היה בשלב הקודם.

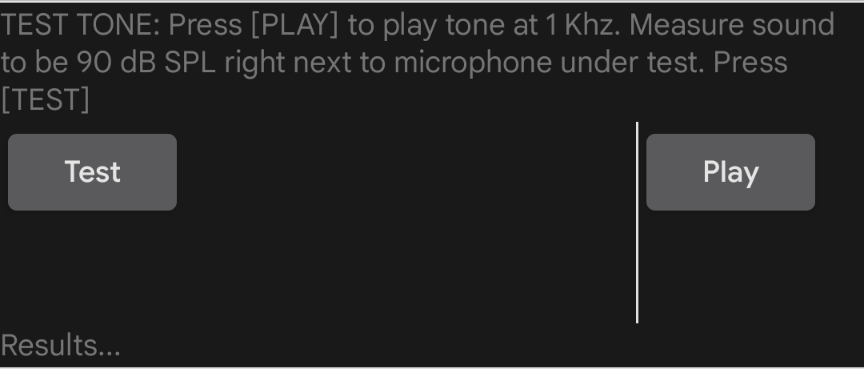

    2. מקישים על בדיקה. ה-DUT מבצע הקלטת אודיו קצרה ומפסיק את ההפעלה באופן אוטומטי. במקרה הצורך, אפשר גם להפסיק את ההפעלה בהקשה על עצירה.

צילום מסך של הקלטת אודיו

  1. כדי לבצע את בדיקת הרעש:

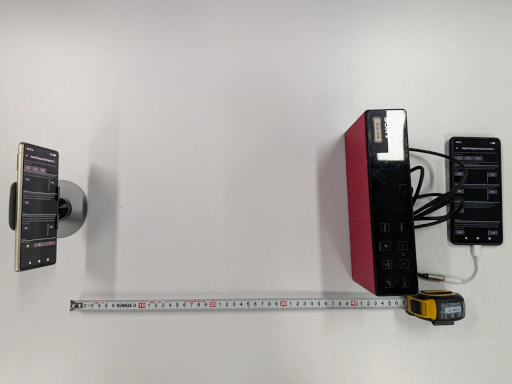

    1. ממוקמים את הרמקולים בניצב למרכז המסך של ה-DUT במרחק של 40 ס"מ.

      תמונה של מיקום הרמקול

    2. מקישים על הפעלה.

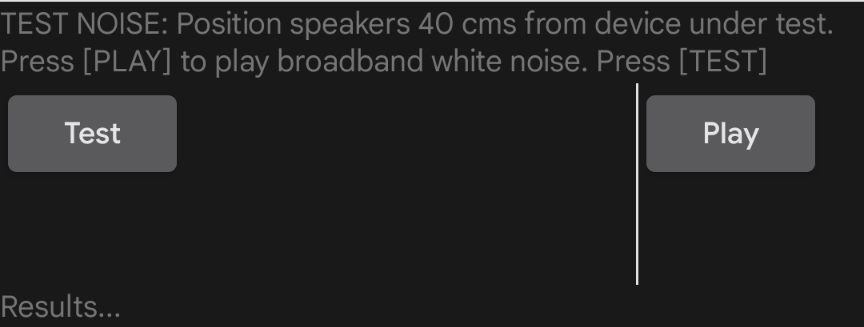

    3. מקישים על בדיקה וממתינים לסיום הבדיקה. ההפעלה תיפסק באופן אוטומטי בסיום הבדיקה.

      צילום מסך של הבדיקה שפועלת

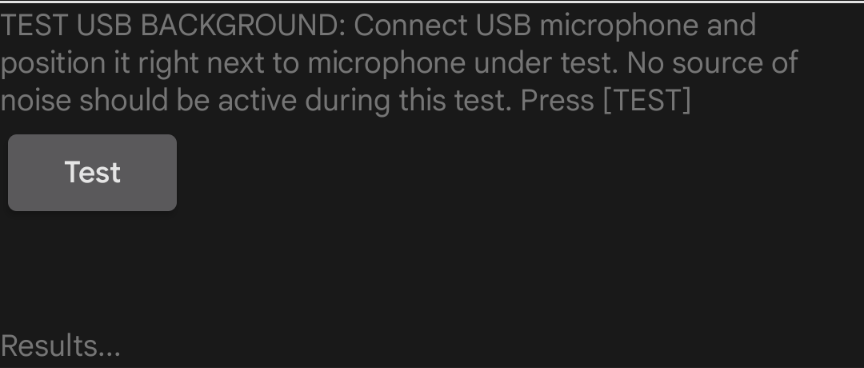

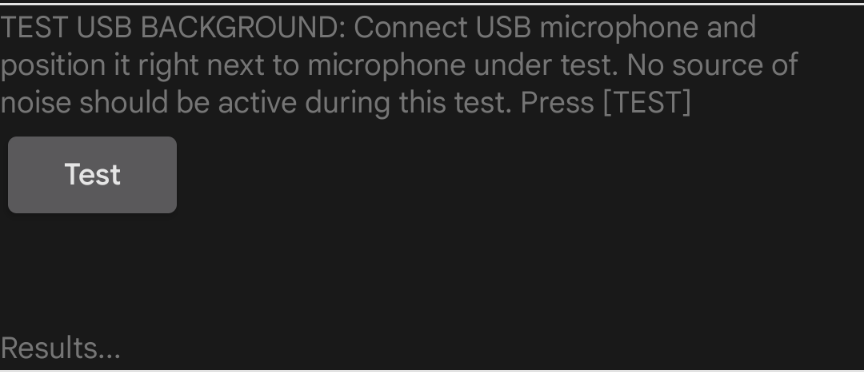

  2. כדי לבדוק את הרקע של USB:

    1. מחברים מיקרופון USB למכשיר הבדיקה וממקמים אותו ליד המיקרופון הפנימי של המכשיר.
    2. מקישים על בדיקה. נריץ בדיקה קצרה והתוצאות יוצגו במסך.

תמונה של מיקרופון USB לדוגמה צילום מסך של הבדיקה שפועלת

  1. כדי לבדוק את הרעש ב-USB:

    1. ממקמים מיקרופון USB באותו מיקום כמו בבדיקה הקודמת.

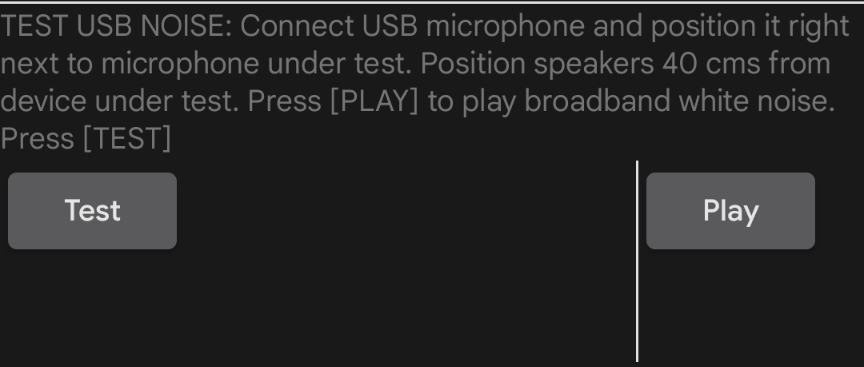

    2. מקישים על הפעלה. הרמקולים מפיקים רעש בפס רחב.
    3. מקישים על בדיקה. נריץ בדיקה קצרה והתוצאות יוצגו במסך.

  2. הצגת התוצאות של כל ארבעת החלקים של הבדיקה. חוזרים על הקטעים לפי הצורך.

    תוצאות בדיקה

  3. כדי לדווח על בדיקה שעברה, לוחצים על לחצן סימן הווי הירוק. כדי לדווח על בדיקה שנכשלה, לוחצים על לחצן ה-X האדום.
