Beim Audio-Loopback-Latenztest wird die Round-Trip-Latenz gemessen, also die Zeit vom Beginn der Signalwiedergabe bis zum Empfang des erfassten Audios. Bei diesem Test können die Latenzmessungen bei der Wiedergabe und Erfassung des Systems nicht getrennt werden. Er gibt jedoch einen guten Hinweis auf die Gesamtlatenzleistung des Systems bei mehreren Gerätepaaren.
Die Loopback-Latenz wird gemessen, indem ein Signal auf einem Ausgabegerät erzeugt und auf einem gekoppelten Eingabegerät erfasst wird. Das erzeugte Signal besteht aus einer Reihe von Rauschimpulsen, die vom Test erkannt werden können und mit denen der Beginn des Signals genau bestimmt wird.
Latenzpfade
Beim Audio-Loopback-Latenztest wird die Latenz von drei Routen gemessen, wie in Abbildung 1 dargestellt:
Lautsprecher/Mikrofon:Das Signal des integrierten Lautsprechers wird vom integrierten Mikrofon erfasst. Dieser Pfad muss auf Mobilgeräten wie Smartphones und Tablets getestet werden. Bei anderen Geräten wie Smartwatches, Fernsehern, Autos und Kühlschränken ist das nicht erforderlich.
Headsetanschluss: Das Signal wird mit einem Loopback-Stecker vom Ausgang zum Eingang des analogen 3,5-mm-Headsetanschlusses geleitet.
- USB: Das Signal wird entweder über einen USB-zu-Analog-Headsetadapter mit einem Loopback-Stecker oder über eine USB-Audioschnittstelle mit Ausgangsbuchsen, die mit Eingangsbuchsen verbunden sind, geleitet. Es reicht aus, für eine der beiden USB-Routen einen Wert zu erhalten, der die Anforderungen erfüllt. Diese Route ist möglicherweise nicht für alle Android-Geräte verfügbar, z. B. für Fernseher und Autos.
Testbereich
Der Bereich Audio-Loopback-Latenztest besteht aus den folgenden Abschnitten, wie in Abbildung 1 dargestellt.

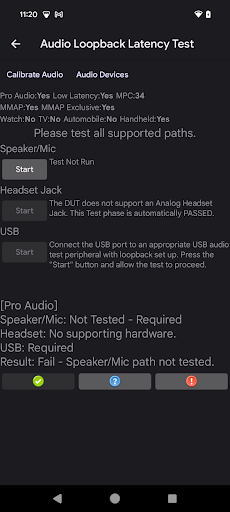

Abbildung 1 : Bereich „Audio-Loopback-Latenztest“
Support-Dienstprogramme
Der Nutzer muss die folgenden Dienstprogramme ausführen, bevor er den Test startet:
Audio kalibrieren:Um das erfasste Audio effektiv analysieren zu können, muss ein Ausgabesignal mit einem angemessenen Pegel erzeugt werden. Audio kalibrieren ruft den Bereich „Audio-Loopback-Kalibrierung“ auf, mit dem ein geeigneter Signalpegel sichergestellt wird.
Audiogeräte:Startet ein Dialogfeld, in dem alle Audiogeräte angezeigt werden, die vom DUT unterstützt werden und mit ihm verbunden sind. Weitere Informationen finden Sie im Bereich „Audiogeräte“.
Abbildung 2 : Support-Dienstprogramme für den Audio-Loopback-Latenztest
Bereich „DUT-Konfiguration“
In diesem Bereich werden Informationen zur Konfiguration des DUT angezeigt, wie in Abbildung 1 dargestellt. Die folgenden Konfigurationsattribute bestimmen teilweise die Anforderungen für das Bestehen des Tests:
Pro Audio:Das DUT deklariert das Flag Pro Audio , das angibt, dass das DUT eine professionelle Audioleistung und Funktionen wie die MIDI-Unterstützung bietet.
Geringe Latenz:Das DUT deklariert das Flag Geringe Latenz , das angibt, dass das DUT eine geringe maximale Latenz für die Audiowiedergabe und -erfassung unterstützt.
MPC:Die vom DUT deklarierte Media Performance Class -Ebene.
MMAP:Das DUT unterstützt die Audiowiedergabe im MMAP-Modus.
MMAP-exklusiv:Das DUT unterstützt die Wiedergabe im MMAP-Exklusivmodus.
Smartwatch:Das DUT wurde als Smartwatch erkannt.
Fernseher:Das DUT wurde als Fernseher erkannt.
Auto:Das DUT wurde als Auto erkannt.
Mobilgerät:Das DUT wurde als Mobilgerät erkannt, d. h. entweder als Smartphone oder Tablet.
Testbereiche
Für jede Route enthält der Testbereich zwei Elemente:
- Start:Führt den Testbereich aus. Die Schaltfläche ist aktiviert, wenn festgestellt wird, dass das DUT eine bestimmte verfügbare Route unterstützt.
- Anleitung/Prozess-/Statustext:Zeigt Anleitungen zum Aktivieren des Testbereichs, den Status des Testbereichs während der Ausführung und die Ergebnisse eines Testbereichs nach Abschluss an.
| Bereich | Beschreibung |
|---|---|
| Test von Lautsprecher und Mikrofon | Start ist aktiviert, es sei denn, das DUT unterstützt entweder keinen internen Lautsprecher oder kein internes Mikrofon, wie bei einem Fernseher oder Auto. |
| Test des Headsetanschlusses | Start ist aktiviert, wenn das DUT einen analogen Headsetanschluss unterstützt UND ein Audio-Loopback-Stecker in einen analogen 3,5-mm-Headsetanschluss am DUT eingesteckt ist. |
| USB-Test | Start ist aktiviert, wenn das DUT eine USB-Audioverbindung unterstützt UND ein USB-Audiogerät angeschlossen ist. |
| Ergebnisse | Zeigt die Ergebnisse für den Gesamttest an. |
Testprozess
Gehen Sie für jede unterstützte Route so vor:
- Schließen Sie für analoge Headset- und USB-Tests das entsprechende Loopback-Peripheriegerät an. Legen Sie das DUT für den Test von Lautsprecher und Mikrofon in einem ruhigen Raum auf eine ebene Oberfläche. Die erforderlichen Peripheriegeräte sind unter CTS Verifier-Audioperipheriegeräte aufgeführt.
- Führen Sie die Support-Dienstprogramme aus.
- Führen Sie den Testbereich aus, indem Sie auf Start tippen.
Nach Abschluss des Tests für jeden Testbereich wird der Bereich Ergebnisse aktualisiert, um den Gesamtteststatus widerzuspiegeln.
Wenn alle erforderlichen Routen getestet wurden und jeder Test die in der CDD angegebenen Latenzkriterien für diese Route erfüllt, wird CDD, BESTANDEN aktiviert.
