A caixa de fusão do sensor do tablet é uma versão maior do equipamento de teste da caixa de fusão do sensor com suporte de servo reforçado para lidar com dispositivos Android de grande porte, como tablets. A Caixa de fusão do sensor do tablet é usada para testar tablets no
teste Camera ITS sensor_fusion e no
teste de sincronização multi-camera. Ela oferece um ambiente de teste consistente para medir a precisão do carimbo de data e hora dos sensores de tablets Android, especificamente sensores de imagem da câmera e giroscópios.
Esta página inclui um fornecedor que recomendamos para comprar uma caixa pronta e descreve as especificações necessárias para você montar a sua.
Comprar uma caixa de fusão do sensor do tablet
Se você preferir comprar uma caixa pré-montada, recomendamos o seguinte fornecedor qualificado:
- JFT CO LTD 捷富通科技有限公司 (antes conhecida como MYWAY DESIGN)
China: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Xangai, China
Taiwan: 4F., Nº 163, Rua Fu-Ying, Distrito de XinZhuang, New Taipei City 242, Taiwan
www.jftcoltd.com
service@jfttec.com ou its.sales@jfttec.com
China:+86-021-64909136
Taiwan: 886-2-29089060
Hardware da caixa de fusão do sensor do tablet
Se preferir criar o seu próprio, as seções a seguir descrevem as especificações e os recursos do nosso design que você pode seguir ao criar o seu.
A caixa de fusão de sensores para tablet consiste em componentes de plástico cortados a laser de desenhos de design assistido por computador (CAD) e uma caixa de controle de servo.
Para conferir desenhos CAD detalhados e uma lista de materiais (BOM), faça o download dos arquivos de produção da caixa de fusão do sensor do tablet.
As figuras a seguir mostram uma renderização 3D e as dimensões físicas da caixa de fusão de sensores do tablet:

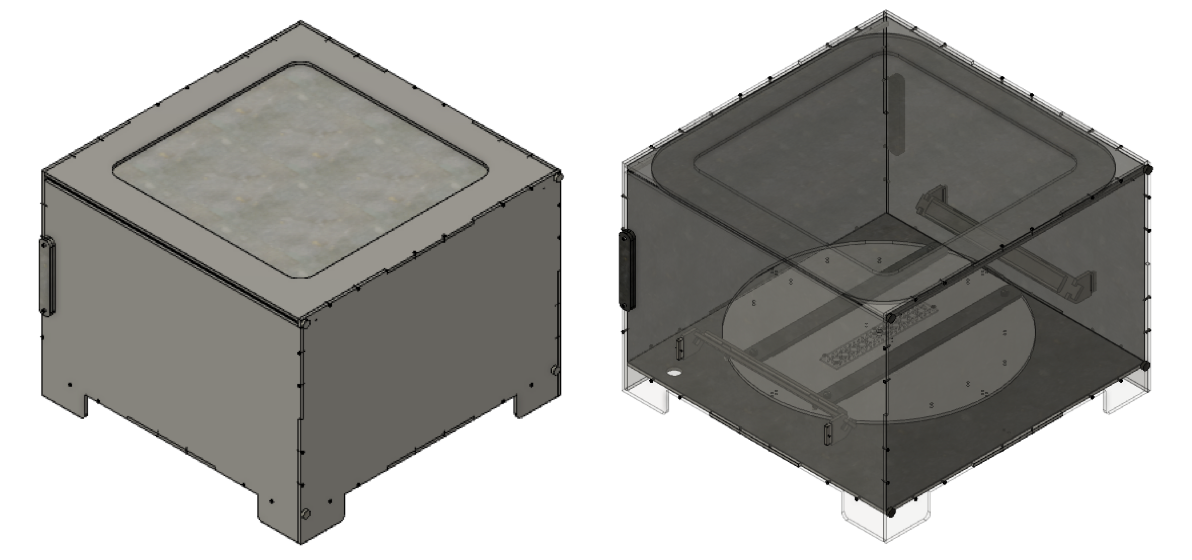

Figura 1. Renderização 3D da caixa de fusão do sensor do tablet.

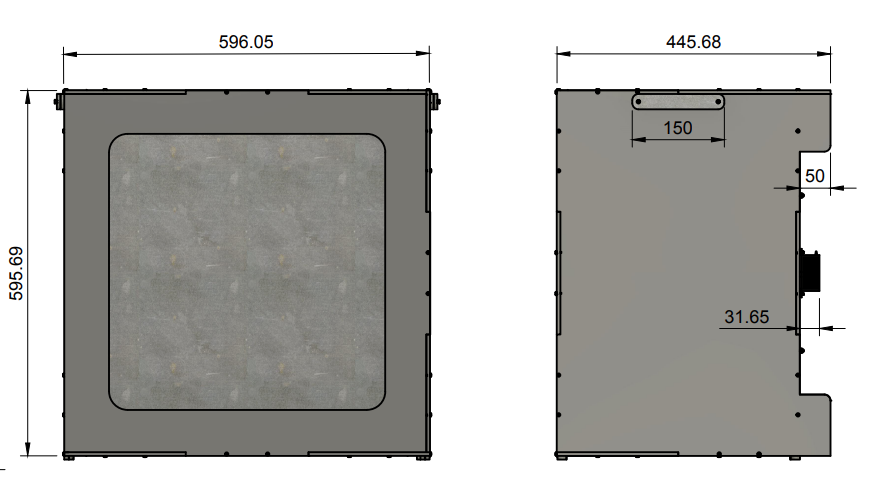

Figura 2. Dimensões da caixa de fusão do sensor do tablet.
Especificações de design da caixa de fusão do sensor do tablet
A seguir, descrevemos as especificações de design para a caixa de fusão de sensores do tablet e o suporte para tablet:
Design da caixa de fusão de sensores do tablet
- O tamanho grande é compatível com tablets de até 12" (300 mm).
- O tablet gira na plataforma giratória na parte de baixo, e o gráfico é montado sob o painel superior.
- O hardware do Servo lida com o peso do tablet e restringe os movimentos a um único plano.
- As luzes montadas acima do tablet eliminam o "sombreamento" durante a rotação.
Design do suporte para tablet
- Tamanho do suporte para tablet: 500 mm x 500 mm.
- Os fechos de barra com suporte de borracha mantêm os tablets no lugar.
- Compatível com tablets de até 400 mm x 450 mm.
- O servomotor com engrenagem de metal e bloco servo oferece suporte extra.
A figura a seguir mostra um tablet montado no suporte para tablet:

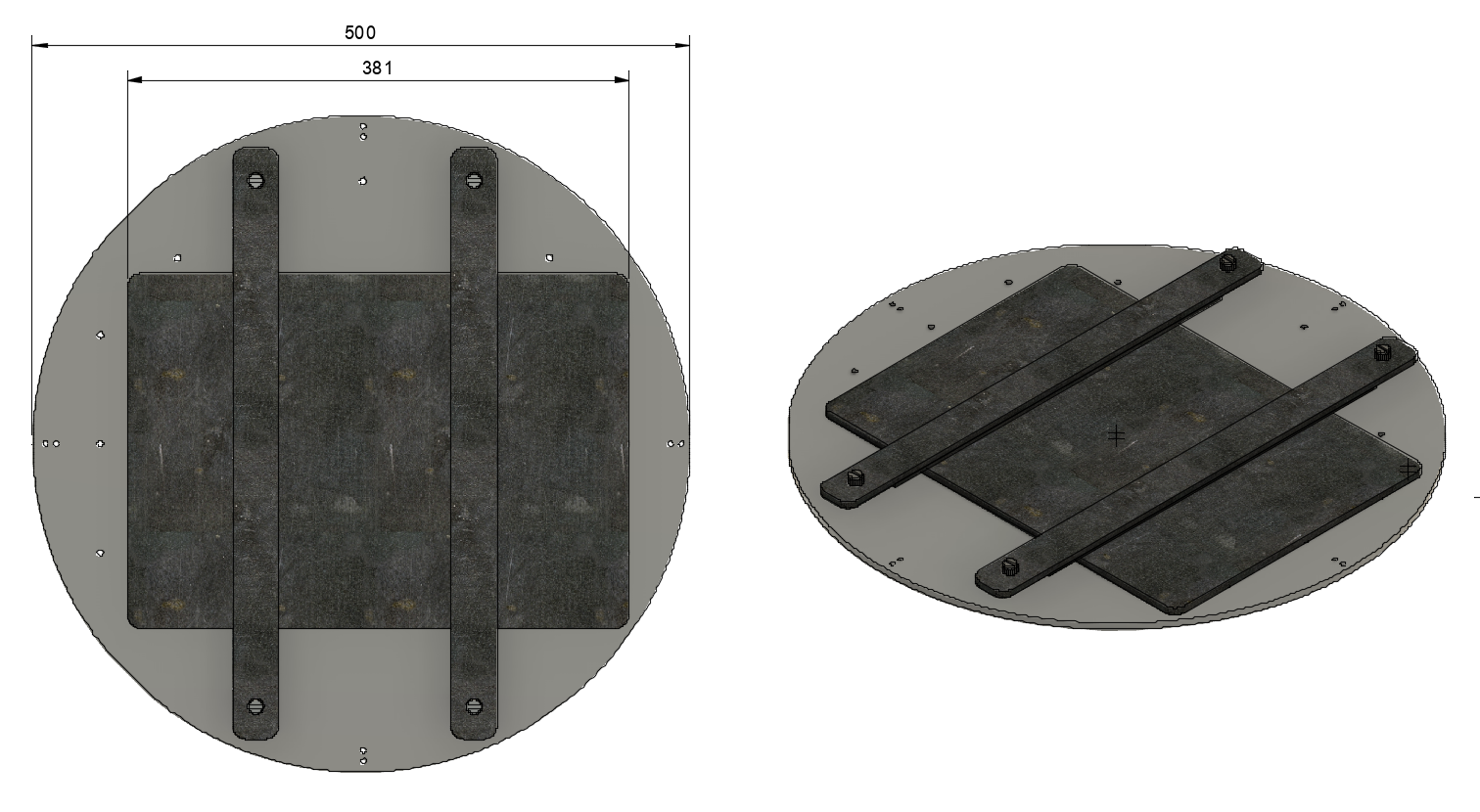

Figura 3. Suporte com tablet instalado.
