La caja de fusión de sensores de tablet es una versión más grande del equipo de prueba de la caja de fusión de sensores con soporte de servo reforzado para manejar dispositivos Android grandes, como tablets. La caja de fusión de sensores de tablet se usa para probar tablets en la prueba de sensor_fusion de ITS de la cámara y en la prueba de sincronización de multi-camera. Proporciona un entorno de prueba coherente para medir la precisión de la marca de tiempo de los sensores de las tablets Android, específicamente los sensores de imagen de la cámara y los giroscopios.
En esta página, se incluye un proveedor que recomendamos para comprar una caja prediseñada y se describen las especificaciones que necesitas para construir la tuya.
Compra una caja de fusión de sensores para tablet
Si prefieres comprar una caja prediseñada, te recomendamos el siguiente proveedor calificado:
- JFT CO LTD 捷富通科技有限公司 (anteriormente conocida como MYWAY DESIGN)
China: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
Taiwán: 4F., Núm. 163, Fu-Ying Road, distrito de XinZhuang, ciudad de Nueva Taipéi 242, Taiwán
www.jftcoltd.com
service@jfttec.com o its.sales@jfttec.com
China:+86-021-64909136
Taiwán: 886-2-29089060
Hardware de la caja de fusión de sensores de la tablet
Si prefieres construir tu propia estructura, en las siguientes secciones se describen las especificaciones y las características de nuestro diseño que puedes seguir cuando construyas la tuya.
La caja de fusión de sensores para tablets consta de componentes de plástico cortados con láser a partir de dibujos de diseño asistido por computadora (CAD) y una caja de control de servo.
Para obtener dibujos CAD detallados y una lista de materiales (BOM), descarga los archivos de producción de la caja de fusión de sensores para tablets.
En las siguientes imágenes, se muestran una renderización en 3D y las dimensiones físicas de la caja de fusión de sensores de la tablet:

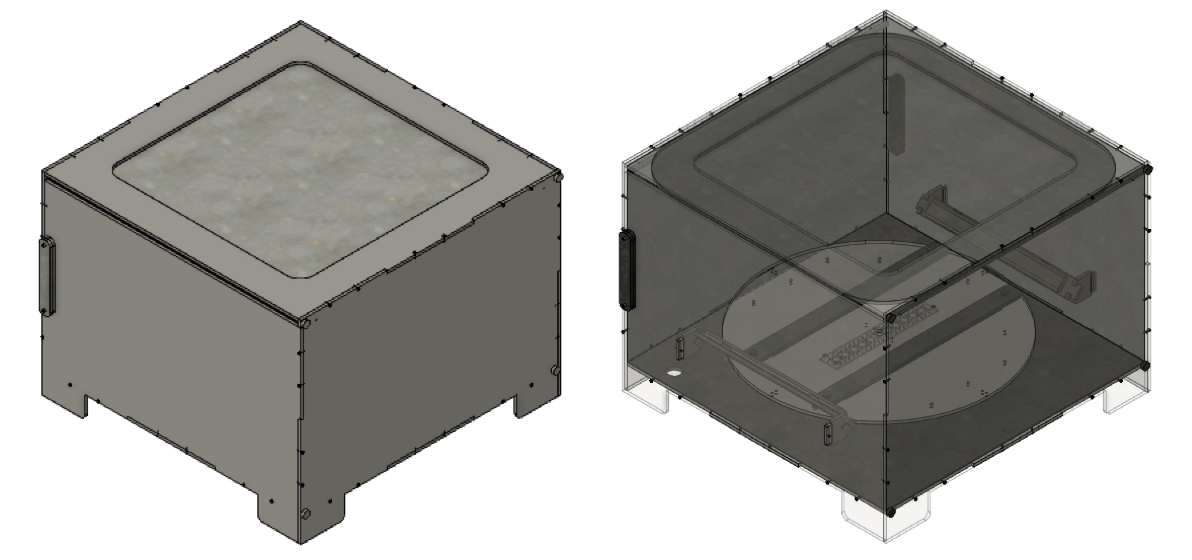

Figura 1: Renderización en 3D de la caja de fusión de sensores de la tablet.

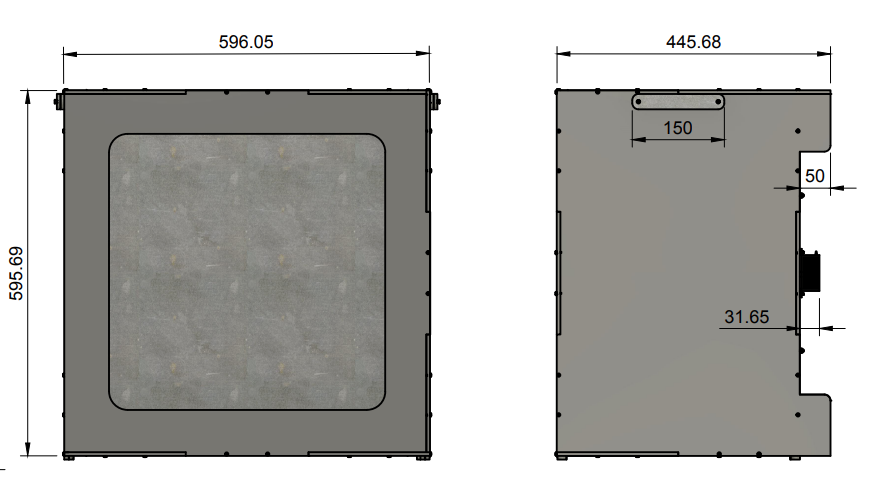

Figura 2: Dimensiones de la caja de fusión de sensores de la tablet.
Especificaciones de diseño de la caja de fusión de sensores de la tablet
A continuación, se describen las especificaciones de diseño de la caja de fusión de sensores para tablets y el soporte para tablets:
Diseño de la caja de fusión de sensores de la tablet
- El tamaño grande admite tablets con dimensiones de hasta 300 mm (12").
- La tablet gira sobre el plato giratorio de la parte inferior, y el gráfico está montado debajo del panel superior.
- El hardware del servo controla el peso de la tablet y restringe los movimientos a un solo plano.
- Las luces montadas sobre la tablet eliminan las "sombras" durante la rotación.
Diseño del soporte para tablet
- Tamaño del soporte para tablet: 500 mm x 500 mm.
- Las abrazaderas de barra con soporte de goma mantienen las tablets en su lugar.
- Admite tablets con dimensiones de hasta 400 mm x 450 mm.
- El servomotor con engranajes metálicos y bloque de servo proporciona soporte adicional.
En la siguiente imagen, se muestra una tablet montada en el soporte para tablet:

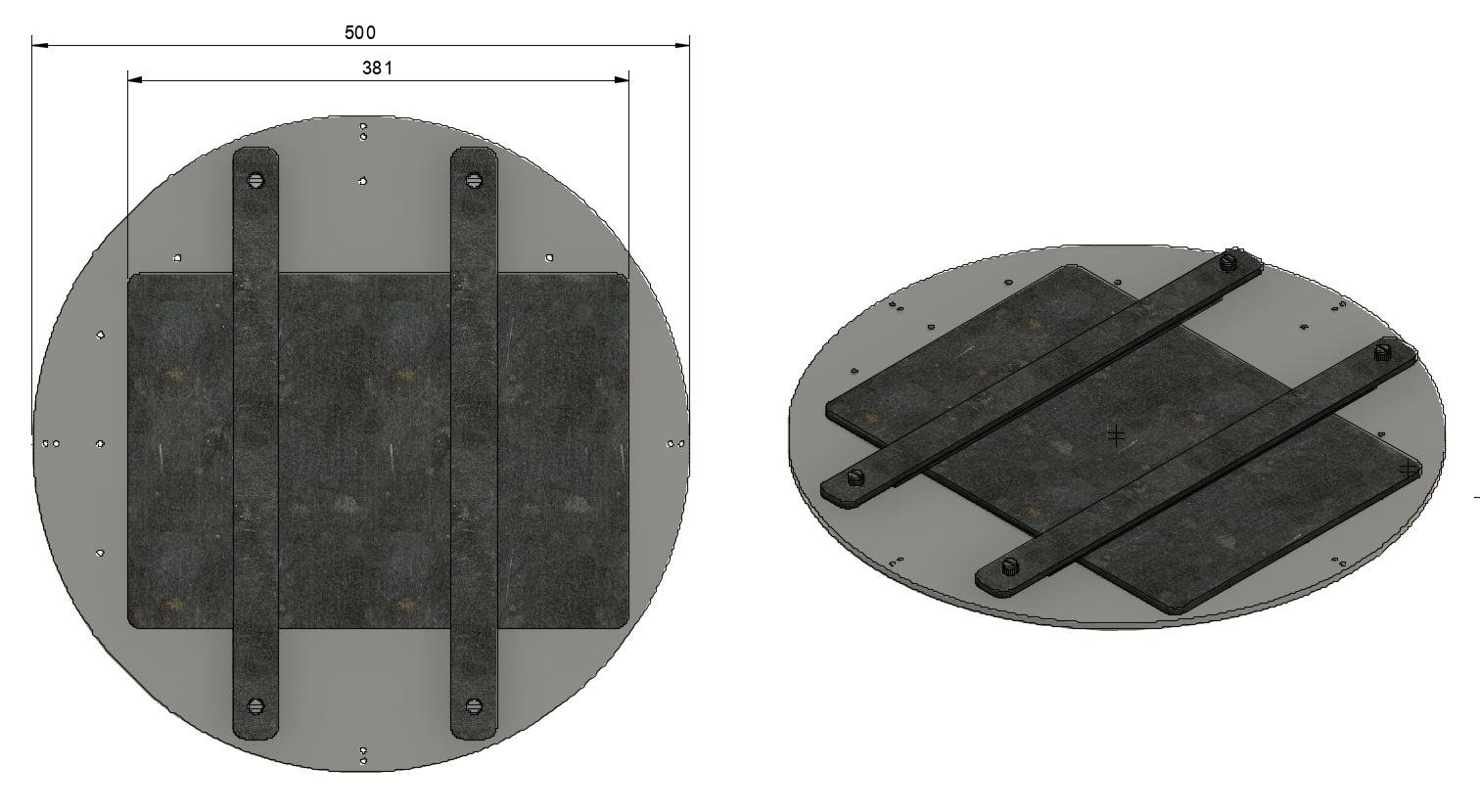

Figura 3: Soporte para tablet con la tablet colocada.
