Configurare l'apparecchiatura di test

Collega e configura l'apparecchiatura di test. L'hardware necessario per testare il dispositivo in test (DUT) è:

Le figure seguenti illustrano la configurazione del sistema di test:

Testa schema del sistema 1

Figura 1. Esegui test del diagramma di sistema (vista laterale)

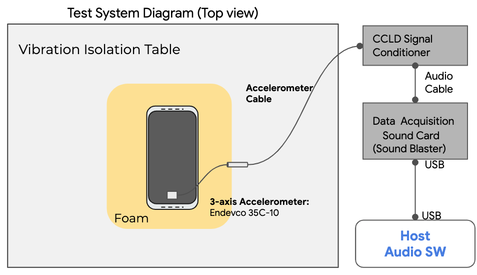

Diagramma del sistema di test 2

Figura 2. Diagramma del sistema di test (vista dall'alto)

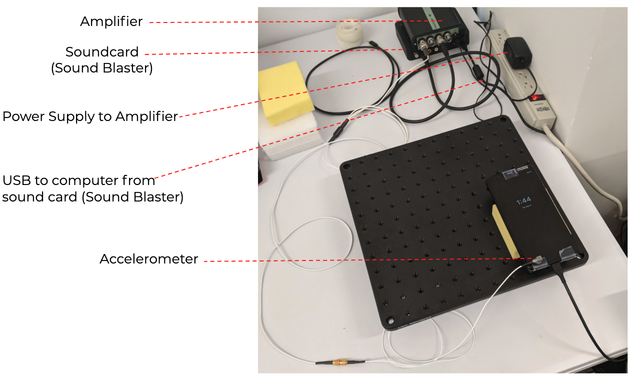

Fotografia del sistema di test

Figura 3. Fotografia del sistema di test

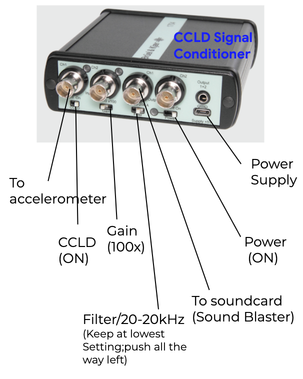

Condizionatore del segnale CCLD

Figura 4. Condizionatore del segnale CCLD
