הפעלת בדיקות CTS Verifier של מסגרת האודיו

כדי לבצע את בדיקות CTS-V של מסגרת האודיו נדרשת התערבות אנושית וחלק מחומרה חיצונית, כולל dongle של לולאת אודיו, מתאם או ממשק USB לאנלוגי, מיקרופון USB למעקב ורמקולים חיצוניים.

כדי לגשת לבדיקות שבדף הזה, עיינו בקטע הוראות כלליות.

בדיקת זמן האחזור של לולאה חוזרת (loopback)

בבדיקה של זמן האחזור של לולאת האודיו נמדד הזמן הכולל מהיצירה של אות האודיו ועד לזיהוי של אותו האות. מדידת הזמן הזו משמשת כמדד לזמן האחזור הכולל של מערכת האודיו.

זמן האחזור נמדד בכמה נתיבים של נתונים, כולל:

• מהרמקול למיקרופון
• פלט אודיו ל-USB לקלט
• פלט אנלוגי 3.5 מ' לקלט, אם המכשיר תומך בכך

בחירת ציוד היקפי

אם במכשיר יש שקע אוזניות אנלוגי בקוטר 3.5 מ"מ, צריך מתאם אודיו ל-loopback או תקע. המתאם מכיל רכיבים אלקטרוניים שמנתבים אות פלט של אודיו חזרה למקור הקלט של האודיו.

איור 1. תקע ל-loopback של אודיו.

יש שתי אפשרויות לבדיקה של USB. האפשרות הראשונה היא להשתמש במתאם אודיו ל-loopback שמחובר למתאם USB לאנלוגי, כפי שמוצג באיור הבא:

איור 2. תקע אודיו ל-loopback מחובר למתאם USB לאנלוגי.

האפשרות השנייה היא להשתמש בממשק אודיו USB עם כבלים שמחברים את הפלט לכניסה.

ההוראות האלה רלוונטיות למכשיר Presonus AudioBox USB 96:

1. מחברים את המחבר Input 1 ל-Main Out L.
2. מחברים את מחבר הקלט 2 ל-Main Out R.
3. מגדירים את הלחצן Input 1 (קלט 1) למצב אנכי.
4. מגדירים את הלחצן Input 2 (קלט 2) למצב ישר למעלה.
5. מגדירים את הלחצן Phones (טלפונים) למצב 0.
6. כדי להפעיל את ההקלטה, מעבירים את לחצן ה-Mixer לקצה השמאלי.

7. מסובבים את הבורר הראשי ב-45 מעלות שמאלה מכיוון 'מעלה' (כ-10:30 בשעון).



   איור 3. ממשק אודיו USB עם ההגדרות הנכונות.



   איור 4. תצוגה עליונה של ממשק אודיו USB עם החיבורים הנכונים.

הפעלת בדיקת זמן האחזור של לולאת האודיו

אחרי שמגדירים את ההתקנים החיצוניים שנבחרו, מריצים את הבדיקה של זמן האחזור של לולאת האודיו כדי למדוד את זמן האחזור של הלולאה בכל הנתיבים שנתמכים ב-DUT:

1. בודקים את הרמקול הפנימי דרך המיקרופון הפנימי (נתיב הרמקול או המיקרופון):

   • מומלץ לבצע את הבדיקה הזו בחדר שקט.
   • מניחים את ה-DUT במצב שטוח על שולחן. אם ה-DUT נמצא בנרתיק, יכול להיות שתצטרכו להסיר אותו.
   • מקישים על התחלה במסלול של הרמקול או המיקרופון. יושמעו סדרה של רעשי פיצוץ, ובסוף תהליך הבדיקה יוצגו התוצאות של המסלול של הרמקול או המיקרופון. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

2. אם אין במכשיר הבדיקה שקע לאוזניות אנלוגיות, אפשר לדלג על השלב הזה. אחרת, צריך לבדוק את שקע האוזניות האנלוגי:

   • מחברים את תקע הלולאה החוזרת לשקע האוזניות האנלוגי ב-DUT. הפעולה הזו מפעילה את הלחצן התחלה של המסלול הזה.
   • מקישים על התחלה. אותה סדרה של פולסים של רעש מנותבת דרך שקע האוזניות, וזמן האחזור נמדד. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

3. אם ל-DUT אין יציאת USB שמטמיעה את מצב המארח של USB, אפשר לדלג על השלב הזה. אחרת, בודקים את יציאת ה-USB:

   • מחברים את מכשיר הלולאה החוזרת של ה-USB (מתאם ושקע לולאה חוזרת או ממשק USB עם כבלים מתאימים ללולאה חוזרת) ל-DUT.
   • מקישים על התחלה. אותה סדרה של פולסים של רעש מנותבת דרך המתאם או הממשק של ה-USB, וזמן האחזור נמדד. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

4. מדווחים על התוצאות:

   • אם כל המסלולים עומדים בקריטריונים שמפורטים ב-Android CDD, מסמנים שהבדיקה עברה.
   • אם יש מסלול שלא עומד בקריטריונים, מסמנים את הבדיקה כ'נכשלה'.

ביצוע בדיקת הקו של תדירות האודיו

בבדיקה הזו נעשה שימוש במתאם אודיו ל-loopback כדי לאפיין את הפלט של אודיו הקו השמאלי והימיני מהשקע האנלוגי של 3.5 מ"מ. הבדיקה מתבססת על המשוב מהמיקרופון מהפלאג כדי לתעד אודיו ולחשב תגובת תדר לכל ערוץ.

לכל ערוץ מוחל קריטריון לאנרגיה המינימלית הצפויה בכל תדר (מתוך ארבעה).

כדי להריץ את הבדיקה הזו:

1. פועלים לפי ההוראות הכלליות כדי לגשת לבדיקה.

2. מקישים על כן או על לא כדי לדווח אם למכשיר יש יציאה פיזית לאוזניות. אם אין לו יציאה פיזית, מסמנים את הבדיקה כ'עבר'.

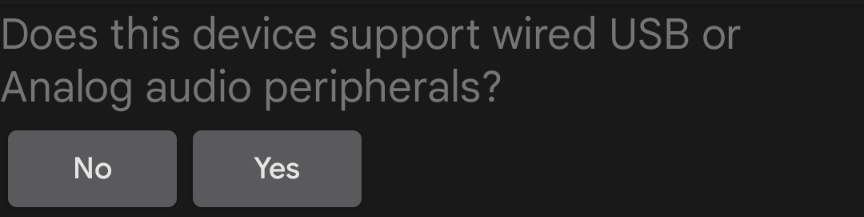

   איור 5. קו תדר אודיו.

3. מחברים את מחבר הלולאה למחבר של האוזניות (ראו בדיקת זמן האחזור של לולאה).

4. מקישים על LOOPBACK PLUG READY.

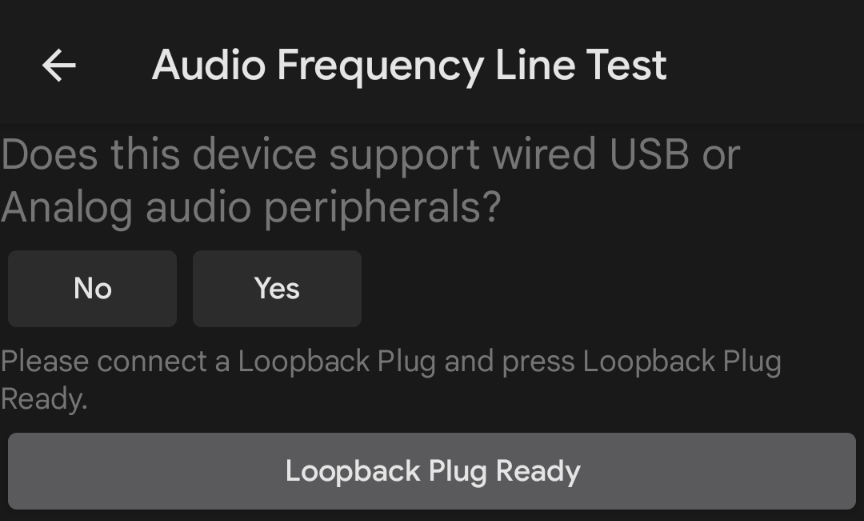

   איור 6. שקע הלולאה החוזרת (loopback) מוכן.

5. מקישים על בדיקה וממתינים לסיום הבדיקה.

6. בסיום הבדיקה, אפשר לראות את התוצאות במסך הבדיקה.

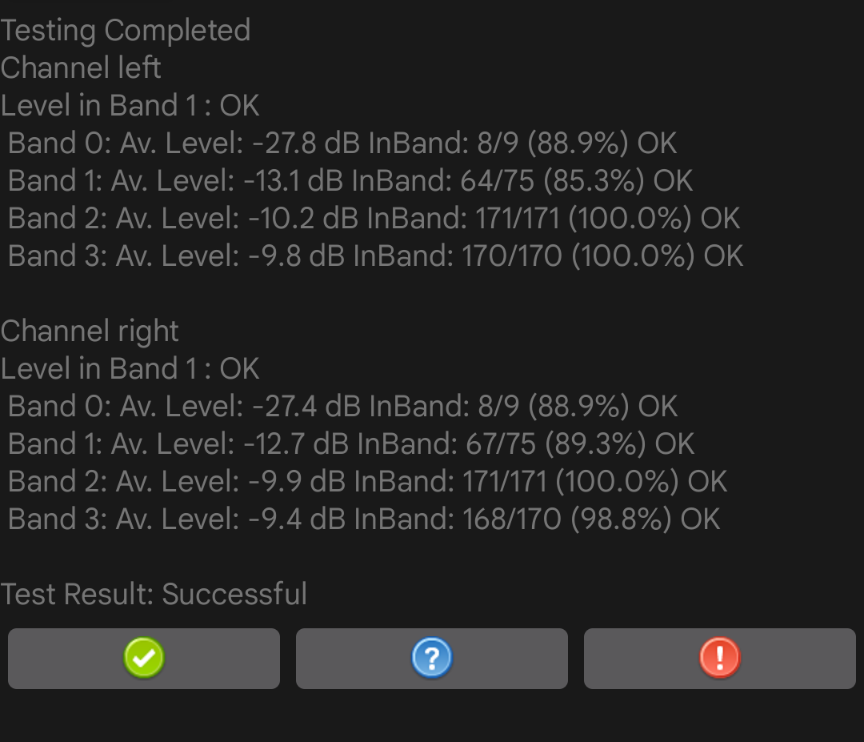

   איור 7. הבדיקה הושלמה.

7. אם הבדיקה עברה, לוחצים על סימן הווי הירוק. אם הבדיקה נכשלה, מקישים על !.

הפעלת בדיקת הרמקולים בתדרי אודיו

הבדיקה הזו מתבססת על האות שנלכד על ידי מיקרופון USB חיצוני, כדי להעריך את תגובת התדר של הרמקולים.

מיקרופון העזר מספק תגובה אודיו רגילה, ללא צבע. המיקרופונים האלה משמשים לרוב לציוד ניתוח ומדידה.

המאפיינים המינימליים המומלצים של מיקרופון העזר:

• תגובת תדר רגילה בטווח של 100 Hz עד 20 kHz: +/- 2 dB יחס S/N של 70 dB (משוקלל A)
• יחס THD ב-1,000 Hz קטן מ-1% ב-127 dB SPL

המיקרופונים המומלצים כוללים את המיקרופון המכוונן למדידת USB של miniDSP ואת המיקרופון למדידת USB של Dayton Audio UMM-6.

כדי להריץ את הבדיקה:

1. מחברים מיקרופון USB למכשיר הבדיקה וממקמים את המיקרופון במרחק 20 ס"מ מהמכשיר, בניצב למרכז המסך:



   איור 8. המכשיר שנבדק.

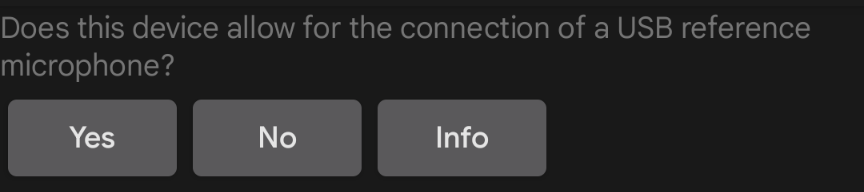

2. מקישים על USB REFERENCE MICROPHONE READY.



   איור 9. המיקרופון מוכן.

3. מקישים על בדיקה וממתינים לסיום הבדיקה.

4. בסיום הבדיקה, אפשר לראות את התוצאות במסך הבדיקה.

5. אם הבדיקה עברה, לוחצים על סימן הווי הירוק. אם הבדיקה נכשלה, מקישים על !.

ביצוע בדיקת המיקרופון בתדרי אודיו

הבדיקה הזו דורשת גם רמקולים חיצוניים כמקור לרעשי רקע לבנים וגם מיקרופון USB למטרת כיול של המיקרופון הפנימי של ה-DUT. אין צורך בתגובה שטוחה לתדרים של הרמקולים, אבל צריך שהם יכסו תדרים נמוכים (100Hz) עד תדרים גבוהים (20kHz).

כדי להריץ את הבדיקה:

1. מדווחים אם ל-DUT יש יציאת פלט אודיו פיזית. אם לא, מסמנים את הבדיקה כ'עברה'.

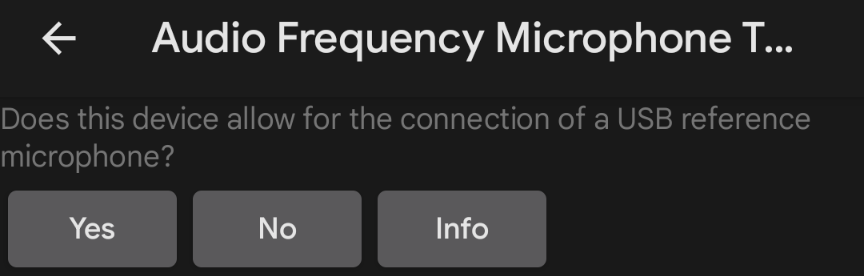

   איור 10. בדיקת המיקרופון לאיכות האודיו.

2. מציבים את הרמקולים במרחק 40 ס"מ בניצב אנכי למרכז המסך של ה-DUT.

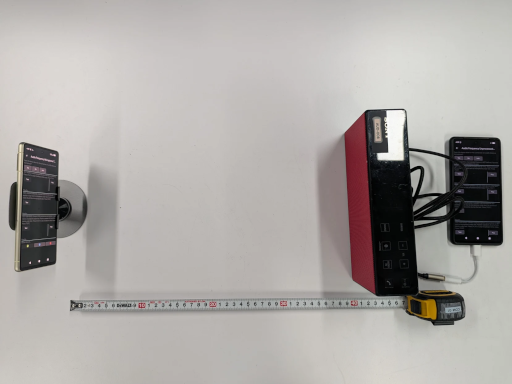

   איור 11. המכשיר שנבדק.

3. מחברים רמקולים חיצוניים ל-DUT באמצעות מחבר האוזניות או מחבר הפלט. מנתקים כל מיקרופון USB שמחובר ל-DUT.

4. מקישים על רמקולים חיצוניים מוכנים.



   איור 12. הבדיקה מתבצעת.

5. מקישים על בדיקה 1 ומחכים לסיום הבדיקה. בסיום הבדיקה, התוצאות יוצגו במסך הבדיקה:



   איור 13. תוצאות הבדיקה.

6. מחברים מיקרופון USB למכשיר הבדיקה. משאירים את הרמקולים החיצוניים מחוברים וממקמים את המיקרופון ליד המיקרופון הפנימי של ה-DUT, כך שיצביע על הרמקולים החיצוניים.

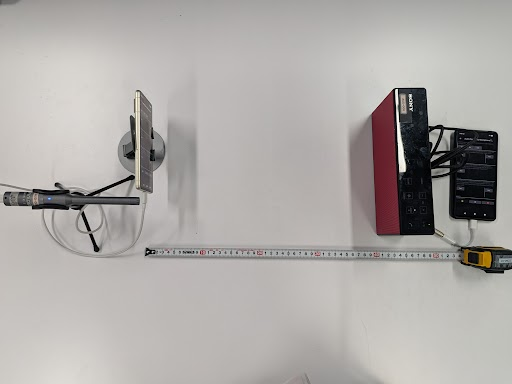

   איור 14. מיקום המכשיר.



   איור 15. מיקום המיקרופון.

7. מקישים על USB REFERENCE MICROPHONE READY.



   איור 16. המיקרופון מוכן.

8. מקישים על בדיקה 2 וממתינים לסיום הבדיקה. בסיום הבדיקה, התוצאות יוצגו במסך הבדיקה:



   איור 17. הבדיקה הושלמה.

9. מתעדים את תוצאות הבדיקה.

הפעלת הבדיקה של תדר האודיו ללא עיבוד

לבדיקה הזו נדרש מד לחץ קול (SPL) בנוסף למיקרופון USB למטרות בדיקה ורמקולים חיצוניים.

אם ל-DUT יש הגדרה לתכונה 'תדר אודיו ללא עיבוד', כל החלקים של הבדיקה הזו חייבים לעבור. אם התכונה הזו לא מוגדרת ב-DUT, אפשר לעבור את הבדיקה גם אם לא כל הקטעים עוברים.

כדי להריץ את הבדיקה:

1. מחברים רמקולים חיצוניים ל-DUT באמצעות מחבר האוזניות או מחבר הפלט. מנתקים כל מיקרופון USB שמחובר ל-DUT.



   איור 18. הגדרת DUT.

2. כדי לבצע את בדיקת הטונים:

   1. מקישים על הפעלה.

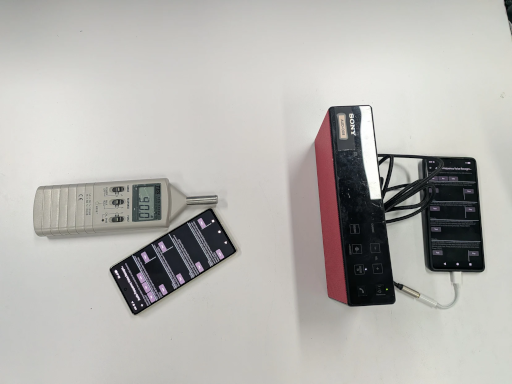

   2. מזיזים את מד ה-SPL מול הרמקולים עד שהוא מזהה רמת לחץ קול של 94 dB SPL.

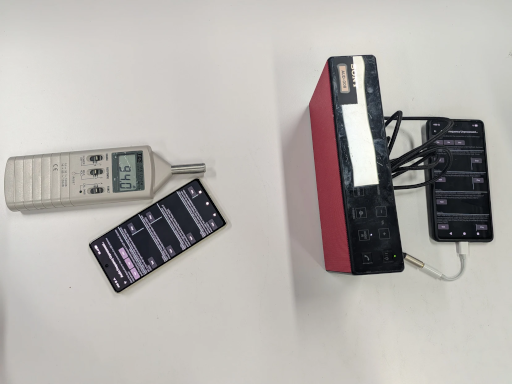

      איור 19. הגדרת צליל לבדיקה.

   3. מזיזים את מד ה-SPL קדימה ואחורה בקו ישר מהרמקולים. מציינים את המיקום הזה.



      איור 20. מיקום מד SPL.

   4. מעבירים את ה-DUT וממקמים את המיקרופון בערך באותו מיקום שבו הוא היה בשלב הקודם.

   5. מקישים על בדיקה. ה-DUT מבצע הקלטת אודיו קצרה ומפסיק את ההפעלה באופן אוטומטי. אם צריך, אפשר להקיש על STOP כדי להפסיק את ההפעלה.

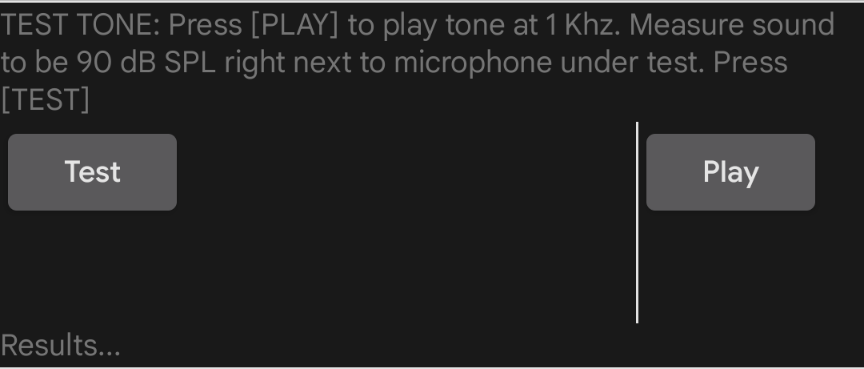

      איור 21. הקלטת אודיו.

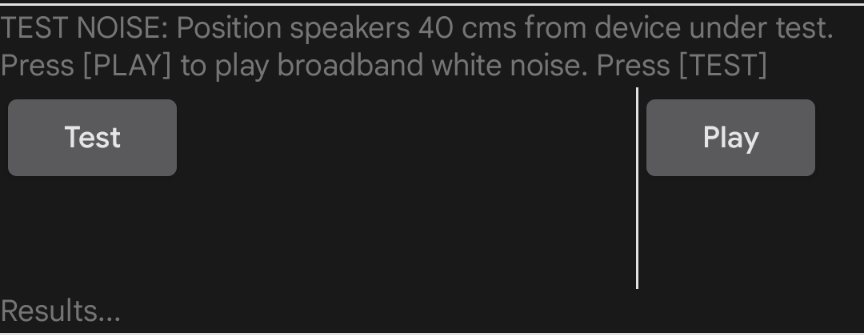

3. כדי לבצע את בדיקת הרעש:

   1. מניחים את הרמקולים בניצב למרכז המסך של ה-DUT במרחק 40 ס"מ.



      איור 22. מיקום הרמקול.

   2. מקישים על הפעלה.

   3. מקישים על בדיקה וממתינים לסיום הבדיקה. ההפעלה תיפסק באופן אוטומטי בסיום הבדיקה.

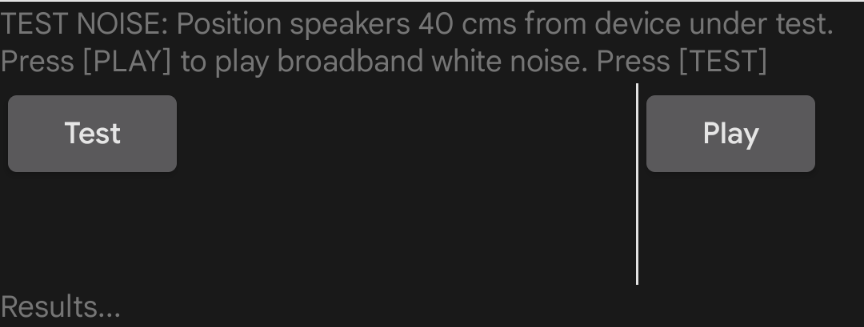

      איור 23. הבדיקה בתהליך.

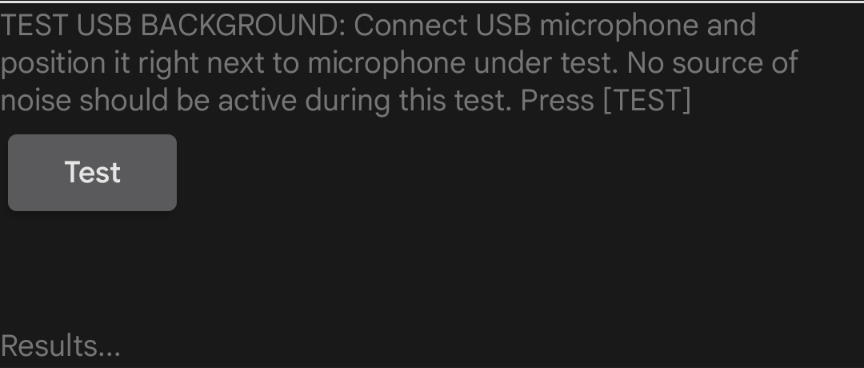

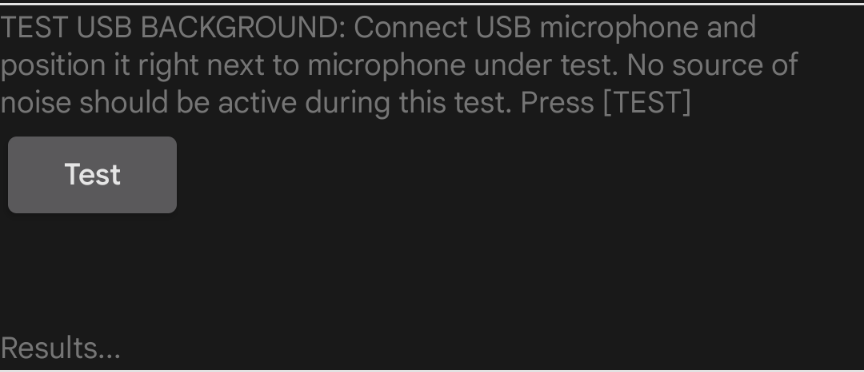

4. כדי לבדוק את הרקע של USB:

   1. מחברים מיקרופון USB למכשיר הבדיקה וממקמים אותו ליד המיקרופון הפנימי של המכשיר.

   2. מקישים על בדיקה. הבדיקה פועלת והתוצאות מוצגות במסך.



      איור 24. מיקרופון USB למדידת רמת הקול.



      איור 25. הבדיקה בתהליך.

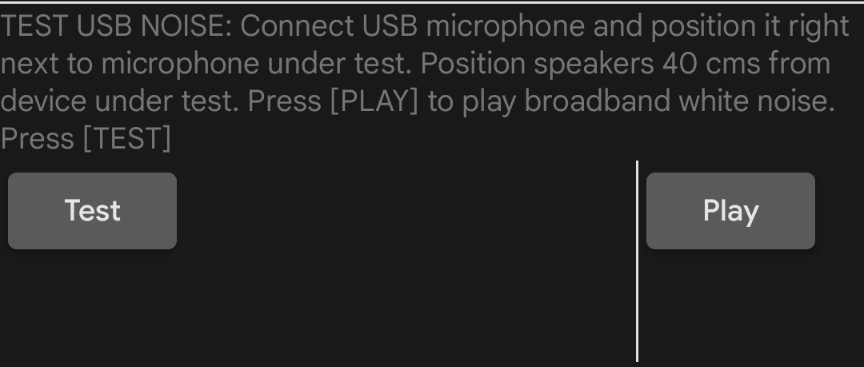

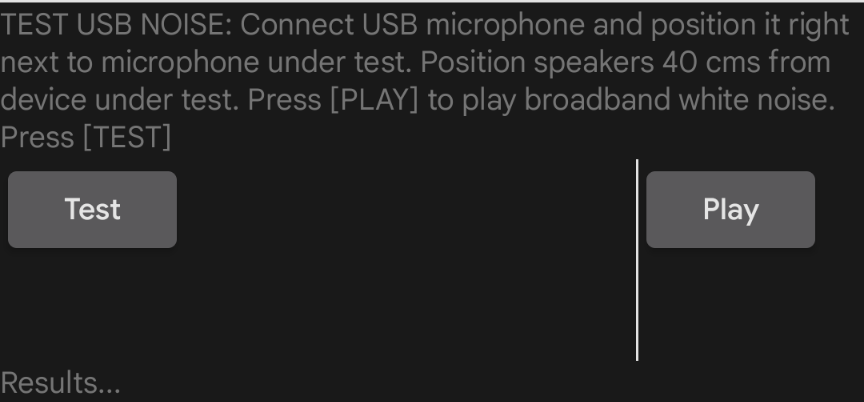

5. כדי לבדוק את הרעש ב-USB:

   1. מניחים מיקרופון USB באותו מיקום שבו הוא היה בבדיקה הקודמת.
   2. מקישים על הפעלה. הרמקולים מפיקים רעש בפס רחב.
   3. מקישים על בדיקה. הבדיקה פועלת והתוצאות מוצגות במסך.

6. הצגת התוצאות של כל ארבעת החלקים של הבדיקה. חוזרים על הקטעים לפי הצורך.



   איור 26. תוצאות הבדיקה.

7. אם הבדיקה עברה, לוחצים על סימן הווי הירוק. אם הבדיקה נכשלה, מקישים על !.
