ऑडियो टेस्ट के इस सुइट के लिए, किसी व्यक्ति की मदद और कुछ बाहरी हार्डवेयर की ज़रूरत होती है. जैसे, ऑडियो लूपबैक डोंगल, यूएसबी-टू-एनालॉग अडैप्टर या इंटरफ़ेस, यूएसबी रेफ़रंस माइक्रोफ़ोन, और बाहरी स्पीकर.
इस पेज पर मौजूद टेस्ट ऐक्सेस करने के लिए, सामान्य निर्देशों में दिए गए निर्देशों का पालन करें.
लूपबैक में लगने वाले समय का टेस्ट
ऑडियो लूपबैक लैटेंसी टेस्ट, ऑडियो सिग्नल जनरेट होने से लेकर उसी सिग्नल का पता चलने तक के कुल समय को मेज़र करता है. ऑडियो सिस्टम के कुल इंतज़ार को मेज़र करने के लिए, इस समय मेज़रमेंट का इस्तेमाल प्रॉक्सी के तौर पर किया जाता है.
इंतज़ार का समय, कई डेटा पाथ के हिसाब से मेज़र किया जाता है. इनमें ये शामिल हैं: * स्पीकर से माइक्रोफ़ोन, * यूएसबी ऑडियो आउटपुट से इनपुट, * 3.5 मिमी ऐनालॉग आउटपुट से इनपुट, अगर डिवाइस पर यह सुविधा काम करती है.
सहायक डिवाइस चुनना
अगर डिवाइस में 3.5 मि॰मी॰ का ऐनालॉग हेडसेट जैक है, तो आपको ऑडियो लूपबैक डोंगल या "प्लग" की ज़रूरत होगी. इसमें इलेक्ट्रॉनिक्स होते हैं, जो ऑडियो आउटपुट सिग्नल को ऑडियो इनपुट पर वापस भेजते हैं.
पहली इमेज. ऑडियो लूपबैक प्लग
यूएसबी की जांच करने के लिए, आपके पास दो विकल्प हैं. यूएसबी-टू-एनालॉग अडैप्टर से कनेक्ट किए गए ऑडियो लूपबैक डोंगल का इस्तेमाल किया जा सकता है. इसकी इमेज यहां दी गई है:
दूसरी इमेज. यूएसबी-टू-एनालॉग अडैप्टर से कनेक्ट किया गया ऑडियो लूपबैक प्लग
इसके अलावा, आउटपुट को इनपुट से कनेक्ट करने वाली केबल के साथ यूएसबी ऑडियो इंटरफ़ेस का इस्तेमाल किया जा सकता है.
ये निर्देश Presonus AudioBox USB 96 डिवाइस के लिए हैं: * इनपुट 1 कनेक्टर को Main Out L से कनेक्ट करें. * इनपुट 2 कनेक्टर को मुख्य आउटपुट R से कनेक्ट करें. * इनपुट 1 वाले नॉब को सीधे ऊपर की ओर सेट करें. * इनपुट 2 वाले नॉब को सीधे ऊपर की ओर सेट करें. * फ़ोन के लिए बने नॉब को 0 पर सेट करें. * वीडियो चलाने के लिए, मिक्सर नॉब को सबसे दाईं ओर सेट करें. * मुख्य नॉब को सीधे ऊपर से 45 डिग्री बाईं ओर सेट करें (घड़ी की डायल पर करीब 10:30).
तीसरी इमेज. सही सेटिंग वाला यूएसबी ऑडियो इंटरफ़ेस
चौथी इमेज. सही कनेक्शन के साथ, ऊपर से दिखाया गया यूएसबी ऑडियो इंटरफ़ेस.
जांच करना
चुने गए डिवाइसों को सेट अप करने के बाद, ऑडियो लूपबैक लैटेंसी टेस्ट चलाएं. इससे, डीयूटी के साथ काम करने वाले सभी पाथ पर लूपबैक लैटेंसी का आकलन किया जा सकता है:
इंटरनल स्पीकर से इंटरनल माइक्रोफ़ोन (स्पीकर/माइक रूट) की जांच करें:
यह जांच किसी शांत कमरे में करें.
डीयूटी को टेबल पर सीधे लेटाकर रखें. अगर डीयूटी किसी केस में है, तो आपको उस केस को हटाना पड़ सकता है.
स्पीकर/माइक के रास्ते के लिए, शुरू करें पर टैप करें. इसके बाद, आपको एक सीरीज़ में ग़ैर-ज़रूरी आवाज़ें सुनाई देंगी. जांच पूरी होने के बाद, स्पीकर/माइक रूट के नतीजे दिखेंगे. कॉन्फ़िडेंस वैल्यू पाने के लिए, आपको वॉल्यूम में बदलाव करना पड़ सकता है.
एनालॉग हेडसेट जैक की जांच करें. (अगर डीयूटी में ऐनालॉग हेडसेट जैक नहीं है, तो यह चरण छोड़ दें.)
- डीयूटी पर मौजूद एनालॉग हेडसेट जैक में लूपबैक प्लग डालें. इससे, इस रास्ते के लिए शुरू करें बटन चालू हो जाता है.
- शुरू करें पर टैप करें. शोर की इसी सीरीज़ को हेडसेट जैक से भेजा जाता है और इंतज़ार का समय मेज़र किया जाता है. कॉन्फ़िडेंस वैल्यू पाने के लिए, आपको वॉल्यूम में बदलाव करना पड़ सकता है.
यूएसबी पोर्ट की जांच करें. (अगर डीयूटी में यूएसबी होस्ट मोड लागू करने वाला यूएसबी पोर्ट नहीं है, तो यह चरण छोड़ें.)
- यूएसबी लूपबैक डिवाइस (अडैप्टर और लूपबैक प्लग या सही लूपबैक केबल के साथ यूएसबी इंटरफ़ेस) को डीयूटी से कनेक्ट करें.
- शुरू करें पर टैप करें. गड़बड़ी की इसी सीरीज़ को यूएसबी अडैप्टर/इंटरफ़ेस से रूट किया जाता है और इंतज़ार का समय मेज़र किया जाता है. कॉन्फ़िडेंस वैल्यू पाने के लिए, आपको आवाज़ में बदलाव करना पड़ सकता है.
नतीजों की शिकायत करें:
- अगर सभी रूट, Android CDD में दी गई शर्तों को पूरा करते हैं, तो टेस्ट को 'पास' के तौर पर मार्क करें.
- अगर कोई भी रास्ता ज़रूरी शर्तें पूरी नहीं करता है, तो टेस्ट को 'विफल' के तौर पर मार्क करें.
ऑडियो फ़्रीक्वेंसी लाइन टेस्ट
इस टेस्ट में ऑडियो लूपबैक डोंगल का इस्तेमाल किया जाता है. इससे 3.5 मि॰मी॰ के एनालॉग जैक से, बाईं और दाईं लाइन के ऑडियो आउटपुट की जानकारी मिलती है. यह ऑडियो कैप्चर करने और हर चैनल के लिए फ़्रीक्वेंसी रिस्पॉन्स का हिसाब लगाने के लिए, प्लग से मिले माइक फ़ीडबैक का इस्तेमाल करता है.
हर चैनल के लिए, चार में से हर बैंड में कम से कम ऊर्जा की उम्मीद के लिए एक आसान शर्त लागू की जाती है.
यह जांच करने के लिए:
- जांच को ऐक्सेस करने के लिए, सामान्य निर्देशों का पालन करें.

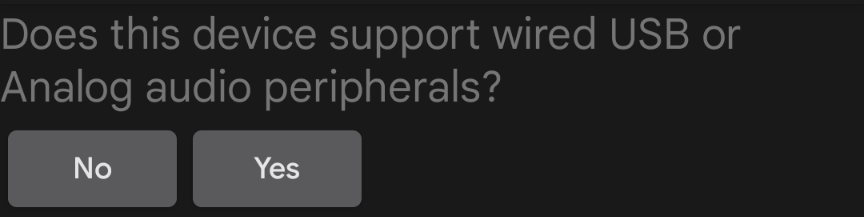

डिवाइस में हेडसेट पोर्ट है या नहीं, इसकी जानकारी देने के लिए हां या नहीं पर टैप करें. अगर ऐसा नहीं होता है, तो जांच को 'पास' के तौर पर मार्क करें.
हेडसेट कनेक्टर से लूपबैक प्लग कनेक्ट करें (लूपबैक के इंतज़ार का समय जांचना देखें).

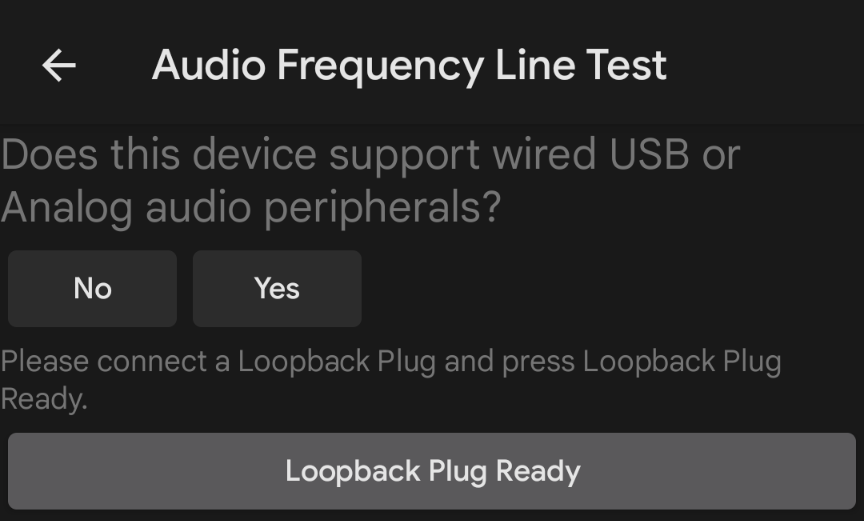

LOOPBACK PLUG READY पर टैप करें.
जांच करें पर टैप करें और जांच पूरी होने तक इंतज़ार करें.

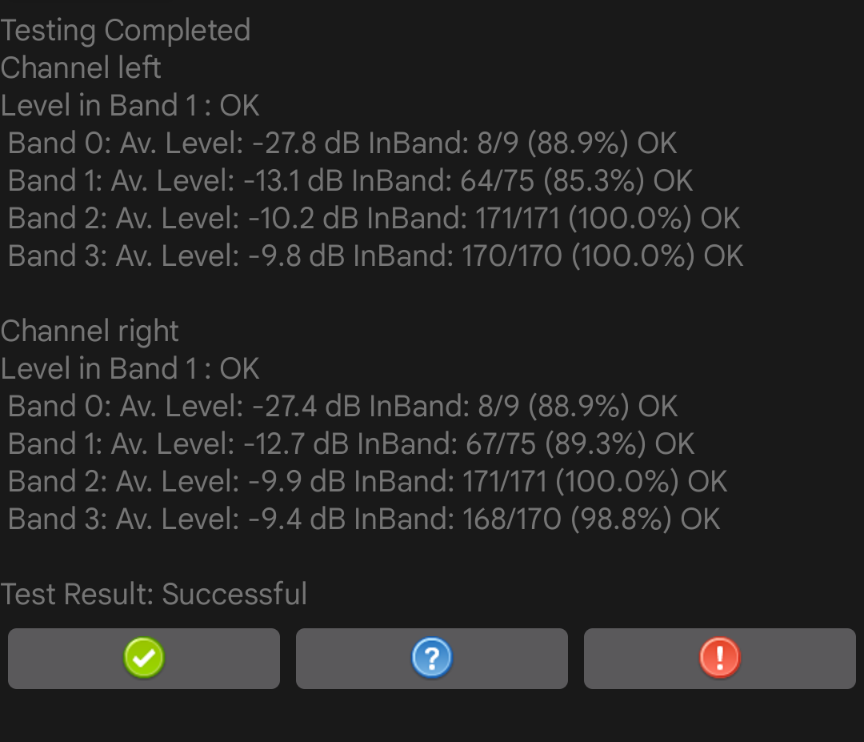

जांच पूरी होने के बाद, जांच की स्क्रीन पर नतीजे देखें.
हरे रंग के सही का निशान वाले बटन को दबाकर, पास किए गए टेस्ट की शिकायत करें. इसके अलावा, लाल रंग के X बटन को दबाकर, पास न किए गए टेस्ट की शिकायत करें.
ऑडियो फ़्रीक्वेंसी स्पीकर टेस्ट
इस टेस्ट में, स्पीकर की फ़्रीक्वेंसी रिस्पॉन्स का आकलन करने के लिए, बाहरी यूएसबी रेफ़रंस माइक्रोफ़ोन से कैप्चर किए गए सिग्नल का इस्तेमाल किया जाता है.
रेफ़रंस माइक्रोफ़ोन, बिना किसी रंग-रोगन के ऑडियो रिकॉर्ड करता है. इन माइक्रोफ़ोन का इस्तेमाल, अक्सर विश्लेषण और मेज़रमेंट के लिए किया जाता है.
माइक्रोफ़ोन की कम से कम ये सुविधाएं होनी चाहिए:
- 100 Hz से 20 kHz की रेंज में फ़्लैट फ़्रीक्वेंसी रिस्पॉन्स: +/- 2 dB S/N अनुपात 70 dB (A-वज़्ड)
- 1000 Hz पर THD अनुपात, 127 dB SPL पर 1% से कम
सुझाए गए माइक्रोफ़ोन में, miniDSP USB मेज़रमेंट कैलिब्रेटेड माइक्रोफ़ोन और Dayton Audio UMM-6 USB मेज़रमेंट माइक्रोफ़ोन शामिल हैं.
जांच करने के लिए:

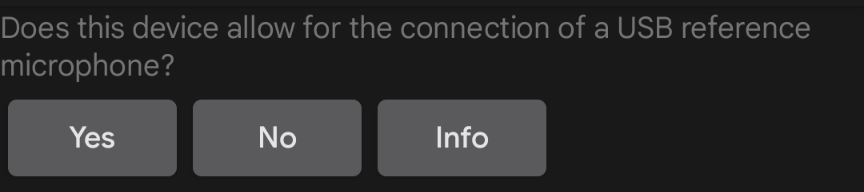

यूएसबी रेफ़रंस माइक्रोफ़ोन को डीयूटी से कनेक्ट करें और माइक्रोफ़ोन को डीयूटी से 20 सेंटीमीटर की दूरी पर रखें. साथ ही, माइक्रोफ़ोन को स्क्रीन के बीच में रखें.
USB REFERENCE MICROPHONE READY पर टैप करें.
जांच करें पर टैप करें और जांच पूरी होने तक इंतज़ार करें.
जांच पूरी होने के बाद, जांच की स्क्रीन पर नतीजे देखें.
हरे रंग के सही का निशान वाले बटन को दबाकर, पास किए गए टेस्ट की शिकायत करें. इसके अलावा, लाल रंग के X बटन को दबाकर, पास न किए गए टेस्ट की शिकायत करें.
ऑडियो फ़्रीक्वेंसी माइक्रोफ़ोन टेस्ट
इस टेस्ट के लिए, सफ़ेद शोर के साउंड सोर्स के तौर पर बाहरी स्पीकर और डीयूटी के इंटरनल माइक्रोफ़ोन को कैलिब्रेट करने के लिए यूएसबी रेफ़रंस माइक्रोफ़ोन, दोनों की ज़रूरत होती है. स्पीकर के लिए, “फ़्लैट” फ़्रीक्वेंसी रिस्पॉन्स होना ज़रूरी नहीं है. हालांकि, उन्हें कम फ़्रीक्वेंसी (100 Hz) से लेकर ज़्यादा फ़्रीक्वेंसी (20 kHz) तक अच्छी कवरेज देनी होगी.
जांच करने के लिए:
रिपोर्ट करें कि डीयूटी में ऑडियो आउटपुट पोर्ट है या नहीं. अगर ऐसा नहीं होता है, तो जांच को 'पास' के तौर पर मार्क करें.

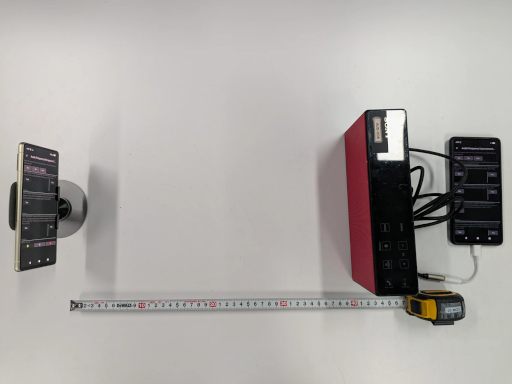

स्पीकर को डीयूटी की स्क्रीन के बीच में 40 सेंटीमीटर की दूरी पर रखें.
हेडफ़ोन या लाइन आउट कनेक्टर का इस्तेमाल करके, बाहरी स्पीकर को डीयूटी से कनेक्ट करें. डीयूटी से कनेक्ट किए गए किसी भी यूएसबी माइक्रोफ़ोन को अनप्लग करें.
बाहरी स्पीकर चालू हैं पर टैप करें.
पहला टेस्ट पर टैप करें और टेस्ट पूरा होने तक इंतज़ार करें. जांच पूरी होने पर, नतीजे जांच की स्क्रीन पर दिखते हैं.

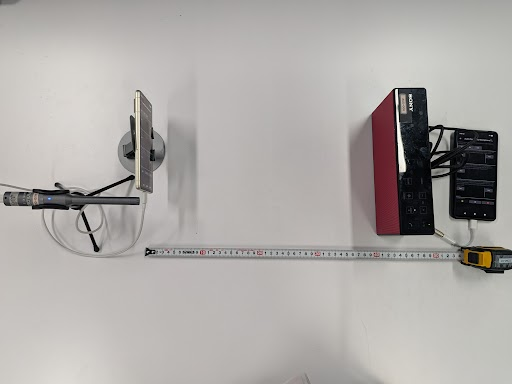

डीयूटी से यूएसबी रेफ़रंस माइक्रोफ़ोन कनेक्ट करें. बाहरी स्पीकर कनेक्ट रखें और माइक्रोफ़ोन को डीयूटी के इंटरनल माइक्रोफ़ोन के बगल में रखें. साथ ही, माइक्रोफ़ोन को बाहरी स्पीकर की ओर कर दें.
USB REFERENCE MICROPHONE READY पर टैप करें.
दूसरा टेस्ट पर टैप करें और टेस्ट पूरा होने का इंतज़ार करें. जांच पूरी होने पर, नतीजे जांच की स्क्रीन पर दिखते हैं.
टेस्ट के नतीजे रिकॉर्ड करें.
ऑडियो फ़्रीक्वेंसी का बिना प्रोसेस किया गया टेस्ट
इस जांच के लिए, यूएसबी रेफ़रंस माइक्रोफ़ोन और बाहरी स्पीकर के साथ-साथ, साउंड प्रेशर लेवल (एसपीएल) मीटर की ज़रूरत होती है.
अगर डीयूटी में ऑडियो फ़्रीक्वेंसी अनप्रोसेस की सुविधा के लिए कोई डेफ़िनिशन है, तो इस टेस्ट के सभी सेक्शन पास होने चाहिए. अगर डीयूटी में इस सुविधा के बारे में नहीं बताया गया है, तो सभी सेक्शन पास न होने पर भी जांच पास हो सकती है.
जांच करने के लिए:
हेडफ़ोन या लाइन आउट कनेक्टर का इस्तेमाल करके, बाहरी स्पीकर को डीयूटी से कनेक्ट करें. डीयूटी से कनेक्ट किए गए किसी भी यूएसबी माइक्रोफ़ोन को अनप्लग करें.

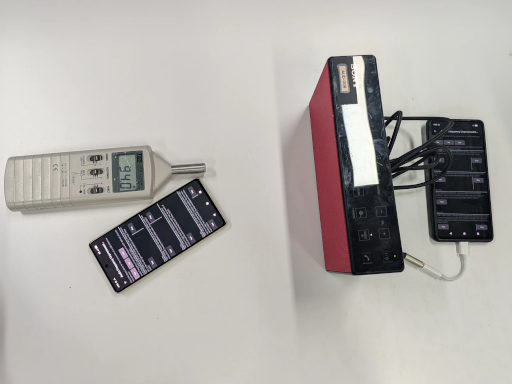

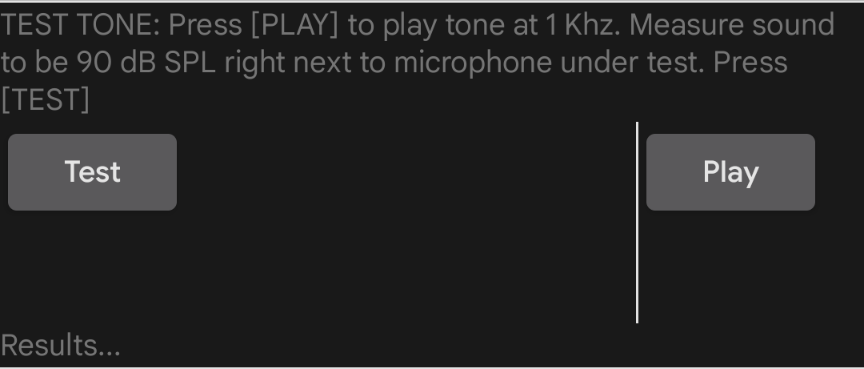

टोन टेस्ट करने के लिए:
- चलाएं पर टैप करें.

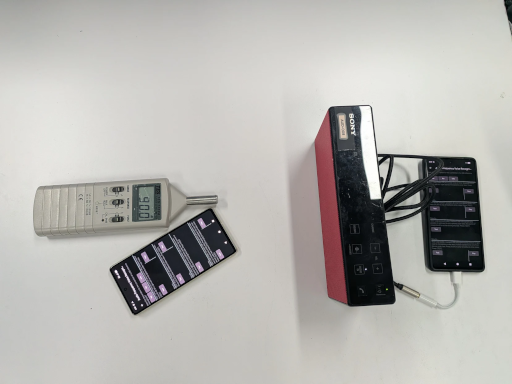

एसपीएल मीटर को स्पीकर के सामने तब तक ले जाएं, जब तक कि यह 94 dB SPL का साउंड प्रेशर लेवल न दिखा दे.
एसपीएल मीटर को स्पीकर से सीधी रेखा में आगे-पीछे घुमाएं. इस जगह की जानकारी नोट करें.
डीयूटी को दूसरी जगह ले जाएं और माइक्रोफ़ोन को उसी जगह पर रखें जहां इसे पिछले चरण में रखा गया था.
जांच करें पर टैप करें. डीयूटी, थोड़ा ऑडियो कैप्चर करता है और प्लेबैक अपने-आप बंद हो जाता है. अगर ज़रूरी हो, तो रोकें पर टैप करके भी वीडियो चलाना बंद किया जा सकता है.

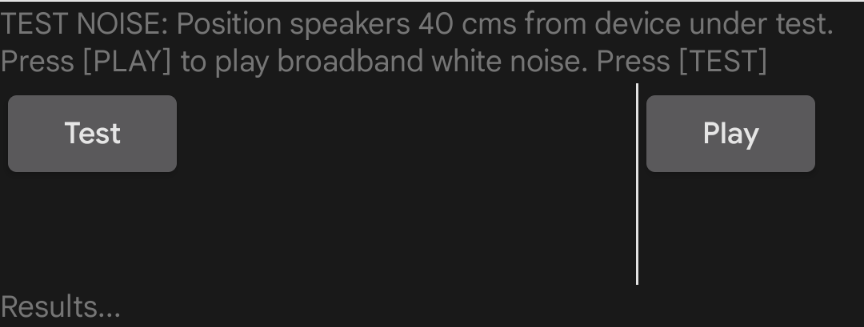

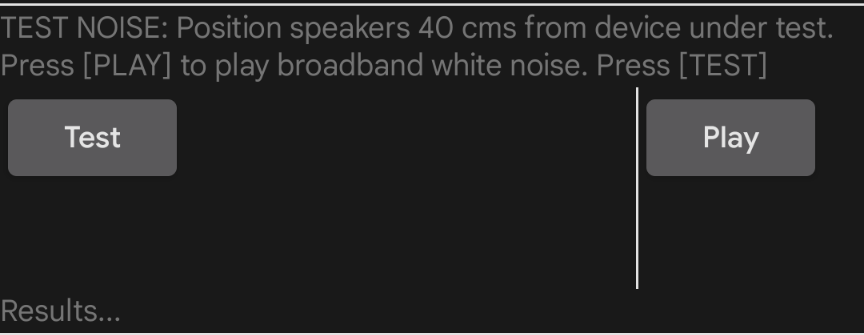

शोर की जांच करने के लिए:
स्पीकर को डीयूटी की स्क्रीन के बीच में और 40 सेंटीमीटर की दूरी पर रखें.
चलाएं पर टैप करें.
जांच करें पर टैप करें और जांच पूरी होने तक इंतज़ार करें. टेस्ट पूरा होने के बाद, वीडियो अपने-आप रुक जाता है.

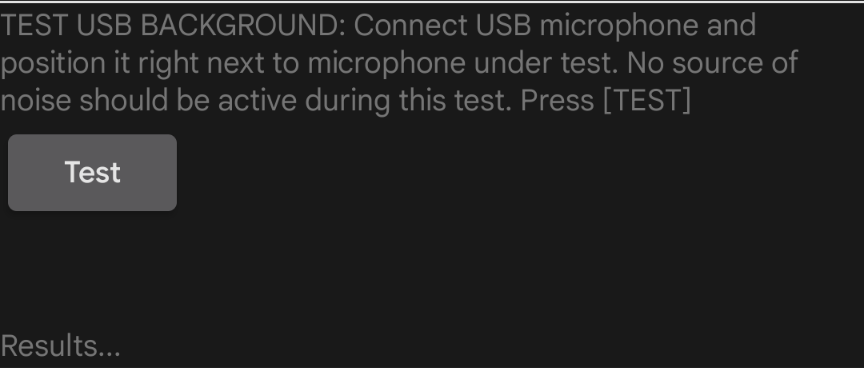

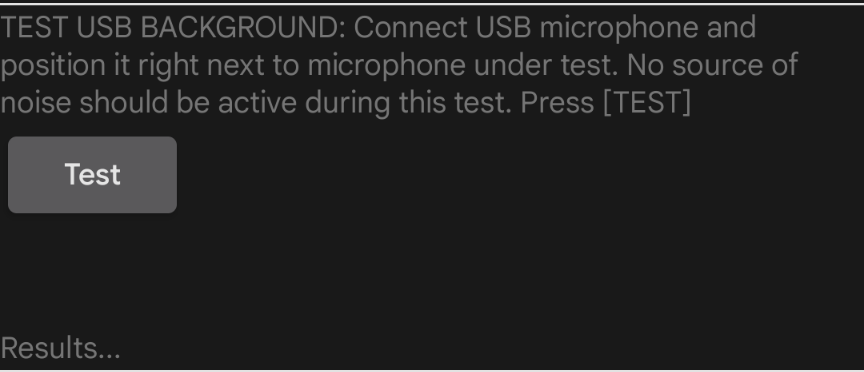

यूएसबी बैकग्राउंड की जांच करने के लिए:
- यूएसबी रेफ़रंस माइक्रोफ़ोन को डीयूटी से कनेक्ट करें और उसे डीयूटी के इंटरनल माइक्रोफ़ोन के पास रखें.
जांच करें पर टैप करें. इससे एक छोटा टेस्ट चलता है और नतीजे स्क्रीन पर दिखते हैं.

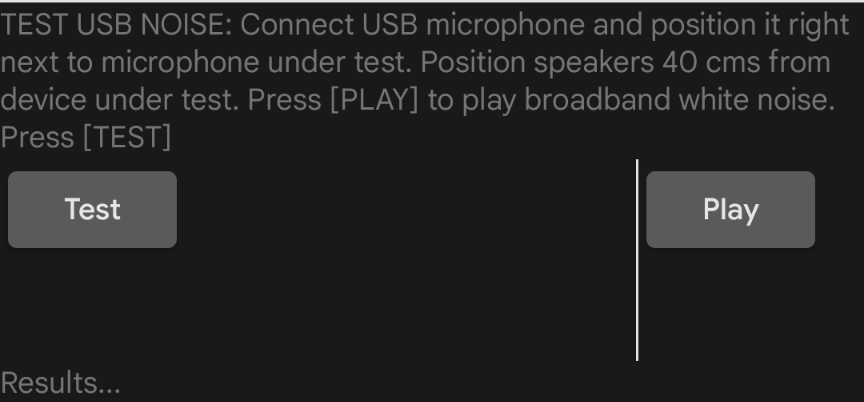

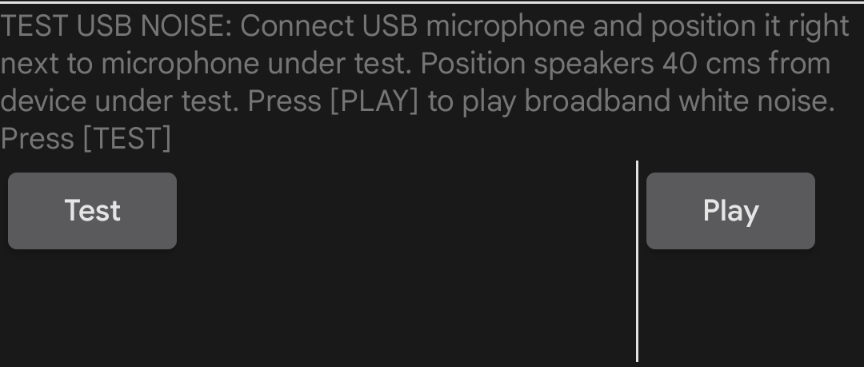

यूएसबी नॉइज़ की जांच करने के लिए:
- यूएसबी माइक्रोफ़ोन को उसी जगह पर रखें जहां पिछले टेस्ट में रखा गया था.
- चलाएं पर टैप करें. स्पीकर से ब्रॉडबैंड का शोर आ रहा है.
- जांच करें पर टैप करें. इससे एक छोटा टेस्ट चलता है और नतीजे स्क्रीन पर दिखते हैं.
टेस्ट के चारों सेक्शन के नतीजे देखें. ज़रूरत के हिसाब से सेक्शन दोहराएं.
हरे रंग के सही का निशान वाले बटन को दबाकर, पास किए गए टेस्ट की शिकायत करें. इसके अलावा, लाल रंग के X बटन को दबाकर, पास न किए गए टेस्ट की शिकायत करें.
