Testy CTS-V dotyczące ramki audio wymagają interwencji człowieka i niektórych urządzeń zewnętrznych, w tym pętli audio, adaptera USB-analogowego lub interfejsu, mikrofonu referencyjnego USB i głośników zewnętrznych.
Aby uzyskać dostęp do testów na tej stronie, zapoznaj się z ogólnymi instrukcjami.
Test opóźnienia w pętli
Test opóźnienia pętli audio mierzy łączny czas od wygenerowania sygnału audio do wykrycia tego samego sygnału. To pomiar czasu, który służy jako wartość zastępcza do pomiaru ogólnej opóźnienia systemu audio.
Opóźnienie jest mierzone na kilku ścieżkach danych, w tym:
- Głośnik i mikrofon
- Wyjście audio USB na wejście
- analogowe wyjście 3,5 mm na wejście, jeśli urządzenie je obsługuje;
Wybieranie urządzeń peryferyjnych
Jeśli urządzenie ma analogowe gniazdo słuchawkowe 3,5 mm, potrzebujesz przejściówki audio loopback lub wtyczki. Dongle zawiera elementy elektroniczne, które kierują sygnał wyjściowy z powrotem do wejścia audio.
Rysunek 1. Wtyczka z pętlą audio.
Do testowania USB masz 2 opcje. Pierwszą opcją jest użycie przejściówki audio podłączonej do przejściówki USB-analogowej, jak pokazano na rysunku poniżej:
Rysunek 2. Wtyczka pętli audio podłączona do adaptera USB-analogowego.
Drugą opcją jest użycie interfejsu audio USB z kablami łączącymi wyjście z wejściami.
Te instrukcje dotyczą urządzenia Presonus AudioBox USB 96:
- Połącz złącze Input 1 z Main Out L.
- Podłącz złącze Input 2 do Main Out R.
- Ustaw pokrętło Input 1 w pozycji pionowej.
- Ustaw pokrętło Input 2 w pozycji pionowej.
- Ustaw pokrętło Telefony na 0.
- Ustaw pokrętło miksera w prawą stronę, aby włączyć odtwarzanie.
Ustaw pokrętło główne na około 45 stopni w lewo od pozycji pionowej (około godziny 10:30 na tarczy zegara).
Rysunek 3. interfejs audio USB z odpowiednimi ustawieniami.
Rysunek 4. Widok z góry interfejsu audio USB z prawidłowymi połączeniami
Przeprowadź test opóźnienia w pętli dźwiękowej
Po skonfigurowaniu wybranych urządzeń peryferyjnych uruchom test opóźnienia pętli audio, aby zmierzyć opóźnienie pętli na wszystkich obsługiwanych przez urządzenie do testowania opóźnienia ścieżkach:
Przetestuj połączenie między głośnikiem wewnętrznym a mikrofonem wewnętrznym (trasę głośnik-mikrofon):
- Przeprowadź ten test w cichym pomieszczeniu.
- Połóż urządzenie testowe płasko na stole. Jeśli urządzenie jest w obudowie, może być konieczne jej zdjęcie.
- Kliknij Rozpocznij, aby użyć głośnika lub mikrofonu. Odtwarzana jest seria dźwięków, a na końcu procesu testowania wyświetlane są wyniki dotyczące głośnika lub mikrofonu. Aby uzyskać wystarczającą wartość ufności, może być konieczne dostosowanie głośności.
Jeśli urządzenie testowe nie ma analogowego gniazda słuchawek, pomiń ten krok. W przeciwnym razie przetestuj analogowe gniazdo słuchawek:
- Włóż wtyczkę pętli sprzężenia zwrotnego do analogowego gniazda słuchawek na urządzeniu testowanym. Spowoduje to aktywowanie przycisku Start (Rozpocznij) na tej trasie.
- Kliknij Rozpocznij. Ta sama seria impulsów hałasu jest kierowana przez gniazdo słuchawek, a opóźnienie jest mierzone. Aby uzyskać wystarczającą wartość poziomu zaufania, konieczne może być dostosowanie objętości.
Jeśli urządzenie DUT nie ma portu USB, który obsługuje tryb hosta USB, pomiń ten krok. W przeciwnym razie przetestuj port USB:
- Podłącz urządzenie USB loopback (adapter i wtyczka pętli LUB interfejs USB z odpowiednimi kablami pętli) do DUT.
- Kliknij Rozpocznij. Ta sama seria impulsów hałasu jest kierowana przez interfejs lub adapter USB, a opóźnienie jest mierzone. Aby uzyskać wystarczającą wartość ufności, może być konieczne dostosowanie głośności.
Zgłoś wyniki:
- Jeśli wszystkie trasy spełniają kryteria podane w CDD, oznacz test jako zaliczony.
- Jeśli jakakolwiek trasa nie spełnia kryteriów, oznacz test jako nieudany.
Wykonaj test linii częstotliwości w przypadku reklam audio
W tym teście do charakterystyki wyjścia audio z linii lewej i prawej z gniazda analogowego 3,5 mm używa się przejściówki audio. Test wykorzystuje sygnał z mikrofonu w główce, aby rejestrować dźwięk i obliczać reakcję częstotliwościową dla każdego kanału.
Na każdym kanale stosuje się kryterium minimalnej energii oczekiwanej w każdym paśmie (z czterech).
Aby przeprowadzić ten test:
- Aby uzyskać dostęp do testu, postępuj zgodnie z ogólnymi instrukcjami.
Kliknij TAK lub NIE, aby zgłosić, czy urządzenie ma fizyczny port na słuchawki. Jeśli nie ma fizycznego portu, oznacz test jako pozytywny.

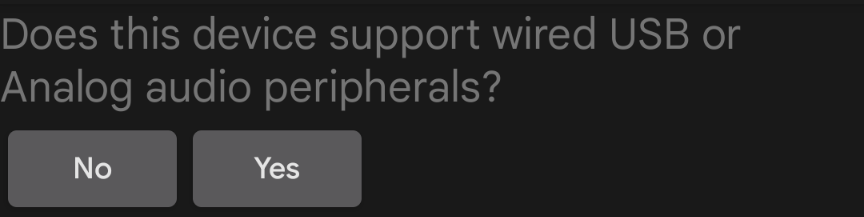

Rysunek 5. Element zamówienia z częstotliwością reklamy audio.
Podłącz złącze pętli do złącza zestawu słuchawkowego (patrz test opóźnienia pętli).
Kliknij LOOPBACK PLUG READY (gotowy do użycia).

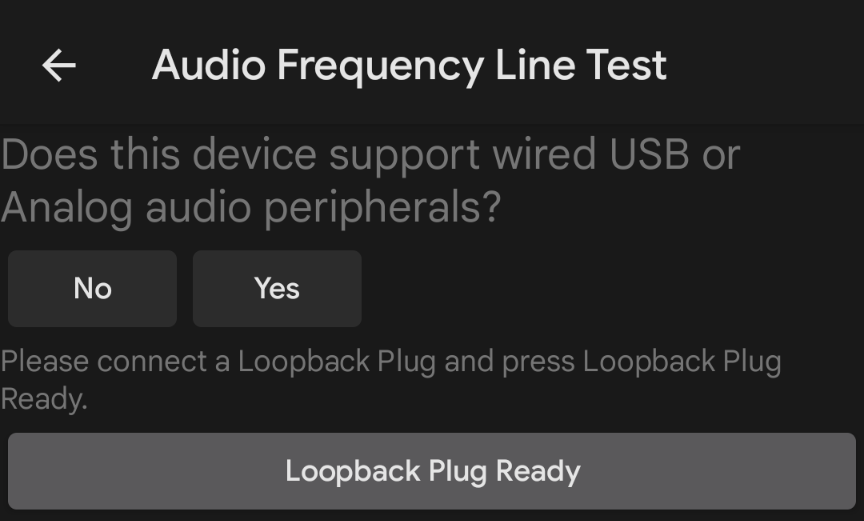

Rysunek 6. Wtyczka do sprzężenia zwrotnego jest gotowa.
Kliknij TEST i poczekaj na zakończenie testu.
Po zakończeniu testu wyświetl wyniki na ekranie testu.

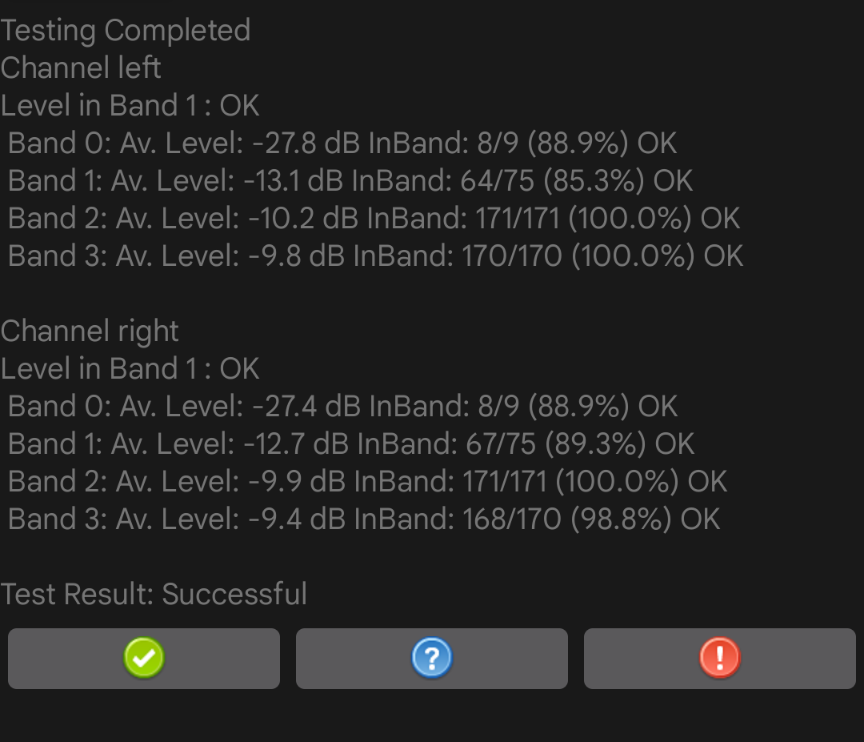

Rysunek 7. Testowanie zakończone.
Jeśli test się powiódł, naciśnij zielony znacznik. Jeśli test się nie powiódł, naciśnij !.
Przeprowadź test głośnika pod kątem częstotliwości dźwięku
Ten test wykorzystuje sygnał zarejestrowany przez zewnętrzny mikrofon referencyjny USB do oceny odpowiedzi częstotliwościowej głośników.
Mikrofon referencyjny zapewnia płaską, niekoloryzowaną odpowiedź audio. Mikrofony te są często używane do analizy i pomiarów.
Minimalne zalecane cechy referencyjnego mikrofonu:
- Płaska charakterystyka częstotliwości w zakresie 100 Hz–20 kHz: +/- 2 dBStosunek S/N 70 dB (znormalizowany)
- Współczynnik THD przy 1000 Hz poniżej 1% przy 127 dB SPL
Zalecane mikrofony to kalibrowany mikrofon pomiarowy miniDSP USB i mikrofon pomiarowy Dayton Audio UMM-6 USB.
Aby przeprowadzić test:
Podłącz do urządzenia testowego mikrofon referencyjny USB i umieść go w odległości 20 cm od urządzenia testowego, prostopadle do środka ekranu:
Rysunek 8. Urządzenie testowe.

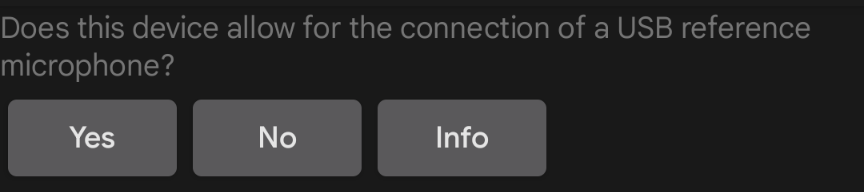

Kliknij USB REFERENCE MICROPHONE READY (gotowy mikrofon referencyjny USB).
Rysunek 9. Mikrofon gotowy.
Kliknij TEST i poczekaj na zakończenie testu.
Po zakończeniu testu wyświetl wyniki na ekranie testu.
Jeśli test się powiódł, naciśnij zielony znacznik. Jeśli test się nie powiódł, naciśnij !.
Wykonaj test mikrofonu pod kątem częstotliwości dźwięku
Ten test wymaga zarówno głośników zewnętrznych jako źródła dźwięku białego szumu, jak i mikrofonu referencyjnego USB, na podstawie którego można skalibrować mikrofon wewnętrzny urządzenia testowanego. Głośniki nie muszą mieć płaskiej charakterystyki częstotliwości, ale muszą zapewniać dobre pokrycie od niskich częstotliwości (100 Hz) do wysokich częstotliwości (20 kHz).
Aby przeprowadzić test:
Określ, czy urządzenie DUT ma fizyczny port wyjściowy audio. Jeśli nie, oznacz test jako zaliczony.

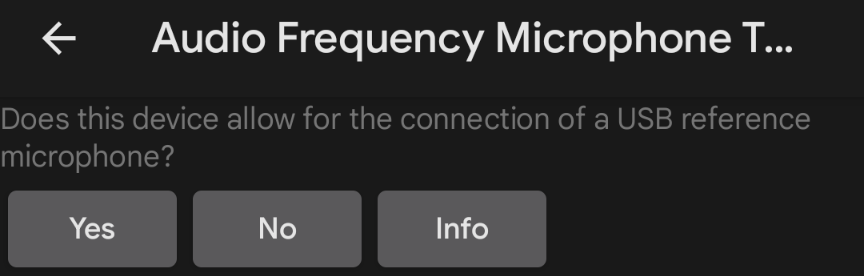

Rysunek 10. Test mikrofonu.
Ustaw głośniki w odległości 40 cm prostopadle do środka ekranu urządzenia.
Rysunek 11. Urządzenie testowe.
Podłącz głośniki zewnętrzne do badanego urządzenia za pomocą złącza słuchawek lub wyjścia liniowego. Odłącz mikrofon USB podłączony do urządzenia testowego.
Kliknij GOTOWI NA ZEWNĘTRZNE GŁOŚNIKI.

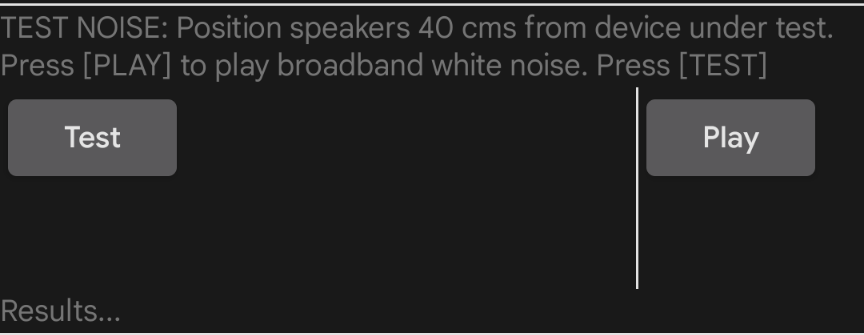

Rysunek 12. Trwa testowanie.
Kliknij TEST 1 i poczekaj na zakończenie testu. Po zakończeniu testu na ekranie testu wyświetlają się wyniki:
Rysunek 13. Wyniki testów.
Podłącz mikrofon referencyjny USB do urządzenia testowanego. Nie odłączaj głośników zewnętrznych i ustaw mikrofon obok wewnętrznego mikrofonu urządzenia testowego, zwrócony w stronę głośników zewnętrznych.

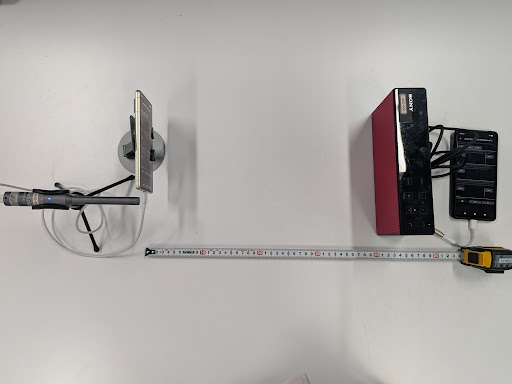

Rysunek 14. Pozycja urządzenia.
Rysunek 15. Pozycja mikrofonu.
Kliknij USB REFERENCE MICROPHONE READY (gotowy mikrofon referencyjny USB).
Rysunek 16. Mikrofon gotowy.
Kliknij TEST 2 i poczekaj na zakończenie testu. Po zakończeniu testu na ekranie testu wyświetlają się wyniki:
Rysunek 17. Testowanie zakończone.
Zapisz wyniki testu.
Przeprowadź test częstotliwości dźwięku w nieprzetworzonej formie
Ten test wymaga głośnościomierza (SPL) oprócz mikrofonu referencyjnego USB i głośników zewnętrznych.
Jeśli DUT ma definicję funkcji nieprzetworzonego częstotliwości dźwięku, wszystkie sekcje tego testu muszą przejść. Jeśli DUT nie definiuje tej funkcji, test może zostać zaliczony, nawet jeśli nie wszystkie sekcje zostaną zaliczone.
Aby przeprowadzić test:
Podłącz głośniki zewnętrzne do badanego urządzenia za pomocą złącza słuchawek lub wyjścia liniowego. Odłącz mikrofon USB podłączony do urządzenia testowego.
Rysunek 18. Konfiguracja DUT.
Aby przeprowadzić test tonu:
- Kliknij ODTWÓRZ.
Przesuń licznik SPL przed głośnikami, aż wykryje poziom ciśnienia akustycznego 94 dB SPL.

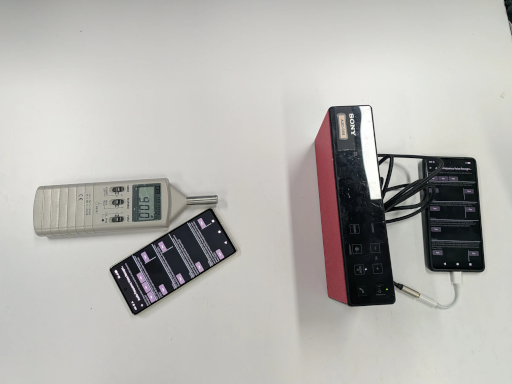

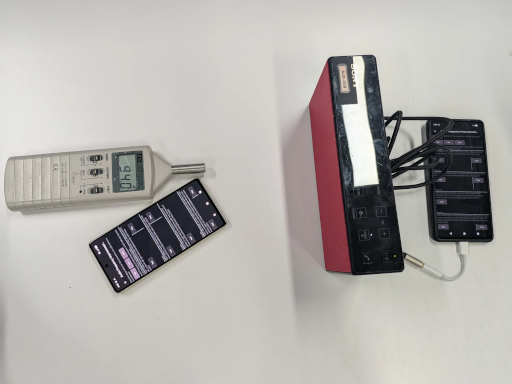

Rysunek 19. Konfiguracja dźwięku testowego.
Przesuwaj licznik SPL w przód i w tył w linii prostej od głośników. Zanotuj tę lokalizację.
Rysunek 20. Miejsce pomiaru SPL.
Przesuń urządzenie do testowania i ustaw mikrofon w przybliżeniu w tej samej lokalizacji, co w poprzednim kroku.
Kliknij TEST. Urządzenie testowe wykonuje krótkie przechwycenie dźwięku i automatycznie zatrzymuje odtwarzanie. W razie potrzeby możesz zatrzymać odtwarzanie, klikając STOP.

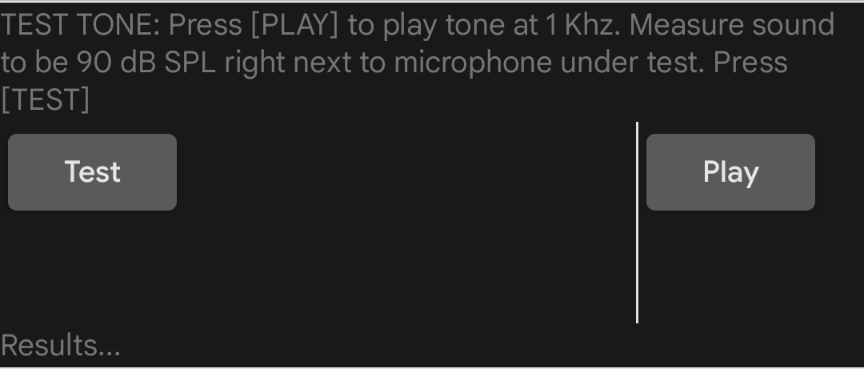

Rysunek 21. Przechwytywanie dźwięku.

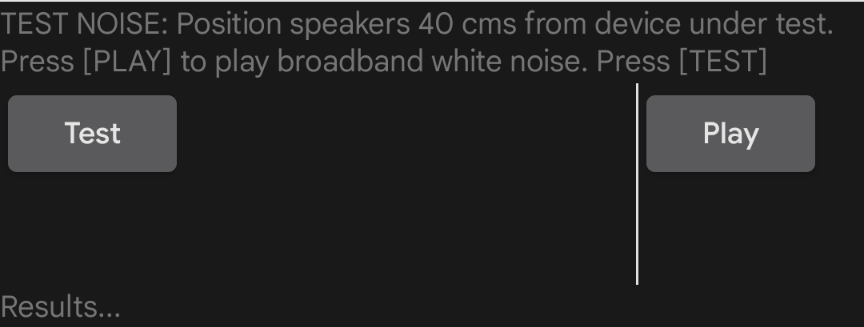

Aby przeprowadzić test szumów:
Ustaw głośniki prostopadle do środka ekranu urządzenia testowego w odległości 40 cm.

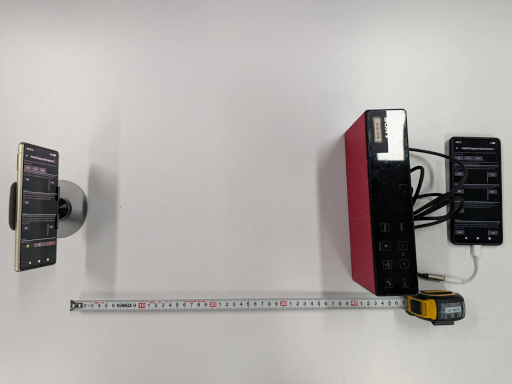

Rysunek 22. Lokalizacja głośnika.
Kliknij ODTWÓRZ.
Kliknij TEST i poczekaj na zakończenie testu. Odtwarzanie zatrzymuje się automatycznie po zakończeniu testu.
Rysunek 23. Wykonuję test.

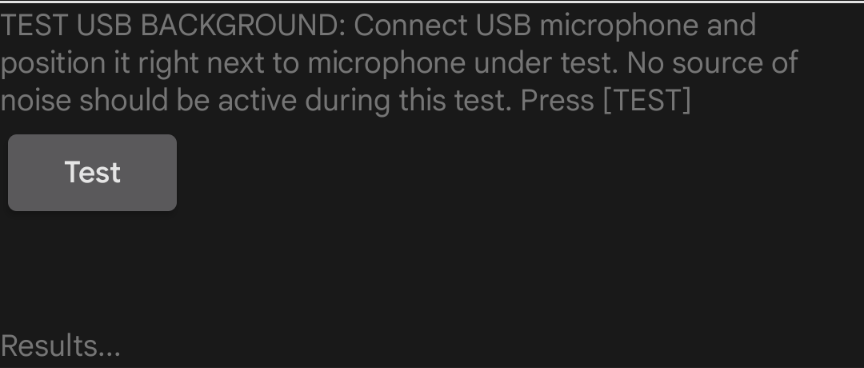

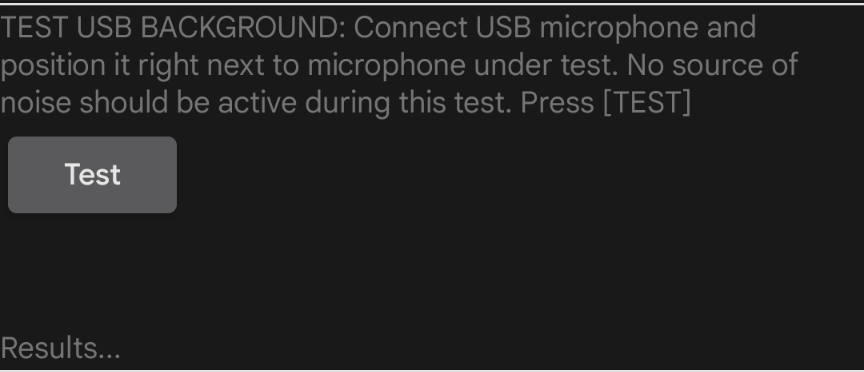

Aby przetestować tło USB:
- Podłącz do badanego urządzenia mikrofon referencyjny USB i umieść go w pobliżu wewnętrznego mikrofonu badanego urządzenia.
Kliknij TEST. Test zostanie uruchomiony i wyniki zostaną wyświetlone na ekranie.
Rysunek 24. Mikrofon referencyjny USB.
Rysunek 25. Wykonuję test.

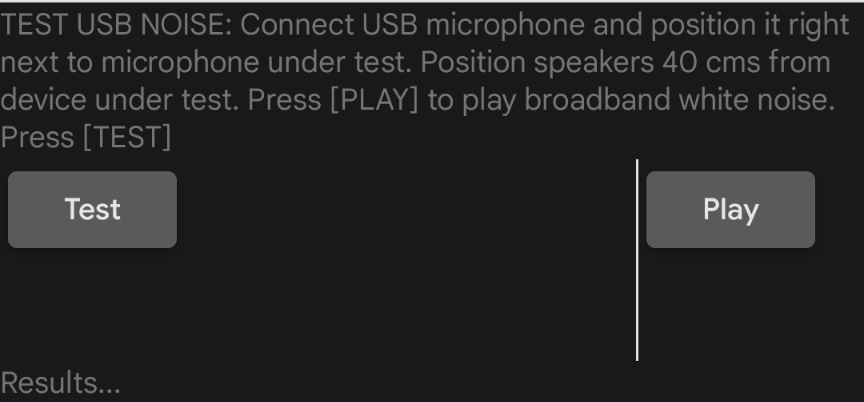

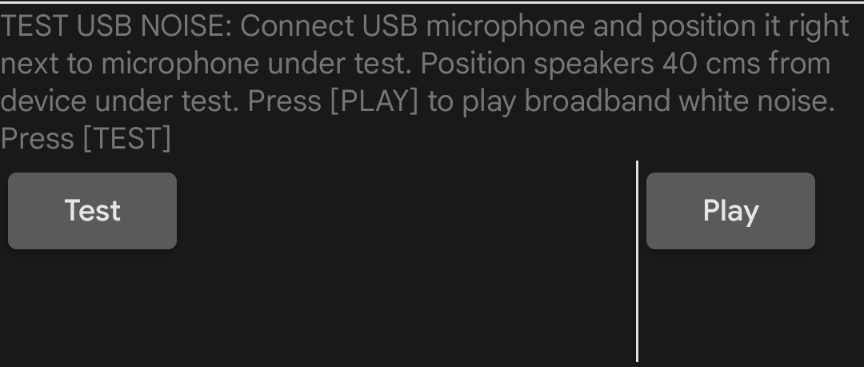

Aby sprawdzić szum USB:
- Umieść mikrofon USB w tej samej pozycji co w poprzednim teście.
- Kliknij ODTWÓRZ. Głośniki odtwarzają szum szerokopasmowy.
- Kliknij TEST. Test zostanie uruchomiony i wyniki zostaną wyświetlone na ekranie.
Wyświetl wyniki wszystkich 4 sekcji testu. W razie potrzeby powtórz sekcje.
Rysunek 26. Wyniki testów.
Jeśli test się powiódł, naciśnij zielony znacznik. Jeśli test się nie powiódł, naciśnij !.
