Ses çerçevesi CTS Doğrulayıcı testlerini çalıştırma

Ses çerçevesi CTS-V testleri için insan müdahalesi ve ses geri döngü dongle'ı, USB-analog adaptör veya arayüz, USB referans mikrofonu ve harici hoparlörler gibi bazı harici donanımlar gerekir.

Bu sayfadaki testlere erişmek için Genel talimatlar bölümüne bakın.

Loopback gecikme testi

Ses geri döngüsü gecikme testi, bir ses sinyalinin oluşturulmasından aynı sinyalin algılanmasına kadar geçen toplam süreyi ölçer. Bu süre ölçümü, ses sisteminin genel gecikmesini ölçmek için vekil olarak kullanılır.

Gecikme, aşağıdakiler de dahil olmak üzere çeşitli veri yollarında ölçülür:

• Hoparlörden mikrofona
• USB ses çıkışından girişe
• Cihaz destekliyorsa 3,5 mm analog çıkıştan girişe

Çevre birimlerini seçme

Cihazda 3, 5 mm analog kulaklık jakı varsa ses geri döngüsü dongle'ı veya fişi gerekir. Dongle, ses çıkışı sinyalini ses girişine geri yönlendiren elektronik bileşenler içerir.

1. şekil. Ses geri döngü fişi.

USB'yi test etmek için iki seçeneğiniz vardır. İlk seçenek, aşağıdaki şekilde gösterildiği gibi, USB'den analoga adaptöre bağlı bir ses geri döngüsü dongle'ı kullanmaktır:

Şekil 2. USB-analog adaptöre bağlı ses geri döngüsü fişi.

İkinci seçenek ise çıkışı girişe bağlayan kablolarla birlikte bir USB ses arayüzü kullanmaktır.

Bu talimatlar Presonus AudioBox USB 96 cihazı içindir:

1. Input 1 bağlayıcısını Main Out L'ye bağlayın.
2. Input 2 konnektörünü Main Out R'ye bağlayın.
3. Input 1 düğmesini yukarı doğru çevirin.
4. Input 2 düğmesini yukarı doğru çevirin.
5. Telefonlar düğmesini 0'a ayarlayın.
6. Oynatma için Karıştırıcı düğmesini en sağa ayarlayın.

7. Ana düğmeyi, tam yukarıdan yaklaşık 45 derece sola (saat kadranında yaklaşık 10:30) gelecek şekilde ayarlayın.



   3.Şekil Doğru ayarlara sahip USB ses arabirimi.



   Şekil 4. Doğru bağlantılarla USB ses arayüzünün üstten görünümü.

Ses geri döngüsü gecikme testini çalıştırma

Seçtiğiniz çevre birimlerini kurduktan sonra, DUT tarafından desteklenen tüm yollarda geri döngü gecikmesi ölçümleri yapmak için ses geri döngü gecikmesi testini çalıştırın:

1. Dahili hoparlörden dahili mikrofona (hoparlör veya mikrofon yolu) test sinyali gönderin:

   • Bu testi sessiz bir odada yapın.
   • Test edilen cihazı düz bir şekilde masanın üzerine koyun. DUT kılıfı varsa kılıfı çıkarmanız gerekebilir.
   • Hoparlör veya mikrofon rotası için Başlat'a dokunun. Bir dizi gürültü patlaması çalınır ve test sürecinin sonunda hoparlör veya mikrofon rotasının sonuçları gösterilir. Yeterli bir güven değeri elde etmek için sesi ayarlamanız gerekebilir.

2. DUT'ta analog kulaklık jakı yoksa bu adımı atlayın. Aksi takdirde, analog kulaklık jakını test edin:

   • Geri döngü fişini, test edilen cihazdaki analog kulaklık jakına takın. Bu işlem, bu rota için Başlat düğmesini etkinleştirir.
   • Başlat'a dokunun. Aynı gürültü patlamaları serisi kulaklık jakından yönlendirilir ve gecikme ölçülür. Yeterli bir güven değeri elde etmek için hacmi ayarlamanız gerekebilir.

3. DUT'ta USB ana makine modunu uygulayan bir USB bağlantı noktası yoksa bu adımı atlayın. Aksi takdirde, USB bağlantı noktasını test edin:

   • USB geri döngü cihazını (adaptör ve geri döngü fişi VEYA uygun geri döngü kablolarına sahip USB arayüzü) test edilen cihaza bağlayın.
   • Başlat'a dokunun. Aynı gürültü patlamaları serisi USB adaptörü veya arayüzü üzerinden yönlendirilir ve gecikme ölçülür. Yeterli bir güven değeri elde etmek için sesi ayarlamanız gerekebilir.

4. Sonuçları bildirin:

   • Tüm rotalar Android CDD'de listelenen ölçütleri karşılıyorsa testi başarılı olarak işaretleyin.
   • Herhangi bir rota ölçütleri karşılamıyorsa testi başarısız olarak işaretleyin.

Ses frekansı çizgisi testini yürütün

Bu testte, 3,5 mm analog jakın sol ve sağ hat ses çıkışını karakterize etmek için ses geri döngüsü dongle'ı kullanılır. Test, ses yakalamak ve her kanal için frekans yanıtı hesaplamak üzere fişten gelen mikrofon geri bildirimini kullanır.

Her kanalda, dört banttan her birinde beklenen minimum enerji ölçütü uygulanır.

Bu testi çalıştırmak için:

1. Teste erişmek için genel talimatları uygulayın.

2. Cihazda fiziksel kulaklık bağlantı noktası olup olmadığını bildirmek için EVET veya HAYIR'a dokunun. Fiziksel bağlantı noktası yoksa testi başarılı olarak işaretleyin.

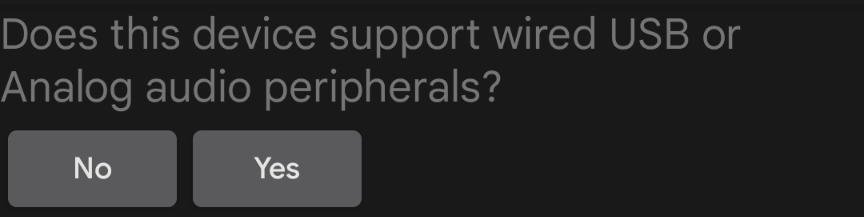

   5.şekil Ses frekansı çizgisi.

3. Mikrofonlu kulaklık konektörüne bir geri döngü fişi bağlayın (bkz. Geri döngü gecikme testi).

4. LOOPBACK PLUG READY'ye (Geri Döngü Fişi Hazır) dokunun.

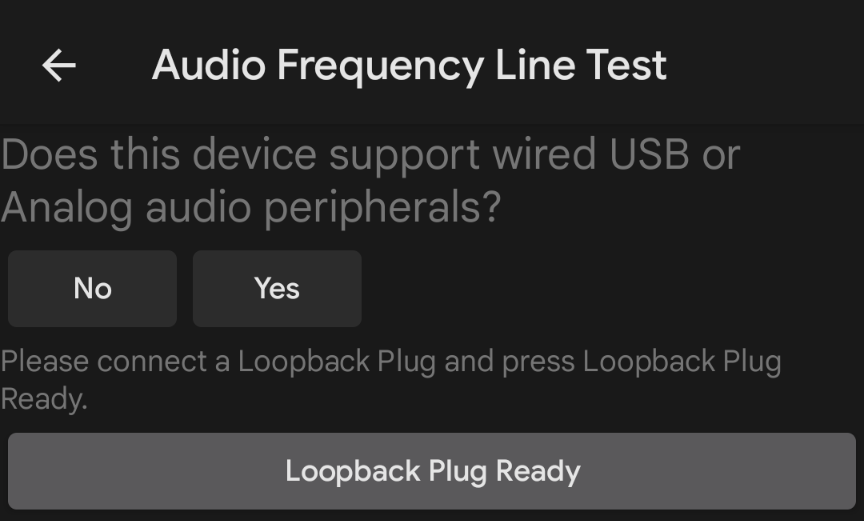

   6.şekil Loopback fişi hazır.

5. TEST'e dokunun ve testin tamamlanmasını bekleyin.

6. Test tamamlandığında test ekranında sonuçları görüntüleyin.

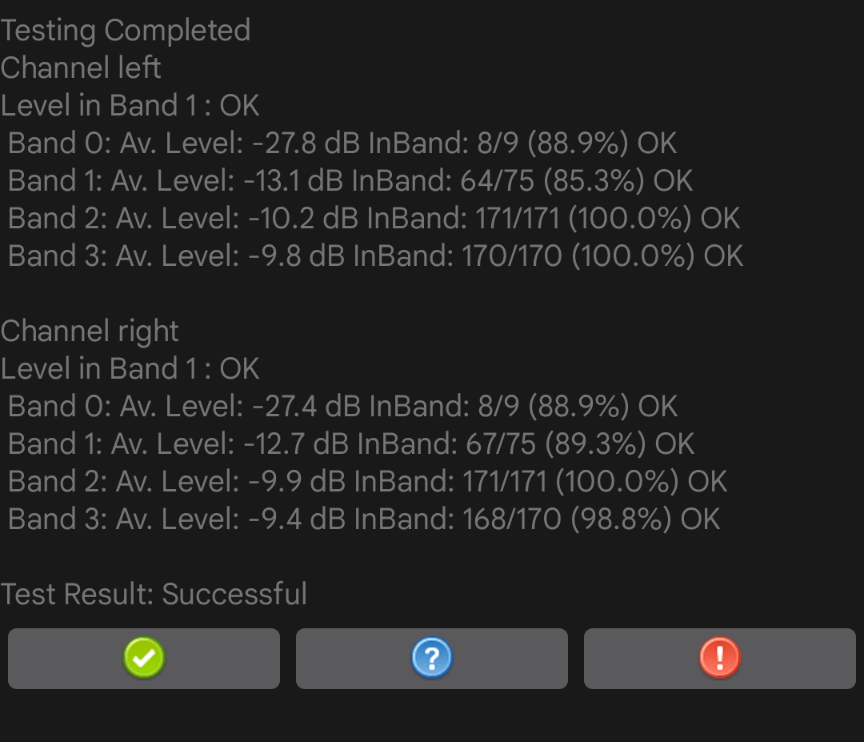

   Şekil 7. Test tamamlandı.

7. Test başarılı olduysa yeşil onay işaretine basın. Test başarısız olduysa ! simgesine basın.

Ses frekansı hoparlör testini çalıştırın

Bu testte, hoparlörlerin frekans yanıtını değerlendirmek için harici bir USB referans mikrofonu tarafından alınan sinyal kullanılır.

Referans mikrofon, düz ve renklendirilmemiş bir ses yanıtı verir. Bu mikrofonlar genellikle analiz ve ölçüm ekipmanlarında kullanılır.

Minimum önerilen referans mikrofon özellikleri:

• 100 Hz - 20 kHz aralığında düz frekans yanıtı: +/- 2 dB S/N oranı 70 dB (A ağırlıklı)
• 127 dB SPL'de% 1'den düşük 1.000 Hz'de THD oranı

Önerilen mikrofonlar arasında miniDSP USB ölçüm için kalibre edilmiş mikrofon ve Dayton Audio UMM-6 USB ölçüm mikrofonu yer alır.

Testi çalıştırmak için:

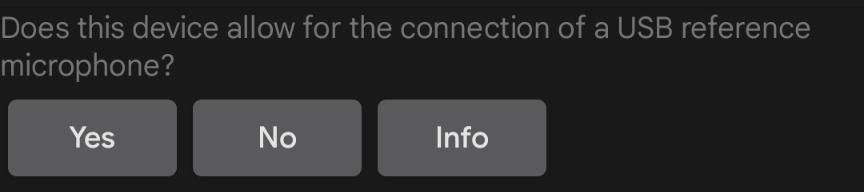

1. USB referans mikrofonunu DUT'a bağlayın ve mikrofonu DUT'tan 20 cm uzağa, ekranın merkezine dik olacak şekilde yerleştirin:



   Şekil 8. Test edilen cihaz.

2. USB REFERENCE MICROPHONE READY'ye (USB REFERANS MİKROFONU HAZIR) dokunun.



   Şekil 9. Mikrofon hazır.

3. TEST'e dokunun ve testin tamamlanmasını bekleyin.

4. Test tamamlandığında test ekranında sonuçları görüntüleyin.

5. Test başarılı olduysa yeşil onay işaretine basın. Test başarısız olduysa ! simgesine basın.

Ses frekansı mikrofon testini yürütme

Bu test için hem beyaz gürültü ses kaynağı olarak harici hoparlörler hem de DUT'un dahili mikrofonunu kalibre etmek için USB referans mikrofonu gerekir. Hoparlörlerin düz bir frekans yanıtına sahip olması gerekmez ancak düşük frekanslardan (100 Hz) yüksek frekanslara (20 kHz) kadar iyi bir kapsama sahip olması gerekir.

Testi çalıştırmak için:

1. DUT'ta fiziksel ses çıkışı bağlantı noktası olup olmadığını bildirin. Yanıp sönmüyorsa testi başarılı olarak işaretleyin.

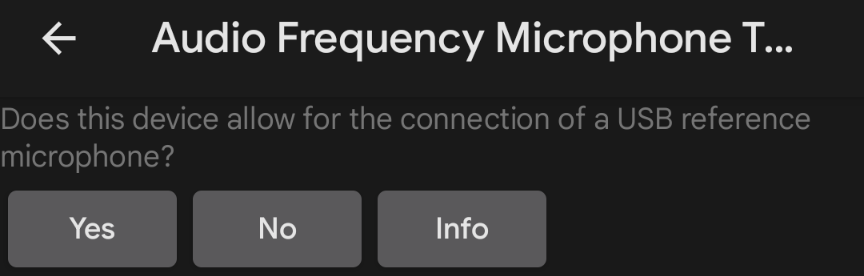

   10.şekil Ses mikrofon testi.

2. Hoparlörleri, DUT'un ekranının merkezine 40 cm dik olacak şekilde yerleştirin.

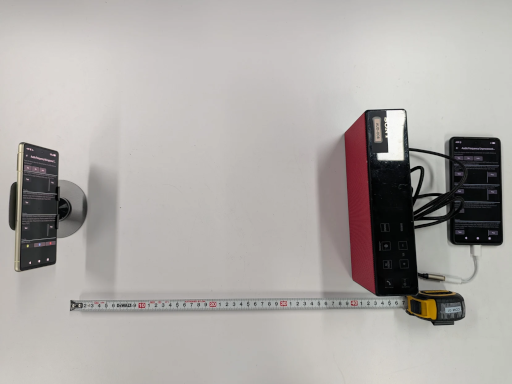

   11.Şekil Test edilen cihaz.

3. Kulaklık veya hat çıkışı konnektörünü kullanarak harici hoparlörleri test cihazına bağlayın. DUT'a bağlı tüm USB mikrofonların bağlantısını kesin.

4. EXTERNAL SPEAKERS READY'ye (Harici Hoparlörler Hazır) dokunun.

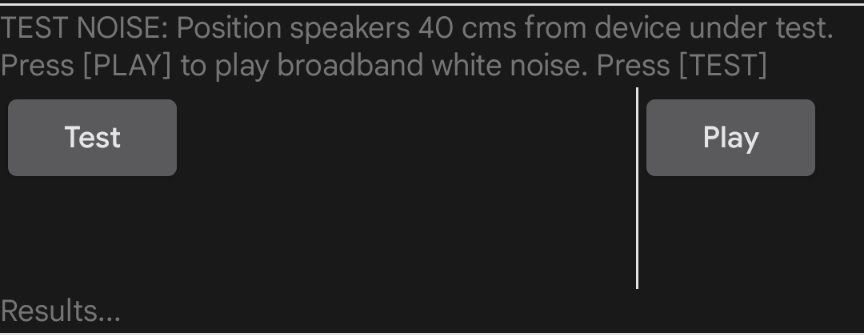

   Şekil 12. Test devam ediyor.

5. TEST 1'e dokunun ve testin tamamlanmasını bekleyin. Test tamamlandığında sonuçlar test ekranında gösterilir:



   Şekil 13. Test sonuçları.

6. USB referans mikrofonunu DUT'a bağlayın. Harici hoparlörleri bağlı tutun ve mikrofonu, DUT'nin dahili mikrofonunun yanına, harici hoparlörlere doğru bakacak şekilde yerleştirin.

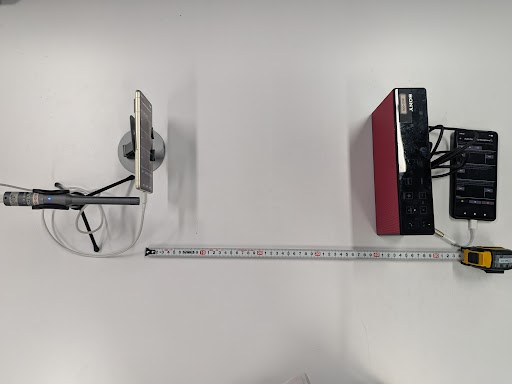

   Şekil 14. Cihazın konumu.



   15.şekil Mikrofonun konumu.

7. USB REFERENCE MICROPHONE READY'ye (USB REFERANS MİKROFONU HAZIR) dokunun.



   16. şekil. Mikrofon hazır.

8. TEST 2'ye dokunun ve testin tamamlanmasını bekleyin. Test tamamlandığında sonuçlar test ekranında gösterilir:



   17. şekil. Test tamamlandı.

9. Test sonuçlarını kaydedin.

İşlenmemiş ses frekansı testini çalıştırın

Bu test için USB referans mikrofonu ve harici hoparlörlerin yanı sıra ses basıncı seviyesi (SPL) ölçer de gerekir.

DUT'ta İşlenmemiş Ses Frekansı özelliği için bir tanım varsa bu testin tüm bölümleri başarılı olmalıdır. DUT bu özelliği tanımlamıyorsa tüm bölümler geçmese bile test başarılı olabilir.

Testi çalıştırmak için:

1. Kulaklık veya hat çıkışı konnektörünü kullanarak harici hoparlörleri test cihazına bağlayın. DUT'a bağlı tüm USB mikrofonların bağlantısını kesin.



   18.şekil DUT kurulumu.

2. Ton testini yapmak için:

   1. OYNA'ya dokunun.

   2. SPL ölçeri, 94 dB SPL ses basıncı seviyesini algılayana kadar hoparlörlerin önüne getirin.

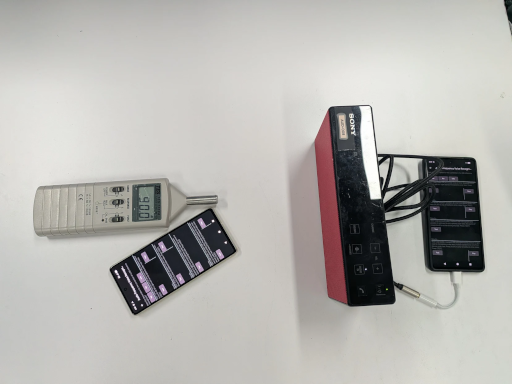

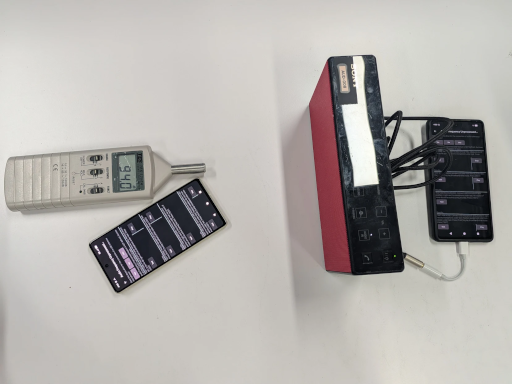

      Şekil 19. Test sesi ayarı.

   3. SPL ölçeri hoparlörlerden düz bir çizgide ileri geri hareket ettirin. Bu konumu not edin.



      Şekil 20. SPL ölçer yerleşimi.

   4. DUT'u hareket ettirin ve mikrofonu önceki adımda bulunan konumun yakınına yerleştirin.

   5. TEST ET'e dokunun. DUT, kısa bir ses yakalama işlemi gerçekleştirir ve oynatmayı otomatik olarak durdurur. Gerekirse DURDUR'a dokunarak oynatmayı durdurabilirsiniz.

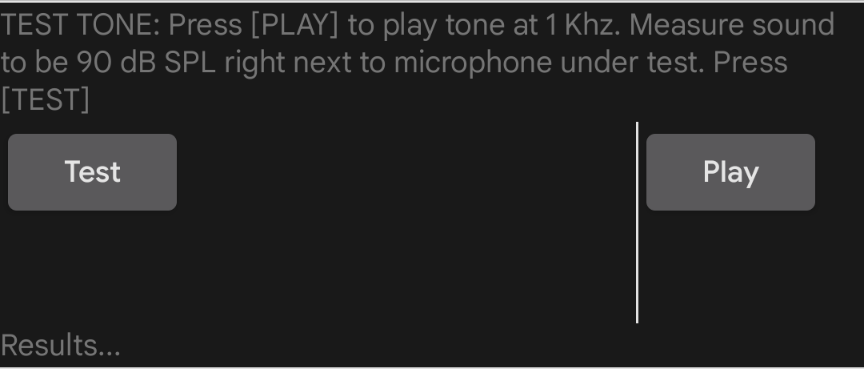

      Şekil 21. Ses kaydı

3. Gürültü testini yapmak için:

   1. Hoparlörleri, DUT'un ekranının merkezine dik ve 40 cm uzağa yerleştirin.



      22. şekil. Hoparlör yerleşimi.

   2. OYNA'ya dokunun.

   3. TEST'e dokunun ve testin tamamlanmasını bekleyin. Test tamamlandığında oynatma otomatik olarak durur.

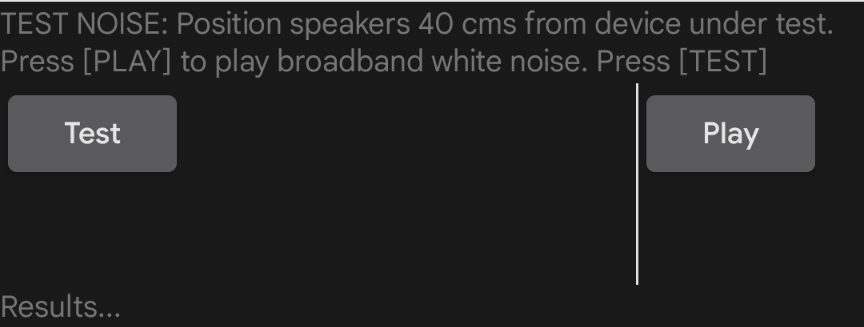

      23.şekil Test çalıştırılıyor.

4. USB arka planını test etmek için:

   1. USB referans mikrofonunu DUT'a bağlayın ve DUT'un dahili mikrofonunun yakınına yerleştirin.

   2. TEST ET'e dokunun. Test çalışır ve sonuçları ekranda gösterir.

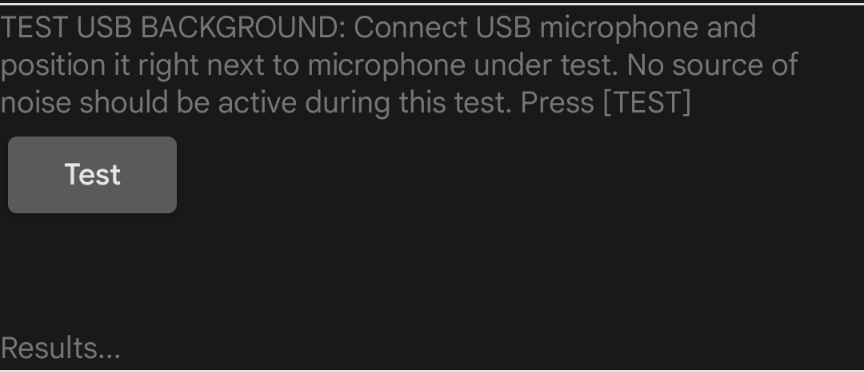

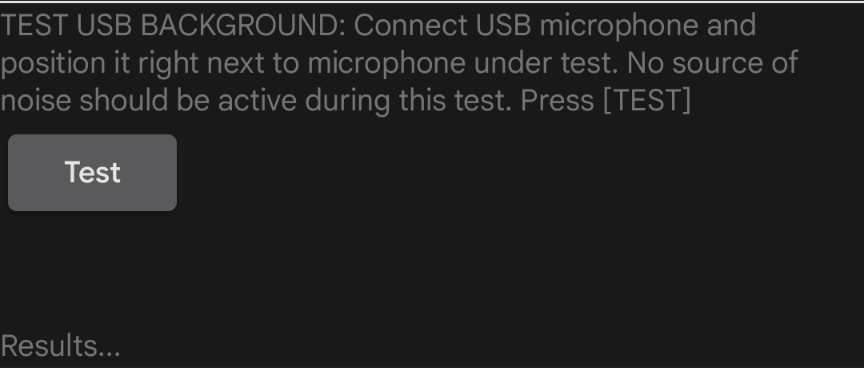

      Şekil 24. USB referans mikrofonu.



      25. şekil. Test çalıştırılıyor.

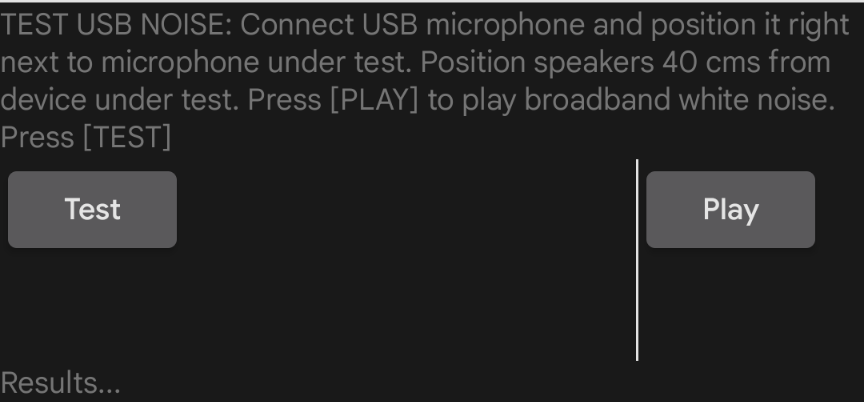

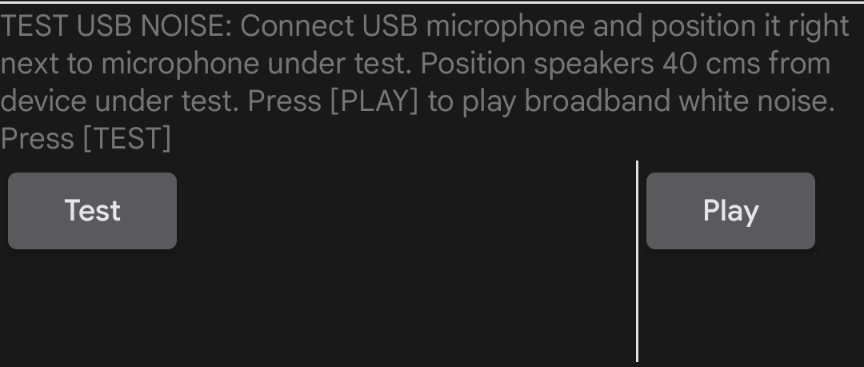

5. USB gürültüsünü test etmek için:

   1. USB mikrofonu önceki testtekiyle aynı konuma yerleştirin.
   2. OYNA'ya dokunun. Hoparlörlerden geniş bant gürültüsü duyulur.
   3. TEST ET'e dokunun. Test çalışır ve sonuçları ekranda gösterir.

6. Testin dört bölümünün tamamının sonuçlarını görüntüleyin. Gerekirse bölümleri tekrarlayın.



   26.şekil Test sonuçları.

7. Test başarılı olduysa yeşil onay işaretine basın. Test başarısız olduysa ! simgesine basın.
