Menjalankan pengujian CTS Verifier framework audio

Pengujian CTS-V framework audio memerlukan intervensi manusia dan beberapa hardware eksternal, termasuk dongle loopback audio, adaptor atau antarmuka USB-ke-analog, mikrofon referensi USB, dan speaker eksternal.

Untuk mengakses pengujian di halaman ini, lihat Petunjuk umum.

Pengujian latensi loopback

Pengujian latensi loopback audio mengukur total waktu dari pembuatan sinyal audio hingga deteksi sinyal yang sama. Pengukuran waktu ini digunakan sebagai proxy untuk mengukur latensi keseluruhan sistem audio.

Latensi diukur melalui beberapa jalur data, termasuk:

• Speaker ke mikrofon
• Output audio USB ke input
• Output analog 3,5 mm ke input jika perangkat mendukungnya

Memilih periferal

Jika perangkat memiliki jack headset analog 3,5 mm, Anda memerlukan dongle loopback audio atau steker. Dongle berisi elektronik yang merutekan sinyal output audio kembali ke input audio.

Gambar 1. Steker loopback audio.

Untuk menguji USB, Anda memiliki dua opsi. Opsi pertama adalah menggunakan dongle loopback audio yang terhubung ke adaptor USB-ke-analog, seperti yang ditunjukkan pada gambar berikut:

Gambar 2. Steker loopback audio yang terhubung ke adaptor USB-ke-analog.

Opsi kedua adalah menggunakan antarmuka audio USB dengan kabel yang menghubungkan output ke input.

Petunjuk ini ditujukan untuk perangkat Presonus AudioBox USB 96:

1. Hubungkan konektor Input 1 ke Main Out L.
2. Hubungkan konektor Input 2 ke Main Out R.
3. Setel tombol Input 1 ke posisi lurus ke atas.
4. Setel tombol Input 2 ke posisi lurus ke atas.
5. Setel tombol Telepon ke 0.
6. Setel tombol Mixer ke ujung kanan untuk Pemutaran.

7. Setel tombol Utama ke sekitar 45 derajat ke kiri dari posisi tegak lurus (sekitar pukul 10.30 pada tampilan jam).



   Gambar 3. Antarmuka audio USB dengan setelan yang benar.



   Gambar 4. Tampilan atas antarmuka audio USB dengan koneksi yang benar.

Menjalankan uji latensi loopback audio

Setelah menyiapkan periferal yang dipilih, jalankan pengujian latensi loopback audio untuk melakukan pengukuran latensi loopback di semua jalur yang didukung oleh DUT:

1. Uji speaker internal ke mikrofon internal (jalur speaker atau mikrofon):

   • Lakukan pengujian ini di ruangan yang tenang.
   • Letakkan DUT di atas meja dalam posisi datar. Jika DUT berada dalam casing, Anda mungkin perlu menghapus casing tersebut.
   • Ketuk Mulai untuk rute speaker atau mikrofon. Serangkaian derau akan diputar, dan di akhir proses pengujian, hasil untuk jalur speaker atau mikrofon akan ditampilkan. Anda mungkin perlu menyesuaikan volume untuk mendapatkan nilai keyakinan yang memadai.

2. Jika DUT tidak memiliki jack headset analog, lewati langkah ini. Jika tidak, uji jack headset analog:

   • Masukkan steker loopback ke jack headset analog di DUT. Tindakan ini akan mengaktifkan tombol Start untuk rute ini.
   • Ketuk Mulai. Serangkaian burst derau yang sama dirutekan melalui jack headset dan latensi diukur. Anda mungkin perlu menyesuaikan volume untuk mendapatkan nilai keyakinan yang memadai.

3. Jika DUT tidak memiliki port USB yang mengimplementasikan mode host USB, lewati langkah ini. Jika tidak, uji port USB:

   • Hubungkan perangkat loopback USB (adaptor dan steker loopback ATAU antarmuka USB dengan kabel loopback yang sesuai) ke DUT.
   • Ketuk Mulai. Rangkaian burst derau yang sama dirutekan melalui adaptor atau antarmuka USB dan latensi diukur. Anda mungkin perlu menyesuaikan volume untuk mendapatkan nilai keyakinan yang memadai.

4. Laporkan hasilnya:

   • Jika semua rute memenuhi kriteria yang tercantum dalam CDD Android, tandai pengujian sebagai lulus.
   • Jika ada rute yang tidak memenuhi kriteria, tandai pengujian sebagai gagal.

Menjalankan pengujian garis frekuensi audio

Pengujian ini menggunakan dongle loopback audio untuk mencirikan output audio saluran kiri dan kanan dari colokan analog 3,5 mm. Pengujian menggunakan masukan mikrofon dari steker untuk merekam audio dan menghitung respons frekuensi untuk setiap saluran.

Kriteria untuk energi minimum yang diharapkan di setiap band (dari empat) diterapkan untuk setiap saluran.

Untuk menjalankan pengujian ini:

1. Ikuti Petunjuk umum untuk mengakses pengujian.

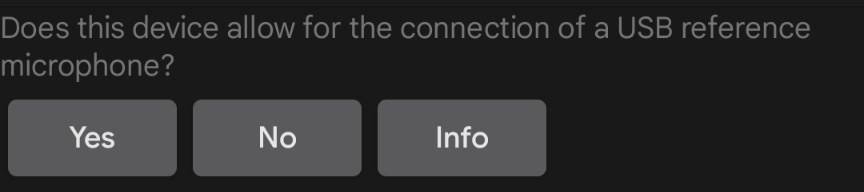

2. Ketuk YA atau TIDAK untuk melaporkan apakah perangkat memiliki port headset fisik. Jika tidak memiliki port fisik, tandai pengujian sebagai lulus.

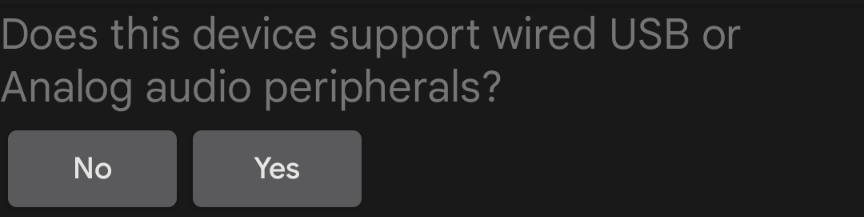

   Gambar 5. Baris frekuensi audio.

3. Hubungkan steker loopback ke konektor headset (lihat Pengujian latensi loopback).

4. Ketuk KONEKTOR LOOPBACK SIAP.

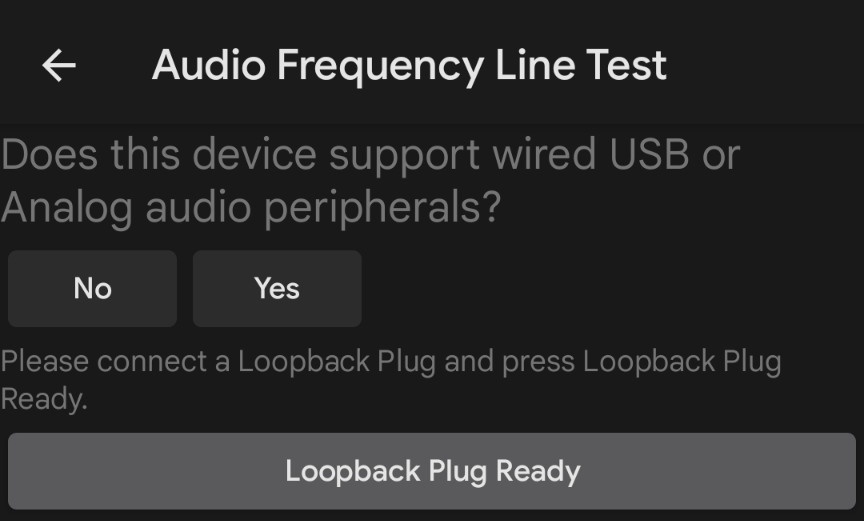

   Gambar 6. Steker loopback siap.

5. Ketuk UJI dan tunggu hingga pengujian selesai.

6. Setelah pengujian selesai, lihat dan tampilkan hasilnya di layar pengujian.

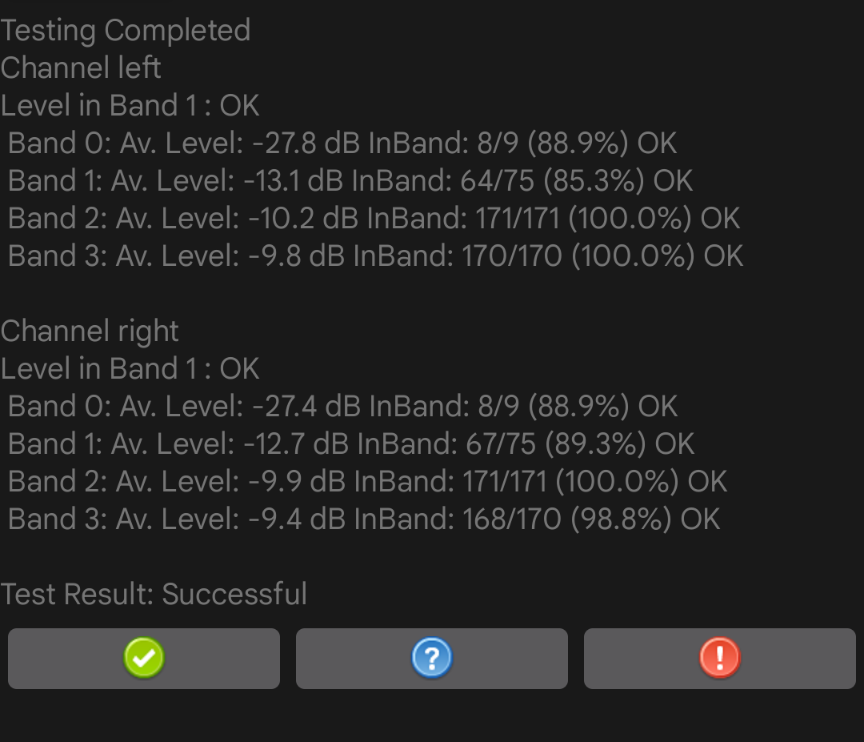

   Gambar 7. Pengujian selesai.

7. Jika pengujian lulus, tekan tanda centang hijau. Jika pengujian gagal, tekan !.

Menjalankan pengujian speaker frekuensi audio

Pengujian ini menggunakan sinyal yang diambil oleh mikrofon referensi USB eksternal untuk menilai respons frekuensi speaker.

Mikrofon referensi memberikan respons audio yang datar dan tidak berwarna. Mikrofon ini sering digunakan untuk peralatan analisis dan pengukuran.

Karakteristik mikrofon referensi minimum yang direkomendasikan:

• Respons frekuensi datar pada rentang 100 Hz hingga 20 kHz: +/- 2 dB Rasio S/N 70 dB (A-weighted)
• Rasio THD @ 1000 Hz kurang dari 1% pada 127 dB SPL

Mikrofon yang direkomendasikan mencakup mikrofon pengukuran USB miniDSP yang dikalibrasi dan mikrofon pengukuran USB Dayton Audio UMM-6.

Untuk menjalankan pengujian:

1. Hubungkan mikrofon referensi USB ke DUT dan tempatkan mikrofon 20 cm dari DUT dan tegak lurus dengan pusat layar:



   Gambar 8. Perangkat yang sedang diuji.

2. Ketuk USB REFERENCE MICROPHONE READY.



   Gambar 9. Mikrofon siap.

3. Ketuk UJI dan tunggu hingga pengujian selesai.

4. Setelah pengujian selesai, lihat dan tampilkan hasilnya di layar pengujian.

5. Jika pengujian lulus, tekan tanda centang hijau. Jika pengujian gagal, tekan !.

Menjalankan pengujian mikrofon frekuensi audio

Pengujian ini memerlukan speaker eksternal untuk sumber suara derau putih dan mikrofon referensi USB untuk mengkalibrasi mikrofon internal DUT. Speaker tidak perlu memiliki respons frekuensi yang datar, tetapi memerlukan cakupan yang baik dari frekuensi rendah (100 Hz) hingga frekuensi tinggi (20 kHz).

Untuk menjalankan pengujian:

1. Melaporkan apakah DUT memiliki port output audio fisik. Jika tidak, tandai pengujian sebagai lulus.

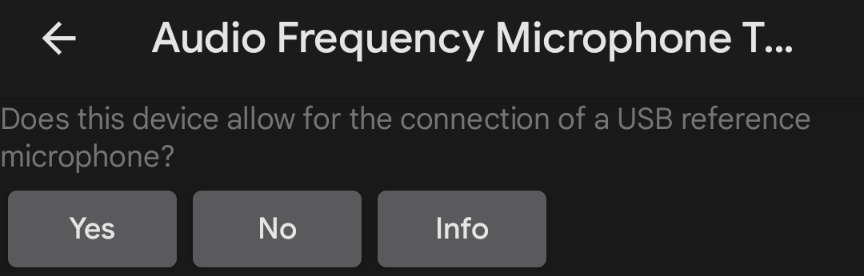

   Gambar 10. Pengujian mikrofon audio.

2. Posisikan speaker 40 cm tegak lurus ke tengah layar DUT.



   Gambar 11. Perangkat yang sedang diuji.

3. Hubungkan speaker eksternal ke DUT menggunakan konektor headphone atau line out. Cabut mikrofon USB yang terhubung ke DUT.

4. Ketuk SPEAKER EKSTERNAL SIAP.



   Gambar 12. Pengujian sedang berlangsung.

5. Ketuk TEST 1 dan tunggu hingga pengujian selesai. Setelah pengujian selesai, hasil akan ditampilkan di layar pengujian:



   Gambar 13. Hasil pengujian.

6. Hubungkan mikrofon referensi USB ke DUT. Biarkan speaker eksternal terhubung dan posisikan mikrofon di samping mikrofon internal DUT, yang mengarah ke speaker eksternal.

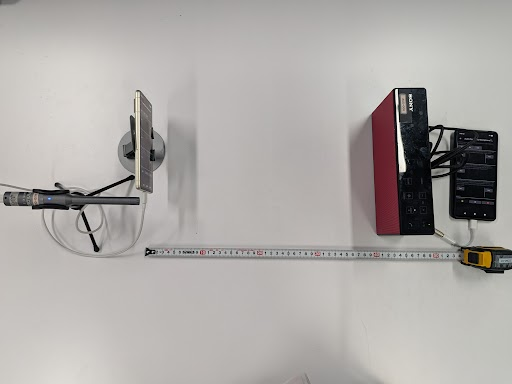

   Gambar 14. Posisi perangkat.



   Gambar 15. Posisi mikrofon.

7. Ketuk USB REFERENCE MICROPHONE READY.



   Gambar 16. Mikrofon siap.

8. Ketuk TEST 2 dan tunggu hingga pengujian selesai. Setelah pengujian selesai, hasil akan ditampilkan di layar pengujian:



   Gambar 17. Pengujian selesai.

9. Catat hasil pengujian.

Menjalankan pengujian frekuensi audio yang tidak diproses

Pengujian ini memerlukan pengukur level tekanan suara (SPL) selain mikrofon referensi USB dan speaker eksternal.

Jika DUT memiliki definisi untuk fitur Audio Frequency Unprocessed, semua bagian pengujian ini harus lulus. Jika DUT tidak menentukan fitur ini, pengujian dapat lulus meskipun tidak semua bagian lulus.

Untuk menjalankan pengujian:

1. Hubungkan speaker eksternal ke DUT menggunakan konektor headphone atau line out. Cabut mikrofon USB yang terhubung ke DUT.



   Gambar 18. Penyiapan DUT.

2. Untuk melakukan pengujian nada:

   1. Ketuk PUTAR.

   2. Pindahkan pengukur SPL di depan speaker hingga mendeteksi level tekanan suara 94 dB SPL.

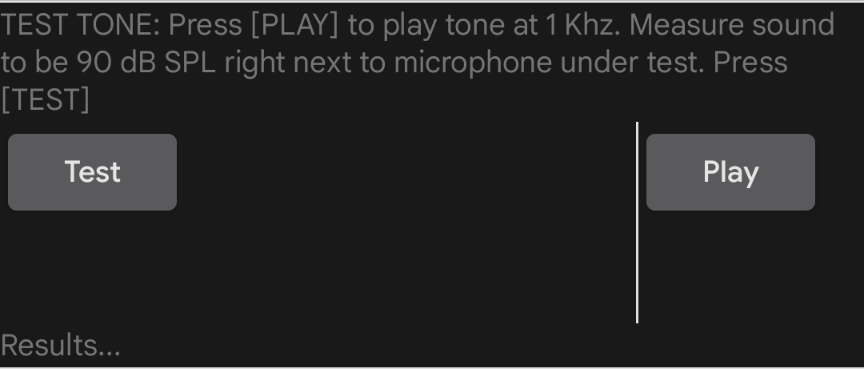

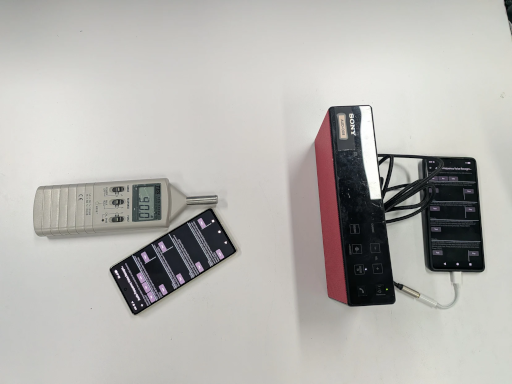

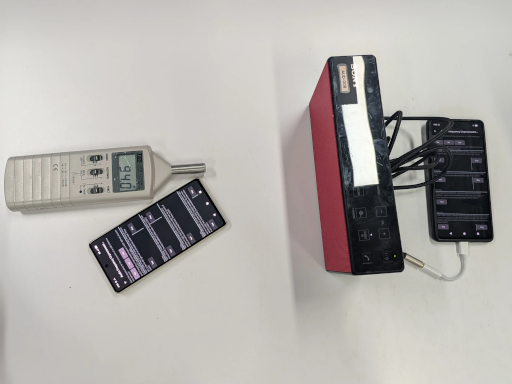

      Gambar 19. Menguji penyiapan nada.

   3. Gerakkan pengukur SPL bolak-balik dalam garis lurus dari speaker dalam garis lurus dari speaker. Catat lokasi ini.



      Gambar 20. Penempatan SPL meter.

   4. Pindahkan DUT dan tempatkan mikrofon di lokasi yang hampir sama dengan yang ditemukan di langkah sebelumnya.

   5. Ketuk UJI. DUT melakukan perekaman audio singkat dan otomatis menghentikan pemutaran. Jika perlu, Anda dapat menghentikan pemutaran dengan mengetuk BERHENTI.



      Gambar 21. Perekaman audio.

3. Untuk melakukan pengujian derau:

   1. Posisikan speaker tegak lurus dengan bagian tengah layar DUT dan berjarak 40 cm.

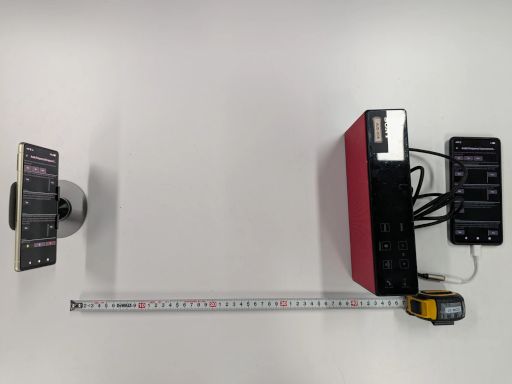

      Gambar 22. Penempatan speaker.

   2. Ketuk PUTAR.

   3. Ketuk UJI dan tunggu hingga pengujian selesai. Pemutaran berhenti secara otomatis saat pengujian selesai.

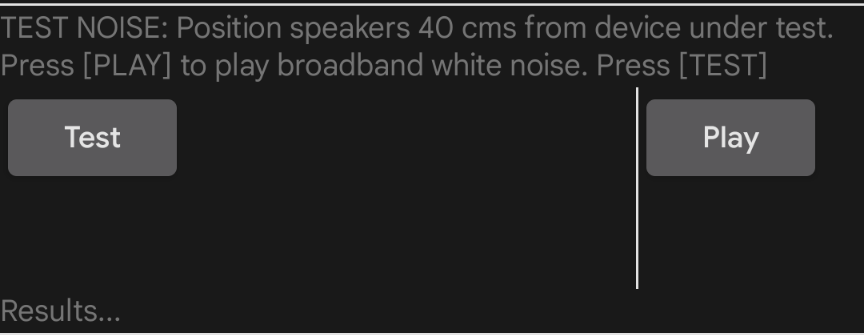

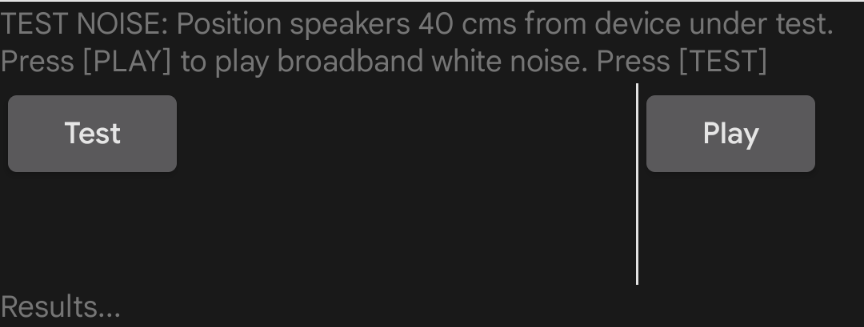

      Gambar 23. Menjalankan pengujian.

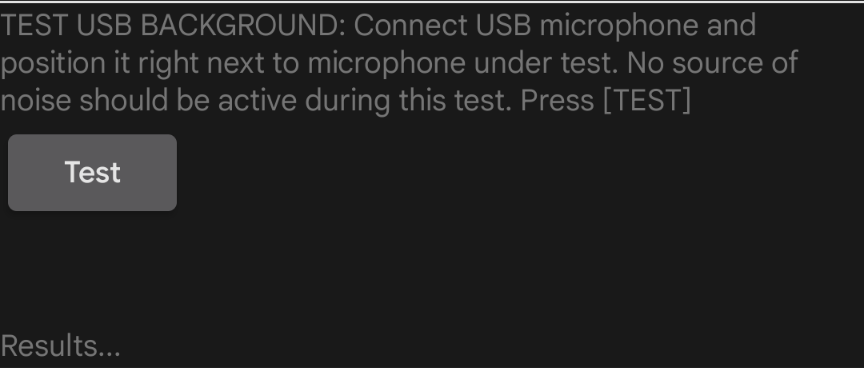

4. Untuk menguji latar belakang USB:

   1. Hubungkan mikrofon Referensi USB ke DUT dan posisikan dekat dengan mikrofon internal DUT.

   2. Ketuk UJI. Pengujian berjalan dan menampilkan hasil di layar.

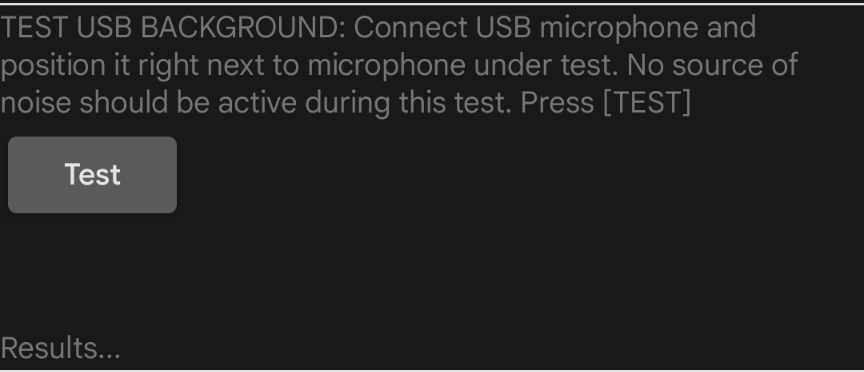

      Gambar 24. Mikrofon referensi USB.



      Gambar 25. Menjalankan pengujian.

5. Untuk menguji derau USB:

   1. Tempatkan mikrofon USB di posisi yang sama seperti pada pengujian sebelumnya.

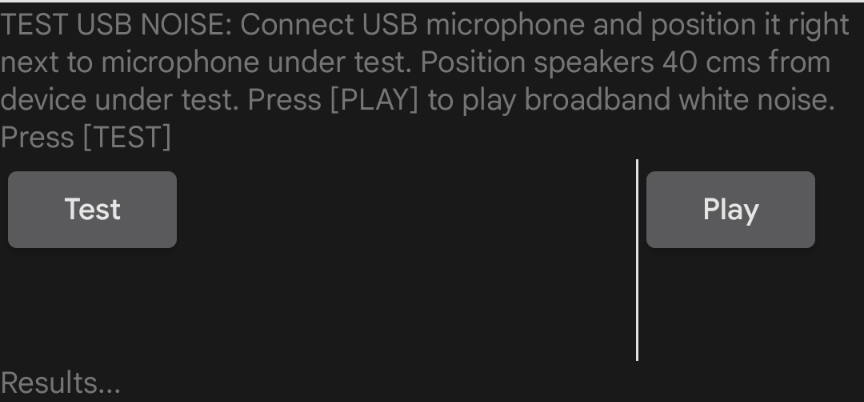

   2. Ketuk PUTAR. Speaker memutar suara broadband.

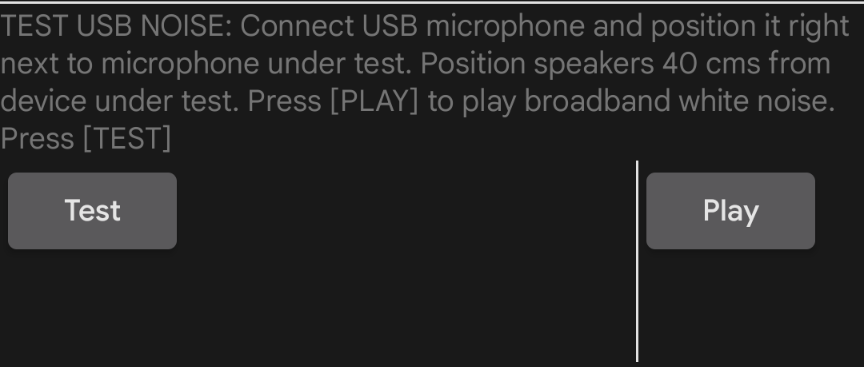

   3. Ketuk UJI. Pengujian berjalan dan menampilkan hasil di layar.

6. Lihat hasil untuk keempat bagian pengujian. Ulangi bagian sesuai kebutuhan.



   Gambar 26. Hasil pengujian.

7. Jika pengujian lulus, tekan tanda centang hijau. Jika pengujian gagal, tekan !.
