تتطلّب مجموعة اختبارات الصوت هذه تدخلًا بشريًا وبعض الأجهزة الخارجية، بما في ذلك مفتاح إلكتروني لإعادة توجيه الصوت ومحوِّل أو واجهة USB إلى إشارة تمثيلية، وميكروفون مرجعي USB وسماعات خارجية.
للوصول إلى الاختبارات الواردة في هذه الصفحة، اتّبِع التعليمات الواردة في تعليمات عامة.
اختبار وقت استجابة ميزة "الاستماع إلى صوتك"
يقيس اختبار وقت استجابة ميزة "التسجيل الصوتي المتكرّر" إجمالي الوقت المستغرَق من إنشاء إشارة صوتية إلى رصد تلك الإشارة نفسها. يتم استخدام قياس الوقت هذا كبديل لقياس وقت الاستجابة الإجمالي لنظام الصوت.
يتم قياس وقت الاستجابة على عدة مسارات بيانات، بما في ذلك: * من السماعة إلى الميكروفون، * من إخراج الصوت إلى الإدخال عبر USB، * من إخراج الصوت التناظري مقاس 3.5 مم إلى الإدخال إذا كان الجهاز يتيح ذلك.
اختيار الأجهزة الملحقة
إذا كان الجهاز يحتوي على مقبس سماعة رأس تمثيلية مقاس 3.5 ملم، ستحتاج إلى محوِّل صوت أو "مقبس". يحتوي على أجهزة إلكترونية تعيد توجيه إشارة إخراج الصوت إلى إدخال الصوت.
الشكل 1: مقبس إعادة توجيه الصوت
لاختبار USB، لديك خياران. يمكنك استخدام محوِّل صوتي متصل بمحوِّل USB إلى إشارة تمثيلية، كما هو موضّح هنا:
الشكل 2: مقبس إعادة توجيه الصوت متصل بمحوِّل USB إلى إشارة تمثيلية
أو يمكنك استخدام واجهة صوت USB مع الكابلات التي تربط المخرج بالمدخل.
هذه التعليمات مخصّصة لجهاز Presonus AudioBox USB 96: * يُرجى توصيل موصل الإدخال 1 بمخرج L الرئيسي. * وصِّل موصل الإدخال 2 بمخرج Main Out R. * اضبط مقبض الإدخال 1 على وضع "مستقيم للأعلى". * اضبط مقبض الإدخال 2 على وضع "أعلى". * اضبط مقبض "الهواتف" على 0. * اضبط مقبض أداة "المزجّ" على أقصى يسار الشاشة للتشغيل. * اضبط المقبض الرئيسي على 45 درجة تقريبًا إلى اليسار من الوضع العمودي (10:30 تقريبًا على خلفية شاشة الساعة).
الشكل 3: واجهة صوت USB ذات الإعدادات الصحيحة
الشكل 4: واجهة صوت USB معروضة من الأعلى مع عمليات الربط الصحيحة
إجراء الاختبار
بعد إعداد الأجهزة الطرفية المحدّدة، يمكنك إجراء اختبار وقت استجابة loopback الصوتي لقياس وقت استجابة loopback على جميع المسارات المتوافقة مع جهاز DUT:
اختبار مكبّر الصوت الداخلي مع الميكروفون الداخلي (مسار مكبّر الصوت/الميكروفون):
يُرجى إجراء هذا الاختبار في غرفة هادئة.
ضَع جهاز DUT بشكل مسطح على طاولة. إذا كان جهاز DUT في حافظة، قد تحتاج إلى إزالة هذه الحافظة.
انقر على بدء لمسار مكبّر الصوت/الميكروفون. يتم تشغيل سلسلة من تصاعدات الضوضاء، وفي نهاية عملية الاختبار، يتم عرض نتائج مسار مكبّر الصوت/الميكروفون. قد تحتاج إلى ضبط مستوى الصوت للحصول على قيمة ثقة كافية.
اختبِر مقبس سماعة الرأس التناظرية. (إذا لم يكن جهاز DUT مزوّدًا بمقبس سماعات رأس تمثيلية، يمكنك تخطّي هذه الخطوة).
- أدخِل مقبس loopback في مقبس سماعة الرأس التناظرية على جهاز DUT. يؤدي ذلك إلى تفعيل الزر بدء لهذا المسار.
- انقر على البدء. يتم توجيه السلسلة نفسها من أصوات الضوضاء من خلال مقبس سماعة الرأس ويتم قياس وقت الاستجابة. قد تحتاج إلى تعديل الحجم للحصول على قيمة ثقة كافية.
اختبِر منفذ USB. (إذا لم يكن لدى جهاز DUT منفذ USB ينفِّذ وضع مضيف USB، يمكنك تخطّي هذه الخطوة).
- وصِّل جهاز حلقة USB (المحوِّل ومقبس حلقة الاختبار أو واجهة USB مع كابلات حلقة الاختبار المناسبة) بوحدة التحكّم في البيانات.
- انقر على البدء. يتم توجيه السلسلة نفسها من أصوات الضوضاء من خلال محوِّل/واجهة USB ويتم قياس وقت الاستجابة. قد تحتاج إلى تعديل مستوى الصوت للحصول على قيمة ثقة كافية.
الإبلاغ عن النتائج:
- إذا كانت جميع المسارات تستوفي المعايير الواردة في Android CDD، ضَع علامة على الاختبار دالّة على اجتيازه.
- إذا لم يستوفِ أي مسار المعايير، ضَع علامة على الاختبار بأنّه تعذّر إكماله.
اختبار خط تردد الصوت
يستخدم هذا الاختبار محوِّل صوتي لتحديد خصائص مخرجَي الصوت العموديَين لليسار واليمين من مقبس الصوت التناظري مقاس 3.5 ملم. ويستخدم هذا الإجراء معلومات الميكروفون الواردة من المقبس لتسجيل الصوت وحساب ملف قياسي للتردد لكل قناة.
يتم تطبيق معيار بسيط لأقل طاقة متوقّعة في كل نطاق (من أصل أربعة نطاقات) على كل قناة.
لإجراء هذا الاختبار:
- اتّبِع التعليمات العامة للوصول إلى الاختبار.

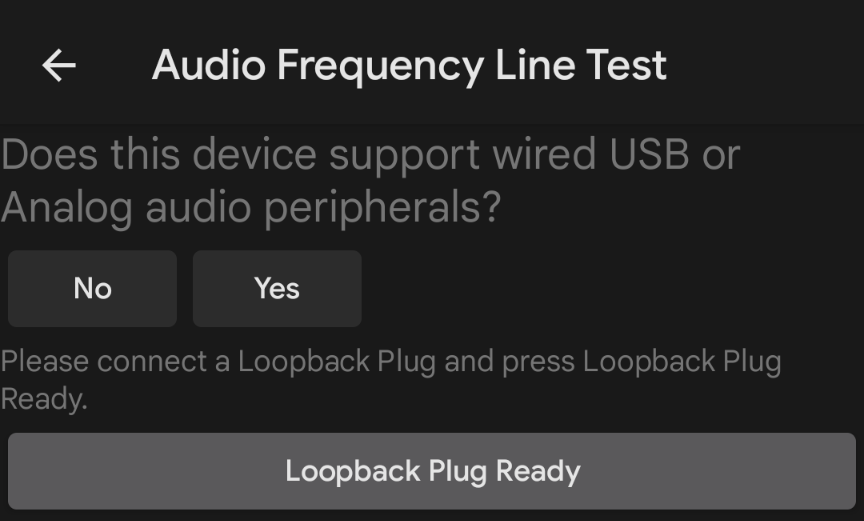

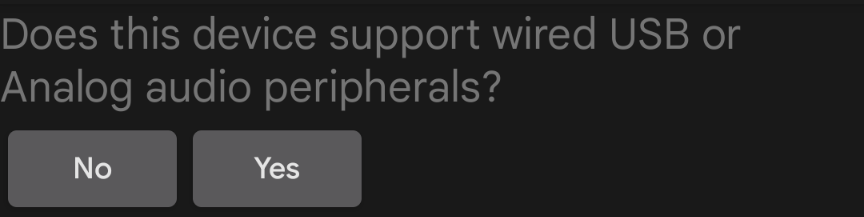

انقر على نعم أو لا للإبلاغ عمّا إذا كان الجهاز يحتوي على منفذ سماعة رأس. إذا لم يكن الأمر كذلك، ضَع علامة على الاختبار بأنّه اجتاز.
وصِّل مقبس loopback بموصّل سماعة الرأس (راجِع اختبار وقت استجابة loopback).
انقر على تم توصيل قابس LOOPBACK.
انقر على اختبار وانتظر حتى اكتمال الاختبار.

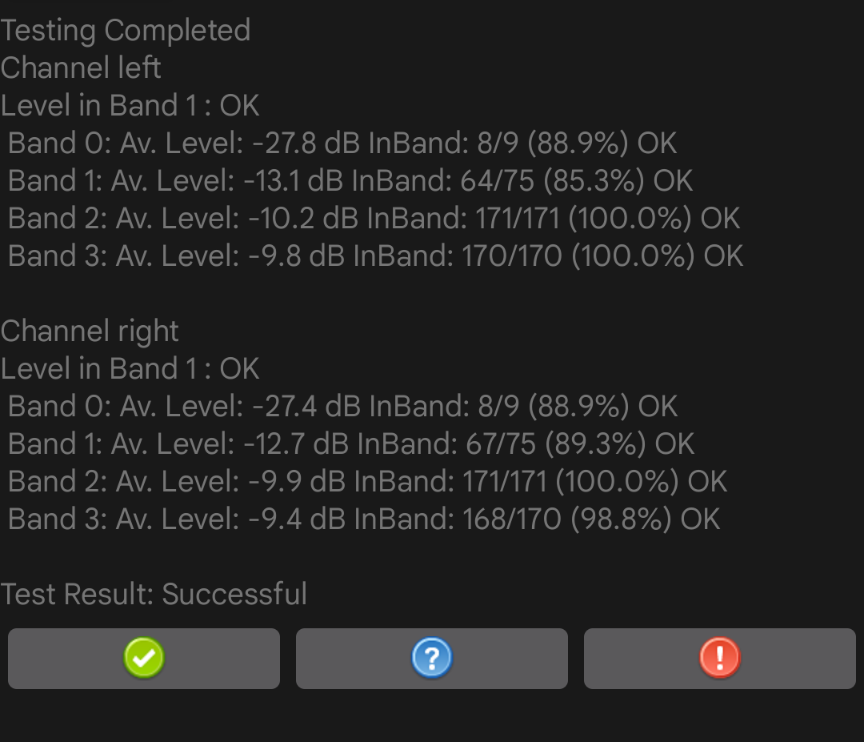

عند اكتمال الاختبار، يمكنك الاطّلاع على النتائج على شاشة الاختبار.
أبلِغ عن اختبار ناجح من خلال الضغط على زر علامة الاختيار الخضراء، أو اختبارٍ تعذّر إكماله من خلال الضغط على الزر الأحمر X.
اختبار مكبّر الصوت لتردد الصوت
يستخدم هذا الاختبار الإشارة التي تم تسجيلها بواسطة ميكروفون مرجعي خارجي USB لتقييم استجابة تردد مكبّرات الصوت.
يقدّم الميكروفون المرجعي استجابة صوتية هادئة وغير ملونة. غالبًا ما تُستخدَم هذه الميكروفونات مع معدات التحليل والقياس.
الحد الأدنى من خصائص الميكروفون المرجعي المقترَحة:
- استجابة ترددية منتظمة في النطاق من 100 هرتز إلى 20 كيلوهرتز: ± 2 ديسيبل نسبة الإشارة إلى الضوضاء 70 ديسيبل (مقاسة وفقًا لمقياس A-weighted)
- نسبة THD عند 1000 هرتز أقل من% 1 عند 127 ديسيبل SPL
تشمل الميكروفونات المقترَحة مقياس قياس USB من miniDSP المعتمَد ومقياس قياس USB من Dayton Audio UMM-6.
لإجراء الفحص:

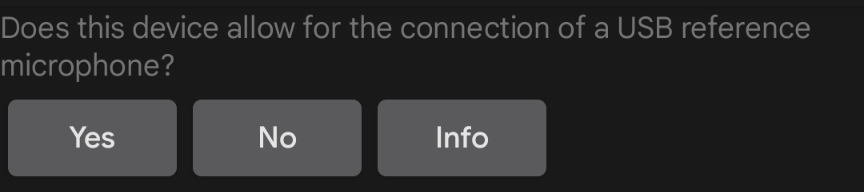

وصِّل ميكروفون مرجعي USB بالجهاز النموذجي ووضِّح الميكروفون على بعد 20 سم من الجهاز النموذجي وعموديًا على وسط الشاشة.
انقر على USB REFERENCE MICROPHONE READY (ميكروفون مرجعي USB جاهز).
انقر على اختبار وانتظر حتى اكتمال الاختبار.
عند اكتمال الاختبار، اطّلِع على النتائج على شاشة الاختبار.
أبلِغ عن اختبار ناجح من خلال الضغط على زر علامة الاختيار الخضراء، أو اختبارٍ تعذّر إكماله من خلال الضغط على الزر الأحمر X.
اختبار الميكروفون لتردد الصوت
يتطلب هذا الاختبار استخدام كلّ من مكبّرات صوت خارجية كمصدر للضوضاء البيضاء و ميكروفون مرجعي USB لمعايرة الميكروفون الداخلي لوحدة التحكّم في العينة. لا يجب أن توفّر مكبّرات الصوت استجابة ترددية "مسطّحة"، ولكن يجب أن توفّر تغطية جيدة من الترددات المنخفضة (100 هرتز) إلى الترددات العالية (20 كيلوهرتز).
لإجراء الفحص:
أبلِغ ما إذا كان جهاز DUT يتضمّن منفذًا ماديًا لإخراج الصوت. وإذا لم يكن الأمر كذلك، ضَع علامة على الاختبار بأنّه اجتاز الفحص.

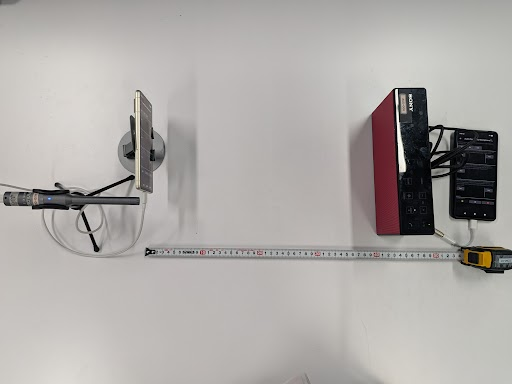

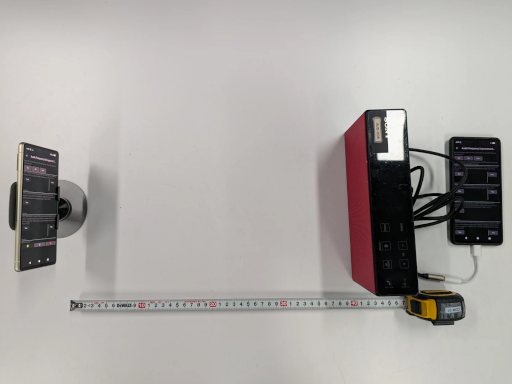

ضَع مكبّرات الصوت على مسافة 40 سم بشكل عمودي على وسط شاشة جهاز التحكّم في البيانات.
وصِّل مكبّرات الصوت الخارجية بوحدة التحكّم في الجهاز باستخدام مقبس سماعات الرأس أو مقبس إخراج الصوت. افصل أي ميكروفون USB متصل بجهاز DUT.
انقر على مكبّرات الصوت الخارجية جاهزة.
انقر على الاختبار 1 وانتظر حتى يكتمل الاختبار. عند اكتمال الاختبار، تظهر النتائج على شاشة الاختبار.
وصِّل ميكروفون مرجعي USB بالجهاز النموذجي للاختبار. يجب إبقاء مكبّرات الصوت الخارجية متصلّة ووضع الميكروفون بجانب الميكروفون الداخلي لوحدة التحكّم في الجهاز (DUT)، مع توجيهه نحو مكبّرات الصوت الخارجية.
انقر على USB REFERENCE MICROPHONE READY (ميكروفون مرجعي USB جاهز).
انقر على الاختبار 2 وانتظر حتى اكتمال الاختبار. عند اكتمال الاختبار، تظهر النتائج على شاشة الاختبار.
سجِّل نتائج الاختبار.
اختبار تردد الصوت غير المعالج
يتطلب هذا الاختبار مقياسًا لمستوى ضغط الصوت (SPL) بالإضافة إلى ميكروفون مرجعي USB ومكبّرات صوت خارجية.
إذا كان جهاز التحكّم في العينة يتضمّن تعريفًا لميزة "التردد الصوتي غير المعالج"، يجب اجتياز جميع أقسام هذا الاختبار. إذا لم يحدِّد DUT هذه الميزة، يمكن اجتياز الاختبار حتى إذا لم يتم اجتياز جميع الأقسام.
لإجراء الفحص:
وصِّل مكبّرات الصوت الخارجية بوحدة التحكّم في الجهاز باستخدام مقبس سماعات الرأس أو مقبس إخراج الصوت. افصل أي ميكروفون USB متصل بجهاز DUT.

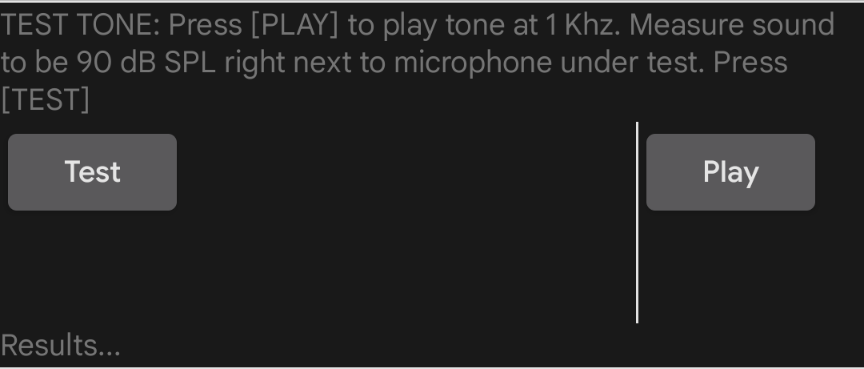

لإجراء اختبار النغمات:
- انقر على تشغيل.

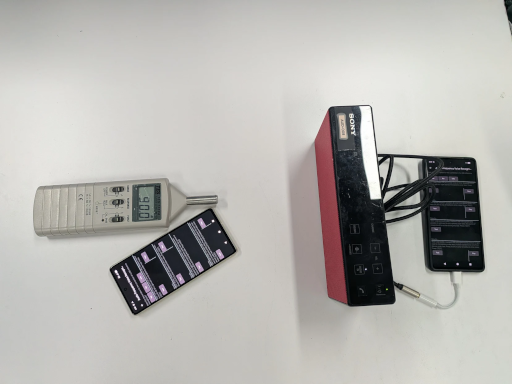

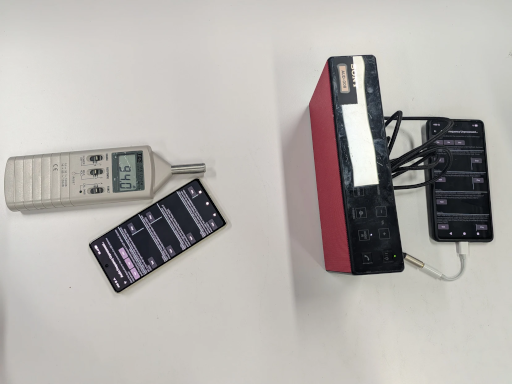

حرِّك مقياس SPL أمام مكبّرات الصوت إلى أن يرصد مستوى ضغط صوت يبلغ 94 ديسيبل SPL.
حرِّك مقياس SPL ذهابًا وإيابًا في خط مستقيم من مكبّرات الصوت في خط مستقيم من مكبّرات الصوت. دوِّن هذا الموقع الجغرافي.
حرِّك جهاز التحقّق من الأداء ووضِّح الميكروفون في الموقع نفسه تقريبًا الذي تم العثور عليه في الخطوة السابقة.
انقر على اختبار. يُجري جهاز DUT عملية تسجيل صوتي قصير ويُوقِف التشغيل تلقائيًا. إذا لزم الأمر، يمكنك أيضًا إيقاف التشغيل من خلال النقر على إيقاف.

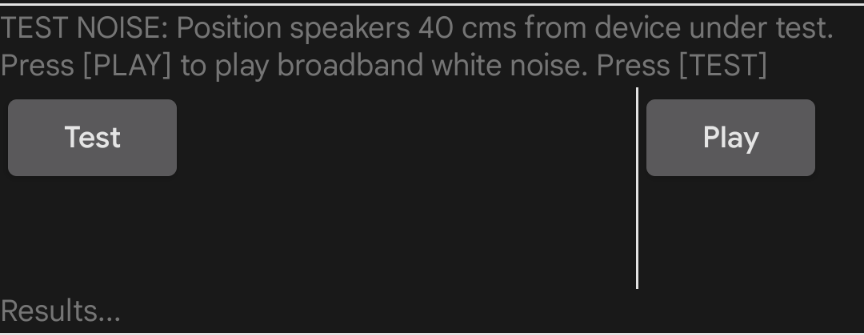

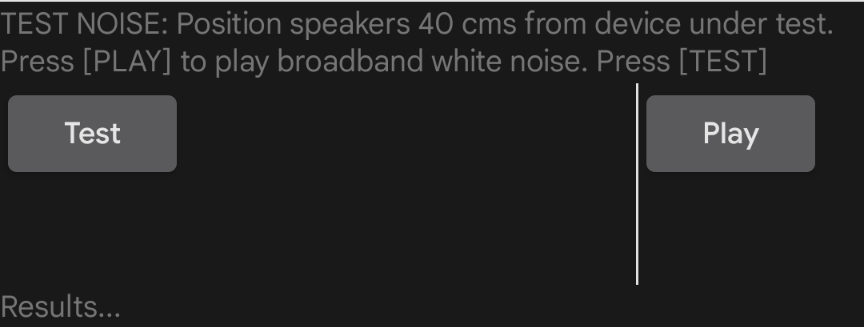

لإجراء اختبار الضوضاء:
ضَع مكبّرات الصوت بشكل عمودي على وسط شاشة جهاز التحكّم عن بُعد على بُعد 40 سم.
انقر على تشغيل.
انقر على اختبار وانتظر حتى اكتمال الاختبار. يتوقف التشغيل تلقائيًا عند اكتمال الاختبار.

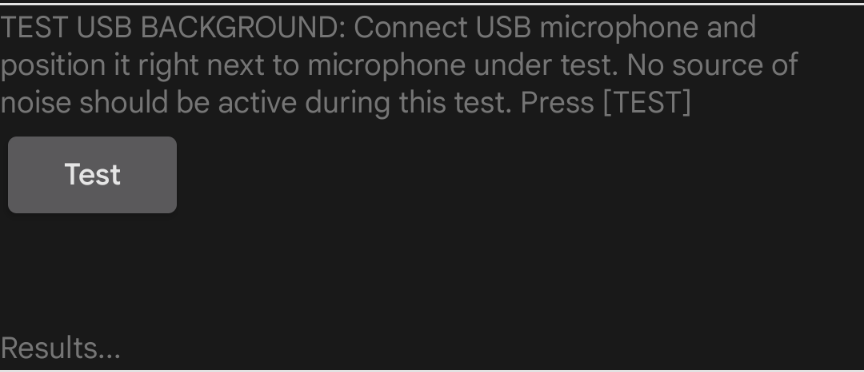

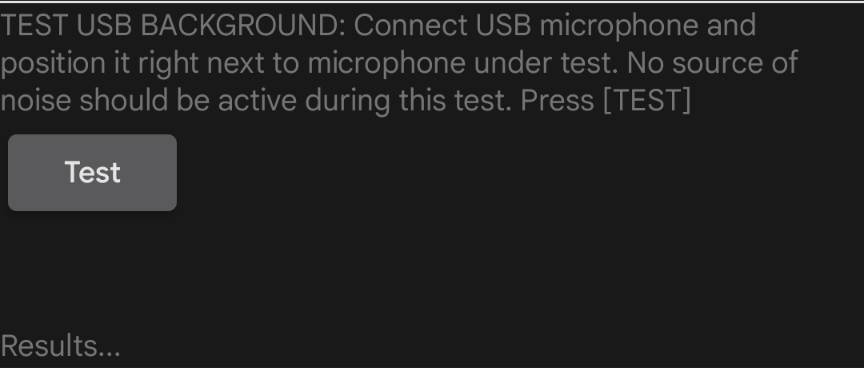

لاختبار خلفية USB:
- وصِّل ميكروفون مرجعي USB بالجهاز النموذجي ووضِّحه بالقرب من الميكروفون الداخلي للجهاز النموذجي.
انقر على اختبار. يؤدي هذا الإجراء إلى إجراء اختبار قصير وعرض النتائج على الشاشة.

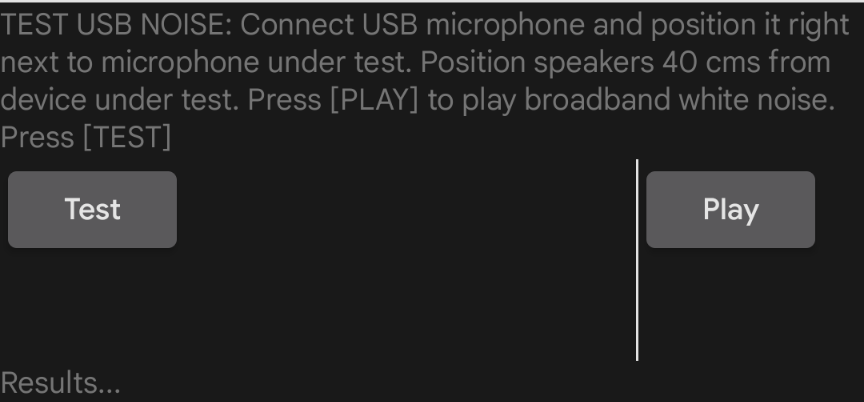

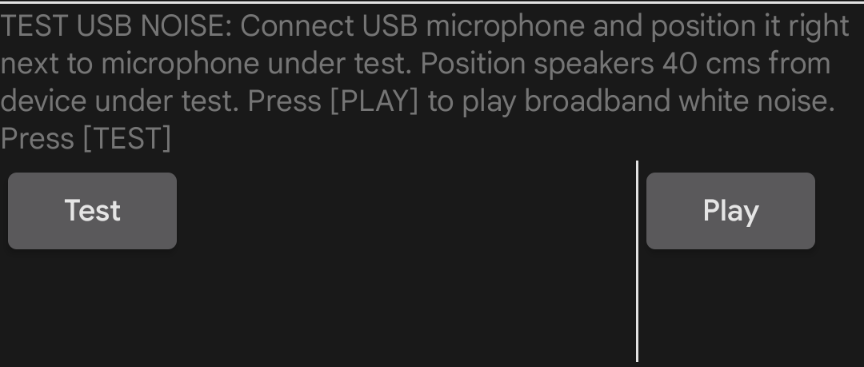

لاختبار الضوضاء في منفذ USB:
- ضَع ميكروفون USB في الموضع نفسه الذي استخدمته في الاختبار السابق.
- انقر على تشغيل. تُصدر مكبّرات الصوت ضوضاء ذات نطاق تردد واسع.
- انقر على اختبار. يؤدي هذا الإجراء إلى إجراء اختبار قصير وعرض النتائج على الشاشة.
يمكنك الاطّلاع على نتائج جميع الأقسام الأربعة من الاختبار. كرِّر الأقسام حسب الحاجة.
أبلِغ عن اختبار ناجح من خلال الضغط على زر علامة الاختيار الخضراء، أو اختبارٍ تعذّر إكماله من خلال الضغط على الزر الأحمر X.
