כדי לבצע את חבילת בדיקות האודיו הזו נדרשת התערבות אנושית וחומרה חיצונית מסוימת, כולל מתאם אודיו ל-loopback, מתאם או ממשק USB לאנלוגי, מיקרופון USB למדידת רמת האודיו ורמקולים חיצוניים.

כדי לגשת למבחנים שבדף הזה, פועלים לפי ההוראות שמפורטות בקטע הוראות כלליות.

בדיקת זמן האחזור של לולאה חוזרת (loopback)

בבדיקה של זמן האחזור של אודיו ב-loopback נמדד הזמן הכולל מהיצירה של אות אודיו ועד לזיהוי של אותו האות. מדידת הזמן הזו משמשת כמדד לזמן האחזור הכולל של מערכת האודיו.

זמן האחזור נמדד בכמה נתיבים של נתונים, כולל: * מהרמקול למיקרופון, * מפלט אודיו USB לקלט, * מפלט אנלוגי 3.5 מ"מ לקלט, אם המכשיר תומך בכך.

בחירת ציוד היקפי

אם במכשיר יש שקע אודיו אנלוגי של 3.5 מ"מ לאוזניות, תצטרכו מתאם אודיו ל-loopback או 'תקע'. הוא מכיל רכיבים אלקטרוניים שמנתבים אות פלט אודיו חזרה לקלט האודיו.

איור 1. תקע ל-loopback של אודיו

יש שתי אפשרויות לבדיקה של USB. אפשר להשתמש במתאם אודיו ל-loopback שמחובר למתאם USB לאנלוגי, כפי שמוצג כאן:

איור 2. תקע אודיו ל-loopback מחובר למתאם USB לאנלוגי

אפשר גם להשתמש בממשק אודיו USB עם כבלים שמחברים את הפלט לכניסה.

ההוראות האלה מיועדות למכשיר Presonus AudioBox USB 96: * מחברים את מחבר הקלט 1 ליציאה הראשית L. * מחברים את המחבר של Input 2 ל-Main Out R. * מגדירים את הלחצן Input 1 (קלט 1) כלפי מעלה. * מגדירים את הלחצן Input 2 ישר למעלה. * מגדירים את הלחצן Phones (טלפונים) למספר 0. * כדי להפעיל את ההקלטה, מסובבים את הלחצן של המיקסר עד לקצה השמאלי. * מכוונים את הלחצן הראשי ל-45 מעלות שמאלה מתנוחה ישרה (כ-10:30 בשעון).

איור 3. ממשק אודיו USB עם ההגדרות הנכונות

איור 4. ממשק אודיו USB שמוצג מלמעלה עם החיבורים הנכונים.

הרצת הבדיקה

אחרי שמגדירים את הפריטים החיצוניים שנבחרו, מריצים את הבדיקה של זמן האחזור של לולאת האודיו כדי למדוד את זמן האחזור של הלולאה בכל הנתיבים שנתמכים ב-DUT:

1. בודקים את הרמקול הפנימי למיקרופון הפנימי (נתיב הרמקול/המיקרופון):

   • כדאי לבצע את הבדיקה הזו בחדר שקט.

   • מניחים את ה-DUT במצב שטוח על שולחן. אם ה-DUT נמצא בנרתיק, יכול להיות שתצטרכו להסיר אותו.

   • מקישים על התחלה במסלול של הרמקול/המיקרופון. יושמעו סדרה של רעשי פיצוץ, ובסוף תהליך הבדיקה יוצגו התוצאות של המסלול 'רמקול/מיקרופ'. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

2. בודקים את שקע האוזניות האנלוגי. (אם למכשיר הבדיקה אין שקע אוזניות אנלוגי, מדלגים על השלב הזה).

   • מכניסים את תקע הלולאה החוזרת ליציאת האוזניות האנלוגיות ב-DUT. הפעולה הזו מפעילה את הלחצן התחלה של המסלול הזה.
   • מקישים על התחלה. אותה סדרה של התפרצויות רעש מנותבת דרך שקע האוזניות וזמן האחזור נמדד. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

3. בודקים את יציאת ה-USB. (אם ל-DUT אין יציאת USB שמטמיעה את מצב המארח של USB, אפשר לדלג על השלב הזה).

   • מחברים את מכשיר הלולאה החוזרת ב-USB (מתאם ושקע לולאה חוזרת או ממשק USB עם כבלים מתאימים ללולאה חוזרת) ל-DUT.
   • מקישים על התחלה. אותה סדרה של התפרצויות רעש מנותבת דרך המתאם או הממשק של ה-USB, והזמן האחזור נמדד. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.

4. מדווחים על התוצאות:

   • אם כל המסלולים עומדים בקריטריונים שמפורטים ב-Android CDD, מסמנים שהבדיקה עברה.
   • אם מסלול כלשהו לא עומד בקריטריונים, מסמנים את הבדיקה כ'נכשלה'.

בדיקת קו תדר אודיו

בבדיקה הזו נעשה שימוש במתאם אודיו ל-loopback כדי לאפיין את הפלט של אודיו הקו השמאלי והקו הימני מהשקע האנלוגי של 3.5 מ"מ. הוא משתמש בפידבק מהמיקרופון מהפלאג כדי לתעד אודיו ולחשב תגובת תדר לכל ערוץ.

לכל ערוץ מוחל קריטריון פשוט לאנרגיה המינימלית הצפויה בכל תדר (מתוך ארבעה).

כדי להריץ את הבדיקה הזו:

1. פועלים לפי ההוראות הכלליות כדי לגשת לבדיקה.

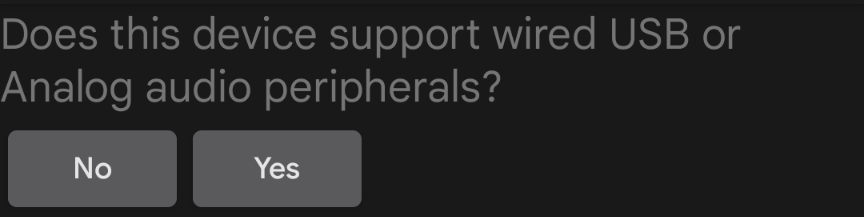

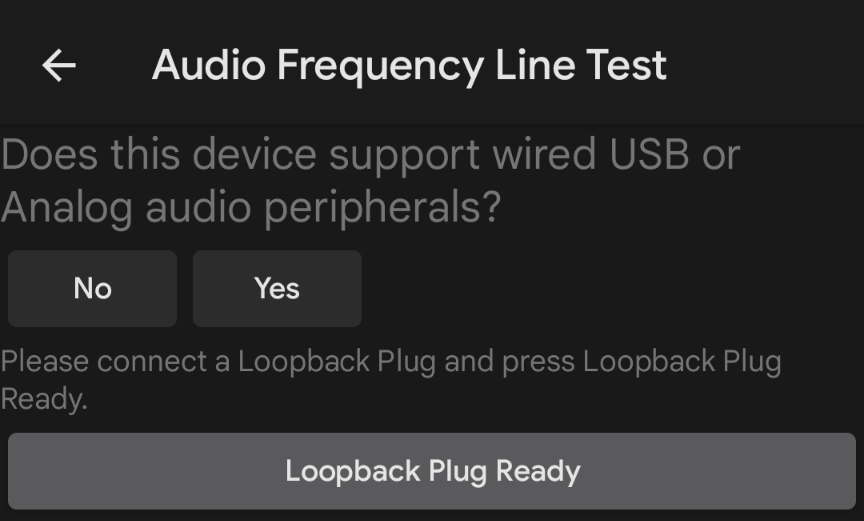

2. מקישים על כן או על לא כדי לדווח אם למכשיר יש יציאה פיזית לאוזניות. אם לא, מסמנים את הבדיקה כ'עברה'.



3. מחברים תקע לולאה למחבר של האוזניות (ראו בדיקת זמן האחזור של לולאה).

4. מקישים על LOOPBACK PLUG READY.



5. מקישים על בדיקה וממתינים לסיום הבדיקה.

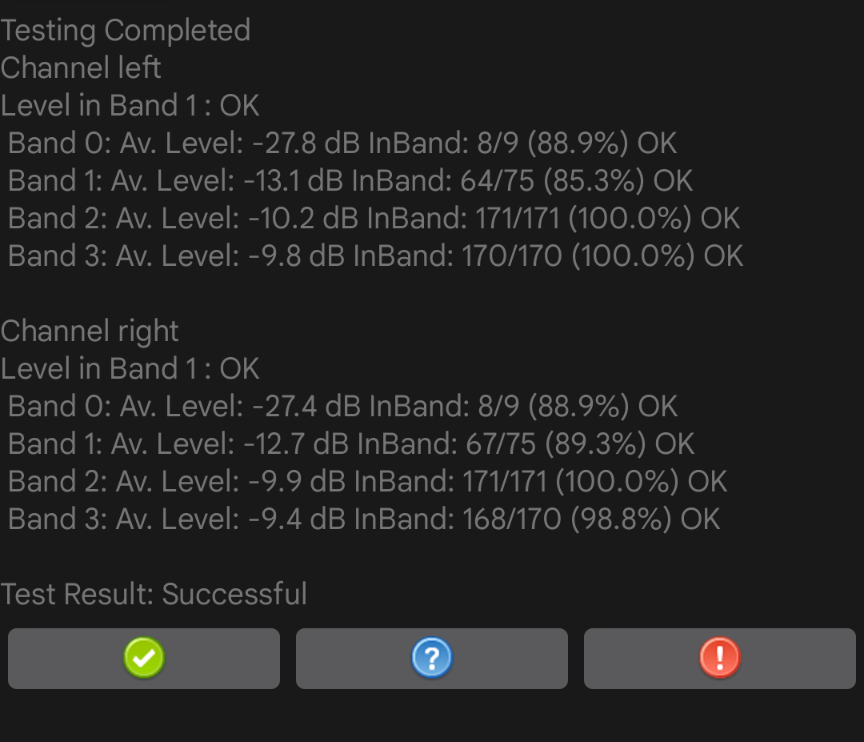

6. בסיום הבדיקה, בודקים את התוצאות במסך הבדיקה.



7. כדי לדווח על בדיקה שעברה, לוחצים על לחצן סימן הווי הירוק. כדי לדווח על בדיקה שנכשלה, לוחצים על לחצן X האדום.

בדיקת תדר האודיו של הרמקול

הבדיקה הזו מתבססת על האות שנלכד על ידי מיקרופון USB חיצוני, כדי להעריך את תגובת התדר של הרמקולים.

מיקרופון העזר מספק תגובה אודיו רגילה, ללא צבע. המיקרופונים האלה משמשים לרוב לציוד ניתוח ומדידה.

המאפיינים המינימליים המומלצים של מיקרופון העזר:

• תגובת תדר רגילה בטווח 100 Hz עד 20 kHz: +/- 2 dB יחס S/N‏ 70 dB (משוקלל A)
• יחס THD ב-1,000 Hz קטן מ-1% ב-127 dB SPL

המיקרופונים המומלצים כוללים את miniDSP USB measurement calibrated microphone ואת Dayton Audio UMM-6 USB Measurement Microphone.

כדי להריץ את הבדיקה:

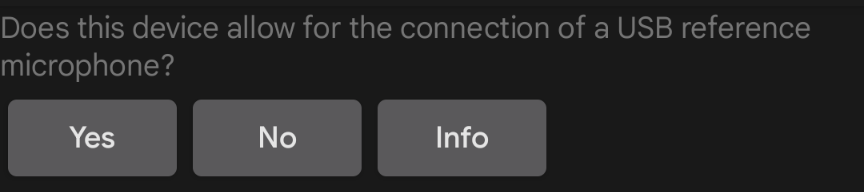

1. מחברים מיקרופון USB למכשיר הבדיקה וממקמים את המיקרופון במרחק 20 ס"מ מהמכשיר, בניצב למרכז המסך.



2. מקישים על USB REFERENCE MICROPHONE READY.



3. מקישים על בדיקה וממתינים לסיום הבדיקה.

4. בסיום הבדיקה, בודקים את התוצאות במסך הבדיקה.

5. כדי לדווח על בדיקה שעברה, לוחצים על לחצן סימן הווי הירוק. כדי לדווח על בדיקה שנכשלה, לוחצים על לחצן X האדום.

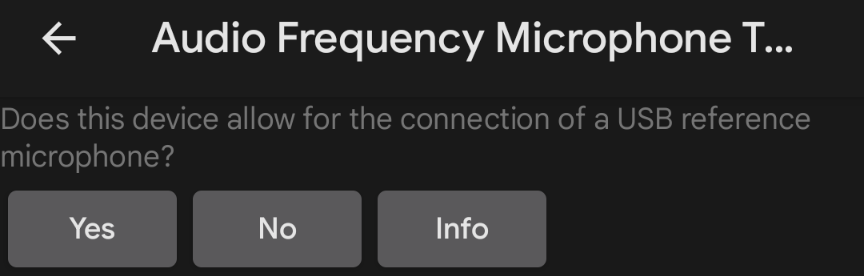

בדיקת המיקרופון בתדר אודיו

הבדיקה הזו דורשת גם רמקולים חיצוניים כמקור לרעשי רקע לבנים וגם מיקרופון USB למטרת כיול של המיקרופון הפנימי של ה-DUT. אין צורך שהרמקולים יהיו עם תגובת תדר 'שטוחה', אבל הם צריכים לכסות תדרים נמוכים (100 Hz) עד תדרים גבוהים (20 kHz).

כדי להריץ את הבדיקה:

1. מדווחים אם ל-DUT יש יציאת פלט אודיו פיזית. אם לא, מסמנים את הבדיקה כ'עברה'.

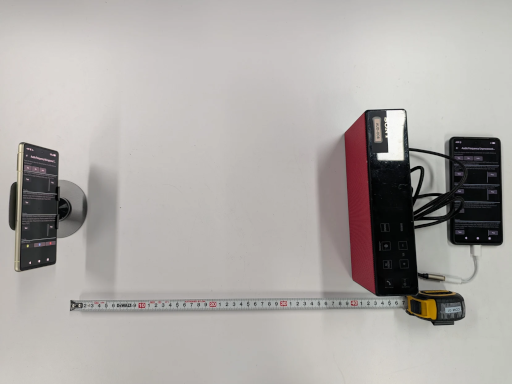

2. מציבים את הרמקולים במרחק 40 ס"מ בניצב אנכי למרכז המסך של ה-DUT.



3. מחברים רמקולים חיצוניים ל-DUT באמצעות מחבר האוזניות או מחבר הפלט. מנתקים כל מיקרופון USB שמחובר ל-DUT.

4. מקישים על רמקולים חיצוניים מוכנים.



5. מקישים על בדיקה 1 ומחכים לסיום הבדיקה. בסיום הבדיקה, התוצאות יוצגו במסך הבדיקה.

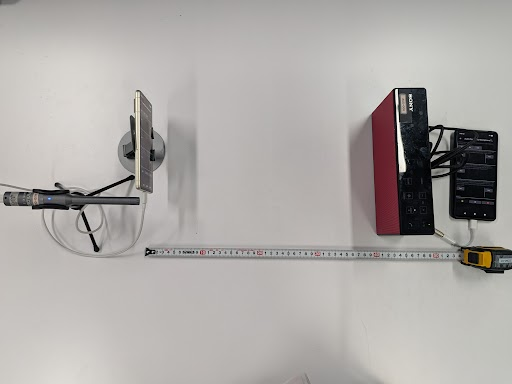

6. מחברים מיקרופון USB למכשיר הבדיקה. משאירים את הרמקולים החיצוניים מחוברים וממקמים את המיקרופון ליד המיקרופון הפנימי של ה-DUT, כך שיצביע על הרמקולים החיצוניים.



7. מקישים על USB REFERENCE MICROPHONE READY.



8. מקישים על בדיקה 2 וממתינים לסיום הבדיקה. בסיום הבדיקה, התוצאות יוצגו במסך הבדיקה.



9. מתעדים את תוצאות הבדיקה.

בדיקת תדירות אודיו ללא עיבוד

לבדיקה הזו נדרש מד לחץ קול (SPL) בנוסף למיקרופון USB למטרות בדיקה ורמקולים חיצוניים.

אם ל-DUT יש הגדרה לתכונה 'תדר אודיו ללא עיבוד', כל החלקים של הבדיקה הזו חייבים לעבור. אם התכונה הזו לא מוגדרת ב-DUT, אפשר לעבור את הבדיקה גם אם לא כל הקטעים עוברים.

כדי להריץ את הבדיקה:

1. מחברים רמקולים חיצוניים ל-DUT באמצעות מחבר האוזניות או מחבר הפלט. מנתקים כל מיקרופון USB שמחובר ל-DUT.

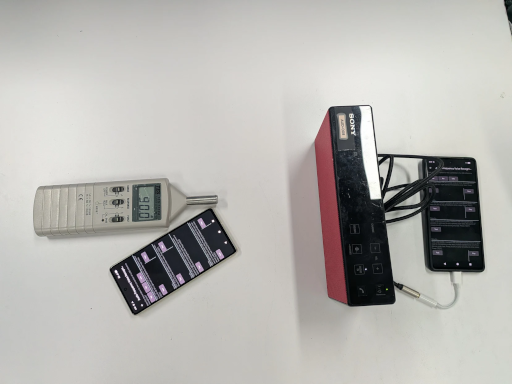

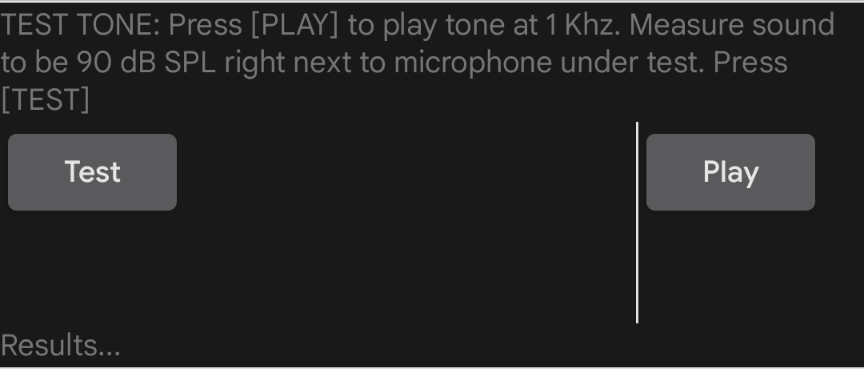

2. כדי לבצע את בדיקת הטונים:

   1. מקישים על הפעלה.

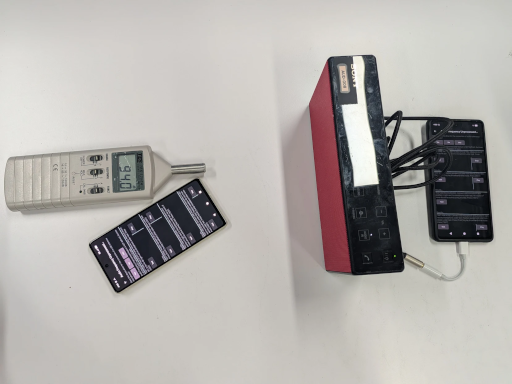

   2. מזיזים את מד ה-SPL מול הרמקולים עד שהוא מזהה רמת לחץ קול של 94 dB SPL.



   3. מזיזים את מד ה-SPL קדימה ואחורה בקו ישר מהרמקולים. חשוב לזכור את המיקום הזה.



   4. מזיזים את ה-DUT ומניחים את המיקרופון בערך באותו מיקום שבו הוא היה בשלב הקודם.

   5. מקישים על בדיקה. ה-DUT מבצע הקלטת אודיו קצרה ומפסיק את ההפעלה באופן אוטומטי. במקרה הצורך, אפשר גם להפסיק את ההפעלה בהקשה על עצירה.

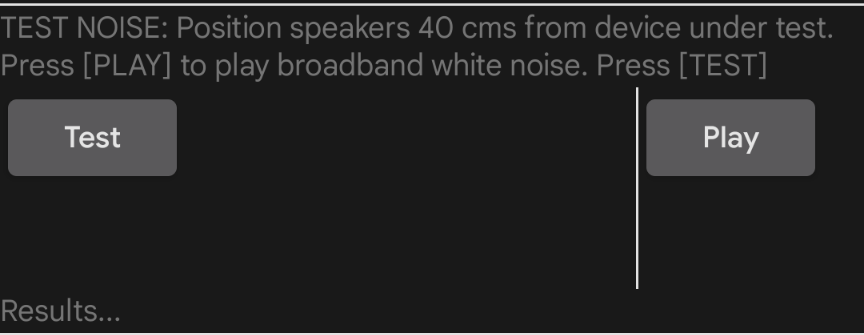

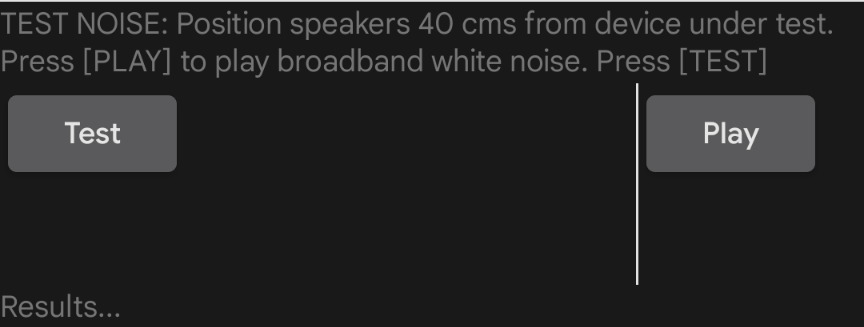

3. כדי לבצע את בדיקת הרעש:

   1. מניחים את הרמקולים בניצב למרכז המסך של ה-DUT במרחק 40 ס"מ.



   2. מקישים על הפעלה.

   3. מקישים על בדיקה וממתינים לסיום הבדיקה. ההפעלה תיפסק באופן אוטומטי בסיום הבדיקה.

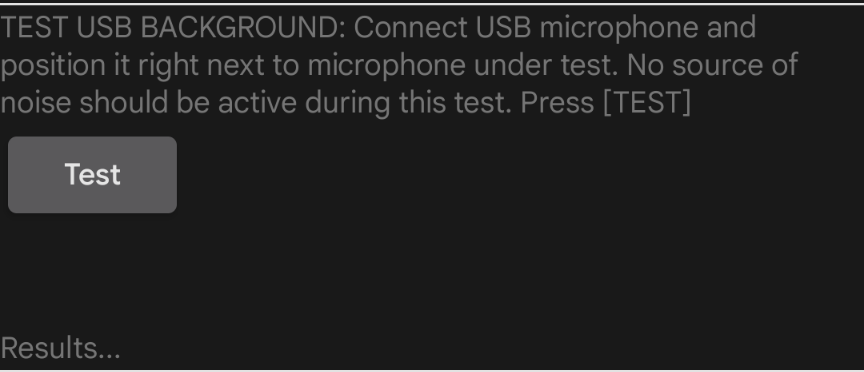

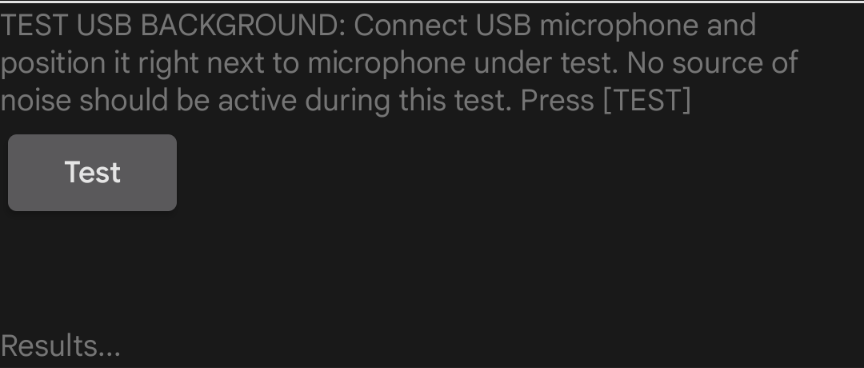

4. כדי לבדוק את הרקע של USB:

   1. מחברים מיקרופון USB למכשיר הבדיקה וממקמים אותו ליד המיקרופון הפנימי של המכשיר.

   2. מקישים על בדיקה. הפעולה הזו מפעילה בדיקה קצרה ומציגה את התוצאות במסך.

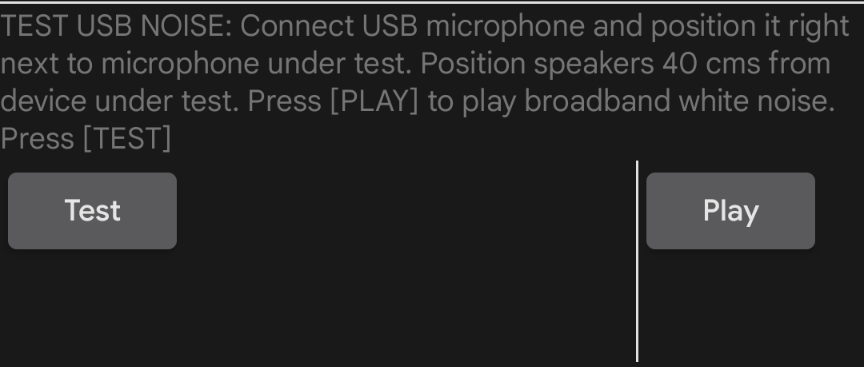

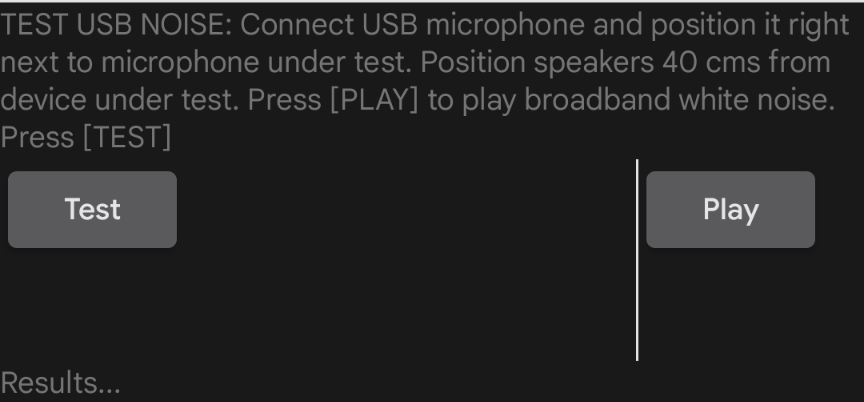

5. כדי לבדוק את הרעש ב-USB:

   1. מניחים מיקרופון USB באותו מיקום שבו הוא היה בבדיקה הקודמת.
   2. מקישים על הפעלה. הרמקולים מפיקים רעש בפס רחב.
   3. מקישים על בדיקה. הפעולה הזו מפעילה בדיקה קצרה ומציגה את התוצאות במסך.

6. הצגת התוצאות של כל ארבעת החלקים של הבדיקה. חוזרים על הקטעים לפי הצורך.



7. כדי לדווח על בדיקה שעברה, לוחצים על לחצן סימן הווי הירוק. כדי לדווח על בדיקה שנכשלה, לוחצים על לחצן X האדום.
