ऑडियो फ़्रीक्वेंसी टेस्ट

ऑडियो फ़्रीक्वेंसी के लिए, सीटीएस-वी टेस्ट के लिए, किसी व्यक्ति की मदद और कुछ बाहरी हार्डवेयर की ज़रूरत होती है. इनमें ऑडियो लूपबैक डोंगल, एक यूएसबी रेफ़रंस माइक्रोफ़ोन, और बाहरी स्पीकर शामिल हैं.

इस पेज पर मौजूद टेस्ट ऐक्सेस करने के लिए, सामान्य निर्देश देखें.

ऑडियो फ़्रीक्वेंसी लाइन टेस्ट रन करना

इस टेस्ट में, 3.5 मि॰मी॰ के ऐनलॉग जैक से निकलने वाले, बाईं और दाईं लाइन के ऑडियो आउटपुट की जानकारी पाने के लिए, ऑडियो लूपबैक डोंगल का इस्तेमाल किया जाता है. इस टेस्ट में, ऑडियो कैप्चर करने और हर चैनल के लिए फ़्रीक्वेंसी रिस्पॉन्स की गिनती करने के लिए, प्लग से मिलने वाले माइक के फ़ीडबैक का इस्तेमाल किया जाता है.

हर चैनल के लिए, हर बैंड (चार में से) में कम से कम इतनी एनर्जी होनी चाहिए.

यह टेस्ट रन करने के लिए:

1. टेस्ट ऐक्सेस करने के लिए, सामान्य निर्देशों का पालन करें.

2. यह बताने के लिए कि डिवाइस में हेडसेट पोर्ट है या नहीं, हां या नहीं पर टैप करें. अगर डिवाइस में हेडसेट पोर्ट नहीं है, तो स्क्रीन पर सबसे नीचे मौजूद, हरे रंग के सही के निशान पर टैप करके, टेस्ट को पास के तौर पर मार्क करें.



   पहली इमेज. ऑडियो फ़्रीक्वेंसी लाइन.

3. हेडसेट कनेक्टर में लूपबैक प्लग कनेक्ट करें. इसके लिए, ऑडियो लूपबैक प्लग देखें.

4. लूपबैक प्लग तैयार है पर टैप करें.



   दूसरी इमेज. लूपबैक प्लग तैयार है.

5. टेस्ट पर टैप करें और टेस्ट पूरा होने तक इंतज़ार करें.

6. टेस्ट पूरा होने के बाद, टेस्ट स्क्रीन पर नतीजे देखें.



   तीसरी इमेज. टेस्ट पूरा हुआ.

7. अगर टेस्ट पास हो गया है, तो हरे रंग के सही के निशान पर टैप करें. अगर टेस्ट फ़ेल हो गया है, तो ! पर टैप करें.

ऑडियो फ़्रीक्वेंसी स्पीकर टेस्ट रन करना

इस टेस्ट में, स्पीकर के फ़्रीक्वेंसी रिस्पॉन्स का आकलन करने के लिए, बाहरी यूएसबी रेफ़रंस माइक्रोफ़ोन से कैप्चर किए गए सिग्नल का इस्तेमाल किया जाता है.

रेफ़रंस माइक्रोफ़ोन, फ़्लैट और अनकलर्ड ऑडियो रिस्पॉन्स देता है. इन माइक्रोफ़ोन का इस्तेमाल अक्सर, विश्लेषण और मेज़रमेंट के लिए किया जाता है.

रेफ़रंस माइक्रोफ़ोन में, ये ज़रूरी सुविधाएं होनी चाहिए:

• 100 हर्ट्ज़ से 20 किलोहर्ट्ज़ की रेंज में फ़्लैट फ़्रीक्वेंसी रिस्पॉन्स: +/- 2 dB S/N रेशियो 70 dB (A-वेटेड)
• 1,000 हर्ट्ज़ पर टीएचडी रेशियो, 127 dB एसपीएल पर 1% से कम

सुझाए गए माइक्रोफ़ोन में, मिनीडीएसपी यूएसबी मेज़रमेंट कैलिब्रेटेड माइक्रोफ़ोन और डेटन ऑडियो यूएमएम-6 यूएसबी मेज़रमेंट माइक्रोफ़ोन शामिल हैं.

टेस्ट रन करने के लिए:

1. यह बताने के लिए कि DUT, यूएसबी रेफ़रंस माइक्रोफ़ोन के कनेक्शन को सपोर्ट करता है या नहीं, हां या नहीं पर टैप करें. अगर DUT, यूएसबी रेफ़रंस माइक्रोफ़ोन के कनेक्शन को सपोर्ट नहीं करता है, तो स्क्रीन पर सबसे नीचे मौजूद, हरे रंग के सही के निशान पर टैप करके, टेस्ट को पास के तौर पर मार्क करें.



   चौथी इमेज. यूएसबी माइक्रोफ़ोन सपोर्ट करता है.

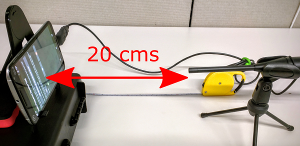

2. DUT से यूएसबी रेफ़रंस माइक्रोफ़ोन कनेक्ट करें. साथ ही, माइक्रोफ़ोन को DUT से 20 से॰मी॰ की दूरी पर और स्क्रीन के बीच में लंबवत रखें:



   पांचवीं इमेज. टेस्ट के लिए उपलब्ध डिवाइस.

3. यूएसबी रेफ़रंस माइक्रोफ़ोन तैयार है पर टैप करें.



   छठी इमेज. माइक्रोफ़ोन तैयार है.

4. टेस्ट पर टैप करें और टेस्ट पूरा होने तक इंतज़ार करें.

5. टेस्ट पूरा होने के बाद, टेस्ट स्क्रीन पर नतीजे देखें.

6. अगर टेस्ट पास हो गया है, तो हरे रंग के सही के निशान पर टैप करें. अगर टेस्ट फ़ेल हो गया है, तो ! पर टैप करें.

ऑडियो फ़्रीक्वेंसी माइक्रोफ़ोन टेस्ट रन करना

इस टेस्ट के लिए, वाइट नॉइज़ साउंड सोर्स के लिए बाहरी स्पीकर और DUT के इंटरनल माइक्रोफ़ोन को कैलिब्रेट करने के लिए, यूएसबी रेफ़रंस माइक्रोफ़ोन की ज़रूरत होती है. ज़रूरी नहीं है कि स्पीकर का फ़्रीक्वेंसी रिस्पॉन्स फ़्लैट हो. हालांकि, उनमें कम फ़्रीक्वेंसी (100 हर्ट्ज़) से लेकर ज़्यादा फ़्रीक्वेंसी (20 किलोहर्ट्ज़) तक की अच्छी कवरेज होनी चाहिए.

टेस्ट रन करने के लिए:

1. बताएं कि DUT में ऑडियो आउटपुट पोर्ट है या नहीं. अगर DUT में ऑडियो आउटपुट पोर्ट नहीं है, तो स्क्रीन पर सबसे नीचे मौजूद, हरे रंग के सही के निशान पर टैप करके, टेस्ट को पास के तौर पर मार्क करें.



   सातवीं इमेज. ऑडियो माइक्रोफ़ोन टेस्ट.

2. स्पीकर को DUT की स्क्रीन के बीच में लंबवत और 40 से॰मी॰ की दूरी पर रखें.



   आठवीं इमेज. टेस्ट के लिए उपलब्ध डिवाइस.

3. हेडफ़ोन या लाइन आउट कनेक्टर का इस्तेमाल करके, बाहरी स्पीकर को सहायक फ़ोन से कनेक्ट करें. DUT से कनेक्ट किए गए किसी भी यूएसबी माइक्रोफ़ोन को अनप्लग करें.

4. सहायक फ़ोन पर चलाएं पर टैप करें. इसके बाद, DUT पर टेस्ट पर टैप करें और टेस्ट पूरा होने तक इंतज़ार करें.



   नौवीं इमेज. टेस्ट नॉइज़.

5. DUT से यूएसबी रेफ़रंस माइक्रोफ़ोन कनेक्ट करें. बाहरी स्पीकर को कनेक्ट रखें और माइक्रोफ़ोन को DUT के इंटरनल माइक्रोफ़ोन के बगल में रखें. साथ ही, माइक्रोफ़ोन को बाहरी स्पीकर की ओर रखें.



   10वीं इमेज. डिवाइस की पोज़िशन.

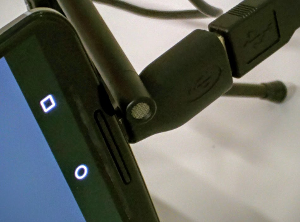

   11वीं इमेज. माइक्रोफ़ोन की पोज़िशन.

6. यूएसबी बैकग्राउंड की जांच करने के लिए, DUT पर टेस्ट पर टैप करें और टेस्ट पूरा होने तक इंतज़ार करें.



   12वीं इमेज. यूएसबी बैकग्राउंड की जांच करें.

7. सहायक फ़ोन पर चलाएं पर टैप करें. इसके बाद, DUT पर टेस्ट पर टैप करें और टेस्ट पूरा होने तक इंतज़ार करें.



   13वीं इमेज. यूएसबी नॉइज़ की जांच करें.

8. टेस्ट के नतीजे रिकॉर्ड करें.

ऑडियो फ़्रीक्वेंसी अनप्रोसेस्ड टेस्ट और आवाज़ पहचानने की सुविधा का टेस्ट रन करना

इस टेस्ट के लिए, यूएसबी रेफ़रंस माइक्रोफ़ोन और बाहरी स्पीकर के अलावा, साउंड प्रेशर लेवल (एसपीएल) मीटर की ज़रूरत होती है.

फ़्रीक्वेंसी अनप्रोसेस्ड टेस्ट के लिए, अगर DUT में ऑडियो फ़्रीक्वेंसी अनप्रोसेस्ड सुविधा की परिभाषा मौजूद है, तो इस टेस्ट के सभी सेक्शन पास होने चाहिए. अगर DUT में इस सुविधा की परिभाषा मौजूद नहीं है, तो कुछ सेक्शन फ़ेल होने पर भी टेस्ट पास हो सकता है.

टेस्ट रन करने के लिए:

1. बाहरी स्पीकर को सहायक फ़ोन से कनेक्ट करें. DUT से कनेक्ट किए गए किसी भी यूएसबी माइक्रोफ़ोन को अनप्लग करें.

2. टोन टेस्ट करने के लिए:

   1. सहायक फ़ोन पर चलाएं पर टैप करें.

   2. एसपीएल मीटर को स्पीकर से सीधी लाइन में तब तक आगे-पीछे ले जाएं, जब तक वह फ़्रीक्वेंसी अनप्रोसेस्ड टेस्ट के लिए 94 dB एसपीएल और फ़्रीक्वेंसी वॉइस रिकॉग्निशन टेस्ट के लिए 90 dB एसपीएल का साउंड प्रेशर लेवल डिटेक्ट न कर ले. यहां दी गई इमेज में, साउंड प्रेशर लेवल मीटर पर दिखने वाला साउंड प्रेशर लेवल दिखाया गया है:



      14वीं इमेज. प्रीसेट अनप्रोसेस्ड के लिए, टोन टेस्ट का सेटअप.



      15वीं इमेज. प्रीसेट वॉइस रिकॉग्निशन के लिए, टोन टेस्ट का सेटअप.

   3. DUT को घुमाएं और माइक्रोफ़ोन को पिछली पोज़िशन पर रखें.

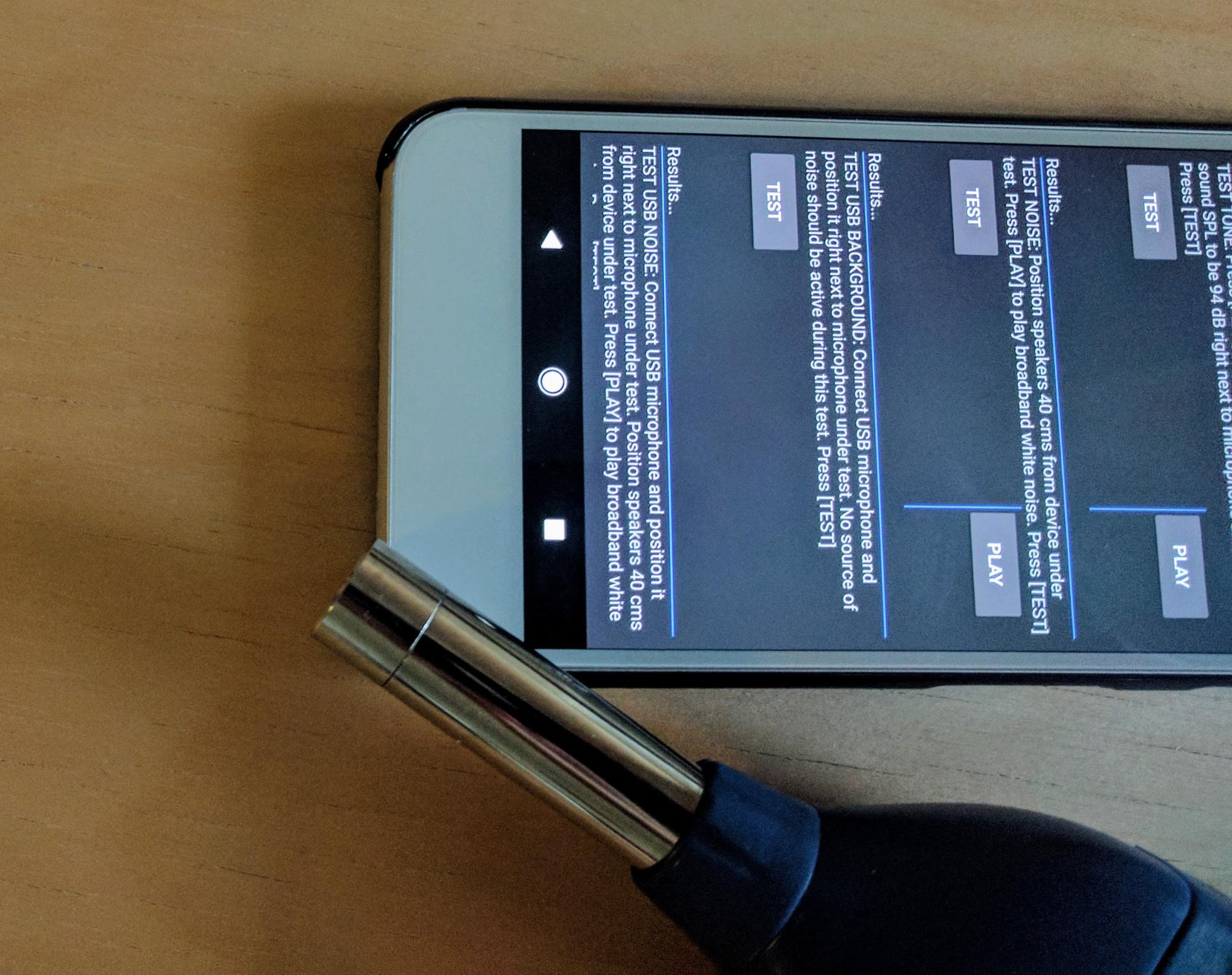

      16वीं इमेज. एसपीएल मीटर का प्लेसमेंट.

   4. सहायक फ़ोन पर चलाएं पर टैप करें.

   5. DUT पर टेस्ट पर टैप करें. DUT, ऑडियो को कुछ समय के लिए कैप्चर करता है.



      17वीं इमेज. ऑडियो कैप्चर.

3. नॉइज़ टेस्ट करने के लिए:

   1. स्पीकर को DUT की स्क्रीन के बीच में लंबवत और 40 से॰मी॰ की दूरी पर रखें.



      18वीं इमेज. स्पीकर का प्लेसमेंट.

   2. सहायक फ़ोन पर चलाएं पर टैप करें.

   3. DUT पर टेस्ट पर टैप करें और टेस्ट पूरा होने तक इंतज़ार करें.



      19वीं इमेज. टेस्ट रन किया जा रहा है.

4. यूएसबी बैकग्राउंड की जांच करने के लिए:

   1. DUT से यूएसबी रेफ़रंस माइक्रोफ़ोन कनेक्ट करें और उसे DUT के इंटरनल माइक्रोफ़ोन के पास रखें.

   2. टेस्ट पर टैप करें. टेस्ट रन होता है और स्क्रीन पर नतीजे दिखते हैं.



      20वीं इमेज. टेस्ट रन किया जा रहा है.

5. यूएसबी नॉइज़ की जांच करने के लिए:

   1. यूएसबी माइक्रोफ़ोन को पिछली पोज़िशन पर रखें.
   2. सहायक फ़ोन पर चलाएं पर टैप करें. स्पीकर, ब्रॉडबैंड नॉइज़ चलाता है.

   3. DUT पर टेस्ट पर टैप करें. टेस्ट रन होता है और स्क्रीन पर नतीजे दिखते हैं.



      21वीं इमेज. टेस्ट रन किया जा रहा है.

6. टेस्ट के सभी चार सेक्शन के नतीजे देखें. ज़रूरत के हिसाब से सेक्शन दोहराएं.

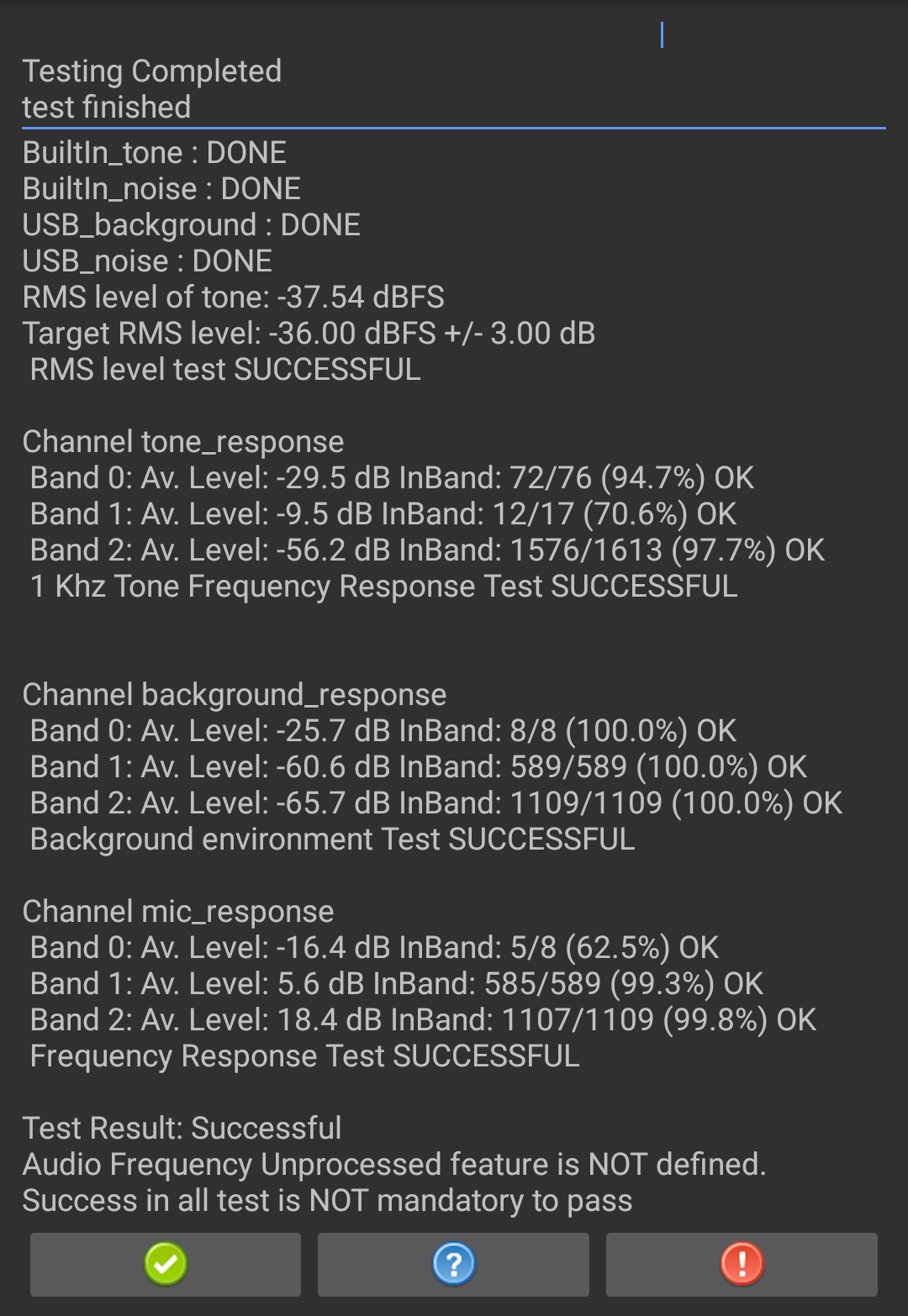

   22वीं इमेज. टेस्ट के नतीजे.

7. अगर टेस्ट पास हो गया है, तो हरे रंग के सही के निशान पर टैप करें. अगर टेस्ट फ़ेल हो गया है, तो ! पर टैप करें.
