اختبارات التردد الصوتي

تتطلّب اختبارات CTS-V لتردد الصوت تدخّلاً بشريًا وبعض الأجهزة الخارجية، بما في ذلك مفتاح حماية لتكرار الصوت وميكروفون مرجعي بمنفذ USB ومكبّرات صوت خارجية.

للوصول إلى الاختبارات في هذه الصفحة، يُرجى الاطّلاع على التعليمات العامة.

إجراء اختبار خط التردد الصوتي

يستخدم هذا الاختبار محوّل إرجاع الصوت لتحديد خصائص إخراج الصوت من مقبس الصوت التناظري مقاس 3.5 ملم. يستخدم الاختبار الملاحظات الواردة من الميكروفون من القابس لالتقاط الصوت وحساب استجابة التردد لكل قناة.

يتم تطبيق معيار للحد الأدنى من الطاقة المتوقعة في كل نطاق (من أصل أربعة) لكل قناة.

لإجراء هذا الاختبار:

1. اتّبِع التعليمات العامة للوصول إلى الاختبار.

2. انقر على نعم أو لا للإبلاغ عمّا إذا كان الجهاز يتضمّن منفذًا مخصصًا لسماعات الرأس. إذا لم يكن الجهاز يحتوي على منفذ مادي، يمكنك وضع علامة على الاختبار على أنّه ناجح من خلال النقر على علامة الصح الخضراء في أسفل الشاشة.

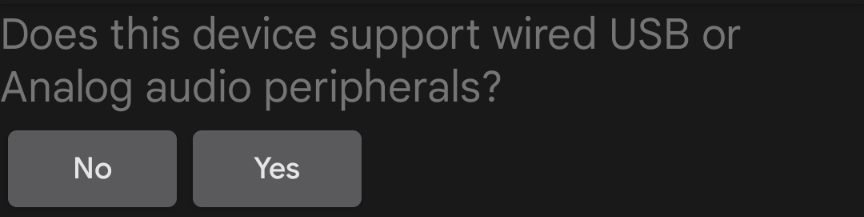

   الشكل 1: خط تردد الصوت

3. وصِّل قابس إعادة التوجيه بموصل سماعة الرأس (راجِع قابس إعادة توجيه الصوت).

4. انقر على جاهزية وصلة الإرجاع.

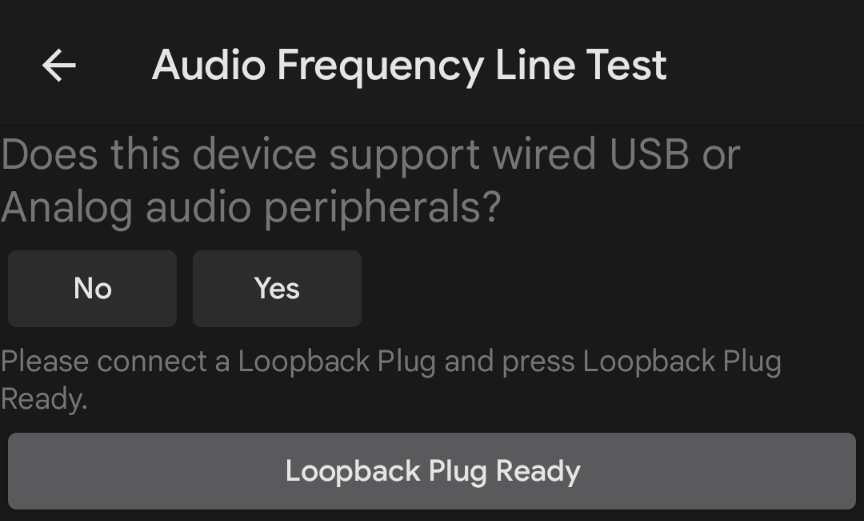

   الشكل 2: وصلة الربط الحلقي جاهزة.

5. انقر على اختبار وانتظِر إلى أن يكتمل الاختبار.

6. عند اكتمال الاختبار، يمكنك الاطّلاع على النتائج على شاشة الاختبار.

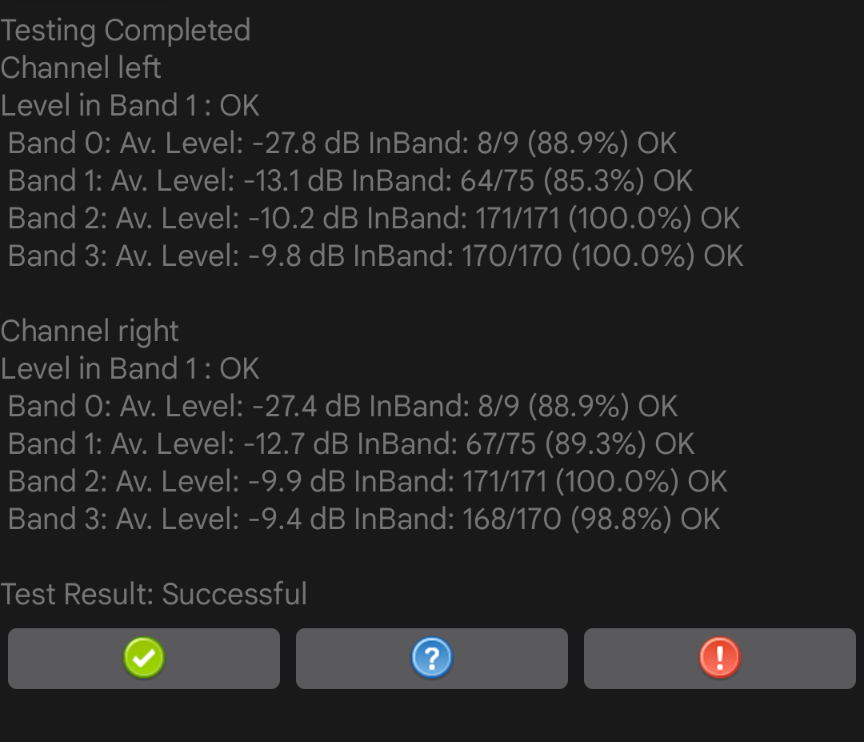

   الشكل 3: اكتمل الاختبار.

7. إذا اجتاز الاختبار، انقر على علامة الاختيار الخضراء. إذا تعذّر إجراء الاختبار، انقر على !.

تشغيل اختبار مكبّر الصوت بترددات الصوت

يستخدم هذا الاختبار الإشارة التي يلتقطها ميكروفون مرجعي خارجي متصل بمنفذ USB لتقييم استجابة مكبرات الصوت للترددات.

يوفّر الميكروفون المرجعي استجابة صوتية مسطّحة وغير ملوّنة. وغالبًا ما تُستخدَم هذه الميكروفونات في معدّات التحليل والقياس.

يجب أن يتضمّن الميكروفون المرجعي الحدّ الأدنى من الخصائص المقترَحة التالية:

• استجابة ترددية مسطّحة في النطاق من 100 هرتز إلى 20 كيلوهرتز: +/- 2 ديسيبل نسبة الإشارة إلى الضوضاء 70 ديسيبل (مرجّحة حسب A)
• معدّل التشويش التوافقي الكلي عند 1,000 هرتز أقل من ‎1% عند مستوى ضغط صوت يبلغ 127 ديسيبل

تشمل الميكروفونات المقترَحة ميكروفون miniDSP USB المعاير للقياس وميكروفون Dayton Audio UMM-6 USB للقياس.

لإجراء الفحص:

1. انقر على نعم أو لا للإبلاغ عمّا إذا كان الجهاز قيد الاختبار يتيح توصيل ميكروفون مرجعي بمنفذ USB. إذا لم يحدث ذلك، فضع علامة على الاختبار على أنه ناجح من خلال النقر على علامة الاختيار الخضراء في أسفل الشاشة.

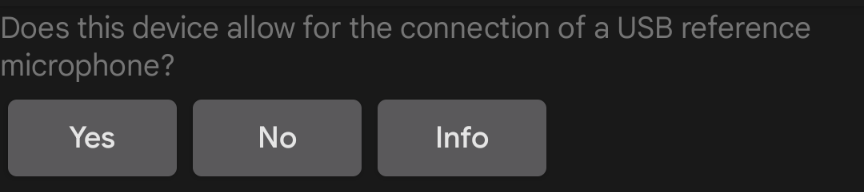

   الشكل 4. إتاحة استخدام ميكروفون USB

2. وصِّل ميكروفونًا مرجعيًا بمنفذ USB بالجهاز الذي يتم اختباره وضَع الميكروفون على بُعد 20 سم من الجهاز الذي يتم اختباره وبشكل عمودي على منتصف الشاشة:

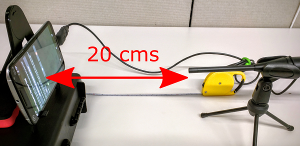

   الشكل 5: الجهاز قيد الاختبار

3. انقر على ميكروفون USB المرجعي جاهز.



   الشكل 6: الميكروفون جاهز.

4. انقر على اختبار وانتظر حتى يكتمل الاختبار.

5. عند اكتمال الاختبار، اطّلِع على النتائج على شاشة الاختبار.

6. إذا نجح الاختبار، انقر على علامة الصح الخضراء. إذا تعذّر الاختبار، انقر على !.

تشغيل اختبار الميكروفون بتردد الصوت

يتطلّب هذا الاختبار مكبّرات صوت خارجية لمصدر صوت الضوضاء البيضاء وميكروفونًا مرجعيًا بمنفذ USB لمعايرة الميكروفون الداخلي للجهاز الذي يتم اختباره. لا يلزم أن يكون لمكبّرات الصوت استجابة ترددية مسطّحة، ولكن يجب أن توفّر تغطية جيدة من الترددات المنخفضة (100 هرتز) إلى الترددات العالية (20 كيلوهرتز).

لإجراء الاختبار، اتّبِع الخطوات التالية:

1. تُستخدَم للإبلاغ عمّا إذا كان الجهاز قيد الاختبار يحتوي على منفذ إخراج صوتي. إذا لم يحدث ذلك، يمكنك وضع علامة على الاختبار على أنّه ناجح من خلال النقر على علامة الاختيار الخضراء في أسفل الشاشة.

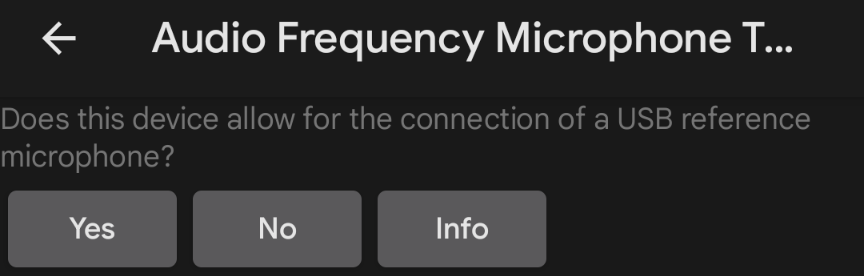

   الشكل 7. اختبار الميكروفون الصوتي

2. ضَع السمّاعات على بُعد 40 سم بشكل عمودي على وسط شاشة الجهاز الخاضع للاختبار.



   الشكل 8: الجهاز قيد الاختبار

3. وصِّل مكبّرات الصوت الخارجية بالهاتف الإضافي باستخدام موصِّل سماعات الرأس أو موصِّل مخرج الصوت. افصل أي ميكروفون USB متصل بالجهاز الخاضع للاختبار.

4. انقر على تشغيل على الهاتف المساعد، ثم انقر على اختبار على الجهاز قيد الاختبار، وانتظر حتى يكتمل الاختبار.

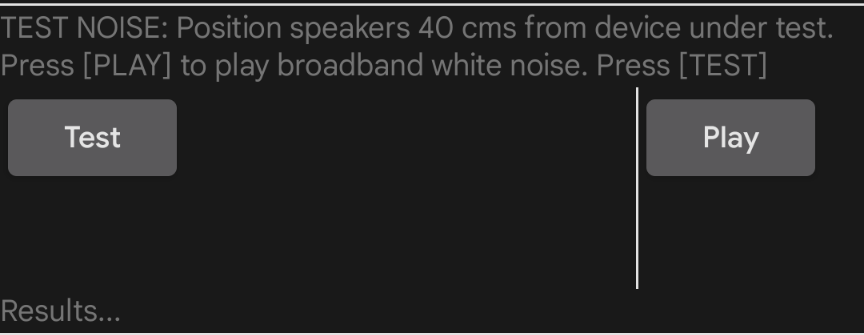

   الشكل 9: اختبِر الضوضاء.

5. وصِّل ميكروفونًا مرجعيًا بمنفذ USB بالجهاز الخاضع للاختبار. اترك مكبّرات الصوت الخارجية متصلة، وضَع الميكروفون بجانب الميكروفون الداخلي للجهاز الخاضع للاختبار، مع توجيهه نحو مكبّرات الصوت الخارجية.

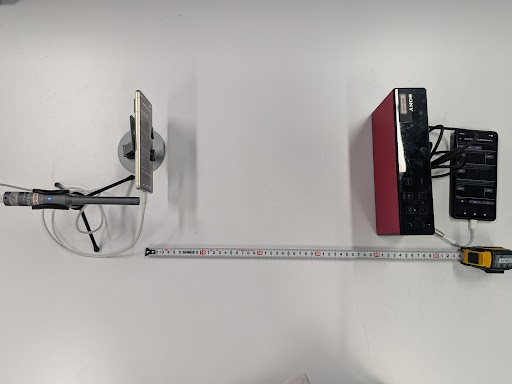

   الشكل 10: موضع الجهاز

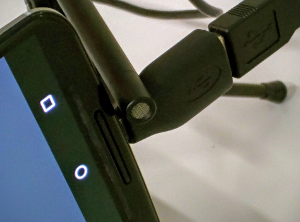

   الشكل 11. موضع الميكروفون

6. انقر على اختبار على الجهاز قيد الاختبار لاختبار تشغيل USB في الخلفية وانتظِر إلى أن يكتمل الاختبار.

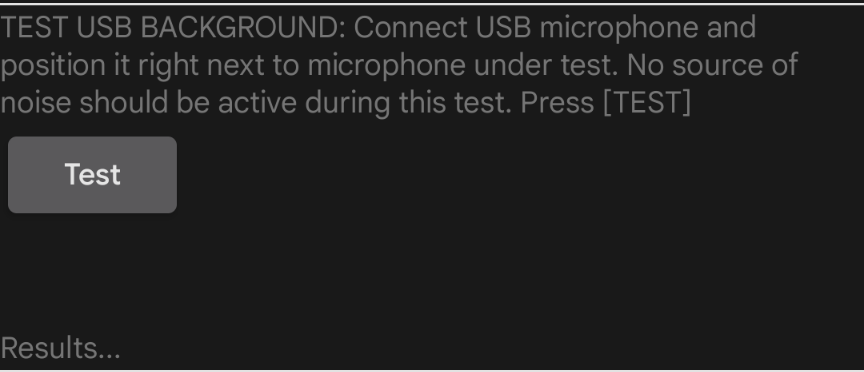

   الشكل 12: اختبار الخلفية على USB

7. انقر على تشغيل على الهاتف المساعد، ثم انقر على اختبار على الجهاز قيد الاختبار، وانتظر حتى يكتمل الاختبار.

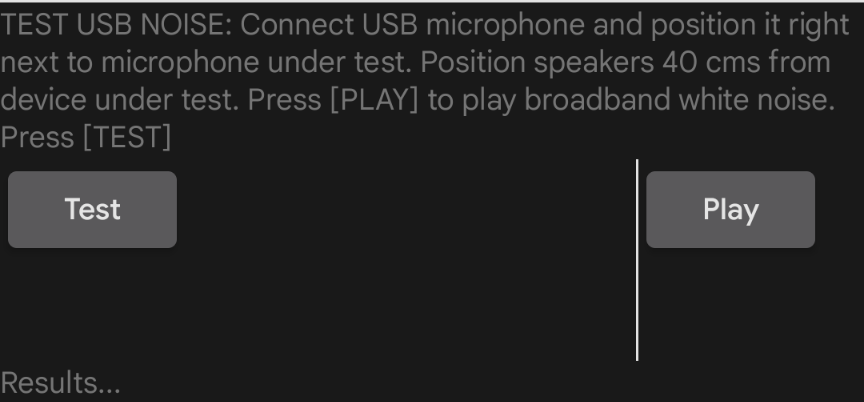

   الشكل 13: اختبار ضوضاء USB

8. سجِّل نتائج الاختبار.

إجراء اختبار التردد الصوتي غير المعالَج واختبار التعرّف على الصوت

يتطلّب هذا الاختبار مقياسًا لمستوى ضغط الصوت (SPL) بالإضافة إلى ميكروفون مرجعي بمنفذ USB ومكبّرات صوت خارجية.

بالنسبة إلى اختبار التردد غير المعالَج، إذا كان الجهاز الذي يتم اختباره يتضمّن تعريفًا لميزة التردد الصوتي غير المعالَج، يجب اجتياز جميع أقسام هذا الاختبار. إذا لم يحدّد الجهاز قيد الاختبار هذه الميزة، يمكن أن يجتاز الاختبار حتى إذا تعذّر تنفيذ بعض الأقسام.

لإجراء الاختبار، اتّبِع الخطوات التالية:

1. وصِّل مكبّرات صوت خارجية بالهاتف المساعد. افصل أي ميكروفون USB متصل بالجهاز قيد الاختبار.

2. لإجراء اختبار النغمة:

   1. انقر على تشغيل على الهاتف المساعد.

   2. حرِّك مقياس SPL ذهابًا وإيابًا في خط مستقيم من مكبّرات الصوت إلى أن يرصد مستوى ضغط صوت يبلغ 94 ديسيبل SPL لاختبار التردد غير المعالج و90 ديسيبل SPL لاختبار التعرُّف على الصوت حسب التردد. توضّح الأشكال التالية مستوى ضغط الصوت المعروض على مقياس مستوى ضغط الصوت:

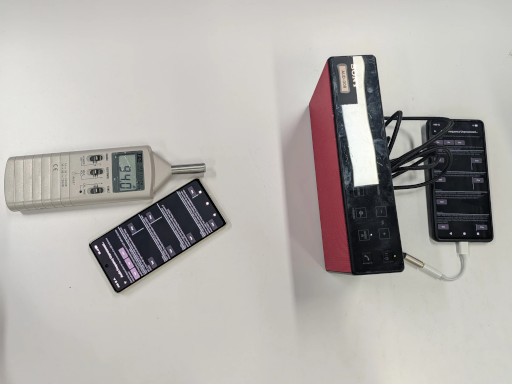

      الشكل 14: تم إعداد نغمة الاختبار للإعداد المُسبَق غير المعالَج.

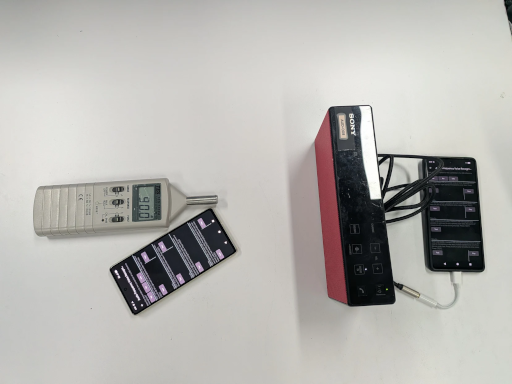

      الشكل 15. إعداد نغمة الاختبار للتعرّف على الصوت المُعَدّ مسبقًا

   3. انقل الجهاز قيد الاختبار وضع الميكروفون في الموضع نفسه تقريبًا الذي تم العثور عليه في الخطوة السابقة.

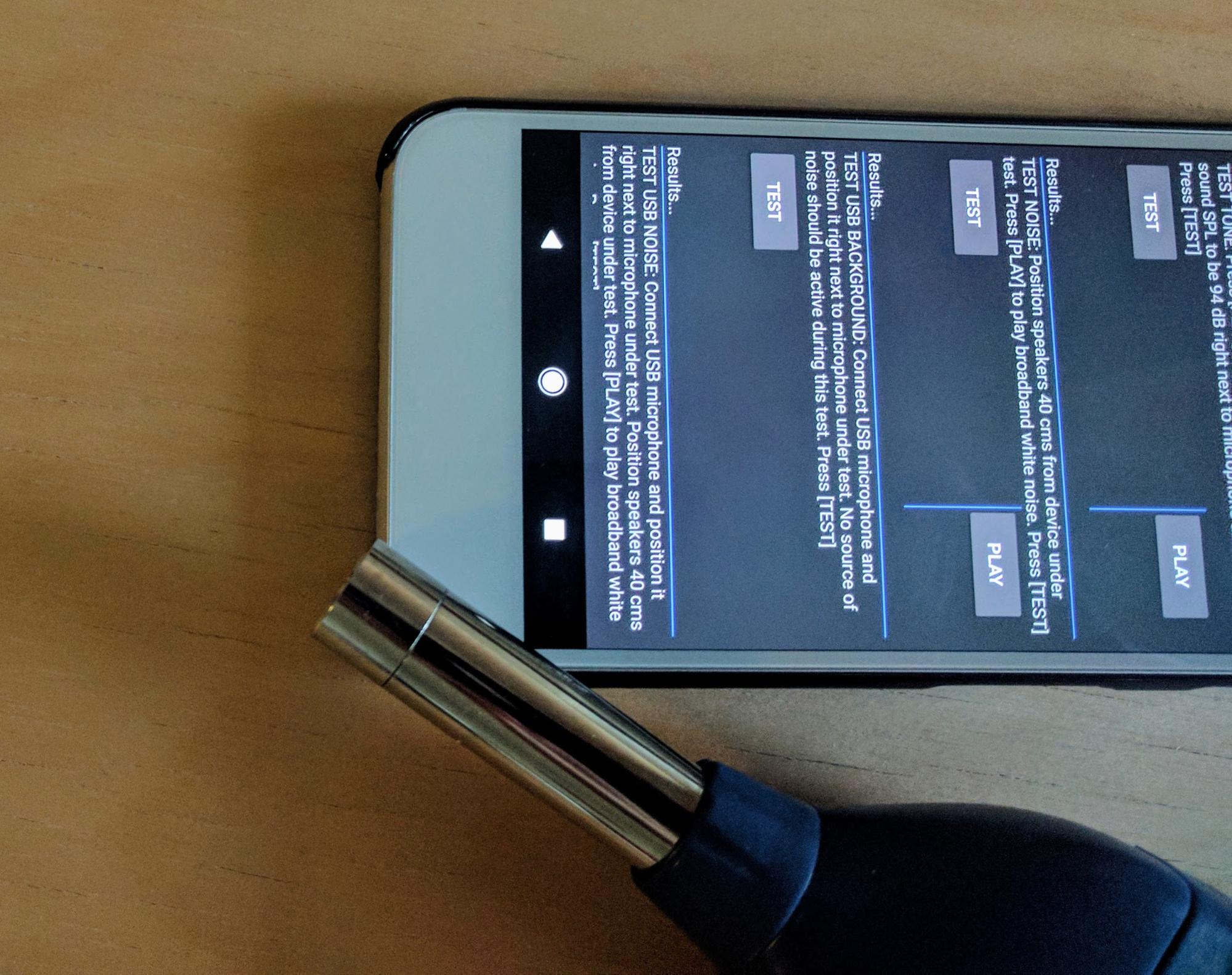

      الشكل 16. موضع مقياس مستوى ضغط الصوت

   4. انقر على تشغيل على الهاتف الثانوي.

   5. انقر على اختبار على الجهاز قيد الاختبار. يُجري الجهاز قيد الاختبار عملية تسجيل صوتي قصيرة.

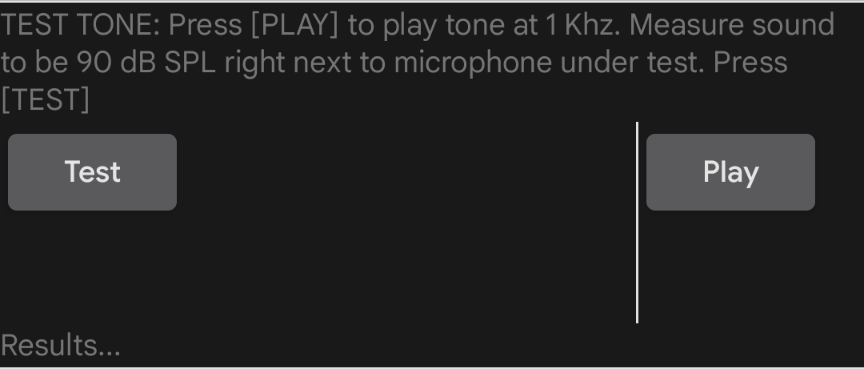

      الشكل 17: تسجيل الصوت

3. لإجراء اختبار الضوضاء:

   1. ضَع السمّاعات بشكل عمودي على منتصف شاشة الجهاز الخاضع للاختبار وعلى بُعد 40 سم.

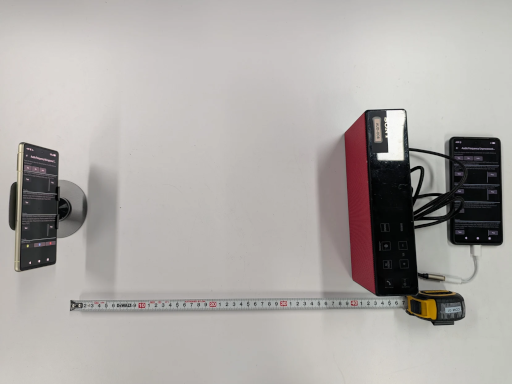

      الشكل 18. موضع مكبّر الصوت

   2. انقر على تشغيل على الهاتف المساعد.

   3. انقر على اختبار على الجهاز قيد الاختبار وانتظر حتى يكتمل الاختبار.

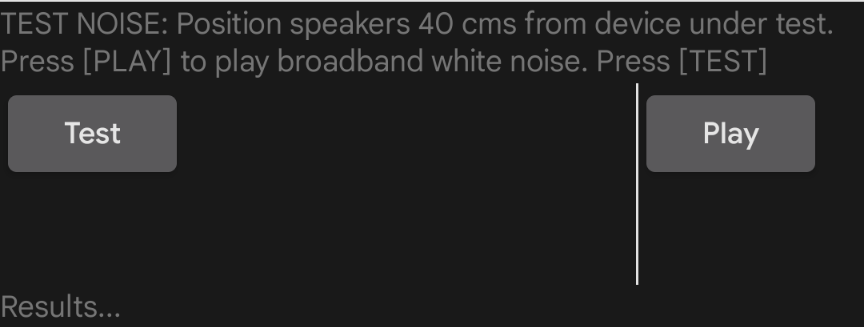

      الشكل 19. جارٍ إجراء الاختبار.

4. لاختبار الخلفية عبر USB:

   1. وصِّل ميكروفونًا مرجعيًا بمنفذ USB بالجهاز الذي يتم اختباره وضَعه بالقرب من الميكروفون الداخلي للجهاز.

   2. انقر على اختبار. يتم إجراء الاختبار وعرض النتائج على الشاشة.



      الشكل 20. جارٍ إجراء الاختبار.

5. لاختبار الضوضاء عبر USB، اتّبِع الخطوات التالية:

   1. ضَع ميكروفون USB في الموضع نفسه كما في الاختبار السابق.
   2. انقر على تشغيل على الهاتف المساعد. يشغّل مكبّر الصوت ضوضاء النطاق العريض.

   3. انقر على اختبار على الجهاز قيد الاختبار. يتم تشغيل الاختبار وعرض النتائج على الشاشة.

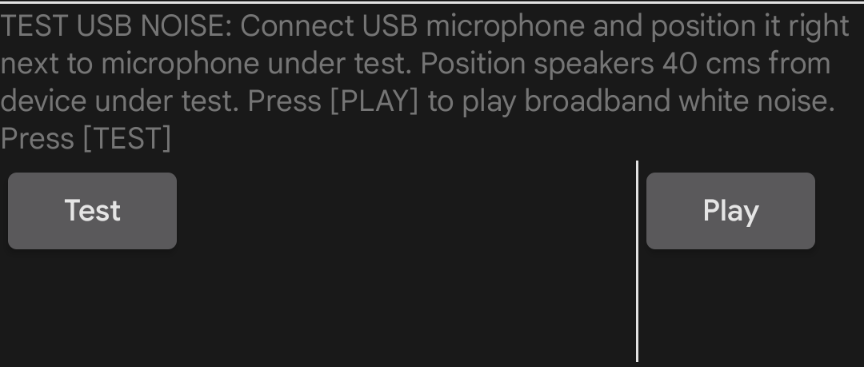

      الشكل 21: جارٍ إجراء الاختبار.

6. اطّلِع على نتائج جميع أقسام الاختبار الأربعة. كرِّر الأقسام حسب الحاجة.

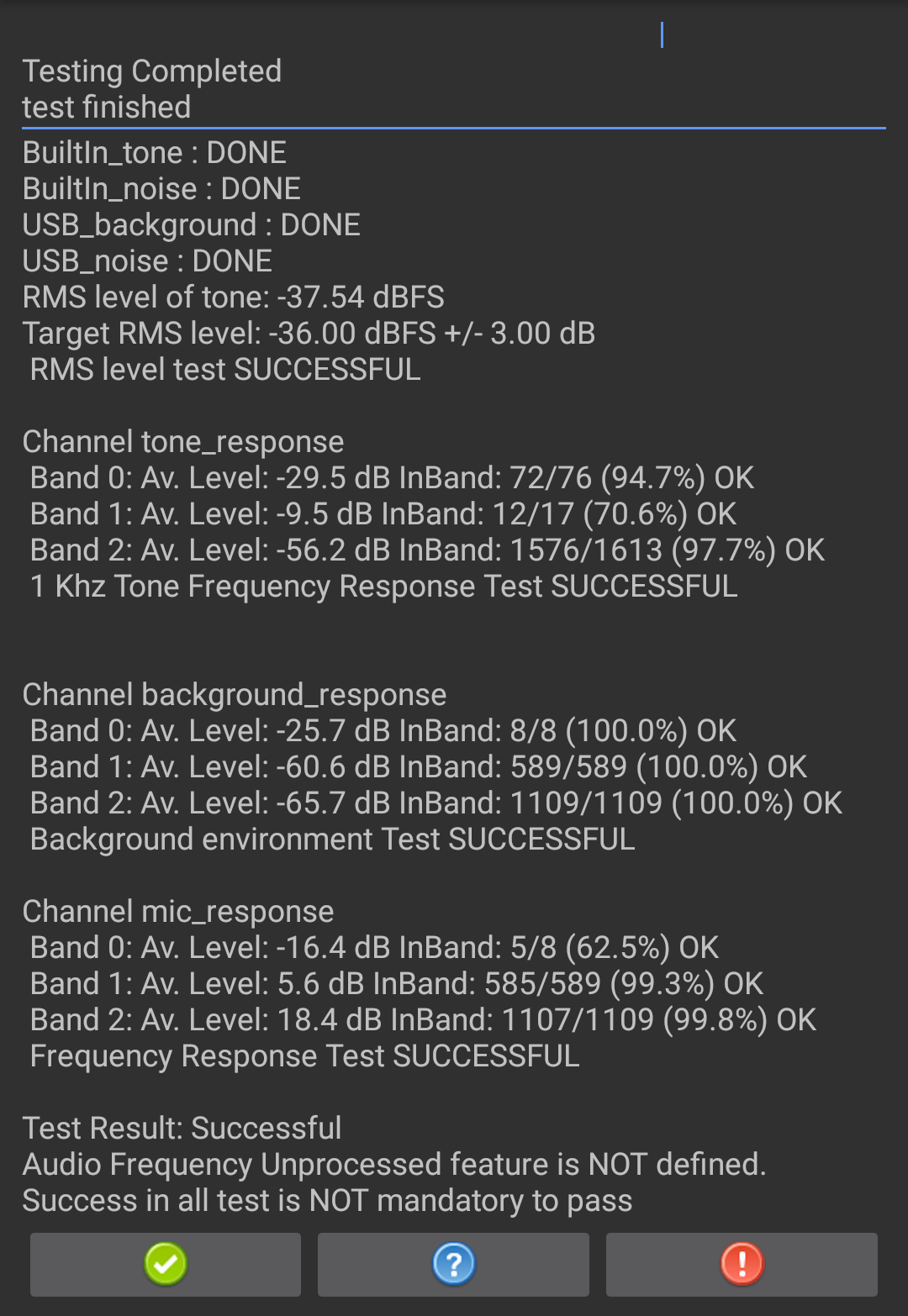

   الشكل 22: نتائج الاختبار

7. إذا نجح الاختبار، انقر على علامة الصح الخضراء. إذا تعذّر إجراء الاختبار، انقر على !.
