Tests de fréquence audio

Les tests CTS-V de fréquence audio nécessitent une intervention humaine et du matériel externe, y compris un dongle de bouclage audio, un micro de référence USB et des enceintes externes.

Pour accéder aux tests sur cette page, consultez Instructions générales.

Exécuter le test de ligne de fréquence audio

Ce test utilise un dongle de bouclage audio pour caractériser la sortie audio de ligne gauche et droite à partir de la prise analogique de 3,5 mm . Le test utilise le retour du micro à partir de la prise pour capturer l'audio et calculer une réponse en fréquence pour chaque canal.

Un critère d'énergie minimale attendue dans chaque bande (sur quatre) est appliqué pour chaque canal.

Pour exécuter ce test :

1. Suivez les instructions générales pour accéder au test.

2. Appuyez sur Oui ou Non pour indiquer si l'appareil dispose d'un port physique pour casque. S'il n'en dispose pas, marquez le test comme réussi en appuyant sur la coche verte en bas de l'écran.



   Figure 1. Ligne de fréquence audio.

3. Connectez un adaptateur de bouclage au connecteur du casque (voir Adaptateur de bouclage audio).

4. Appuyez sur Adaptateur de bouclage prêt.



   Figure 2. Adaptateur de bouclage prêt.

5. Appuyez sur Tester et attendez la fin du test.

6. Une fois le test terminé, affichez les résultats sur l'écran de test.



   Figure 3. Test terminé.

7. Si le test a réussi, appuyez sur la coche verte. Si le test a échoué, appuyez sur !.

Exécuter le test d'enceinte de fréquence audio

Ce test utilise le signal capturé par un micro de référence USB externe pour évaluer la réponse en fréquence des enceintes.

Un micro de référence fournit une réponse audio plate et non colorée. Ces micros sont souvent utilisés pour les équipements d'analyse et de mesure.

Un micro de référence présente les caractéristiques minimales recommandées suivantes :

• Réponse en fréquence plate sur la plage de 100 Hz à 20 kHz : +/- 2 dB Rapport signal/bruit 70 dB (pondération A)
• Rapport de distorsion harmonique totale à 1 000 Hz inférieur à 1% à 127 dB SPL

Les micros recommandés incluent le micro calibré de mesure USB miniDSP et le micro de mesure USB Dayton Audio UMM-6.

Pour exécuter le test :

1. Appuyez sur Oui ou Non pour indiquer si le dispositif en essai est compatible avec la connexion d'un micro de référence USB. Si ce n'est pas le cas, marquez le test comme réussi en appuyant sur la coche verte en bas de l'écran.



   Figure 4. Micro USB compatible.

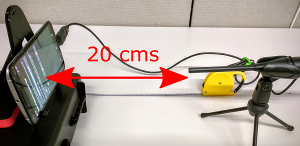

2. Connectez un micro de référence USB au dispositif en essai et placez-le à 20 cm du dispositif en essai et perpendiculairement au centre de l'écran :



   Figure 5. Dispositif en essai.

3. Appuyez sur Micro de référence USB prêt.



   Figure 6. Micro prêt.

4. Appuyez sur Tester et attendez la fin du test.

5. Une fois le test terminé, affichez les résultats sur l'écran de test.

6. Si le test a réussi, appuyez sur la coche verte. Si le test a échoué, appuyez sur !.

Exécuter le test de micro de fréquence audio

Ce test nécessite à la fois des enceintes externes pour une source sonore de bruit blanc et un micro de référence USB pour calibrer le micro interne du dispositif en essai. Les enceintes n'ont pas besoin d'avoir une réponse en fréquence plate, mais elles doivent avoir une bonne couverture des basses fréquences (100 Hz) aux hautes fréquences (20 kHz).

Pour exécuter le test :

1. Indiquez si le dispositif en essai dispose d'un port de sortie audio physique. Si ce n'est pas le cas, marquez le test comme réussi en appuyant sur la coche verte en bas de l'écran.



   Figure 7. Test du micro audio.

2. Placez les enceintes à 40 cm perpendiculairement au centre de l'écran du dispositif en essai.



   Figure 8. Dispositif en essai.

3. Connectez des enceintes externes au téléphone auxiliaire à l'aide du connecteur de casque ou de sortie de ligne. Débranchez tout micro USB connecté au dispositif en essai.

4. Appuyez sur Lire sur le téléphone auxiliaire, puis sur Tester sur le dispositif en essai et attendez la fin du test.



   Figure 9. Bruit de test.

5. Connectez un micro de référence USB au dispositif en essai. Laissez les enceintes externes connectées et placez le micro à côté du micro interne du dispositif en essai, pointé vers les enceintes externes.



   Figure 10. Position de l'appareil.

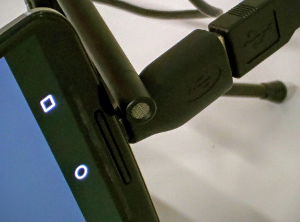

   Figure 11. Position du micro.

6. Appuyez sur Tester sur le dispositif en essai pour tester l'arrière-plan USB et attendez la fin du test.



   Figure 12. Tester l'arrière-plan USB.

7. Appuyez sur Lire sur le téléphone auxiliaire, puis sur Tester sur le dispositif en essai et attendez la fin du test.



   Figure 13. Tester le bruit USB.

8. Enregistrez les résultats du test.

Exécuter le test non traité de fréquence audio et le test de reconnaissance vocale

Ce test nécessite un sonomètre en plus d'un micro de référence USB et d'enceintes externes.

Pour le test non traité de fréquence, si le dispositif en essai dispose d'une définition pour la fonctionnalité non traitée de fréquence audio, toutes les sections de ce test doivent réussir. Si le dispositif en essai ne définit pas cette fonctionnalité, le test peut réussir même si certaines sections échouent.

Pour exécuter le test :

1. Connectez des enceintes externes au téléphone auxiliaire. Débranchez tout micro USB connecté au dispositif en essai.

2. Pour effectuer le test de tonalité :

   1. Appuyez sur Lire sur le téléphone auxiliaire.

   2. Déplacez le sonomètre d'avant en arrière en ligne droite depuis les enceintes jusqu'à ce qu'il détecte un niveau de pression acoustique de 94 dB SPL pour le test non traité de fréquence et de 90 dB SPL pour le test de reconnaissance vocale de fréquence. Les figures suivantes illustrent le niveau de pression acoustique affiché sur le sonomètre :



      Figure 14. Configuration de la tonalité de test pour le préréglage non traité.



      Figure 15. Configuration de la tonalité de test pour le préréglage de reconnaissance vocale.

   3. Déplacez le dispositif en essai et placez le micro à peu près au même endroit que celui trouvé à l'étape précédente.

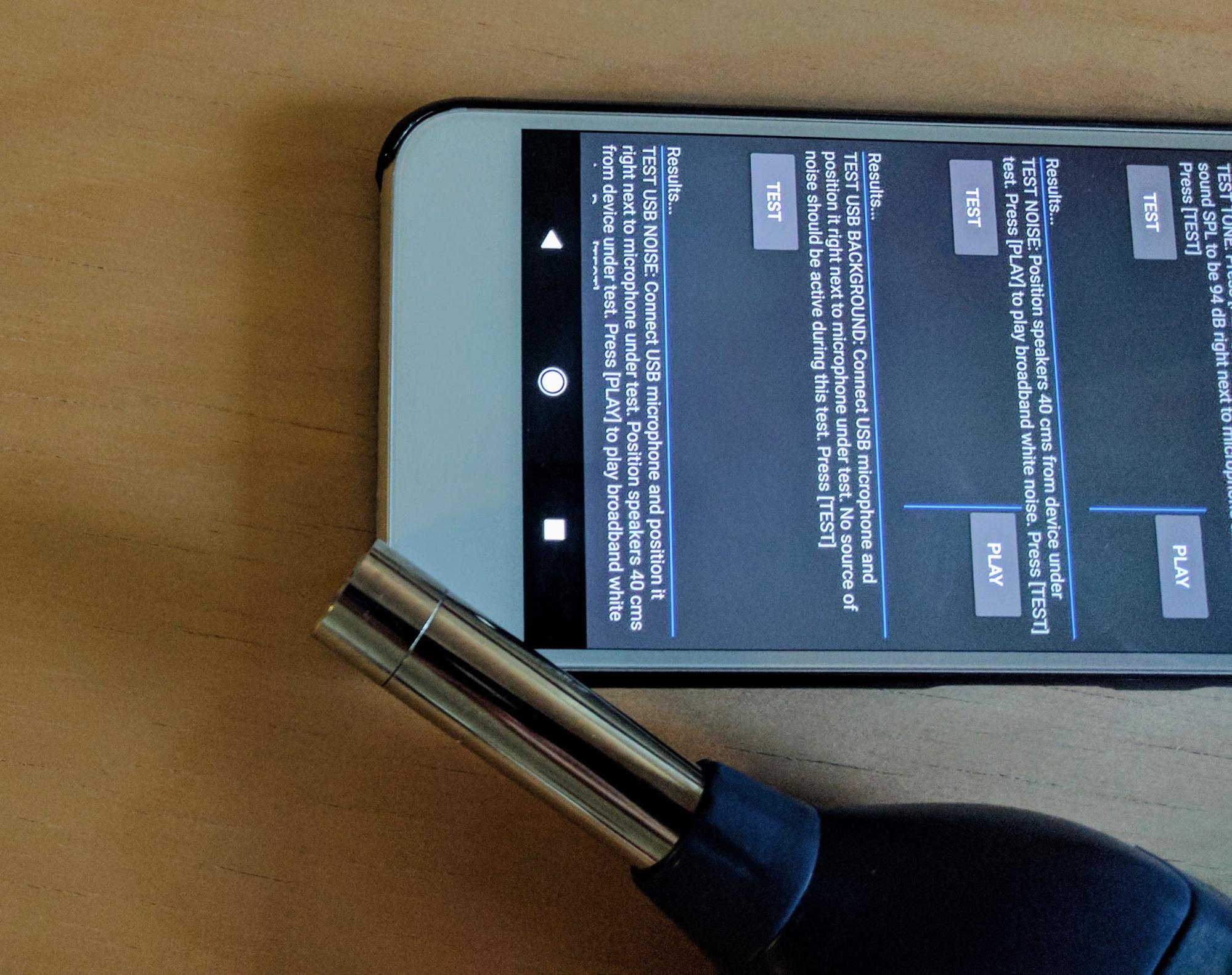

      Figure 16. Emplacement du sonomètre.

   4. Appuyez sur Lire sur le téléphone auxiliaire.

   5. Appuyez sur Tester sur le dispositif en essai. Le dispositif en essai effectue une courte capture audio.



      Figure 17. Capture audio.

3. Pour effectuer le test de bruit :

   1. Placez les enceintes perpendiculairement au centre de l'écran du dispositif en essai et à 40 cm de distance.



      Figure 18. Emplacement de l'enceinte.

   2. Appuyez sur Lire sur le téléphone auxiliaire.

   3. Appuyez sur Tester sur le dispositif en essai et attendez la fin du test.



      Figure 19. Exécution du test…

4. Pour tester l'arrière-plan USB :

   1. Connectez un micro de référence USB au dispositif en essai et placez-le à proximité du micro interne du dispositif en essai.

   2. Appuyez sur Tester. Le test s'exécute et affiche les résultats à l'écran.



      Figure 20. Exécution du test…

5. Pour tester le bruit USB :

   1. Placez un micro USB dans la même position que lors du test précédent.
   2. Appuyez sur Lire sur le téléphone auxiliaire. L'enceinte émet un bruit à large bande.

   3. Appuyez sur Tester sur le dispositif en essai. Le test s'exécute et affiche les résultats à l'écran.



      Figure 21. Exécution du test…

6. Affichez les résultats des quatre sections du test. Répétez les sections si nécessaire.

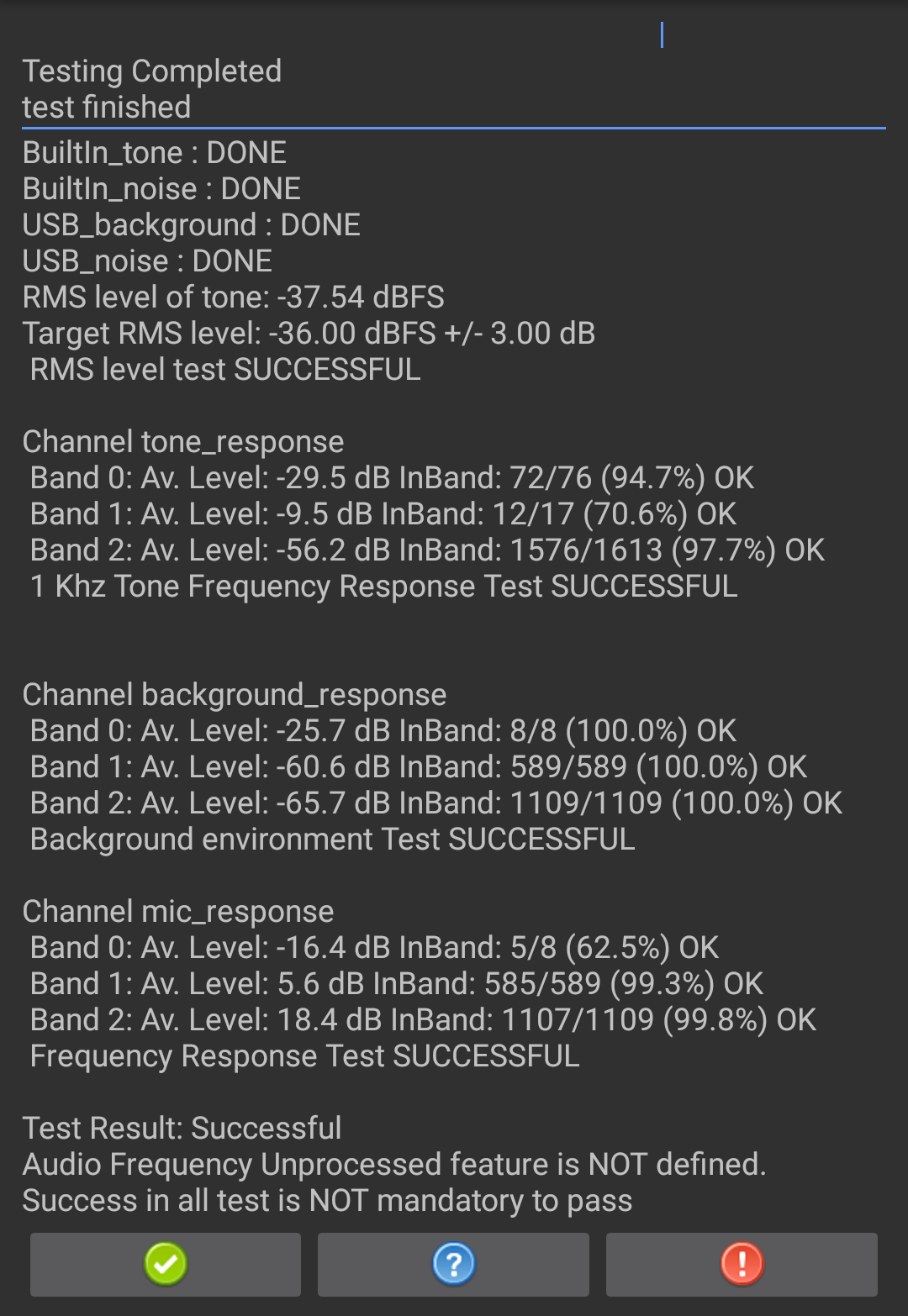

   Figure 22. Résultats du test.

7. Si le test a réussi, appuyez sur la coche verte. Si le test a échoué, appuyez sur !.
