يتطلب عدد من اختبارات CTS Verifier نظامًا لإعادة توجيه الصوت حتى يمكن قياس الإشارات التي يتم إنشاؤها، أي أنّ إشارة الصوت تُعاد توجيهها من الإخراج إلى الإدخال. لكي ينجح ذلك، يجب أن تكون الإشارة التي يتم إنشاؤها عالية بما يكفي ليتم التقاطها بشكل موثوق. لتسهيل عملية المعايرة هذه، يمكن الوصول إلى "لوحة معايرة إعادة توجيه الصوت" من أي اختبار لإعادة توجيه الصوت في مجموعة اختبارات التوافق (CTS) لضبط سَعة الإشارة المناسبة قبل بدء الاختبار.
استخدام "لوحة معايرة إعادة توجيه الصوت"

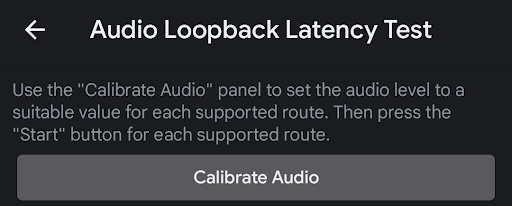

يتم استدعاء "لوحة معايرة إعادة توجيه الصوت" باستخدام معايرة الصوت في أي من اختبارات CTS Verifier التي تستخدم إعادة توجيه الصوت، كما هو موضّح في الشكل التالي.
الشكل 1: اختبار وقت استجابة إعادة توجيه الصوت

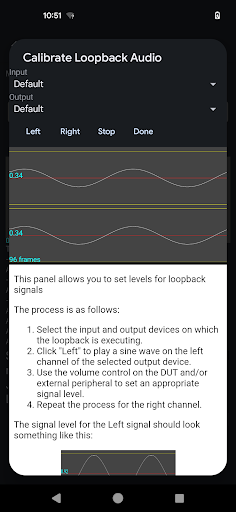

يوضّح الشكل التالي لوحة المعايرة.
الشكل 2: لوحة معايرة إعادة توجيه الصوت
اختيار الجهاز الملحق لإعادة توجيه الصوت الذي تريد معايرته
أسهل طريقة لاختيار الجهاز الملحق لإعادة توجيه الصوت الذي تريد معايرته هي توصيل الجهاز الملحق الصوتي الذي تريد معايرته، أو عدم توصيل أي جهاز إذا كانت عملية إعادة التوجيه بين مكبّر الصوت والميكروفون الداخليَين، وترك خيارَي الإدخال والإخراج مضبوطَين على الإعدادات التلقائية.
معايرة القناة اليسرى
اضغط على الزر أيسر لتشغيل إشارة على القناة اليسرى من الجهاز الملحق. اضبط مستوى الصوت باستخدام مفتاحَي مستوى الصوت على الجهاز قيد الاختبار. إذا كان الجهاز الملحق عبارة عن واجهة USB خارجية تتضمّن عناصر تحكّم خاصة بمستوى الإدخال، اضبطها حسب الحاجة إلى أن تظهر إشارة مناسبة على الشاشة.

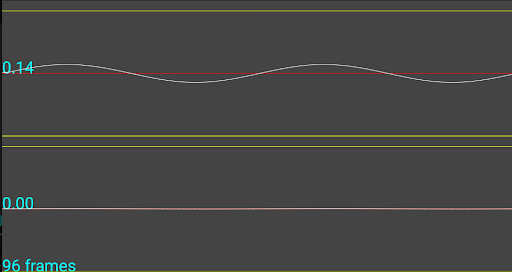

الإشارة منخفضة جدًا
يوضّح الشكل التالي إشارة على القناة اليسرى بسَعة غير كافية لاستخدامها في الاختبار. اضبط الإشارة على مستوى أعلى.
الشكل 3: الإشارة منخفضة جدًا

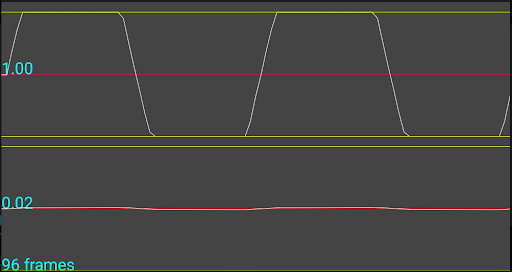

الإشارة مرتفعة جدًا
يوضّح الشكل التالي إشارة على القناة اليسرى بسَعة كبيرة جدًا لدرجة أنّها تُقطع عند جهاز الالتقاط ولا تمثّل إشارة مناسبة للاختبار. اضبط الإشارة على مستوى أقل.
الشكل 4: الإشارة مرتفعة جدًا

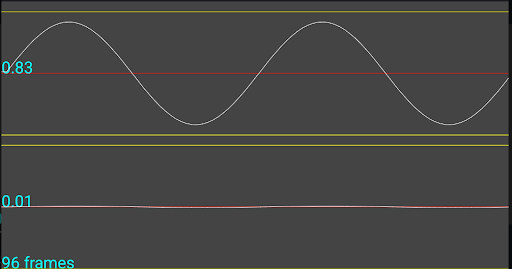

الإشارة مناسبة تمامًا
يوضّح مثال الشكل التالي إشارة على القناة اليسرى تكون مثالية للاختبار.
الشكل 5: الإشارة مناسبة تمامًا
معايرة القناة اليمنى
اضغط على الزر أيسر لتشغيل إشارة على القناة اليمنى من الجهاز الملحق. اتّبِع العملية الموضّحة في معايرة القناة اليسرى لضبط المستوى الأمثل للاختبار.
معايرة جهاز التقاط أحادي القناة
في حال استخدام جهاز ملحق للالتقاط يتضمّن قناة واحدة فقط (أي الميكروفون الداخلي أو قابس إعادة توجيه الصوت المتصل بمقبس سماعة الرأس التناظرية)، تعرض الشاشة الإشارة نفسها على كلتا القناتَين بغض النظر عن القناة التي يتم تشغيلها. هذا السلوك متوقّع ويجب ضبط مستوى الإشارة كما هو موضّح في معايرة القناة اليسرى.
اختيار الجهاز الملحق للإدخال والإخراج بشكل صريح
كما هو موضّح في اختيار الجهاز الملحق لإعادة توجيه الصوت الذي تريد معايرته، أسهل طريقة لمعايرة جهاز ملحق معيّن لإعادة توجيه الصوت هي توصيله (أو عدم توصيل أي جهاز لمسار مكبّر الصوت أو الميكروفون) واختيار الإعدادات التلقائية في قائمتَي الإدخال والإخراج. ومع ذلك، للمساعدة في تحديد الأخطاء وحلّها، يمكنك اختيار أي أجهزة متاحة من القوائم. تحتوي هذه القوائم على قائمة بجميع مسارات الإدخال والإخراج المتاحة حاليًا للأجهزة الملحقة.
