Niektóre testy CTS Verifier wymagają systemu pętli zwrotnej audio, aby można było zmierzyć generowane sygnały, czyli sygnał audio wraca z wyjścia do wejścia. Aby to działało, generowany sygnał musi być wystarczająco głośny, aby można go było niezawodnie przechwycić. Aby ułatwić kalibrację, panel kalibracji pętli zwrotnej audio jest dostępny z każdego testu CTS pętli zwrotnej. Umożliwia on ustawienie odpowiedniej amplitudy sygnału przed rozpoczęciem testu.
Korzystanie z panelu kalibracji pętli zwrotnej audio
Panel kalibracji pętli zwrotnej audio jest wywoływany za pomocą opcji Skalibruj dźwięk w dowolnym teście CTS Verifier, który korzysta z pętli zwrotnej audio, jak pokazano na ilustracji poniżej.

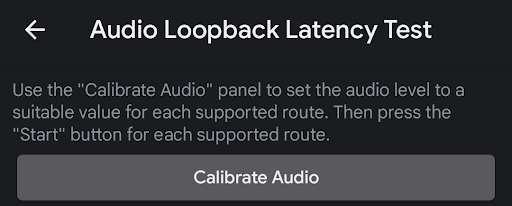

Rysunek 1. Test opóźnienia pętli zwrotnej audio.
Na ilustracji poniżej przedstawiono panel kalibracji.

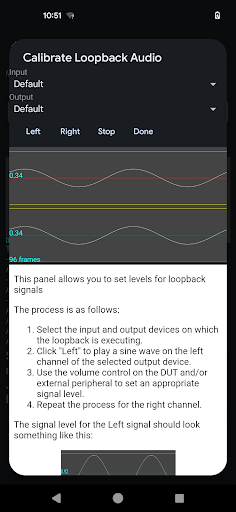

Rysunek 2. Panel kalibracji pętli zwrotnej audio.
Wybieranie urządzenia peryferyjnego pętli zwrotnej do skalibrowania
Najłatwiej jest wybrać urządzenie peryferyjne pętli zwrotnej do skalibrowania, podłączając urządzenie peryferyjne audio, które ma zostać skalibrowane, lub nie podłączając żadnego urządzenia, jeśli pętla zwrotna znajduje się między głośnikiem wewnętrznym a mikrofonem. W takim przypadku należy pozostawić ustawienia Wejście i Wyjście na Domyślne.
Kalibrowanie lewego kanału
Naciśnij przycisk Lewy , aby odtworzyć sygnał na lewym kanale urządzenia peryferyjnego. Dostosuj głośność za pomocą przycisków głośności na testowanym urządzeniu. Jeśli urządzenie peryferyjne jest zewnętrznym interfejsem USB z własnymi elementami sterującymi poziomu wejścia, dostosuj je odpowiednio, aż na wyświetlaczu pojawi się odpowiedni sygnał.
Sygnał jest zbyt słaby
Na ilustracji poniżej przedstawiono sygnał na lewym kanale o niewystarczającej amplitudzie, aby można go było użyć do testowania. Dostosuj sygnał do wyższego poziomu.

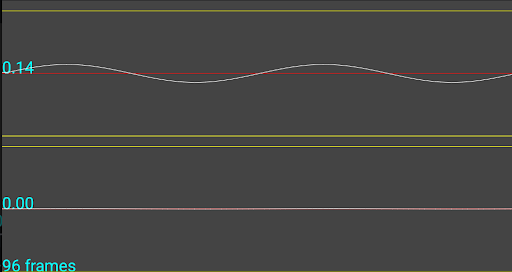

Rysunek 3. Sygnał jest zbyt słaby.
Sygnał jest zbyt silny
Na ilustracji poniżej przedstawiono sygnał na lewym kanale o zbyt dużej amplitudzie, który jest obcinany przez urządzenie przechwytujące i nie nadaje się do testowania. Dostosuj sygnał do niższego poziomu.

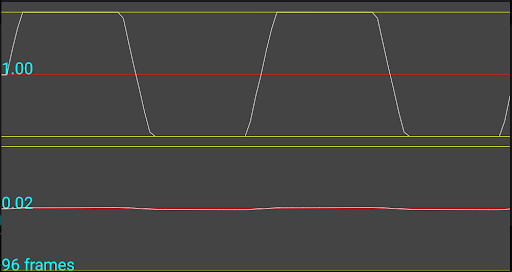

Rysunek 4. Sygnał jest zbyt silny.
Sygnał jest odpowiedni
Na ilustracji poniżej przedstawiono sygnał na lewym kanale, który jest optymalny do testowania.

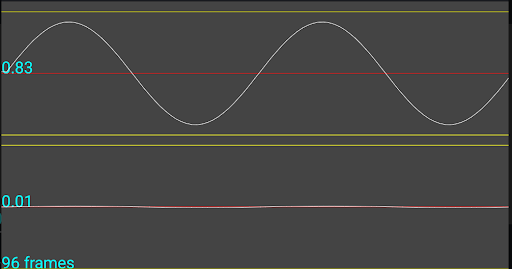

Rysunek 5. Sygnał jest odpowiedni.
Kalibrowanie prawego kanału
Naciśnij przycisk Prawy , aby odtworzyć sygnał na prawym kanale urządzenia peryferyjnego. Postępuj zgodnie z instrukcjami opisanymi w sekcji Kalibrowanie lewego kanału aby ustawić optymalny poziom do testowania.
Kalibrowanie urządzenia przechwytującego z 1 kanałem
W przypadku urządzenia peryferyjnego przechwytującego z tylko 1 kanałem (czyli mikrofonu wewnętrznego lub wtyczki pętli zwrotnej podłączonej do analogowego gniazda zestawu słuchawkowego) wyświetlacz pokazuje ten sam sygnał na obu kanałach, niezależnie od tego, który kanał jest odtwarzany. Jest to oczekiwane zachowanie, a poziom sygnału należy ustawić zgodnie z opisem w sekcji Kalibrowanie lewego kanału.
Jawne wybieranie urządzenia peryferyjnego wejścia i wyjścia
Jak wspomnieliśmy w sekcji Wybieranie urządzenia peryferyjnego pętli zwrotnej do skalibrowania, najprostszym sposobem skalibrowania danego urządzenia peryferyjnego pętli zwrotnej jest podłączenie go (lub pozostawienie żadnego urządzenia podłączonego do głośnika lub mikrofonu) i wybranie opcji Domyślne w menu Wejście i Wyjście. Aby jednak ułatwić debugowanie, możesz wybrać dowolne dostępne urządzenia z menu. Te listy zawierają listę wszystkich aktualnie dostępnych tras wejścia i wyjścia urządzeń peryferyjnych.
