Test opóźnienia pętli dźwiękowej mierzy opóźnienie „w obie strony”, od rozpoczęcia odtwarzania sygnału do otrzymania zarejestrowanego dźwięku. Ten test nie pozwala na oddzielenie pomiarów opóźnienia w odtwarzaniu i nagrywaniu systemu, ale daje dobry obraz ogólnego opóźnienia systemu w przypadku kilku par urządzeń.
Opóźnienie pętli wstecznej jest mierzone przez wygenerowanie sygnału na urządzeniu wyjściowym i przechwycenie tego sygnału na sparowanym urządzeniu wejściowym. Wygenerowany sygnał to zbiór impulsów szumu, które mogą być rozpoznawane przez test i służą do dokładnego określenia początku sygnału.
Ścieżki opóźnień
Test opóźnienia pętli dźwiękowej mierzy opóźnienie na 3 trasach, jak pokazano na rysunku 1:
Głośnik/mikrofon: sygnał z wbudowanego głośnika jest rejestrowany przez wbudowany mikrofon. Testowanie tej ścieżki jest wymagane w przypadku urządzeń przenośnych, takich jak telefony i tablety. Nie jest wymagane w przypadku urządzeń nieprzenośnych, takich jak zegarki, telewizory, samochody czy lodówki.
Gniazdo słuchawek: sygnał jest kierowany za pomocą złącza pętli z wyjścia na wejście analogowego gniazda słuchawek 3,5 mm.
- USB: sygnał jest kierowany przez adapter zestawu słuchawkowego USB na analogowy z wtyczką pętlową lub interfejs audio USB z gniazdami wyjściowymi podłączonymi do gniazd wejściowych. Wystarczy uzyskanie wartości akceptowalnej dla jednej z tras USB. Ta trasa może być niedostępna na niektórych urządzeniach z Androidem, takich jak telewizory czy samochody.
Panel testów
Panel Test opóźnienia pętli audio składa się z tych sekcji, jak pokazano na rysunku 1.

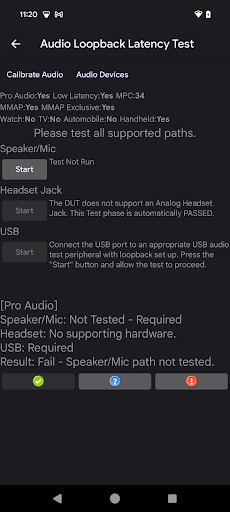

Rysunek 1. Panel testowania opóźnienia pętli dźwiękowej.
Narzędzia pomocnicze
Przed rozpoczęciem testu użytkownik musi uruchomić te narzędzia:
Kalibrowanie dźwięku: aby skutecznie analizować zarejestrowany dźwięk, należy wygenerować sygnał wyjściowy o odpowiednim poziomie. Kalibrowanie dźwięku uruchamia panel kalibracji pętli dźwięku, który służy do zapewnienia odpowiedniego poziomu sygnału.
Urządzenia audio:uruchamia okno, które wyświetla wszystkie urządzenia audio obsługiwane przez urządzenie testowe i z nim połączone. Więcej informacji znajdziesz w panelu Urządzenia audio.
Rysunek 2. Narzędzia do testowania opóźnień w pętli dźwiękowej.
Sekcja konfiguracji DUT
Ta sekcja zawiera informacje o konfiguracji DUT, jak pokazano na rysunku 1. Kryteria zaliczenia określają w pewnym stopniu te atrybuty konfiguracji:
Dźwięk profesjonalny: DUT deklaruje flagę Dźwięk profesjonalny, która określa, że urządzenie obsługuje profesjonalny poziom jakości dźwięku i funkcje takie jak obsługa MIDI.
Niski poziom opóźnienia: DUT deklaruje flagę Niski poziom opóźnienia, która określa, że urządzenie obsługuje niskie maksymalne opóźnienie podczas odtwarzania i przechwytywania dźwięku.
MPC: Media Performance Class (klasa wydajności multimediów) deklarowana przez DUT.
MMAP: urządzenie DUT obsługuje odtwarzanie dźwięku w trybie MMAP.
MMAP Exclusive: urządzenie DUT obsługuje tryb odtwarzania MMAP Exclusive.
Zegarek: urządzenie testowe zostało zidentyfikowane jako zegarek.
TV: urządzenie DUT zostało zidentyfikowane jako telewizor.
Samochód: obiekt testowy został uznany za samochód.
Urządzenie przenośne: urządzenie testowe zostało określone jako urządzenie przenośne, czyli telefon lub tablet.
Sekcje testowe
W sekcji testu każdej trasy znajdują się 2 elementy:
- Start (Start):uruchamia sekcję testu. Przycisk jest włączony, gdy zostanie ustalone, że urządzenie testowe obsługuje daną dostępną trasę.
- Tekst instrukcji, procesu lub stanu: wyświetla instrukcje włączania sekcji testu, stan sekcji testu podczas jego wykonywania oraz wyniki sekcji testu po jego zakończeniu.
| Sekcja | Opis |
|---|---|
| Test głośnika i mikrofonu | Start jest włączony, chyba że urządzenie nie obsługuje głośnika wewnętrznego ani mikrofonu wewnętrznego, jak w przypadku telewizora lub urządzenia samochodowego. |
| Test gniazda słuchawek | Start jest włączony, jeśli urządzenie DUT obsługuje analogowe gniazdo słuchawkowe I wtyk pętli audio jest podłączony do analogowego gniazda słuchawek 3,5 mm na urządzeniu DUT. |
| Test USB | Start jest włączony, jeśli DUT obsługuje połączenie audio USB i jest podłączone urządzenie audio USB. |
| Wyniki | Wyświetla wyniki całego testu. |
Proces testowania
W przypadku każdej obsługiwanej trasy:
- Podłącz odpowiednie urządzenie peryferyjne do testów zestawu słuchawkowego analogowego i testów USB. W przypadku testu głośnika i mikrofonu umieść urządzenie na płaskiej powierzchni w cichym pomieszczeniu. Wymagane urządzenia peryferyjne są wymienione w dokumentacji CTS Verifier audio peripherals.
- Uruchom narzędzia pomocy.
- Aby uruchomić sekcję testu, kliknij Start (Rozpocznij).
Po zakończeniu testu każdej sekcji sekcja Wyniki jest aktualizowana, aby odzwierciedlać ogólny stan testu.
Gdy wszystkie wymagane trasy zostaną przetestowane i każdy test spełni kryteria opóźnienia dla danej trasy określone w CDD, włącza się PASS.
