בדיקת זמן האחזור של אודיו ב-loopback

בדיקת השהייה של לולאת האודיו מודדת את השהייה 'הלוך ושוב', מהתחלת הפעלת האות ועד לקבלת האודיו שנתפס. הבדיקה הזו לא מאפשרת להפריד בין מדידות ההשהיה בהפעלה ובצילום של המערכת, אבל היא נותנת אינדיקציה טובה לגבי ביצועי ההשהיה הכוללים של המערכת בכמה זוגות מכשירים.

השהיית לולאת משוב נמדדת על ידי יצירת אות במכשיר פלט ותפיסת האות הזה במכשיר קלט משויך. האות שנוצר הוא סדרה של פרצי רעש שאפשר לזהות בבדיקה, והוא משמש לקביעה מדויקת של תחילת האות.

נתיבי זמן אחזור

בבדיקת זמן האחזור של לולאת האודיו נמדד זמן האחזור של שלושה מסלולים, כמו שמוצג באיור 1:

• רמקול/מיקרופון: האות של הרמקול המובנה נקלט על ידי המיקרופון המובנה. חובה לבדוק את הנתיב הזה במכשירים ניידים, כמו טלפונים וטאבלטים, אבל לא במכשירים לא ניידים, כמו שעונים, טלוויזיות, מכוניות ומקררים.

• שקע אוזניות: האות מנותב באמצעות תקע לולאה מהפלט לקלט של שקע האוזניות האנלוגי בגודל 3.5 מ"מ.

• ‫USB: האות מנותב דרך מתאם אוזניות USB לאנלוגי עם תקע לולאה, או דרך ממשק אודיו USB עם שקעי פלט שמחוברים לשקעי קלט. כדי לעבור את הבדיקה, מספיק לקבל ערך שעובר באחד מנתיבי ה-USB. יכול להיות שהמסלול הזה לא יהיה זמין בחלק ממכשירי Android, כמו טלוויזיה ומכונית.

חלונית הבדיקה

החלונית Audio Loopback Latency Test (בדיקת השהיה של לולאת אודיו) מורכבת מהקטעים הבאים, כמו שמוצג באיור 1.

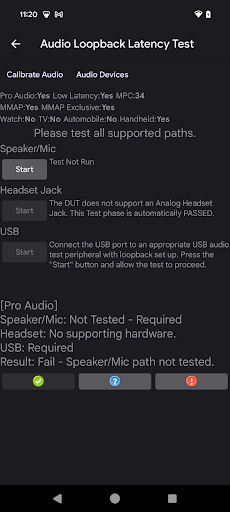

איור 1. חלונית בדיקה של זמן אחזור אודיו (audio latency).

כלי תמיכה

המשתמש צריך להפעיל את כלי השירות הבאים לפני תחילת הבדיקה:

• כיול אודיו: כדי לנתח ביעילות את האודיו שנקלט, חשוב ליצור אות פלט ברמה מתאימה. האפשרות כיול אודיו מפעילה את לוח הכיול של אודיו חוזר, שמשמש לווידוא רמת אות מתאימה.

• מכשירי אודיו: פותח תיבת דו-שיח שבה מוצגים כל מכשירי האודיו שנתמכים על ידי ה-DUT ומחוברים אליו. מידע נוסף זמין בחלונית של מכשירי אודיו.

איור 2. כלי עזר לתמיכה בבדיקת זמן אחזור של אודיו ב-loopback.

הקטע בנושא הגדרת DUT

בקטע הזה מוצג מידע על ההגדרה של ה-DUT, כמו שמוצג באיור 1. מאפייני ההגדרה הבאים קובעים, בין היתר, את קריטריוני המעבר:

• ‫Pro Audio: המכשיר הנבדק מצהיר על הדגל Pro Audio, שמציין שהמכשיר הנבדק תומך ברמה מקצועית של ביצועי אודיו ובתכונות כמו תמיכה ב-MIDI.

• זמן אחזור נמוך: המכשיר הנבדק מצהיר על הדגל Low Latency (זמן אחזור נמוך) שמציין שהמכשיר תומך בזמן אחזור מקסימלי נמוך להפעלה וללכידה של אודיו.

• ‫MPC: הרמה של Media Performance Class שהוצהרה על ידי ה-DUT.

• ‫MMAP: המכשיר הנבדק תומך בהפעלת אודיו במצב MMAP.

• בלעדי ל-MMAP: המכשיר הנבדק תומך בהפעלה במצב בלעדי של MMAP.

• שעון: המערכת קבעה שמדובר בשעון.

• טלוויזיה: המכשיר שנבדק זוהה כטלוויזיה.

• רכב: המכשיר הנבדק זוהה כרכב.

• מכשיר נייד: נקבע שמכשיר ה-DUT הוא מכשיר נייד, כלומר טלפון או טאבלט.

קטעי בדיקה

לכל מסלול, קטע הבדיקה מכיל שני רכיבים:

• התחלה: מריץ את קטע הבדיקה. הכפתור מופעל כשהמערכת קובעת שהמכשיר הנבדק תומך בנתיב זמין מסוים.
• טקסט של הוראות, תהליך או סטטוס: מוצגות הוראות להפעלת קטע הבדיקה, הסטטוס של קטע הבדיקה בזמן שהוא פועל והתוצאות של קטע הבדיקה בסיום.

מדור	תיאור
בדיקת הרמקול והמיקרופון	האפשרות התחלה מופעלת אלא אם ה-DUT לא תומך ברמקול פנימי או במיקרופון פנימי, כמו במכשיר טלוויזיה או במכשיר לרכב.
בדיקת שקע האוזניות	הלחצן התחלה מופעל אם ה-DUT תומך בשקע אוזניות אנלוגי ותקע של Audio loopback מחובר לשקע אוזניות אנלוגי בגודל 3.5 מ"מ ב-DUT.
בדיקת USB	הלחצן התחלה מופעל אם ה-DUT תומך בחיבור אודיו באמצעות USB וגם אם מחובר אליו מכשיר אודיו באמצעות USB.
תוצאות	התוצאות של הבדיקה הכוללת.

תהליך הבדיקה

לכל מסלול נתמך, מבצעים את הפעולות הבאות:

1. מחברים את הציוד ההיקפי המתאים ללולאה חוזרת לבדיקות של אוזניות אנלוגיות ו-USB. לצורך בדיקת הרמקול והמיקרופון, מניחים את המכשיר על משטח ישר בחדר שקט. ציוד האודיו ההיקפי הנדרש מפורט במאמר בנושא ציוד אודיו היקפי ל-CTS Verifier.
2. מריצים את כלי התמיכה.
3. מריצים את קטע הבדיקה על ידי הקשה על התחלה.

בסיום הבדיקה של כל חלק בבדיקה, הקטע תוצאות מתעדכן ומשקף את הסטטוס הכולל של הבדיקה.

אחרי שכל המסלולים הנדרשים נבדקים וכל בדיקה עומדת בקריטריונים של זמן האחזור עבור המסלול הזה, כפי שמפורט ב-CDD, הכפתור PASS (עבר) מופעל.
