오디오 루프백 지연 시간 테스트에서는 신호 재생 시작부터 캡처된 오디오 수신까지의 '왕복' 지연 시간을 측정합니다. 이 테스트에서는 시스템의 재생 및 캡처에서 지연 시간 측정을 분리할 수 없지만 여러 기기 쌍에 걸쳐 시스템의 전반적인 지연 시간 성능을 잘 파악할 수 있습니다.
루프백 지연 시간은 출력 장치에서 신호를 생성하고 페어링된 입력 장치에서 신호를 캡처하여 측정됩니다. 생성된 신호는 테스트에서 인식할 수 있는 노이즈 버스트 집합이며 신호의 시작을 정확하게 파악하는 데 사용됩니다.
지연 시간 경로
오디오 루프백 지연 시간 테스트는 세 개 경로의 지연 시간을 측정합니다(그림 1 참고).
스피커/마이크: 내장 스피커 신호는 내장 마이크에서 캡처합니다. 이 경로 테스트는 휴대전화와 태블릿 등 휴대기기에 필요하며 시계, TV, 자동차, 냉장고 등 휴대기기가 아닌 기기에는 필요하지 않습니다.
헤드셋 잭: 신호는 루프백 플러그를 사용하여 출력 장치에서 3.5mm 아날로그 헤드셋 잭 입력 장치로 라우팅됩니다.
- USB: 신호는 루프백 플러그가 있는 USB-아날로그 헤드셋 어댑터나 입력 잭에 연결된 출력 잭이 있는 USB 오디오 인터페이스를 통해 라우팅됩니다. USB 경로 중 하나의 통과 값만 가져와도 통과하기에 충분합니다. 이 경로는 TV나 자동차 등 일부 Android 기기에서 사용하지 못할 수 있습니다.
테스트 패널
오디오 루프백 지연 시간 테스트 패널은 다음 섹션으로 구성됩니다(그림 1 참고).

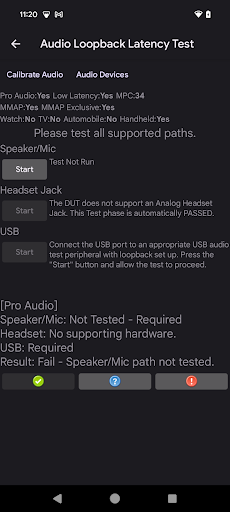

그림 1. 오디오 루프백 지연 시간 테스트 패널
지원 유틸리티
사용자는 테스트를 시작하기 전에 다음 유틸리티를 실행해야 합니다.
오디오 보정: 캡처된 오디오를 효과적으로 분석하려면 출력 신호를 적절한 수준으로 생성하는 것이 중요합니다. 오디오 보정은 오디오 루프백 보정 패널을 호출하고 이는 적절한 신호 수준을 보장하는 데 사용됩니다.
오디오 기기: DUT에서 지원하고 DUT에 연결된 모든 오디오 기기를 표시하는 대화상자를 시작합니다. 자세한 내용은 오디오 기기 패널을 참고하세요.
그림 2. 오디오 루프백 지연 시간 테스트 지원 유틸리티
DUT 구성 섹션
이 섹션에서는 DUT 구성에 관한 정보를 제공합니다(그림 1 참고). 다음 구성 속성은 통과 기준을 일부 결정합니다.
프로 오디오: DUT가 DUT에서 전문 수준의 오디오 성능과 MIDI 지원 등의 기능을 지원한다고 지정하는 프로 오디오 플래그를 선언합니다.
짧은 지연 시간: DUT가 DUT에서 오디오 재생 및 캡처의 짧은 최대 지연 시간을 지원한다고 지정하는 짧은 지연 시간 플래그를 선언합니다.
MPC: DUT에서 선언한 미디어 성능 등급 수준입니다.
MMAP: DUT에서 MMAP 모드 오디오 재생을 지원합니다.
MMAP 전용: DUT에서 MMAP 전용 모드 재생을 지원합니다.
시계: DUT가 시계로 확인되었습니다.
TV: DUT가 TV로 확인되었습니다.
자동차: DUT가 자동차로 확인되었습니다.
휴대기기: DUT가 휴대전화나 태블릿인 휴대기기로 확인되었습니다.
테스트 섹션
각 경로에서 테스트 섹션에는 다음 두 가지 요소가 포함됩니다.
- 시작: 테스트 섹션을 실행합니다. 이 버튼은 DUT가 사용 가능한 특정 경로를 지원한다고 확인될 때 사용 설정됩니다.
- 안내/프로세스/상태 텍스트: 테스트 섹션 사용 설정 안내와 실행 중 테스트 섹션의 상태, 완료 시 테스트 섹션의 결과를 표시합니다.
| 섹션 | 설명 |
|---|---|
| 스피커 및 마이크 테스트 | TV나 자동차 기기와 마찬가지로 DUT에서 내부 스피커 또는 내부 마이크를 지원하지 않는 경우를 제외하고 시작이 사용 설정됩니다. |
| 헤드셋 잭 테스트 | DUT에서 아날로그 헤드셋 잭을 지원하고 오디오 루프백 플러그가 DUT의 아날로그 3.5mm 헤드셋 잭에 연결되어 있는 경우 시작이 사용 설정됩니다. |
| USB 테스트 | DUT에서 USB 오디오 연결을 지원하고 USB 오디오 기기가 연결된 경우 시작이 사용 설정됩니다. |
| 결과 | 전체 테스트의 결과를 표시합니다. |
테스트 절차
지원되는 각 경로에서 다음을 실행합니다.
- 아날로그 헤드셋과 USB 테스트에 적합한 루프백 주변기기를 연결합니다. 스피커와 마이크 테스트의 경우 조용한 방의 평평한 표면에 DUT를 둡니다. 필수 주변기기는 CTS 인증 도구 오디오 주변기기에 나열되어 있습니다.
- 지원 유틸리티를 실행합니다.
- 시작을 탭하여 테스트 섹션을 실행합니다.
각 테스트 섹션의 테스트가 완료되면 결과 섹션이 업데이트되어 전체 테스트 상태를 반영합니다.
필수 경로가 모두 테스트되고 각 테스트가 CDD에 지정된 경로의 지연 시간 기준을 충족하면 PASS가 사용 설정됩니다.
