Test opóźnienia pętli zwrotnej dźwięku mierzy opóźnienie „w obie strony” – od początku odtwarzania sygnału do odebrania przechwyconego dźwięku. Ten test nie pozwala na rozdzielenie pomiarów opóźnienia podczas odtwarzania i przechwytywania przez system, ale daje dobry obraz ogólnej wydajności systemu w zakresie opóźnienia w przypadku kilku par urządzeń.
Opóźnienie pętli zwrotnej jest mierzone przez wygenerowanie sygnału na urządzeniu wyjściowym i przechwycenie tego sygnału na sparowanym urządzeniu wejściowym. Wygenerowany sygnał to zestaw impulsów szumu, które mogą zostać rozpoznane przez test i są używane do dokładnego określenia początku sygnału.
Ścieżki opóźnienia
Test opóźnienia pętli zwrotnej dźwięku mierzy opóźnienie 3 ścieżek, jak pokazano na rysunku 1:
Głośnik/mikrofon: sygnał z wbudowanego głośnika jest przechwytywany przez wbudowany mikrofon. Testowanie tej ścieżki jest wymagane w przypadku urządzeń przenośnych, takich jak telefony i tablety, ale nie jest wymagane w przypadku urządzeń nieprzenośnych, takich jak zegarki, telewizory, samochody i lodówki.
Gniazdo słuchawek: sygnał jest kierowany za pomocą wtyczki pętli zwrotnej z wyjścia do wejścia analogowego gniazda słuchawek 3,5 mm.
- USB: sygnał jest kierowany przez adapter słuchawek USB na analogowe z wtyczką pętli zwrotnej lub przez interfejs audio USB z gniazdami wyjściowymi podłączonymi do gniazd wejściowych. Aby test został zaliczony, wystarczy uzyskać pozytywny wynik w przypadku jednej z tych ścieżek USB. Ta ścieżka może być niedostępna w przypadku niektórych urządzeń z Androidem, takich jak telewizory i samochody.
Panel testów
Panel Test opóźnienia pętli zwrotnej dźwięku składa się z tych sekcji (jak pokazano na rysunku 1):

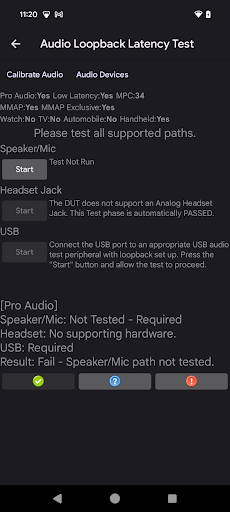

Rysunek 1. Panel testu opóźnienia pętli zwrotnej dźwięku.
Narzędzia pomocy
Przed rozpoczęciem testu użytkownik musi uruchomić te narzędzia:
Calibrate Audio (Skalibruj dźwięk): aby skutecznie analizować przechwycony dźwięk, ważne jest wygenerowanie sygnału wyjściowego na odpowiednim poziomie. Calibrate Audio (Skalibruj dźwięk) otwiera panel Audio Loopback Calibration (Kalibracja pętli zwrotnej dźwięku) , który służy do zapewnienia odpowiedniego poziomu sygnału.
Audio Devices (Urządzenia audio): otwiera okno, w którym wyświetlane są wszystkie urządzenia audio obsługiwane przez testowane urządzenie i podłączone do niego. Więcej informacji znajdziesz w sekcji Panel urządzeń audio.
Rysunek 2. Narzędzia pomocy do testu opóźnienia pętli zwrotnej dźwięku.
Sekcja konfiguracji testowanego urządzenia
Ta sekcja zawiera informacje o konfiguracji testowanego urządzenia, jak pokazano na rysunku 1. Te atrybuty konfiguracji częściowo określają kryteria zaliczenia testu:
Pro Audio (Profesjonalny dźwięk): testowane urządzenie deklaruje flagę Pro Audio (Profesjonalny dźwięk), która oznacza, że obsługuje ono profesjonalny poziom wydajności dźwięku i funkcje takie jak obsługa MIDI.
Low Latency (Niskie opóźnienie): testowane urządzenie deklaruje flagę Low Latency (Niskie opóźnienie), która oznacza, że obsługuje ono niskie maksymalne opóźnienie podczas odtwarzania i przechwytywania dźwięku.
MPC (Klasa wydajności multimediów): poziom klasy wydajności multimediów zadeklarowany przez testowane urządzenie.
MMAP (Mapowanie pamięci): testowane urządzenie obsługuje odtwarzanie dźwięku w trybie MMAP.
MMAP Exclusive (Wyłączny MMAP): testowane urządzenie obsługuje odtwarzanie w trybie wyłącznego MMAP.
Watch (Zegarek): testowane urządzenie zostało rozpoznane jako zegarek.
TV (Telewizor): testowane urządzenie zostało rozpoznane jako telewizor.
Automobile (Samochód): testowane urządzenie zostało rozpoznane jako samochód.
Handheld (Przenośne): testowane urządzenie zostało rozpoznane jako urządzenie przenośne, czyli telefon lub tablet.
Sekcje testów
W przypadku każdej ścieżki sekcja testów zawiera 2 elementy:
- Start (Rozpocznij): wykonuje sekcję testów. Przycisk jest włączony, gdy testowane urządzenie obsługuje daną dostępną ścieżkę.
- Instruction/process/status text (Tekst instrukcji, procesu lub stanu): wyświetla instrukcje dotyczące włączania sekcji testów, stan sekcji testów podczas jej działania oraz wyniki sekcji testów po jej zakończeniu.
| Sekcja | Opis |
|---|---|
| Test głośnika i mikrofonu | Przycisk **Start** (Rozpocznij) jest włączony, chyba że testowane urządzenie nie obsługuje głośnika wewnętrznego lub mikrofonu wewnętrznego, np. w przypadku telewizora lub samochodu. |
| Test gniazda słuchawek | Przycisk Start (Rozpocznij) jest włączony, jeśli testowane urządzenie obsługuje analogowe gniazdo słuchawek ORAZ w analogowe gniazdo słuchawek 3,5 mm w testowanym urządzeniu jest włożona wtyczka pętli zwrotnej dźwięku. |
| Test USB | Przycisk Start (Rozpocznij) jest włączony, jeśli testowane urządzenie obsługuje połączenie audio USB ORAZ jest podłączone urządzenie audio USB. |
| Wyniki | Wyświetla wyniki całego testu. |
Proces testowania
W przypadku każdej obsługiwanej ścieżki wykonaj te czynności:
- Podłącz odpowiednie urządzenie peryferyjne pętli zwrotnej do testów analogowych słuchawek i USB. W przypadku testu głośnika i mikrofonu umieść testowane urządzenie na płaskiej powierzchni w cichym pomieszczeniu. Wymagane urządzenia peryferyjne są wymienione w sekcji Urządzenia peryferyjne audio CTS Verifier.
- Uruchom narzędzia pomocy.
- Uruchom sekcję testów, klikając Start.
Po zakończeniu testu w każdej sekcji testów sekcja Results (Wyniki) zostanie zaktualizowana, aby odzwierciedlić ogólny stan testu.
Gdy wszystkie wymagane ścieżki zostaną przetestowane, a każdy test spełni kryteria opóźnienia dla danej ścieżki określone w CDD, PASS (Zaliczone) zostanie włączony.
