การทดสอบเวลาในการตอบสนองแบบ Loopback ของเสียง

การทดสอบเวลาในการตอบสนองของเสียงแบบลูปกลับจะวัดเวลาในการตอบสนองแบบ "ไปกลับ" ตั้งแต่การเริ่มเล่นสัญญาณไปจนถึงการรับเสียงที่บันทึกไว้ แม้ว่าการทดสอบนี้จะไม่อนุญาตให้แยกการวัดเวลาในการตอบสนองในการเล่นและการบันทึกของระบบ แต่ก็สามารถบ่งบอกประสิทธิภาพเวลาในการตอบสนองโดยรวมของระบบในคู่อุปกรณ์หลายคู่ได้

ระบบจะวัดเวลาในการตอบสนองของ Loopback โดยการกําหนดสัญญาณในอุปกรณ์เอาต์พุตและบันทึกสัญญาณนั้นในอุปกรณ์อินพุตที่จับคู่ไว้ สัญญาณที่สร้างขึ้นคือชุดของพัลส์สัญญาณรบกวนซึ่งการทดสอบจะจดจำได้และใช้เพื่อระบุจุดเริ่มต้นของสัญญาณได้อย่างแม่นยำ

เส้นทางเวลาในการตอบสนอง

การทดสอบเวลาในการตอบสนองของเสียงแบบ Loopback จะวัดเวลาในการตอบสนองของเส้นทาง 3 เส้นทาง ดังที่แสดงในรูปที่ 1

  • ลำโพง/ไมโครโฟน: ไมโครโฟนในตัวจะรับสัญญาณจากลำโพงในตัว จำเป็นต้องทดสอบเส้นทางนี้ในอุปกรณ์แบบใช้มือถือ เช่น โทรศัพท์และแท็บเล็ต และไม่จำเป็นต้องทดสอบในอุปกรณ์ที่ไม่ใช่แบบใช้มือถือ เช่น นาฬิกา ทีวี รถยนต์ และตู้เย็น

  • ช่องเสียบชุดหูฟัง: ระบบจะกำหนดเส้นทางสัญญาณด้วยปลั๊ก Loopback จากเอาต์พุตไปยังอินพุตของช่องเสียบชุดหูฟังแอนะล็อกขนาด 3.5 มม.

  • USB: ระบบจะส่งสัญญาณผ่านอะแดปเตอร์หูฟัง USB เป็นอนาล็อกที่มีปลั๊กลูปแบ็ก หรืออินเทอร์เฟซเสียง USB ที่มีแจ็คเอาต์พุตเชื่อมต่อกับแจ็คอินพุต การได้รับค่าที่ผ่านสำหรับเส้นทาง USB เส้นทางใดเส้นทางหนึ่งก็เพียงพอที่จะผ่าน เส้นทางนี้อาจไม่พร้อมใช้งานในอุปกรณ์ Android บางรุ่น เช่น ทีวีและรถยนต์

แผงทดสอบ

แผงการทดสอบเวลาในการตอบสนองของเสียงแบบ Loopback ประกอบด้วยส่วนต่างๆ ดังที่แสดงในรูปที่ 1

แผงทดสอบเวลาในการตอบสนองของเสียงที่ส่งผ่านซ้ำ

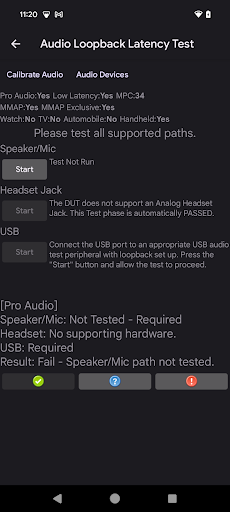

รูปที่ 1 แผงทดสอบเวลาในการตอบสนองของเสียงที่ส่งผ่านซ้ำ

ยูทิลิตีการสนับสนุน

ผู้ใช้ต้องเรียกใช้ยูทิลิตีต่อไปนี้ก่อนเริ่มการทดสอบ

  • ปรับเทียบเสียง: การสร้างสัญญาณเอาต์พุตในระดับที่เหมาะสมเป็นสิ่งสําคัญในการวิเคราะห์เสียงที่บันทึกไว้อย่างมีประสิทธิภาพ ปรับเทียบเสียงจะเรียกแผงการปรับเทียบเสียง Loopback ซึ่งใช้เพื่อตรวจสอบระดับสัญญาณที่เหมาะสม

  • อุปกรณ์เสียง: เริ่มกล่องโต้ตอบที่แสดงอุปกรณ์เสียงทั้งหมดที่ DUT รองรับและเชื่อมต่ออยู่ ดูข้อมูลเพิ่มเติมได้ที่แผงอุปกรณ์เสียง

การรองรับเสียงที่ส่งกลับ

รูปที่ 2 ยูทิลิตีสนับสนุนการทดสอบเวลาในการตอบสนองของเสียงแบบ Loopback

ส่วนการกําหนดค่า DUT

ส่วนนี้จะแสดงข้อมูลเกี่ยวกับการกําหนดค่าของ DUT ดังที่แสดงในรูปที่ 1 แอตทริบิวต์การกําหนดค่าต่อไปนี้จะกําหนดเกณฑ์การผ่านบางส่วน

  • เสียงระดับมือโปร: DUT ประกาศ Flag Pro Audio ซึ่งระบุว่า DUT รองรับประสิทธิภาพเสียงและฟีเจอร์ระดับมือโปร เช่น การรองรับ MIDI

  • เวลาในการตอบสนองต่ำ: DUT ประกาศ Flag Low Latency ซึ่งระบุว่า DUT รองรับเวลาในการตอบสนองสูงสุดต่ำสำหรับการเล่นและบันทึกเสียง

  • MPC: ระดับ Media Performance Class ที่ประกาศโดย DUT

  • MMAP: DUT รองรับการเล่นเสียงในโหมด MMAP

  • MMAP Exclusive: DUT รองรับการเล่นโหมด MMAP Exclusive

  • นาฬิกา: อุปกรณ์ทดสอบได้รับการระบุว่าเป็นนาฬิกา

  • TV: DUT ได้รับการระบุว่าเป็นโทรทัศน์

  • รถยนต์: DUT ได้รับการระบุว่าเป็นรถยนต์

  • อุปกรณ์พกพา: DUT ได้รับการระบุว่าเป็นอุปกรณ์พกพา ซึ่งก็คือโทรศัพท์หรือแท็บเล็ต

ส่วนทดสอบ

ส่วนการทดสอบของเส้นทางแต่ละเส้นทางจะมีองค์ประกอบ 2 อย่าง ได้แก่

  • เริ่ม: เรียกใช้ส่วนทดสอบ ปุ่มจะเปิดใช้เมื่อระบบพิจารณาว่า DUT รองรับเส้นทางที่พร้อมใช้งาน
  • ข้อความวิธีการ/กระบวนการ/สถานะ: แสดงวิธีการเปิดใช้ส่วนทดสอบ สถานะส่วนทดสอบขณะทํางาน และผลลัพธ์ของส่วนทดสอบเมื่อทําเสร็จ
โซน คำอธิบาย
ทดสอบลำโพงและไมโครโฟน เริ่มจะเปิดใช้ เว้นแต่ DUT จะไม่รองรับลำโพงภายในหรือไมโครโฟนภายใน เช่น ในอุปกรณ์ทีวีหรือรถยนต์
การทดสอบช่องเสียบชุดหูฟัง เริ่มจะเปิดใช้หาก DUT รองรับช่องเสียบหูฟังแบบแอนะล็อก และปลั๊กเสียงที่วนซ้ำเสียบอยู่ในช่องเสียบหูฟังแบบแอนะล็อก 3.5 มม. ของ DUT
การทดสอบ USB เริ่มจะเปิดใช้หาก DUT รองรับการเชื่อมต่อเสียงผ่าน USB และมีการเชื่อมต่ออุปกรณ์เสียงผ่าน USB
ผลลัพธ์ แสดงผลการทดสอบโดยรวม

กระบวนการทดสอบ

ทําดังนี้สําหรับแต่ละเส้นทางที่รองรับ

  1. เชื่อมต่ออุปกรณ์ต่อพ่วงการทดสอบ Loopback ที่เหมาะสมสำหรับการทดสอบชุดหูฟังแบบอนาล็อกและ USB สำหรับการทดสอบลำโพงและไมโครโฟน ให้วาง DUT บนพื้นผิวเรียบในห้องที่เงียบ อุปกรณ์ต่อพ่วงที่จำเป็นแสดงอยู่ในอุปกรณ์ต่อพ่วงเสียงของ CTS Verifier
  2. เรียกใช้ยูทิลิตีการสนับสนุน
  3. เรียกใช้ส่วนทดสอบโดยแตะเริ่ม

เมื่อการทดสอบแต่ละส่วนเสร็จสมบูรณ์แล้ว ส่วนผลลัพธ์จะอัปเดตเพื่อแสดงสถานะการทดสอบโดยรวม

เมื่อทดสอบเส้นทางที่จำเป็นทั้งหมดแล้ว และการทดสอบแต่ละครั้งเป็นไปตามเกณฑ์เวลาในการตอบสนองสำหรับเส้นทางนั้นตามที่ระบุไว้ใน CDD ระบบจะเปิดใช้ผ่าน
